帧中继

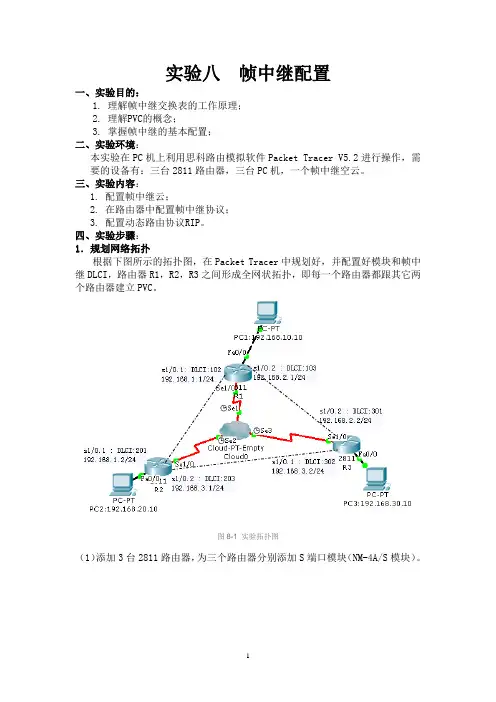

1 实验八 帧中继配置

一、实验目的：

1. 理解帧中继交换表的工作原理；

2. 理解PVC的概念；

3. 掌握帧中继的基本配置；

二、实验环境：

本实验在PC机上利用思科路由模拟软件Packet Tracer V5.2进行操作，需要的设备有：三台2811路由器，三台PC机，一个帧中继空云。

三、实验内容：

1. 配置帧中继云；

2. 在路由器中配置帧中继协议；

3. 配置动态路由协议RIP。

四、实验步骤：

1．规划网络拓扑

根据下图所示的拓扑图，在Packet Tracer中规划好，并配置好模块和帧中继DLCI，路由器R1，R2，R3之间形成全网状拓扑，即每一个路由器都跟其它两个路由器建立PVC。

图8-1 实验拓扑图

（1）添加3台2811路由器，为三个路由器分别添加S端口模块（NM-4A/S模块）。

2

图8-2 为路由器添加模块

（2）添加一个Cloud-PT-Empty设备（Cloud0）模拟帧中继网络，为Cloud0添加3个S端口模块（PT-CLOUD-NM-1S模块），用来与路由器进行连接。

图8-3 为云设备添加模块 3 （3）连接各个设备：路由器作为DTE设备，Cloud0作为DCE设备

（4）按照拓扑添加3台PC机作测试用，连接到路由器F0/0端口，并启动各连接端口,为各PC设置好IP和网关。

2. 配置帧中继网络

（1）设置帧中继云Cloud0的S1，S2，S3三个接口的DLCI值：

图8-4 配置Serial1接口

图8-5 配置Serial2接口 4

图8-6 配置Serial3接口

（2）请写出在真实的帧中继交换机中对Serial3接口进行配置（如图8-6所示）的相关命令：

interface Serial3

no ip address

encapsulation frame-relay

clock rate 56000

frame lmi-type ansi

帧中继（FR）

帧中继（FrameRelay，FR）技术是在OSI第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。总之,FR是一种用于构建中等高速报文交换式广域网的技术。同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。

帧中继的作用和应用：

①帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。

②帧中继在带宽方面没有限制，它可以提供较高的带宽。典型速率56K-2M/s内，最大速度可达到T3(45Mb/s)。

③采用虚电路技术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。

④可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源，相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。

帧中继和ATM的比较：

目前，计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。目前大多数帧中继应用的运行速率为56Kbit／s／64Kbit／s或512Kbit／s，而ATM可达155Mbit／s、622Mbit／，和2．5Gbit／s，但ATM技术复杂，ATM设备比帧中继设备昂贵得多，一般用户难以接受。从未来发展看，ATM适宜承担B—ISDN(宽带综合业务数字网)的骨干网部分，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。

帧中继概念 帧中继配置命令有哪些

1.帧中继概念

1、帧中继（FRAME RELAY）是在用户--网络接口之间提供用户信息流的双向传送，并保持顺序不变的一种承载业务，它是以帧为单位，在网络上传输，并将流量控制、纠错等功能，全部交由智能终端设备处理的一种新型高速网络接口技术。

2、帧中继是综合业务数字网标准化过程中产生的一种重要技术，它是在数字光纤传输线路逐渐代替原有的模拟线路，用户终端日益智能化的情况下，由X25分组交换技术发展起来的一种传输技术。

2.帧中继配置命令有哪些

帧中继交换机在实际工程环境中一般不需要我们配置，由运营商设置完成，但在实验环境中，要求掌握帧中继交换机的基本配置

配置示例：

frame-relay switching

interface s0/1

encapsulation frame-relay

frame-relay intf-type dce

clock rate 64000

frame-relay route 102 interface s0/2 201 // 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号

frame-relay route 103 interface s0/3 301

no shutdown

主接口运行帧中继（Invers-arp）

FRswitch（帧中继交换机）的配置：

frame-relay switching

interface s0/1 // 连接到R1的接口

encapsulation frame-relay

frame-relay intf-type dce

clock rate 64000

frame-relay route 102 interface s0/2 201

// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号

no shutdown

帧中继协议

什么是帧中继协议？

帧中继协议是一种网络通信协议，用于在数据链路层转发数据帧。它允许多个网络设备通过共享同一物理链路进行通信，并支持广播和组播功能。帧中继协议通过转发数据帧，将信息从一个物理接口传输到另一个物理接口，从而实现数据的传输。

帧中继协议的工作原理

帧中继协议基于点对点的拓扑结构，其中每个网络设备都直接连接到中央交换机。中央交换机充当帧中继网的核心设备，负责转发数据帧。当一个设备发送数据帧时，中央交换机会将该帧转发到目标设备，同时还可以将数据帧广播到所有设备或者组播给特定设备组。

帧中继协议主要使用MAC地址来标识设备，并通过MAC地址表来确定数据帧的转发路径。当一个设备发送数据帧时，中央交换机会查找MAC地址表，找到目标设备所在的物理接口，并将数据帧转发到该接口。如果目标设备的MAC地址不在MAC地址表中，交换机会将数据帧广播到所有的物理接口上，以便找到目标设备。

帧中继协议的优点

1. 高效性：帧中继协议可以在物理链路上同时传输多个数据帧，提高了网络的传输效率。

2. 可靠性：帧中继协议通过交换机转发数据帧，可以减少数据传输过程中的丢包和错误。

3. 灵活性：帧中继协议支持广播和组播功能，可以方便地进行网络广播和多播通信。

4. 可扩展性：帧中继协议可以通过增加交换机和物理链路来扩展网络规模，满足不同规模网络的需求。

帧中继协议的应用场景

1. 局域网接入：帧中继协议常用于将多个局域网连接到一个中央交换机上，实现不同网络之间的通信。例如，一个公司的多个部门可以通过帧中继协议连接到同一个交换机上，方便员工之间的信息交流和资源共享。

2. 广域网扩展：帧中继协议可以将多个广域网连接到一个中央交换机上，实现不同地理位置之间的通信。例如，一个跨国公司可以通过帧中继协议将位于不同国家的办公室连接起来，方便跨国团队的协作和沟通。 3. 数据中心互联：帧中继协议可以用于连接不同数据中心之间的网络，实现数据的备份和共享。例如，一个云服务提供商可以通过帧中继协议将不同数据中心的服务器连接起来，提供高可用性和高性能的云服务。
