电厂常用金属材料硬度参考值
Last updated on the afternoon of January 3, 2021 电厂常用金属材料硬度参考值
（注：以下内容仅供参考）
序号 材料牌号 硬度(HB) 产品类别
1 20G 120～160
钢管 2 25MnG、A106B、A106C、A210C 130～180
3 20MoG、STBA12、16Mo3 125～160
4 12CrMoG、15CrMoG、P2、T/P11、T/P12 125～170
5 12Cr2MoG、T/P22、10CrMo910 125～180
6 12Cr1MoVG 135～195
7 15Cr1Mo1V 145～200
8 T23/07 Cr2MoW2VNbB 150～220
9 12Cr2MoWVTiB(G102) 160～220
10 WB36/15NiCuMoNb5-6-4/15NiCuMoNb5
15Ni1MnMoNbCu/P36 185～255
11 SA672 B70CL22、SA672 B70CL32 130～185
12 SA691 1-1/4CrCL22、SA691 1-1/4CrCL32 150～200
13 10Cr9Mo1VNbN/T91/P91
10Cr9MoW2VNbBN/T92/P92
10Cr11MoW2VNbCu1BN/T122/P122
X20CrMoV121、X20CrMoWV121
CSN41 7134等 185～250
14 07Cr19Ni10/TP304H 07Cr18Ni11Nb/TP347H、TP347HFG
07Cr19Ni11Ti/TP321H 140～192
15 10Cr18Ni9NbCu3BN/S30432 150～219
16 07Cr25Ni21NbN/HR3C 175～256

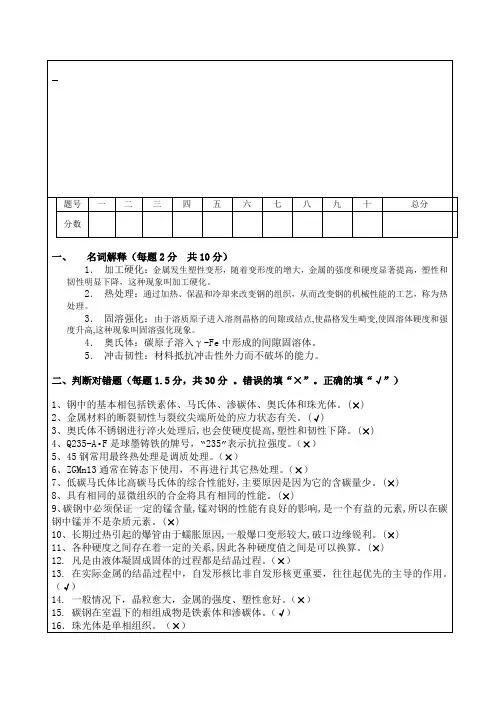

题号 一 二 三 四 五 六 七 八 九 十 总分
分数
一、 名词解释（每题2分 共10分）
1． 加工硬化：金属发生塑性变形，随着变形度的增大，金属的强度和硬度显著提高，塑性和韧性明显下降，这种现象叫加工硬化。
2． 热处理：通过加热、保温和冷却来改变钢的组织，从而改变钢的机械性能的工艺，称为热处理。
3． 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点,使晶格发生畸变,使固溶体硬度和强度升高,这种现象叫固溶强化现象。
4． 奥氏体：碳原子溶入γ-Fe中形成的间隙固溶体。
5． 冲击韧性：材料抵抗冲击性外力而不破坏的能力。
二、判断对错题（每题1.5分，共30分 。错误的填“×”。正确的填“√”）
1、钢中的基本相包括铁素体、马氏体、渗碳体、奥氏体和珠光体。(×)
2、金属材料的断裂韧性与裂纹尖端所处的应力状态有关。(√)
3、奥氏体不锈钢进行淬火处理后,也会使硬度提高,塑性和韧性下降。(×)
4、Q235-A•F是球墨铸铁的牌号，“235”表示抗拉强度。（×）
5、45钢常用最终热处理是调质处理。（×）
6、ZGMn13通常在铸态下使用，不再进行其它热处理。（×）
7、低碳马氏体比高碳马氏体的综合性能好,主要原因是因为它的含碳量少。(×)
8、具有相同的显微组织的合金将具有相同的性能。(×)
9、碳钢中必须保证一定的锰含量,锰对钢的性能有良好的影响,是一个有益的元素,所以在碳钢中锰并不是杂质元素。(×)
10、长期过热引起的爆管由于蠕胀原因,一般爆口变形较大,破口边缘锐利。(×)
11、各种硬度之间存在着一定的关系,因此各种硬度值之间是可以换算。(×)
12. 凡是由液体凝固成固体的过程都是结晶过程。（×）
13. 在实际金属的结晶过程中，自发形核比非自发形核更重要，往往起优先的主导的作用。（√）
14. 一般情况下，晶粒愈大，金属的强度、塑性愈好。（×）
15. 碳钢在室温下的相组成物是铁素体和渗碳体。（√）
锅炉专业相关金属知识
王滩发电公司设备部安志彤
事故就在我们身边！！
主蒸
汽管
道泄
漏
一、概述
随着机组参数的升高，所用材料等级也随之提高
高温：450℃→
510℃→540℃→568℃→600/610℃（超超临界
机组）
高压：10MPa→(14～16)MPa(超高压)→(17～
21)MPa(亚临界)→(24～28)MPa(超临界、超超
临界机组）
机组参数的提高关键的一步就是材料耐热等级的提
高前期热强钢的发展与国内外钢号对照
二、钢的分类
钢的分类方法多种多样，其主要方法有如下七种：1.按品质分类2.按化学成份分类
3.按成形方法分类4.按用途分类
5.按金相组织分类
6.综合分类
7.按冶炼方法分类钢号
按品质分类
按照钢中硫（S）和磷（P）的含量可分为普
通钢、优质钢和高级优质钢。
(1)普通钢（P≤0.045%，S≤0.055%）
(2)优质钢（P、S 均≤0.035%）
(3)高级优质钢（P≤0.035%，S≤0.030%）返回
按化学成份分类
(1)碳素钢：
a.低碳钢（C≤0.25%）；
b.中碳钢（C≤0.25~0.60%）；
c.高碳钢（C≤0.60%）。
(2)合金钢：
a.低合金钢（合金元素总含量≤5%）
b.中合金钢（合金元素总含量＞5~10%）
c.高合金钢（合金元素总含量＞10%）。返回
按成形方法分类
(1)锻钢；
(2)铸钢；
(3)热轧钢；
(4)冷拉钢。
按用途分类
(1)建筑及工程用钢
a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。
(2)结构钢
a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构
钢：包括渗碳钢、渗氨钢、表面淬火用钢；(c)易
切结构钢；(d)冷塑性成形用钢：包括冷冲压用钢、
冷镦用钢。
b.弹簧钢c.轴承钢
(3)工具钢
a.碳素工具钢；b.合金工具钢；c.高速工具钢。
(4)特殊性能钢
a.不锈耐酸钢；b.耐热钢包括抗氧化钢、热强钢、
气阀钢；c.电热合金钢；d.耐磨钢；e.低温用钢；
f.电工用钢。
(5)专业用钢如桥梁用钢、船舶用钢、锅炉用钢、

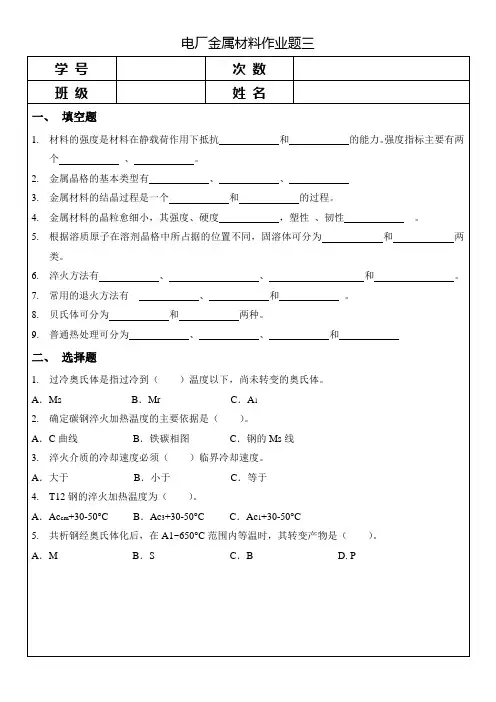

电厂金属材料作业题三
学 号 次 数
班 级 姓 名
一、 填空题
1. 材料的强度是材料在静载荷作用下抵抗 和 的能力。强度指标主要有两个 、 。
2. 金属晶格的基本类型有 、 、
3. 金属材料的结晶过程是一个 和 的过程。
4. 金属材料的晶粒愈细小，其强度、硬度 ，塑性 、韧性 。
5. 根据溶质原子在溶剂晶格中所占据的位置不同，固溶体可分为 和 两类。
6. 淬火方法有 、 、 和 。
7. 常用的退火方法有 、 和 。
8. 贝氏体可分为 和 两种。
9. 普通热处理可分为 、 、 和
二、 选择题
1. 过冷奥氏体是指过冷到（ ）温度以下，尚未转变的奥氏体。
A．Ms B．Mr C．A1
2. 确定碳钢淬火加热温度的主要依据是（ ）。
A．C曲线 B．铁碳相图 C．钢的Ms线
3. 淬火介质的冷却速度必须（ ）临界冷却速度。
A．大于 B．小于 C．等于
4. T12钢的淬火加热温度为（ ）。
A．Accm+30-50°C B．Ac3+30-50°C C．Ac1+30-50°C
