广州唯创电子有限公司WT588D语音芯片在线下载制板步骤 WT588D语音芯片在线下载制板步骤

WT588D语音芯片的优良性能，卓越品质，以及出众音质，均已被众多开发人员所认可和相互推荐使用，应用场合无所不有，在

一些干扰性比较强的环境或电路板中，会出现电路板对WT588D语音芯片产生干扰从而影响WT588D语音芯片正常工作，或者是布

置PCB出现错漏，以及样板过孔不通等情况，使得后期在追查原因、重新布板等方面，花费一些没必要浪费的时间，人为“客观”的

延长了开发周期。为了使整个WT588D语音芯片在生产阶段，节省更多的时间，获得最大的效率，我司推荐一套制板思路，供开发人

员参考，此思路适用于WT588D在线下载电路。

先在印刷电路板上焊接存储器，如图1所示，引出6根数据线，连接到WT588D下载器，尝试第一次下载。倘若下载没有问题，

就说明原有的电路板跟WT588D外挂存储器没有任何冲突。接着焊上WT588D语音芯片，如图2所示，同时把WT588D语音芯片

的RESET脚接GND，再次尝试下载，操作没问题，就进入下一步，且断开RESET跟GND的连接。

图1 图2

焊接WTU02模块，再焊接上USB插槽。如图3、图4所示。用USB线连接电路板和电脑，再次下载。下载完毕，操作完成。

确认电路板没问题后，就可以批量投产了。

图3 图4

注意：在进行这些操作前，要确认电脑的USB输出插口、USB线是能正常工作的。

WTC语音芯片技术详解说明

1/22

WT588C语音芯片技术详解说明

1、 产品特点

＞可以重复烧写语音；

＞ WT588C-16S§SnJM#4Mb＞8Mb＞ 16Mb、32Mb、

64Mb、128Mb;

＞ PWM和DAC两种音频输出方式；

＞内部集成时钟振荡器；

＞二线最多可以加载255段语音；

＞触发防抖时间：50us （串口）和10ms （按键）；

＞支持播放不同采样率的语音文件、WAV音频格式；

＞支持EUSY状态输出功能；

＞ 工作电压：DC2.4〜5.0V。

2、 芯片选型

WT588C16-16S内置容量16Mbit,可以任意更换语音。

WT588C-16S外接SPI-flash,可以任意更换语音。 芯片控制方式有：两线串口。

芯片输出方式有：PWM输出（直接推动喇叭）、DAC输出 （外接功放使用）。下文有相应的参考电路。

3、 应用范围

＞汽车（防盗报警器、倒车雷达、GPS导航仪、电子狗、中 控锁）；

＞智能家居系统；

＞家庭防盗报警器；

＞医疗器械人声提示；

＞家电（电磁炉、电饭煲、微波炉）；

＞娱乐设备（游戏机、游乐机）；

＞学习模型（早教机、儿童有声读物）；

＞智能交通设备（收费站、停车场）；

＞通信设备（电话交换机、电话机）；

＞工业控制领域（电梯、工业设备）；

＞高级玩具。WTC语音芯片技术详解说明

2/22

DO

SPI-DO EE

SPI-CS LZZ

P02 ET POI

EZZ

P03 L±Z

P04 EZZ

GND | 8

4＞管脚图

4.1、WT588C16-16S

K] SPI-CLK

IE] VDDS

KI VDDL

K] VDD

ID PMW2

幻P血

IEI VDDS

ZJ SPI-DI

WT588C16-16S

DO I/O 连接SPI-DI

SPI-DO I/O SPI-Flash 的 DO 端口

SPI-CS I/O SPI-Flash 的 CS 端口

//---------------------------------//

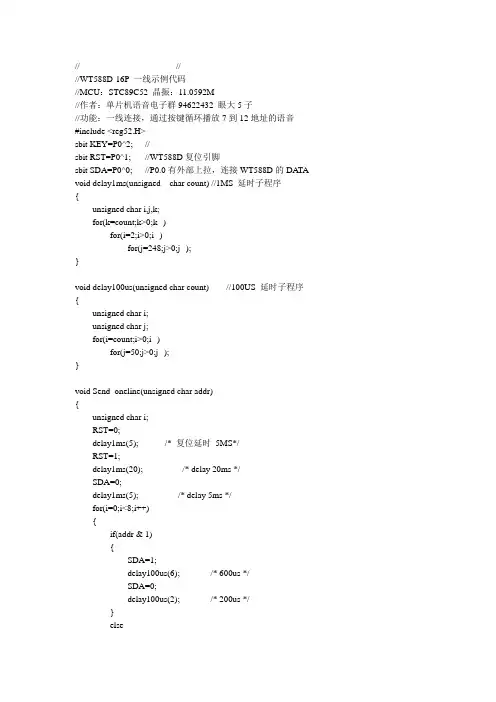

//WT588D-16P 一线示例代码

//MCU：STC89C52 晶振：11.0592M

//作者：单片机语音电子群94622432 眼大5子

//功能：一线连接，通过按键循环播放7到12地址的语音

#include

sbit KEY=P0^2; //

sbit RST=P0^1; //WT588D复位引脚

sbit SDA=P0^0; //P0.0有外部上拉，连接WT588D的DATA

void delay1ms(unsigned char count) //1MS 延时子程序

{

unsigned char i,j,k;

for(k=count;k>0;k--)

for(i=2;i>0;i--)

for(j=248;j>0;j--);

}

void delay100us(unsigned char count) //100US 延时子程序

{

unsigned char i;

unsigned char j;

for(i=count;i>0;i--)

for(j=50;j>0;j--);

}

void Send_oneline(unsigned char addr)

{

unsigned char i;

RST=0;

delay1ms(5); /* 复位延时 5MS*/

RST=1;

delay1ms(20); /* delay 20ms */

SDA=0;

delay1ms(5); /* delay 5ms */

for(i=0;i<8;i++)

{

if(addr & 1)

{

SDA=1;

delay100us(6); /* 600us */

电子电路设计　Ｅ１ｅｃｔｒｏｎｉｃ　ＣｉｒｃｕｉｔＤｅｓｉｇｎ　《电气自动化）２０１２年第３４卷第４期　ＷＴ５８８　Ｄ在汽车远程防盗系统中的应用　徐娟娟，赵建平　（曲阜师范大学物理工程学院，山东曲阜２７３１６５）　摘要：设计了以ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６单片机为核心的汽车远程防盗系统，将ＷＴ５８８Ｄ语音模块引入了系统中，使防盗更加智能。结合　ＷＴ５８８Ｄ语音模块的内部结构，设计了系统的硬件电路，详细介绍了语音模块的软件设计方法。实验结果表明，系统能够实时　有效的处理检测到的异常情况，并且驱动语音模块进行正确的语音提醒。　关键词：ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６；汽车；防盗；语音；ＷＴ５８８Ｄ　［中图分类号］ＴＰ２９［文献标志码］Ａ［文章编号］１０００—３８８６（２０１２）０４—００８５—０３　Ｔｈｅ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＷＴ５８８　Ｄ　ｉｎ　ｔｈｅ　Ｖｅｈｉｃｌｅ　Ｒｅｍｏｔｅ　Ａｎｔｉ—ｔｈｅｆｔ　Ｓｙｓｔｅｍ　‘　ＸＵ　Ｊｕａｎ－ｊｕａｎ．ＺＨＡＯ　Ｊｉａｎ—ｐｉｎｇ　（Ｃｏｌｌｅｇｅ　ｏｆＰｈｙｓｉｃｓ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｑ　Ｎｏｒｍａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｑ　Ｓｈａｎｇｄｏｎｇ　２７３１６５，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｄｅｓｉｇｎ　ｏｆ　ｖｅｈｉｃｌｅ　ｒｅｍｏｔｅ　ａｎｔｉ—ｔｈｅｆｔ　ｓｙｓｔｅｍ　ｗｉｔｈ　ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６　ａｓ　ｔｈｅ　ｃｏｒｅ，ａｎｄ　ＷＴ５８８Ｄ　ｖｏｉｃｅ　ｍｏｄｕｌｅ　ｉｓ　ｕｓｅｄ　ｉｎ　ｔｈｅ　ｓｙｓｔｅｍ　ｔｏ　ｍａｋｅ　ｔｈｅ　ｓｙｓｔｅｍ　ｍｏｒｅ　ｉｎｔｅｌｌｉｇｅｎｔ．Ｗｉｔｈ　ｔｈｅ　ｉｎｔｅｒｎａｌ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　ＷＴ５８８Ｄ，ｈａｒｄｗａｒｅ　ｃｉｒｃｕｉｔｓ　ｏｆ　ｔｈｅ　ｓｙｓｔｅｍ　ａｒｅ　ｄｅｓｉｇｎｅｄ　ａｎｄ　ｔｈｅ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｓｏｆｔｗａｒｅ　ｄｅｓｉｇｎ　ｏｆ　ｔｈｅ　ｖｏｉｃｅ　ｍｏｄｕｌｅ　ｉｎ　ｄｅｔａｉｌ．Ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｓｙｓｔｅｍ　ｃａｎ　ｈａｎｄｌｅ　ｅｆｆｅｃｔｉｖｅｌｙ　ａｎｏｍａｌｉｅｓ　ｄｅｔｅｃｔｅｄ　ｉｎ　ｔｉｍｅ　ａｎｄ　ｃａｎ　ｄｒｉｖｅ　ｖｏｉｃｅ　ｍｏｄｕｌｅ　ｔｏ　ｒｅｍｉｎｄｅｒ　ｃｏｒｒｅｃｔｌｙ．　Ｋｅｙｗｏｒｄｓ：ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６；ｖｅｈｉｃｌｅ；ａｎｔｉ－ｔｈｅｆｔ；ｖｏｉｃｅ；ＷＴ５８８Ｄ　Ｏ　引　言　近几年，盗车团伙、汽车偷盗案件越来越多，给人们带来巨大　的经济损失。市面上随之出现了各种各样的汽车防盗器，语音提　醒应用在汽车远程防盗系统上充分体现了产品的人性化。语音　芯片Ｕ６２９５已经形成了一定的市场规模，但编程和应用方面较为　复杂，寻找这一芯片的替代品已经迫在眉睫。广州唯创电子开发　的ＷＴ５８８Ｄ语音模块在硬件上兼容Ｕ６２９５语音芯片产品，使用电　压范围广，体积小，静态电流低，外围电路简洁，有更大的应用　价值。　防盗系统控制器采用意法半导体公司生产的　ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６单片机，其功能强大，实时性好。系统可以实现　以下功能：如果有异常情况（车剧烈震动、车门或者前后备箱被非　法打开、有人进入车内）发生时，汽车在声光报警的同时进行相应　的语音提醒，并发送短信告知车主；如果有人盗车，车主可以通过　手机发送指令让汽车断油断电。语音模块中可以录入自己或者　家人的语言，这样听起来更加形象逼真。　１系统硬件电路设计　１．１汽车远程防盗系统总体框架　汽车远程防盗系统主要包括单片机最小系统、信息采集模　块、语音模块、ＧＳＭ模块、控制电路和电源模块几个部分。一旦　有偷盗汽车的行为，多路传感器（红外线传感器、震动传感器、薄　型压力开关）采集到信号，送入到ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６。单片机根据　送入的信号，启动语音模块进行语音提醒…，并将信息通过ＧＳＭ　模块发送到车主手机。单片机如果接收到车主发送的断油断电　指令，则启动控制模块进行断油断电。系统总体框图如图１　收稿日期：２０１１—０１—２４　所示。　１．２　ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６单片机系统　单片机最　小系统由　ＳＴＭ３２Ｆ１０３Ｒ８　ｒ６　单片机，晶振，　ＪＴＡＧ接口和复　位电路组成。　ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６　增强型单片机　Ｉ电源模块卜　－－ｑ控制电路　ｌ信息采集模块卜　微处理器　Ｇｓ蠛块　Ｓ１ｍ　１０孤　６　ｌ语音模块Ｆ－　图１防盗系统总体框图　使用高性能的ＡＲＭ　Ｃｏｒｔｅｘ—Ｍ３，３２位的ＲＩＳＣ内核，工作频率为　７２　ＭＨｚ，内置６４　Ｋ字节的闪存和２Ｏ　Ｋ字节的ＳＲＡＭ，６４个增强　ＩＯ端口，３个通用１６位定时器。多达两个Ｉ　Ｃ和ＳＰＩ、３个ＵＳ—　ＡＲＴ，方便ＧＳＭ模块和ＧＰＳ模块的接人。ＳＴＭ３２Ｆ１０３Ｒ８Ｔ６采用　６４管脚的ＬＱＦＰ封装，供电电压在２．０　Ｖ到３．６　Ｖ，省电模式保证　低功耗的要求，性价比高。单片机采用８　ＭＨｚ和３２．７６８　ＫＨｚ的　外部晶振，复位电路设计成按键复位和上电自动复位的方式。电　路图如图２所示。　１．３　ＷＴ５８８Ｄ语音模块　ＷＴ５８８Ｄ语音模块采用ＷＴ５８８Ｄ一２０ＳＳ作为核心控制电路，　内部包含ＷＴ５８８Ｄ一２０ＳＳ外围所需的ＳＰＩ—ＦＬＡＳＨ、震荡电路、复　位电路。支持２Ｍ一３２Ｍｂｉｔ的ＳＰＩ—Ｆｌａｓｈ存储器，系统语音提醒　有ＤＡＣ／ＰＷＭ两种输出方式，ＰＷＭ输出可直接推动０．５　Ｗ／８　Ｑ　扬声器，推挽电流充沛。模块可设置为按键控制模式、一线串口　控制模式或者三线串口控制模式，外围电路简单。完全支持６—　２０　ｋＨｚ的音频加载　，并且可以将加载的音频音质完整无损的　播放出来，对于同样容量的存储器，采样率越大，录音时间越短。　语音模块的内部电路如图３所示。　Ｅｌｅｃｔｒｉｃａｌ　Ａｕｔｏｍａｔｉ
