电力系统供输配电综述

输配电线路基本概念

输配电线路是供电系统中的核心组成部分，主要用于传输和分配电力。了解输配电线路的基本概念，对于建设和运营供电系统至关重要。本文将介绍输配电线路的基本概念，包括定义、分类、构成要素等，并探讨其在电力系统中的作用。

一、定义

输配电线路是指将发电厂或变电站所产生的电能通过导线、电缆等设备输送到用户终端的电力传输系统。它承担着电力传输、分配和灵活调控的功能，连接发电站、变电站和用户终端，是供电系统中的关键环节。

二、分类

1. 高压输电线路

高压输电线路主要用于远距离电力传输，以减少输电损耗。根据电压等级的不同，高压输电线路包括500千伏、220千伏、110千伏等几个等级。高压输电线路一般采用铁塔或钢管杆架搭设，导线采用导电能力强、输电损耗低的材料。

2. 中压配电线路

中压配电线路用于城市的中压输电和配电。其电压等级一般在10千伏以下，包括10千伏、6千伏等等。中压配电线路主要采用钢管、钢芯铝绞线等导线，配合电缆和隔离开关等设备，以确保电力的稳定供应。

3. 低压配电线路

低压配电线路是从配电变压器输出点开始，向用户终端供电的线路。其电压一般为220伏或者380伏。低压配电线路一般采用裸露的铜导线或铝导线，通过接地保护和隔离开关等手段来确保电力安全供应。

三、构成要素

1. 导线

导线是输配电线路的核心部分，负责电能的传输功能。根据输电线路的要求和电流负荷，选择合适的导线截面积、材料和形式。常见的导线材料有铜、铝等，可采用钢芯铝绞线、硬铝合金线等形式。

2. 支持结构

支持结构主要包括塔杆、杆塔等设施，用于承载导线的重量和保持导线的安全距离。其结构设计和材料选用需要满足抗风、抗震等要求，以确保输配电线路的可靠性和稳定性。

3. 设备组件

设备组件包括隔离开关、断路器、变压器等，用于对输配电线路的电能进行分配、控制和调节。这些设备可以根据需要设置在母线上或者分支线上，以满足电力系统对电源切换和电能分配的要求。

专栏Ｉ电力建设　

综述供配电系统节电　

１企业供电系统无功功率补偿问题　

目前许多企业供电系统无功功率补偿，主要采取在各总降　

进行高压集中补偿方式。在各分厂车间级变电站和用户端，往　

往单纯注重抓生产用电，而轻视了无功补偿的必要性，实际补　

偿后的功率因数普遍较低，有些系统还运行在自然功率因数状　

态。迫于电力法规对供电计量收费以功率因数Ｏ．９为界定的奖　

罚规定，企业各总降只得集中投入大量高压补偿装置来满足电　

力系统功率因数大干Ｏ．９的要求。　

２电力无功补偿的潜力　

企业分厂级变电站和用户端实际功率因数较低，会使大量　

无功环流在企业内部循环，这将使变压器和供电线路电流增　

大，有功损耗增加，末端供电质量下降。当导致电压严重降低且　

波形畸变时，会造成电气设备误动作及设备损坏，电压降低还　

会使电动机转矩显著下降。　

大量感性负载还会造成电网供电能力下降。工厂中电力无　

功的主要耗用设备是电动机和变压器，这些负载在运行时需电　

网提供大量无功负荷，功率因数很低。其中异步电动机消耗的　

无功总耗一般占全厂无功总耗的６Ｏ％以上，变压器消耗的无　

功总耗一般占全厂无功总耗的２０％以上。据统计，当功率因数　

ＣＯＳ　由Ｏ．７提高到Ｏ．９后，电能总消耗将由８％降低到５％，　

即可以节约总电量的３％。分厂、车间级变电站实际功率因数较　

低。还会使变压器的供电能力下降。　

例如：一台变压器的额定容量Ｓｅ为２０００ｋＶＡ，当功率因数　

ＣＯＳ　为Ｏ．６时，变压器的供电能力Ｐｅ＝Ｓｅ　Ｘ　ｃｏｓ＝２０００　Ｘ　

Ｏ．６＝１２００ｋＶＡ；当采取补偿措施使ＣＯＳ巾为Ｏ．９时，变压器的　

供电能力Ｐｅ＝ＳｅＸ　ＣＯＳ　可提高到１８００ｋＶＡ。同理，当用电功　

率一定时，ＣＯＳ　提高可使选用变压器的额定容量减小，电动机　

运行功率因数由Ｏ．７补偿到功率因数为Ｏ．９时，需电网提供的　

供用电能力也将减小达２０％。　

３企业提高功率因数的途径　

（１）利用移相电容器产生超前电网电压９Ｏ。容性电流特　

生　—　立—一　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　工业技术　

刍议电力系统输配电线路节能降耗技术　

张文强　

（江苏连云港供电公司，江苏连云港２２２００４）　

摘要：降低供配电系统的线损及配电损失，最大限度地减少无功功率，提高电能的利用率，是当前建筑电气节能的重要课题之一。　本文就当前适合输配电线路的节能的关键技术进行了阐述，这些技术在电力系统中推广应用将会获得良好的节能效果。　

关键词：输配电线路；节能；导线；金具　

中图分类号：Ｆ４０７．６１　文献标识码：Ａ　‘　

随着我国经济的迅速发展，电力供应显　

得十分紧张，节能成了当前的迫切任务。这使　得输配电线路节能技术日益受到关注，各种　节能技术也随之而来，但只有采用可靠的节　能技术，才能获得节能实效。笔者结合多年来　

在这方面的研究，提出了适合电力输配电线　路中的节能降耗技术。　

１加强输配电系统中的节能技术　减少线路损耗。输配电线路降低损耗可　

以通过几种途径：一是减少导线长度。在设　计及施工中，低压柜出线回路及配电箱出线　

回路尽量走直线，不走或少走回头线。变配电　

所尽可能靠近负荷中心。对于较长的线路。在　满足载流量热稳定、保护配合及电压降要求　的前提下，加大一级导线截面。尽管增加了线　路费用，但节约了电能，因而也减少了年运行　

费用。此外，在高层建筑中，变配电室应靠近　

电气竖井，以减少主干线的长度。对于面积大　的高层建筑物，应将电气竖井尽可能设在建　

筑物中部，以减少水平电缆的敷设长度。另外　可以将负荷进行归类。除对计费有要求的负　荷及消防负荷外，普通负荷改由一条主干电　缆供电，这样既便于消防切除非消防电源，又　

可在非空调季节使同样大的干线截面传输较　小的电流，从而减少线路的损耗。　

二是提高功率因数。在供配电系统中，许　多用电设备如电动机、变压器、灯具的镇流器　以及很多家用电器等均为电感性负荷，会产　

生滞后的无功电流，它要从系统中经过高低　压线路传输到用电设备末端，无形中又增加　了线路的功率损耗。为此，在供配电系统中安　装电容补偿柜，通过电容柜内的静电容器进　

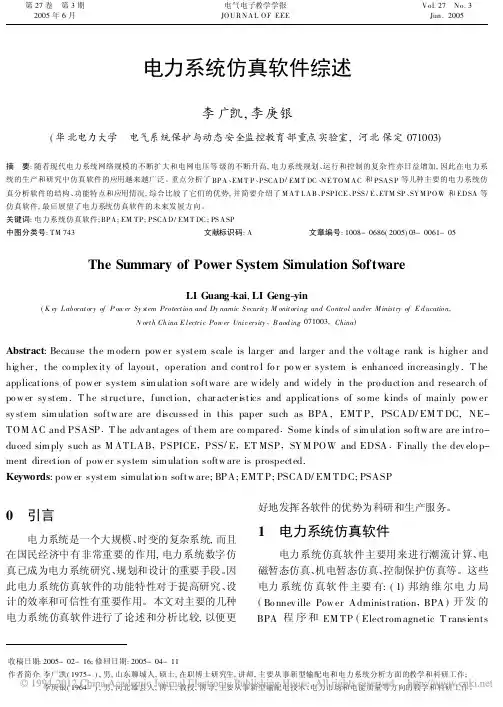

电力系统仿真软件综述

李广凯,李庚银

(华北电力大学　电气系统保护与动态安全监控教育部重点实验室,河北保定071003)

摘　要:随着现代电力系统网络规模的不断扩大和电网电压等级的不断升高,电力系统规划、运行和控制的复杂性亦日益增加,因此在电力系统的生产和研究中仿真软件的应用越来越广泛。重点分析了BPA、EMTP、PSCAD/EMTDC、NETOMAC和PSASP等几种主要的电力系统仿真分析软件的结构、功能特点和应用情况,综合比较了它们的优势,并简要介绍了MATLAB、PSPICE、PSS/E、ETMSP、SYMPOW和EDSA等仿真软件,最后展望了电力系统仿真软件的未来发展方向。关键词:电力系统仿真软件;BPA;EMTP;PSCAD/EMTDC;PSASP中图分类号:TM743 文献标识码:A 文章编号:1008-0686(2005)03-0061-05

TheSummaryofPowerSystemSimulationSoftware

LIGuang-kai,LIGeng-yin(KeyLaboratoryofPowerSystemProtectionandDynamicSecurityMonitoringandControlunderMinistryofEducation,NorthChinaElectricPowerUniversity,Baoding071003,China)

Abstract:Becausethemodernpowersystemscaleislargerandlargerandthevoltagerankishigherand

higher,thecomplexityoflayout,operationandcontrolforpowersystemisenhancedincreasingly.The

applicationsofpowersystemsimulationsoftwarearewidelyandwidelyintheproductionandresearchofpowersystem.Thestructure,function,characteristicsandapplicationsofsomekindsofmainlypower
