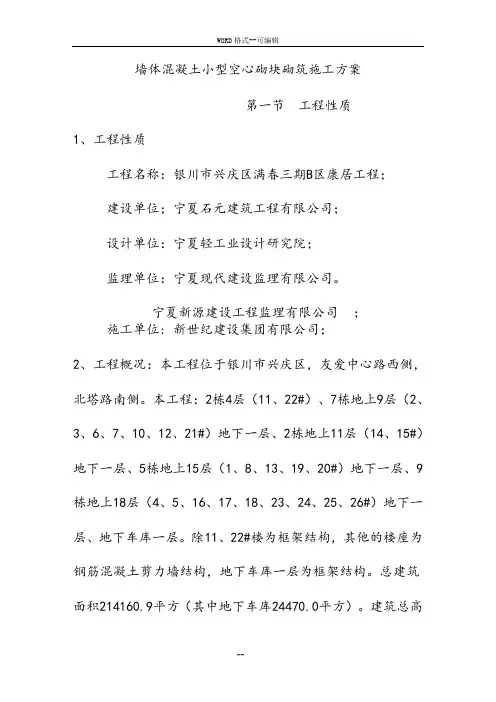

-- 墙体混凝土小型空心砌块砌筑施工方案

第一节 工程性质

1、工程性质

工程名称：银川市兴庆区满春三期B区康居工程；

建设单位；宁夏石元建筑工程有限公司；

设计单位：宁夏轻工业设计研究院；

监理单位：宁夏现代建设监理有限公司。

宁夏新源建设工程监理有限公司 ；

施工单位: 新世纪建设集团有限公司；

2、工程概况：本工程位于银川市兴庆区，友爱中心路西侧，北塔路南侧。本工程：2栋4层（11、22#）、7栋地上9层（2、3、6、7、10、12、21#）地下一层、2栋地上11层（14、15#）地下一层、5栋地上15层（1、8、13、19、20#）地下一层、9栋地上18层（4、5、16、17、18、23、24、25、26#）地下一层、地下车库一层。除11、22#楼为框架结构，其他的楼座为钢筋混凝土剪力墙结构，地下车库一层为框架结构。总建筑面积214160.9平方（其中地下车库24470.0平方）。建筑总高WORD格式--可编辑

-- 度：4层为16米、9层为30.4米、11层为36.2米、15层为47.8米、18层为56.5米。本工程±0.000相当于黄海高程1110.900m。

第二节 设计要求

1、砌体的设计要求：

1.1、地下车库：间隔填充墙采用200mm的混凝土大孔空心小型砌块，强度等级大于3.5Mpa，密度小于800kg/m3,砌筑砂浆采用M5.0水泥砂浆。

1.2、楼座地下室：内墙间隔填充墙采用200mm的混凝土大孔空心小型砌块，强度等级大于3.5Mpa，密度小于800kg/m3,砌筑砂浆采用M5.0水泥砂浆；

管道井为100mm厚的水泥实心砖，砌筑砂浆采用M5.0水泥砂浆；地下室有回填土的，用水泥实心砖200mm厚从基础结构顶板砌至建筑设计地面上三皮砖，再改为200mm的混凝土大孔空心小型砌块砌筑；地下室无回填土的，在结构基层上砌至建筑设计地面上三皮砖，再改为200mm的混凝土大孔空心小型砌块砌筑；

标准名称 混凝土小型空心砌块

标准类型 中华人民共和国国家标准

标准名称（英） Small size concrete hollow block

国际代码 UDC 666.977.464

标准号 GB 8239-87

标准正文

1主题内容与适用范围

本标准规定了混凝土小型空心砌块的产品分类、技术要求、试验方法、检验规则、标志、贮存和

运输。

本标准适用于水泥、砂石制成的混凝土小型空心砌块（以下简称“砌块”），其主规格尺寸为

390mm×190mm×l90mm（长×宽×高，其他材料制成的，或主规格为其他尺寸的砌块，可根据试

验资料，参照本标准执行。

z引用标准

GB 4111－83《混凝土小型空心砌块检验方法》

GB 5348－85《砖和砌块名词术语》

GB 2828－81《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》

3产品分类

3．1 砌块的分等分级

3．1．1砌块按其外观质量分为一等品和二等品。

3．1．2砌块按其标号分为3．5， 5．0， 7．5， 10．0和15．0级。

3．1．3砌块按其是否要求相对含水率指标分为M和P级。

3．1．4砌块按其是否要求抗渗性指标分为S和Q级。

3．2砌块等级的表示方法

3．2．1砌块等级的表示方法是顺序使用四个符号，分别表示外观质量、标号、相对含水率和抗渗性，

即：外观质量／标号／相对含水率／抗渗性。

3．2．2相对含水率为P级时，抗渗性为Q级时，代号“p”，“Q”可以省略。

3．2. 3表示方法示例：

砌块外观质肇为一等品，标号为7．5，相对含水率为M级，抗渗性为S级，则表示为：

I／7．5／M／S

砌块外砚质量为二等品，标号为5．0，相对含水率为P级，抗渗性为Q级，则表示为：

本页面为作品封面，下载文档后可自由编辑删除！

精

品

文

档

混凝土小型空心砌块砌筑工程施工要求及施工工艺

本章适用于一般工业与民用低层建筑或多层建筑的墙体砌筑工程。

第一节 材料要求

4.1.1 混凝土小型空心砌块

混凝土小型空心砌块的强度等级、品种，必须符合设计要求并有出厂合格证，抗压检测报告，装饰用小型砌块色泽均匀，边角整齐。

4.1.2 拉结网片，应有出厂合格证及检测报告并做重镀锌或磷酸乙三脂等防锈处理。

4.1.3 水泥：品种及强度等级应根据砌体部位及所处环境条件选择，一般宜采用强度等级为32.5普通硅酸盐水泥或32.5矿渣硅酸盐水泥。

4.1.4 砂：用中砂，配制M5以下砂浆所用砂的含泥量不超过10%，M5及其以上砂浆的砂含泥量不超过5%，使用前用5mm孔径的筛子过筛。

4.1.5 水：自来水或不含有害物质洁净水。

4.1.6 掺合料：白灰熟化时间不少于7d不得使用脱水硬化的石灰，或采用粉煤灰等。

4.1.7 外加剂：砂浆中掺入的早强剂、缓凝剂、防冻剂、塑化剂应经检验和试配符合要求后使用。有机的塑化剂应有砌体强度的型式检验报告。

第二节 主要机具

4.2.1 柳叶铲、托试尺、卷尺、皮数杆、木槽、小水桶、扫帚、水平尺、勾缝抹子、小白线、试坠等。

第三节 作业条件

4.3.1 根据建筑结构施工图，砌体特点，块型尺寸、楼层标高、芯柱数量、梁、柱及门窗位绘制好砌块排列图。

4.3.2 弹好轴线、墙身线、门窗洞口线经验线符合设计要求办理好预检。

4.3.3 按设计标高把基础平面或楼地面找平。并在每道墙转角处立好皮数杆。

4.3.4 砂浆和灌孔用混凝土由试验室做好试配，准备好试模。

4.3.5 小砌块在砌筑前不宜浇水，在气候炎热干燥条件下在砌筑前梢加洒水湿润，小砌块在砌筑前应清除表面。

第四节 操作工艺

4.4.1 工艺流程：

砂浆制备→砌块排列→铺砂浆→砌块→校正→勾缝→验评

4.4.2 砌筑砂浆拌制：应按设计强度等级进行试配。砂浆应有良好的合易性和保水性，稠度宜为55±5mm，分层度不宜大于20mm。砂浆应采用机械搅拌。水泥砂浆和水泥混合砂浆搅拌时间不少于2min，掺用外加剂和掺合料的砂浆不得少于3min。水泥砂浆和水泥混合砂浆应分别在拌后2h用完。施工期间最高气温超过300C，必须分别在1.5h和2.5h内用完。

爆破试验大纲页脚内容

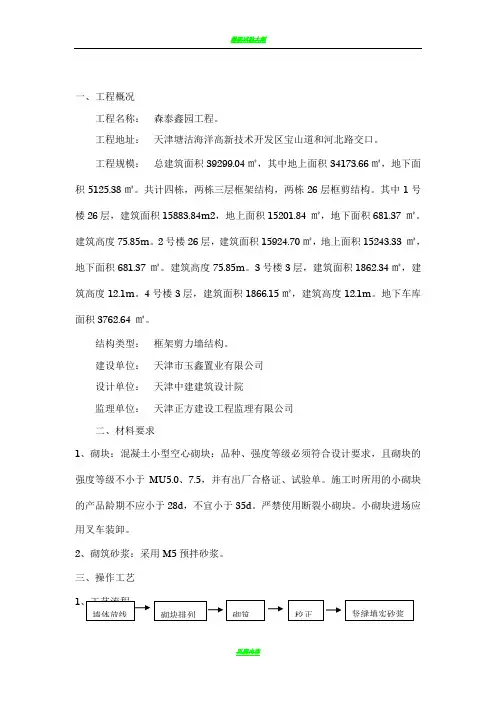

一、工程概况

工程名称： 森泰鑫园工程。

工程地址： 天津塘沽海洋高新技术开发区宝山道和河北路交口。

工程规模： 总建筑面积39299.04㎡，其中地上面积34173.66㎡，地下面积5125.38㎡。共计四栋，两栋三层框架结构，两栋26层框剪结构。其中1号楼26层，建筑面积15883.84m2，地上面积15201.84 ㎡，地下面积681.37 ㎡。建筑高度75.85m。2号楼26层，建筑面积15924.70㎡，地上面积15243.33 ㎡，地下面积681.37 ㎡。建筑高度75.85m。3号楼3层，建筑面积1862.34㎡，建筑高度12.1m。4号楼3层，建筑面积1866.15㎡，建筑高度12.1m。地下车库面积3762.64 ㎡。

结构类型： 框架剪力墙结构。

建设单位： 天津市玉鑫置业有限公司

设计单位： 天津中建建筑设计院

监理单位： 天津正方建设工程监理有限公司

二、材料要求

1、砌块：混凝土小型空心砌块：品种、强度等级必须符合设计要求，且砌块的强度等级不小于MU5.0、7.5，并有出厂合格证、试验单。施工时所用的小砌块的产品龄期不应小于28d，不宜小于35d。严禁使用断裂小砌块。小砌块进场应用叉车装卸。

2、砌筑砂浆：采用M5预拌砂浆。

三、操作工艺

1、工艺流程： 墙体放线 砌块排列 砌筑 校正 竖缝填实砂浆 爆破试验大纲页脚内容

2、墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出一皮砌块的轴线、砌体边线和洞口线。

3、砌块排列：按砌块排列图在墙体线范围内分块定尺、划线，排列砌块的方法和要求如下：

（1）、小型空心砌块在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，围护结构或二次结构，应预先设计好地导墙、工分带、接顶方法等，经审核无误，按图排列砌块。
