建筑工程测量放线施工标准做法图解(施工测量勘察)

放线标准做法

1、测量工作原则

审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2、测量工具

A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用

A2:建立测量仪器台账统一管理，定期维护与保养

3、 结构测量做法

A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示

A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测

A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实

A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整

A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点

A9:施工单位在完成建筑定位、轴线引测后报监理公司复核

A10:基础施工轴线引测采用龙门桩

A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个

A12:所有主控线、轴线交叉位置必须采用红油漆做好标识

A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线

A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测

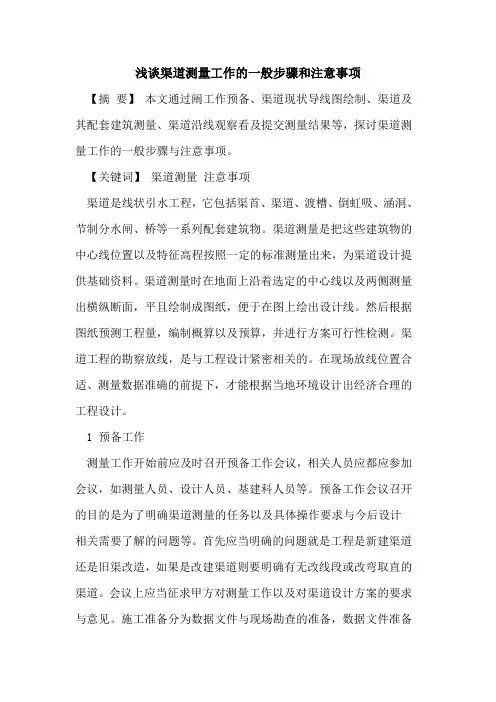

浅谈渠道测量工作的一般步骤和注意事项

【摘 要】 本文通过阐工作预备、渠道现状导线图绘制、渠道及其配套建筑测量、渠道沿线观察看及提交测量结果等，探讨渠道测量工作的一般步骤与注意事项。

【关键词】 渠道测量 注意事项

渠道是线状引水工程，它包括渠首、渠道、渡槽、倒虹吸、涵洞、节制分水闸、桥等一系列配套建筑物。渠道测量是把这些建筑物的中心线位置以及特征高程按照一定的标准测量出来，为渠道设计提供基础资料。渠道测量时在地面上沿着选定的中心线以及两侧测量出横纵断面，平且绘制成图纸，便于在图上绘出设计线。然后根据图纸预测工程量，编制概算以及预算，并进行方案可行性检测。渠道工程的勘察放线，是与工程设计紧密相关的。在现场放线位置合适、测量数据准确的前提下，才能根据当地环境设计出经济合理的工程设计。

1 预备工作

测量工作开始前应及时召开预备工作会议，相关人员应都应参加会议，如测量人员、设计人员、基建科人员等。预备工作会议召开的目的是为了明确渠道测量的任务以及具体操作要求与今后设计相关需要了解的问题等。首先应当明确的问题就是工程是新建渠道还是旧渠改造，如果是改建渠道则要明确有无改线段或改弯取直的渠道。会议上应当征求甲方对测量工作以及对渠道设计方案的要求与意见。施工准备分为数据文件与现场勘查的准备，数据文件准备要求熟悉掌握合同文件以及招标文件等，研究设计图纸及设计变更等设计资料以及相关测量规范对测量放线的要求，充分了解本工程的各项建筑的建筑标准、工程特性等，以便为准确测量提供技术支持。实际勘测是根据设计图纸和文件对现场的地形地貌、水文地质等情况进行对照，为后期施工打下基础。将设计文件与实际勘察的地形地貌等相关资料进行综合分析确定项目具体测量方案。这些要求建议的明确对渠道测量以及日后施工组织等相关工作具有重要的指导意义。

2 渠道现状导线图的绘制

首先应当考虑由甲方提供的可满足测量要求的现状导线图，如果没有，则在考虑由甲方代表提供的渠道导线草图，根据导线草图由甲方、测量方、设计方，三方人员一起完善渠道现状导线图。在没有上述导线图的情况下，则由本次测量人员同三方共同研究地形图，根据相关渠道灌溉设计规范进行布置渠道，绘制渠系规划图，测量出主干以及拐点的坐标，采用手持gps进行现场测定渠道现状导线图。渠道现状导线图应当明确标注渠道拐点，以及拐点的起始点、终点位置，分水闸节制闸、桥涵等渠道配套的建筑位置。各建筑的使用要求也应当在导线图上进行标注，如不同渠道段的设计流量，节制闸、分水闸的设计流量，交通桥的过荷要求等。绘制渠道现状导线图是渠道测量与绘制渠道设计导线图的基础，可以充分保证渠道测量的准确性。

建筑工程测量放线施工标准做法图解(施工测量勘察)

放线标准做法

1、测量工作原则

审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2、测量工具

A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用

A2:建立测量仪器台账统一管理，定期维护与保养

3、 结构测量做法

A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示

A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测

A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实

A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整

A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点

A9:施工单位在完成建筑定位、轴线引测后报监理公司复核

A10:基础施工轴线引测采用龙门桩

A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个

A12:所有主控线、轴线交叉位置必须采用红油漆做好标识

A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线

A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测

HTCI-H全自动电容电流测试仪测量容性电流

1、 在电网无补偿的条件下进行

仪器内部采用高压电容，同时安装了过压保护单元和放电间隙（放电电压小于500V）,当电压过高时，会使串联的保险管（或保险丝、熔断器）立即熔断，脱离了高压，保护了人身和仪器安全。

2、测量步骤：

（1）将仪器接地端子接地。在仪器的中性点端和接地端并联放电间隙设置测量参数后，在测量处等待。

（2）将与被测系统电压相等的分压器的高压端，通过绝缘杆引到变压器中性点O，相互接触。

（3）在确认中性点电压小于300V（万用表读数小于3V）后，将绝缘杆脱离接触变压器中性点；卸下分压器。

（4）将仪器中性点端子通过高压电缆，由绝缘杆引致变压器中心点；仪器开始自动测量，得到测量结果。

（5）测量完毕，快速将绝缘杆脱离与变压器中性点的接触，保存数据；整理试验现场。

3、注意事项

 测量时操作绝缘棒人员应带绝缘手套、穿绝缘靴！

绝缘棒碰触变压器中性点时间应尽可能短，在读数完毕后立即断开，读表人员宜站在绝缘垫上

保护间隙F放电电压要低于CN的额定电压，在系统中性点无过电压时不应动作。

外加电容C可以按估算电网电容的 至3倍值分为几档来选定，以便进行重复测量，电容器的额定电压应在1kV以上。

 如直接用电压表测量电压，除量程应满足要求外，还要求选用高内阻的，不宜使用内阻低、0.2级或更精密的电压表，也不宜采用磁电式电压表或真空管电压表。

 测量工作应在天气良好无大风情况下进行，以免系统发生单相接地后中性点产生高电压带来危险。

 电缆馈电系统一般不对称电压很低，为提高系统电容测量精度，要求有较高的不对称电压值，为此可在一相上接入电容器或断开一相电缆，其容量能使不对称电压提高到2%相电压，不过最后应当从计算出的系统对地电容中减去或加上这一部分电容。

例如，某一10kV电缆馈电系统估算的电容电流为100A，造成人不对称电压为2%相电压的电容电流
