煤矿矿井水处理方案

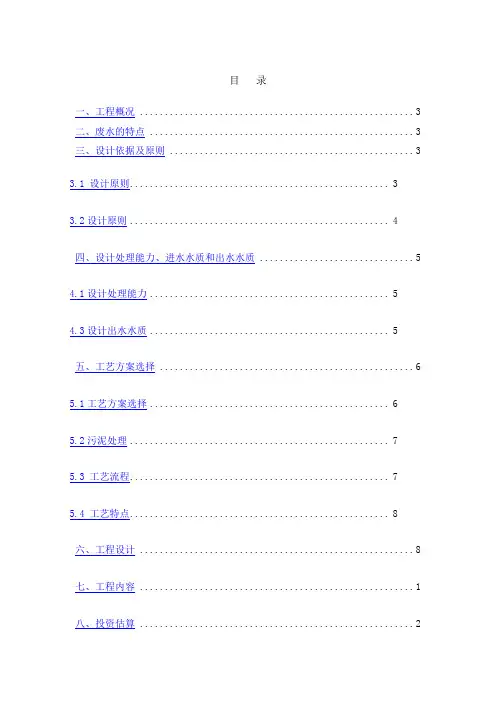

第 1 页 目 录

一、工程概况 ....................................................................... 2

二、废水的特点 .................................................................... 3

三、设计依据及原那么 ........................................................... 3

3.1 设计原那么 ............................................................... 3

设计原那么 .................................................. 错误!未定义书签。

四、设计处理能力、进水水质和出水水质 ................................. 4

设计处理能力 ............................................... 错误!未定义书签。

设计出水水质 ............................................... 错误!未定义书签。

五、工艺方案选择 ................................................................. 5

工艺方案选择 ............................................... 错误!未定义书签。

污泥处理 ..................................................... 错误!未定义书签。

5.3 工艺流程 .................................................................. 7

5.4 工艺特点 .................................................................. 7

六、工程设计 ....................................................................... 7

七、工程内容 ....................................................................... 1

八、投资估算 ....................................................................... 2

土建工程投资 ................................................................... 2

8.2 设备工程投资 ............................................................ 2

8.3 其他费用 .................................................................. 3

总费用合计 ...................................................................... 3

九、生产组织及劳动定员........................................................ 3 第 2 页 生产组织 ......................................................................... 3

9.2 劳动定员 .................................................................. 3

9.3 人员培训 .................................................................. 3

十、本钱分析 ....................................................................... 4

人工费 ................................................................................. 4

电费 .................................................................................... 4

药剂费 ................................................................................. 4

吨水费用 .............................................................................. 4

十一、工程实施进度方案表 .................................................... 5

煤矿矿井水处理改造工程技术方案

一、工程概况

工程名称：煤矿矿井水处理改造工程

工程规模：3500m3/d

工程地址：

主管单位：

矿井设计生产能力为15万t/a，该煤矿废水主要来自于矿井排水，井下排水量正常涌水量为125m3/h，最大涌水量达146 m3/h，由于该煤矿地下为紫红色、灰白色铝质岩层，局部为紫红色、褐色矿层，该矿井排水含有黄褐色铁矿颗粒与铝矿颗粒，颜色呈黄褐色。目前煤矿废水处理系统仅有三个沉淀池，处理系统不能满足新的环保要求，为保护环境，治理污染，现拟对原有设施升级改造，使废水经处第 3 页 理后实现达标排放。

二、废水的特点

煤矿矿井排水呈黄褐色，感官性差，水中的主要污染物为悬浮物〔SS〕与铁，是典型的无机废水。悬浮物的主要是煤屑、岩粉、粘土等细小颗粒物，尤其是煤粉，其含量为几十到几百毫克/升，特点是悬浮物粒度小、比重轻、沉降速度慢。

三、设计依据及原那么

3.1 设计原那么

1.?污水综合排放标准?〔GB8978-1996〕

2.?建筑给水排水设计标准?(GBJ50015-2003)

3.?室外排水设计标准?(GB50014-2006)

4.?煤炭工业矿井设计标准?〔GB50215-2005〕

5.?煤炭工业污染物排放标准?〔GB20426-2006〕

6.?污水综合排放标准?(GB8978-1996)

7.?建筑给水排水设计标准?(GBJ50015-2003)

8.?供配电系统设计标准?〔GB50052-2021〕

9.?通用用电设备配电设计标准?〔GB50055-1993〕

10．?自动化仪表工程施工及验收标准?〔GB50093-2002〕

11．煤矿提供的水质、水量参数

1〕认真贯彻国家关于环境保护工作的方针与政策，符合国家相第 4 页 关政策法规、标准、技术标准，实现废水综合处置及回用的目标，为环境的可持续开展做出奉献。

2〕符合城市规划、消防、环保、平安等有关城市建立各方面的要求；充分考察同类水处理的综合技术，在保证社会效益与环境效益的前提下，实现平安处理，不造成二次污染。

3〕依据工程实际，因地制宜，采用工艺成熟可靠，力求技术先进，确保处置设备与设施平安可靠运行，技术可行，经济合理。

4〕严格执行国家有关工程建立标准，使构〔建〕筑物到达适用、经济、平安的目标，节约占地，美化环境，力求总体设计布局合理。

四、设计处理能力、进水水质与出水水质

煤矿井下排水量正常涌水量为125m3/h，最大涌水量达146

m3/h，本处理系统以最大涌水量设计，处理规模为3500m3/d。

表4-1 主要污染物浓度 单位：mg/L〔pH除外〕

pH COD 石油类 SS 总铁

14 ～ 230～250 35

应甲方及地方环保要求，废水出水水质应到达当地环保要求，出水水质执煤行?煤炭工业污染物排放标准?〔GB2046-2006〕排放准。

表4-2 处理出水水质标准要求 单位：mg/L〔pH除外〕

pH COD 石油类 SS 总铁

6-9 50 5 50 6 第 5 页 五、工艺方案选择

煤矿矿井排水呈黄褐色，感官性差，水中的主要污染物为悬浮物〔SS〕与铁，是典型的无机废水，一般采用沉淀的方法去除。目前国内常用的处理技术主要有：沉淀、混凝沉淀、混凝沉淀过滤等。沉淀池一般采用絮凝沉淀与自然重力沉淀。

絮凝沉淀

在水中参加絮凝剂〔电介质〕，当水中的电介质对于胶体双电层所起的作用足以使水中两个胶体颗粒相互碰撞时的相互吸引力克制掉彼此间的斥力与扩散能量时，两个胶体将结合在一起，出现絮凝现象。水中原来比拟小的颗粒，通过絮凝形成大的颗粒，便于沉淀。悬浮物在水中沉淀经过四个过程：自由沉淀、絮凝沉淀、区域沉淀、压缩沉淀。最后到达固体含量比拟高的污泥，排出池外。

重力沉淀

及絮凝沉淀相比，不投加絮凝剂，利用水中颗粒物质及水的比重差，自然沉淀别离。

按照水流在池内的流态不同，沉淀分为：平流沉淀、竖流沉淀、辐流沉淀。

平流式：沉淀效果好，耐冲击负荷及温度变化，施工简单，造价较低。

竖流式：排泥方便，管理简单，占地面积少。但池深大，施工困难，对冲击负荷及温度变化适应能力差，造价高，池径不宜过大，否那么布水不均。 第 6 页 辐流式：机械排泥，运行效果较好，管理较方便，排泥设备已定型。但排泥设备复杂，对施工质量要求高。适于地下水位较高地区与大中型污水处理厂。

根据煤矿矿井水特点及处理后的水质要求，由于悬浮物粒度小、比重轻、沉降速度慢靠自然重力沉淀去除很困难，必须借助混凝剂。本方案选用平流式沉淀池，采用混凝沉淀的处理方法，即可实现对矿井水悬浮物的去除。

总铁的去除

废水中的总铁通常以二价离子溶解状态存在，目前广泛采用接触氧化法来除铁，此方法是对废水曝气充氧，让矿井水及氧气充分接触，利用氧化方法将水中低价铁离子〔二价铁〕氧化成高价铁离子〔三价铁〕而迅速沉淀的过程。本方案采用在混凝池充氧曝气的方式去处铁离子，充氧还可以起到搅拌的作用。

混凝沉淀产生的污泥经污泥泵抽吸至污泥池内，经脱水机压滤成泥饼后外运至填埋场，污泥脱水通常采用的有带式压滤机、板框压滤机、叠螺脱水机等。其中带式压滤机属于连续性工作装置，处理量较大，一般用于大型大型污水处理厂，自来水厂等，其缺点为：污泥含水率较高，耗能较大，维护保养较难；板框压滤机属于间接性工作装置，处理量较带式机小，一般用于工厂污泥脱水。

结合本工程特点，本方案选用板框压滤机。
