收音机的工作原理

一、调幅(AM)工作原理

调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，本振信号经内部混频器，与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以中频465kHz为载波的调幅波。如图所示。

二、调频（FM）工作原理

调频（FM）收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

信号与本地振荡器产生的本振信号进行FM混频，混频后输出。

FM混频信号由FM中频回路进行选择，提取以中频为载波的调频波。该中频选择回路由滤波器构成。中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。如图所示。

1 收音机工作原理

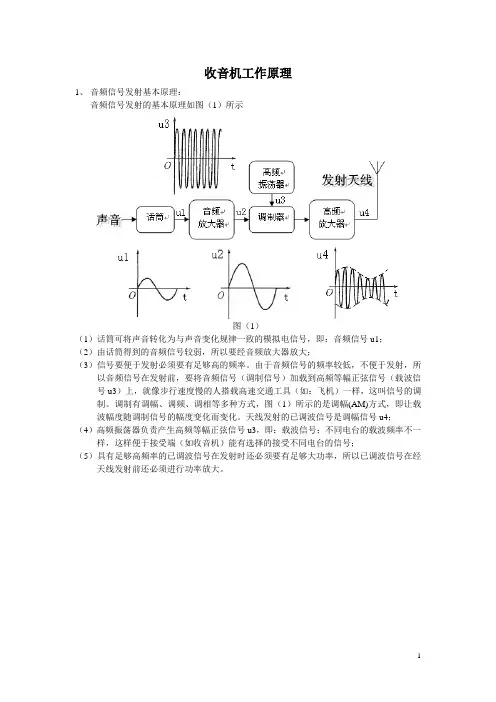

1、 音频信号发射基本原理：

音频信号发射的基本原理如图（1）所示

图（1）

（1）话筒可将声音转化为与声音变化规律一致的模拟电信号，即：音频信号u1；

（2）由话筒得到的音频信号较弱，所以要经音频放大器放大；

（3）信号要便于发射必须要有足够高的频率。由于音频信号的频率较低，不便于发射，所以音频信号在发射前，要将音频信号（调制信号）加载到高频等幅正弦信号（载波信号u3）上，就像步行速度慢的人搭载高速交通工具（如：飞机）一样，这叫信号的调制。调制有调幅、调频、调相等多种方式，图（1）所示的是调幅(AM)方式，即让载波幅度随调制信号的幅度变化而变化。天线发射的已调波信号是调幅信号u4；

（4）高频振荡器负责产生高频等幅正弦信号u3，即：载波信号；不同电台的载波频率不一样，这样便于接受端（如收音机）能有选择的接受不同电台的信号；

（5）具有足够高频率的已调波信号在发射时还必须要有足够大功率，所以已调波信号在经天线发射前还必须进行功率放大。

2 2、ZX-921调幅收音机工作原理

调幅收音机工作原理如图（2）所示

图（2）

（1）输入调谐回路：

图（3）

图（4）

 输入调谐回路的作用：接受和选择电台信号。

 图（3）为收音机输入调谐回路，该电路为RLC串联电路，图（4）为其等效原理图。图（4）中e1、e2、e3、e4分别为四个不同电台发射的信号在磁性天线L1中感应的信号电动势，它们的频率（载波频率）分别为f1、f2、f3、f4，R为L1的直流电阻，Ca为调谐电容。

 调整Ca（双联电容）可调整RLC串联电路的谐振频率，电路的谐振频率可调范围为530kHz～1605kHz。若RLC串联电路的谐振频率等于f1，则频率为f1的电台信号在电路中可以激起最大的信号电流，并通过变压器B1耦合至L2，从而注入BG1基极；频率为f2、f3、f4的电台信号由于失谐，故在电路中激起的信号电流很小，如此达到选择频率为f1的电台信号（即：选台）的目的。

收音机的任务是将电台发射的电磁波接收下来，然后将其放大。并把它

还原为原来的信号。为了完成这个任务，接收机应具备如下3项功能。

(1)选台功能 接收空间中电磁波的任务是由接收天线来完成。由于

广播电台很多，在同一时间内，接收到的信号不仅是我们希望收听的电台信

号，而且包含若干个来自不同电台的、具有不同载频的无线电信号。因此必

须在接收天线之后，没有一个选台装置．选出我们需要的电台信号．把不要

的信号滤除。

(2)解调功能 将选出的某个电台的高频调幅波直接去推动喇叭或耳

机是不成的，还必须把音频信号从运载它的载频信号上卸下来。如同飞机到

达目的地后乘客从飞机走下来一样。这一过程叫解调。通常把从高频载波

中取出音频信号的过程叫检波。从调频波中取出音频信号的过程叫鉴频．相

应的解调装置分别叫检波器或监频器，也称为解调器。

(3)电声转换功能 解调后的信号经放大加至耳机或喇叭，通过它将

电信号转成声音，人们就可听到所需的广播节目。

收合机按信号调制方式可分为幅度调制(AM)收音机和频率调制

(FM)收音机，各有其特点。下面分别予以介绍。

一调频收音机原理与电路分析

调频接收机的工作过程：

接收天线将各电台的调频传号送至输入回路．经初步选台后将所需要接收的电台信号送

至高频放大器进行放大，放大后的信号与本机振荡信号在混频器中进行变频，再由选频回路选出10.7MHz的差频信号送至中频放大器进行放大，然后再经限幅器限幅；削去调频波的幅度变化。限幅后的中频调频信号送至鉴频器，解调出音频信号．最后经低频电压、功率放大推动喇叭发出声音。我国规定调频收音机中频为10 7MHz．

采用国际标准波段88一108MH z

调频收音机的电路特点

1)前级设有高频放大电路，由于调频广播受地形，建筑物影响较大．远距离接收效果差、

对接收机灵敏度要求较高，同时由于变频级(或混频级)是超外差式收音机的主要噪声源之一．所以设置高频放大级．既可以提高整机灵敏度义可提高信噪比。

收音机的工作原理说明文

大家应该都有收音机，因为收音机可以用来听新闻、音乐等，而且携带方便，让我们很及时地理解国内外大事，还能收听到动人的歌曲、精彩的长篇连播。但是很多人并没有翻开过收音机，并不知道它的发声原理，所以大家一定对收音机为什么可以发出声音感到奇怪吧。

收音机里面有电路板、电池夹，还有一两个喇叭。电路板上约有个电阻，每个电阻大约~毫米长。电路板上面还有一些“瓷片”电容，每个约毫米长。除此之外，电路板上还有一些约0毫米长、分正负极的电解电容，假设你搞错正负极，还可能引发爆炸呢！

收音机就是靠这些这些零件来工作的，它先把电台的信号转成大小不等的电流传给喇叭，喇叭就被电流的电给震动起来，然后就会传出声音来。

通过我的介绍，大家如今理解收音机是怎样工作了的吧。
