环氧树脂浇注35kV干式变压器局部放电量的查找及排除工作研究

干式变压器局部放电故障分析及定位摘要：变压器构造复杂，体积庞大，对于局部放电源仅有厘米数量级大小，放电量值仅几百微库伦的故障点来说，无异于海底捞针。

因此如何准确检测出变压器局部放电源位置一直是重要的研究课题。

由于放电位置隐蔽性，查找困难。

通常吊罩/吊芯要花费大量人力和财力，检修部门如果没有定位结果指导，将消耗大量人力和财力去寻找故障点。

如果有一个方法能找到变压器局部放电点故障位置，可以缩短检修时间及人力，会有较大的经济价值。

基于上述原因，笔者受脉冲电流法的启发及获益于数字滤波技术的广泛应用，提出了电力变压器局部放电电气定位方法。

关键词：干式变压器；局部放电；故障分析；定位方法前言变压器的可靠性运行对电力系统的影响非常大。

变压器结构复杂，影响其实际运行过程中的因素众多，有可能受到外部因素的影响，比如电气、机械、热力等，导致绕组绝缘劣化并有可能发生外部放电，甚至会影响到系统的可靠运行。

因此，实时评估变压器的运行状态和对其故障进行更快更精确的诊断和预测，并及时进行变压器的维护和检修，提高使用效率及经济性具有重要的理论和现实意义。

按照GB／T1094．11－2022标准要求，干式变压器的局部放电测试为常规实验，是测试变压器参数好坏和绝缘状态的主要手段，是评价变压器在正常的工作电压下，是否安全、有效地工作的一种主要测试方法。

为此，本文重点对干式变压器故障定位检测中，电气检测方法的应用进行探讨。

1.变压器局部放电的相关原理局部放电是一种可以在导体中流动的静电荷。

在对设备施加电压过程中，强电场区域在加上弱绝缘的静止电荷最开始会产生游离，却不会发生电弧击穿，这种现象称为局部放电。

当变压器内部发生局部放电时，正负电荷将被中和，并产生相应的电流峰值脉冲。

电流峰值脉冲产生的局部放电会引起部分区域瞬间发热。

局部放电过程完成后，一些瞬间膨胀的区域将收缩到原始形状。

在设备内部，在外加电压的作用下，变压器油泡中存在的气体分子自由移动，正负电荷聚集到两侧不同的极性区域；由于气隙中电场强度的增加，它最终被击穿。

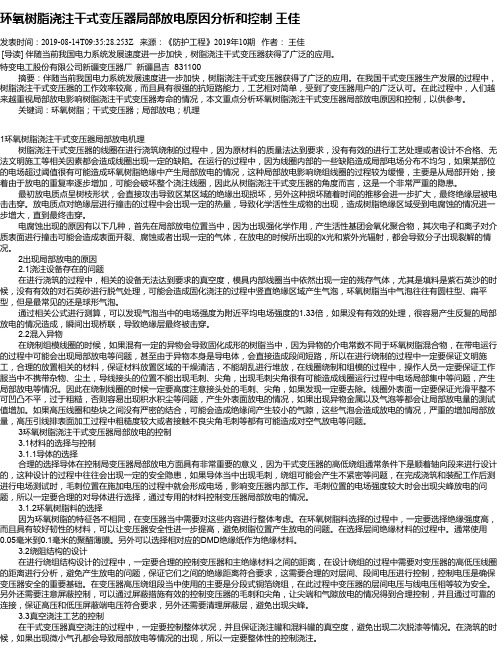

环氧树脂浇注干式变压器局部放电原因分析和控制王佳发表时间：2019-08-14T09:35:28.253Z 来源：《防护工程》2019年10期作者：王佳[导读] 伴随当前我国电力系统发展速度进一步加快，树脂浇注干式变压器获得了广泛的应用。

特变电工股份有限公司新疆变压器厂新疆昌吉 831100摘要：伴随当前我国电力系统发展速度进一步加快，树脂浇注干式变压器获得了广泛的应用。

在我国干式变压器生产发展的过程中，树脂浇注干式变压器的工作效率较高，而且具有很强的抗短路能力，工艺相对简单，受到了变压器用户的广泛认可。

在此过程中，人们越来越重视局部放电影响树脂浇注干式变压器寿命的情况，本文重点分析环氧树脂浇注干式变压器局部放电原因和控制，以供参考。

关键词：环氧树脂；干式变压器；局部放电；机理1环氧树脂浇注干式变压器局部放电机理树脂浇注干式变压器的线圈在进行浇筑绕制的过程中，因为原材料的质量法达到要求，没有有效的进行工艺处理或者设计不合格、无法文明施工等相关因素都会造成线圈出现一定的缺陷。

在运行的过程中，因为线圈内部的一些缺陷造成局部电场分布不均匀，如果某部位的电场超过阈值很有可能造成环氧树脂绝缘中产生局部放电的情况，这种局部放电影响绕组线圈的过程较为缓慢，主要是从局部开始，接着由于放电的重复率逐步增加，可能会破坏整个浇注线圈，因此从树脂浇注干式变压器的角度而言，这是一个非常严重的隐患。

最初放电质点呈树枝形状，会直接攻击导致区某区域的绝缘出现损坏，另外这种损坏随着时间的推移会进一步扩大，最终绝缘层被电击击穿。

放电质点对绝缘层进行撞击的过程中会出现一定的热量，导致化学活性生成物的出现，造成树脂绝缘区域受到电腐蚀的情况进一步增大，直到最终击穿。

电腐蚀出现的原因有以下几种，首先在局部放电位置当中，因为出现强化学作用，产生活性基团会氧化聚合物，其次电子和离子对介质表面进行撞击可能会造成表面开裂、腐蚀或者出现一定的气体，在放电的时候所出现的x光和紫外光辐射，都会导致分子出现裂解的情况。

关于35kV环氧树脂浇注干式变压器局放的控制探讨摘要：在长期工作电压的作用下，变压器内部绝缘在弱绝缘时容易产生局部放电。

局部放电的存在会对变压器内部的绝缘材料造成很大的损坏，导致局部放电附近的绝缘材料直接受到放电粒子的轰击，造成绝缘损坏，导致局部绝缘材料被腐蚀并最终破裂。

因此本文探讨了关于35kV环氧树脂浇注干式变压器局放的控制分析。

关键词：干式变压器；局部放电；控制引言我国电力变压器技术取得了快速发展和进步，正逐步向高电压等级和小体积方向发展。

同时也应该清楚地看到，干式变压器的绝缘受到越来越大的工作场强的影响，这将导致更高的局部放电风险。

局部放电，伴随着物理和化学过程，如电和热，将严重削弱变压器的绝缘性能，从而不利地影响变压器的正常和安全使用。

一般来说，变压器的绝缘老化主要是由变压器内部的局部放电引起的，长期放电会大大加速绝缘老化问题，甚至会导致绝缘击穿或短路等潜在故障。

因此，控制干式变压器的局部放电极其重要。

1局部放电要素分析干式变压器因其无油、阻燃、节能和安全可靠的特点，越来越多地应用于10kV和35kV电力系统。

影响干式变压器局部放电的因素很多，其中主要有原材料选择、产品结构设计、绕组浇铸工艺等。

鉴于上述因素，长期的设计调整、工艺改进、材料选择和生产实践，提出以下控制措施。

1.1材料的选择与控制1）导体的选择选线时应避免毛刺，铜箔应选用优质圆形铜箔。

一方面，当电压施加到变压器绕组时，电场将集中在导体有毛刺的地方，形成尖端放电。

另一方面，导体的尖端可能刺穿绝缘层并导致局部放电。

夹层绝缘应由符合耐热等级的优质材料制成。

干式变压器的大部分高低压绕组沿轴向分段。

如果导体上有毛刺，在浇注和组装绕组时会形成电场，并在测试过程中施加电压。

在电场范围内，电场强度将集中在有毛刺的地方，从而形成尖端放电。

放电量取决于导体上毛刺的大小和数量。

因此，选择高质量的圆形铜箔作为导体材料。

此外，绕箔机上还安装了特殊的去毛刺装置，以减少毛刺。

Power Technology︱286︱2017年8期 关于35kV 环氧树脂浇注干式变压器局放的控制探讨苏湛威明珠电气股份有限公司，广东 广州 510000摘要：随着我国电网建设的不断完善以及电网改造的推动，35kV 变压器在配电网络中得到了广泛应用。

35kV 变压器多应用于工业配电以及露天煤矿作业中，该产品每年的需求量也不断升高，因此国内生厂商也推出了不同规格的35kV 变电器，导致变压器产品参差不齐。

虽然大部分产品都具有较好的应用性能，但是在长期使用过程中难免会出现绝缘缺损或老化、接触不良等故障，从而影响了电力系统的正常运行。

根据2010～2015年我国电力系统故障调查发现变压器局部放电的配电故障占总数的70～80%，因此需要采取必要的干预措施。

文章主要针对35kV 环氧树脂浇注干式变压器局放的控制展开分析。

关键词：35kV 变压器；局部放电；控制措施中图分类号：TM41 文献标识码：B 文章编号：1006-8465（2017）08-0286-01变压器是电力传输过程中的重要设备，变压器的绝缘性能直接关系着变压器的运行稳定性。

因此，需要做好变压器局部放电检测与控制工作，避免故障的进一步扩大，在检测到局部放电后需要立即采取有效的控制措施。

1 35kV 环氧树脂浇注干式变压器局部放电检测 1.1 超高频检测技术 超高频检测技术主要是通过超高频传感器对35kV 变压器局部放电产生的超高频电磁波信号进行采集，从而获得35kV 变压器局部放电的相关信息。

从而实现在线检测35kV 变压器的局部放电。

由于35kV 变压器电晕干扰均低于300MHz，因此超高频检测技术能够有效避免设备内部电晕的干扰，具有较高的敏感性和特异性，能够实现局部放电在线检测、放电部位确定以及放电类型鉴别等功能。

超高频检测技术在进行35kV 变压器局部放电检测时多采用时差法，主要是根据电磁波传播速度以及不同传感器接受同一信号时的时间差，从而估算局部放电的具体位置。

变压器局部放电原因及其故障定位的分析与探讨发布时间：2021-12-21T03:11:26.469Z 来源：《中国科技人才》2021年第26期作者：李淑心黄军军[导读] 由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。

变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。

国网安徽省电力有限公司检修分公司安徽合肥 230061摘要：由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。

变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。

关键词：变压器；局部放电；故障定位变压器局部放电问题，是变压器质量的核心。

随着人们生产和生活对供电可靠性要求不断加大，电力企业对变压器局部放电问题的要求越来越严。

虽然随着特高压工程建设以来，我国电气装备质量取得了一定成绩，但依然存在一些问题和不足需要改进。

因此，在变电站的日常运行维护时，我们要加大对变压器局部放电问题的研究，积极充分利用各种带电检测技术，及时变压器局部放电故障，最大程度降低变压器的非计划停运和故障跳闸的概率。

1、变压器的局部放电1.1变压器局部放电原因对于变压器的生产制造和安装过程，局部放电的产生是难以避免的，主要原因是变压器内部绝缘结构或绝缘材料中总有一些容易击穿的油膜或气隙绝缘介质，其介电常数低于固体介质，所以在电场作用下，往往承受的场强要高于固体介质，而其击穿强度又比固体介质地，所以，当外加电压上升到一定值，就会导致油或空气的局部击穿而产生局部放电。

环氧树脂浇注干式变压器局部放电原因分析和控制摘要：环氧树脂浇注干式变压器作为配电网中的关键设备，近二十几年来，10kV~35kV干式变压器的应用已经日益广泛，干式变压器的安全可靠性对电网系统的可靠运行具有重要的意义。

局部放电的指标试验逐步被客户越来越重视，是影响干式变压器安全可靠运行最重要的因素之一，越来越多的客户在订货时都对局部放电量提出十分高的要求，如何控制好干式变压器的局部放电量，特别是对35kV及以上的产品，成为各厂家共同的难题。

本文中笔者分析了环氧浇注干式变压器局部放电的机理，对产品的危害和控制措施进行了探讨和评估。

关键词：干式变压器；局部放电；原因分析；控制；改进措施引言：文章简单地从局部放电产生的机理进行分析，从干式变压器的结构和绝缘特点入手，探讨了产生局部放电的可能性原因。

通过相应的试验特征及波形，分析了各种不同的放电情形。

阐述如何从产品设计、结构、工艺、生产过程中控制好局部放电量，确保产品的可靠性，为电网提供安全可靠产品，保证电网的安全运行。

1. 局部放电的危害在固体浇注式绝缘中往往更易潜伏工艺性的局部缺陷，这些缺陷是一般的交流耐压试验时无法检测到的，同时现场局部放电试验由于场地等原因几乎不可能进行，导致不利于及时发现和消除隐患，给变压器安全运行带来了隐患。

局部放电量很微弱，靠人的直觉感觉，如眼观耳听是察觉不到的，只有灵敏度很高的局部放电测量仪器才能把它检测到。

单个放电能量很小，对变压器等电气设备的绝缘强度并不会造成严重影响或危害，但长期运行时，局部放电会逐步扩大，并产生不良化合物，使绝缘慢慢损坏，日积月累，最后可导致整个绝缘被击穿，发生突发性故障。

局部放电有多种放电类型，其中一种是发生在绝缘表面的局部放电形式，若能量较大，在绝缘体表面留下放电痕迹时，则影响变压器的寿命。

还有一种是放电强度较高，发生在气穴或尖角电极上，集中在少数几点的局部放电形式为腐蚀性放电，此放电能深入到绝缘纸材料的内部，造成绝缘强度下降，最终导致击穿。

环氧树脂浇铸干式变压器局部放电原因和控制发表时间：2020-01-16T14:34:08.150Z 来源：《当代电力文化》2019年 18期作者：杨大勇[导读] 在配电网当中，环氧树脂浇铸干式变压器是非常重要的设备摘要：在配电网当中，环氧树脂浇铸干式变压器是非常重要的设备，当前10千伏到35千伏干式变压器应用非常广泛，干式变压器是否安全可靠对电网的稳定运行有着直接影响。

本文重点分析研究环氧树脂浇铸干式变压器局部放电的原因以及相关的控制方法，以供参考。

关键词：环氧树脂；干式变压器；局部放电；毛刺；1 环氧树脂浇铸干式变压器局部放电原因 1.1 局部放电概述局部放电主要指的是电气设备内部绝缘结构出现绝缘薄弱点，在外加电压的条件下，局部场区薄弱点处会出现局部击穿等问题，然而不会随即形成整个绝缘体贯穿性击穿，这种情况就被叫做为局部放电。

1.2 局部放电原因分析因为变压器的金属体和绝缘体往往会出现一定的毛刺、尖角，造成电荷在一定电场强度条件下，会在毛刺、尖角集中，出现局部放电等情况。

对局部放电的原因进行分析，可以发现电压等级越高就越容易出现局部放电等情况，35千伏干式变压器局部放电情况比10千伏干式变压器更难以控制。

与变压器的工艺流程进行结合，具体分析干式变压器出现局部放电的原因有以下几点：首先变压器绝缘结构设计存在缺陷，主要是主绝缘距离选择不合理，这样会导致高压绕组之间、高压绕组对铁轭以及高压绕组对低压绕组出现部分场强过强的区域出现局部放电。

其次为没有合理的进行绝缘材料的设计，导致局部放电量进一步增加，环氧树脂浇铸绝缘干式变压器绕组网在真空下进行浇铸，如果没有合理的进行工艺控制，可能会导致内部出现空穴和气泡，空穴的空气介电系数也往往要比环氧树脂低很多，因此很容易达到击穿先放电，而出现局部放电，绕组在固化、绕制和树脂浇铸方面的相关工艺不到位，可能会造成局部放电。

另外在装配过程中工艺不到位，高低压引线之间出现绝缘距离无法达到要求或者毛刺等现象也有可能会出现场强的变化产生局部放电，如果导电体的电气连接不良或者不可靠，很容易出现放电的问题。

为调压器 B为试验变压器 CX 为被试品 Ck为耦合电容 Z为高压滤波器 Zm为检测阻抗 M为局放仪图1中国设备工程 2024.02 （上）图2外部一次端放电高压端一次接线块有毛刺也是局放试验不合格的一种常见诱因。

当局部放电起始电压和熄灭电压接近时，例如，35kV互感器放电起始点45kV，熄灭点44kV。

内部缺陷被激发出来后产生局部放电随着施加电压的降低很容易熄掉，起始点和熄灭点很接近。

这种不合格情况放电量并没有明显特点，从几十皮库甚至到上千皮库不等。

图3内部放电内部放电是互感器局放不合格最难解决的问题，浇注体内部气隙、金属导体的尖端未屏蔽导致场强集中、金属粉末、焊料残渣污染、以及偏心等问题都可以导致内部电场集中，局部放电。

内部放电波形特征为图4，一般呈上下两半对称放35kV电流互感器为例，起始放电电压为左右。

当该种波形放电量很大至几千皮库时，可多为内部浇注大气泡或固化异常。

图4改进措施改进产品外部放电接地不可靠放电和外部一次接线端子放电均属于互感器的外部放电。

接地不可靠的局部放电情况，只需要将底板螺丝拆卸后，用酒精清理干净浇注体嵌件丝孔内的残留树脂。

保证底板和浇注体嵌件可靠接触，待自然干燥后安装后试验，局放可从上千皮库下降到几皮库，200研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2024.02 （上）医疗设备的验收是医疗设备全过程技术管理的重要组成部分，是确保医疗设备质量和及时安全投入使用的核心环节。

医用直线加速器是一种高精度的放射治疗设备，广泛应用于肿瘤等疾病的放射治疗。

常规的医疗设备验收仅仅注重设备的性能质量验收,而医用直线加速器必须通过国家认可的卫生部门的总体验收。

为了保证放射治疗的安全和有效性，必须对医用直线加速器进行严格的验收工作，确保设备的精度和稳定性符合治疗要求，从而保证患者的治疗效果和安全。

本文将介绍医用直线加速器的基本验收流程，根据我院Vitalbeam 加速器（美国瓦里安）的验收方法及标准进行总结，重点讨论验收过程中的功能及辐射防护验收、功能验收和性能验收等方面，并分析验收工作的重要性和意义。

企业管理174产 城干式变压器局部放电的危害和检测方法程登璘 摘要：干式变压器在结构上分为固体绝缘包封绕组和不包封绕组两种形式，干式变压器的铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过，干式变压器的绕组多为环氧树脂浇注结构，基于干式变压器的结构特点、设计和制造工艺等原因，设备投入使用后，随着变压器投用时间的延长，在绝缘体内部、或有尖角、毛刺的位置会产生局部放电。

局部放电若出现在主体绝缘表面，若放电能量大，会使放电点的绝缘性能下降，进而影响变压器的正常运行和缩短使用寿命。

通过对干式变压器局部放电的危害、局部放电的原因分析，提出对干式变压器局部放电监测的必要性和监测方法，防止运行中的干式变压器，特别是重要负荷变压器因长时间局部放电导致的重大设备损坏和造成的重大经济损失。

关键词：干式变压器 环氧树脂绝缘老化局部放电1 概述盘南发电厂4×600 MW的汽轮发电机组，每台发电机组配套1台ABB公司生产、容量为6000kVA的干式变压器，电压比为22/0.77kV的三绕组变压器，是全厂容量最大的干式变压器，同时也是发电厂的重要设备之一。

该变压器高压侧绕组采用环氧树脂浇注结构，总损耗小于50kW，效率为99%，绝缘等级为F级，长期运行允许最高温度为120℃（按B级考核），冷却方式为空气自冷，正常运行时最高温度为115℃，4台机组的励磁变相继投入使用时间均超过10年。

随着设备使用时间的延长，由于干式变压器本身的结构特点、制造工艺，绝缘老化等原因，变压器内局部放电引起绝缘性能降低或绝缘结构性改变等隐患成为必然。

因此，通过适当的方法即局部放电试验，预知干式变压器内部的局部放电情况，是掌握作为火电机组重要设备的大容量励磁变压器健康状况的必要手段。

2 局部放电的危害1）局部放电有多种放电类型，若放电能量较小，它的短时存在并不影响到电气设备的绝缘强度。

但若电气设备在运行电压下不断出现局部放电，这些微弱的放电将产生累计效应会使绝缘的介电性能逐渐劣化，并使局部缺陷扩大，最后导致绝缘击穿。
