门窗接地

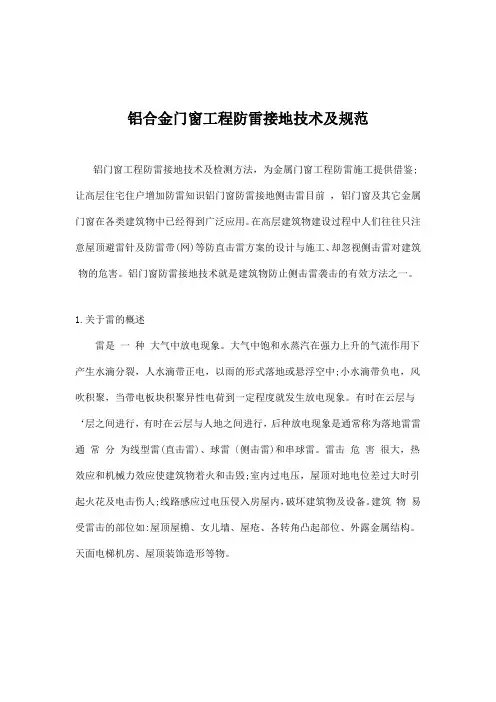

铝合金门窗工程防雷接地技术及规范铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求:第一类防雷建筑物高于30m时，30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于60m时，60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。

高层建筑铝合金门窗的防雷接地施工The document was finally revised on 2021高层建筑铝合金门窗的防雷接地施工铝门窗自问世以来．由于其体轻、耐蚀等特点受到消费者的青睐，同时较之塑钢门窗在抗风压强度和水密性能、采光性能、防火性能、抗老化功能以及变形与膨胀方面亦有其优势，特别是在防雷和静电问题上更具优势。

铝合金是良导电体，将其做建筑外围护结构时。

采取有效的接地措施，可以作为避雷设施。

并可防止静电现象产生。

本文拟就高层建筑外墙铝合金门窗的防雷接地方式进行探讨。

1 建筑物防雷类别及铝合金门窗需做防雷接地处理的确定平均年雷击次数雷云对地放电的频繁程度可用地面落雷密度r (次/km^2·d)表示，它与年平均雷电日Td(d/年)有关。

Td值可查年平均雷电日数分布图及从有关气象资料中获取，r与Td之间的关系可用经验公式近似计算：r=^ 。

当建筑物上各部位高低不平时．应沿其周边逐点算出最大扩展宽度，其等值受雷面积应根据每点最大扩展宽度外端的连线所包围的面积来计算。

高层建筑物的防雷类别按强制性国家标准《建筑物防雷设计规范》(GB50057-1994)(2000年修订版)第条和第条，确定高层建筑物是属第二类防雷建筑物、第三类防雷建筑物或者不需考虑防雷。

住宅、办公楼等一般性民用建筑物，当其预计雷击次数大于次/年时属于第二类防雷建筑物；当其预计雷击次数等于或小于次/年，且大于或等于次/年时属于第三类防雷建筑物。

铝合金门窗需做防雷接地处理的确定铝合金门窗框架等较大的金属物，如果距离地面等于滚球半径及以上时，应将其与防雷装置连接。

滚球法是以为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。

高层建筑物的滚球半径见表1。

2 铝合金门窗防雷接地施工铝合金门窗的防雷接地施工是高层建筑防雷工程中的重要组成部分。

门窗安装需要做防雷接地依据规范要求，金属外门窗必须做接地，民用建筑电气设计规范 JGJ16—2008：11.3第二类防雷建筑物的防雷措施11.3.3当建筑物高度超过45m时，应采取下列防侧击措施：3．应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

11.4第三类防雷建筑物的防雷措施11.4.3当建筑物高度超过60m时，应采取下列防侧击措施：2．应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

高层建筑物门窗的防雷接地技术是高层建筑物防止侧击雷侵袭的有效方法之一。

钢窗或铝合金门窗的防雷接地技术措施较为容易实现。

目前,随着新技术的发展,新型的建筑材料—塑钢门窗在各类建筑物中已经得到广泛应用。

在图纸审核和防雷工程的设计、施工中,高层建筑物塑钢门窗防止侧击雷侵袭的防雷接地技术措施及施工工艺方法。

塑钢门窗防雷接地设计、施工方案塑钢门窗是一种新型的建筑材料,外部为非金属绝缘塑料,内部龙骨骨架为金属材料。

其防雷接地技术重点解决的问题是在不影响其整体美观的前提条件下,怎样与土建主体防雷系统均压环等作等电位连接。

高层建筑门窗的土建预留等电位连接体引出方式常有两种:内置式和外露式。

对于铝合金门窗而言,其窗、门框架的引下线与预留等电位体可靠焊接即可;而对于塑钢门窗则无法采用焊接技术,而且其独立门窗框拼装成整体门窗之后,各个框架之间并没有可靠电气连接。

一般塑钢窗的钢衬被塑钢包含，无法接地，但是使用的铁件或者固定用的膨胀螺栓可考虑接地。

施工方案编制依据：1本工程建施、结施、电施设计图2《防雷与接地安装》D501-1~43《建筑电气工程施工质量验收规范》GB50303-20024《建筑施工手册》5《建筑工程安全生产管理条例》施工工艺流程：基础接地极焊接→引下线、均压环焊接→屋面避雷带焊接→等电位联结→金属外窗、金属栏杆等电位联结接地施工→接地测试井施工→接地电阻测试各种接地系统共用接地网，采用TN-S系统，设计要求接地电阻不大于1欧姆。

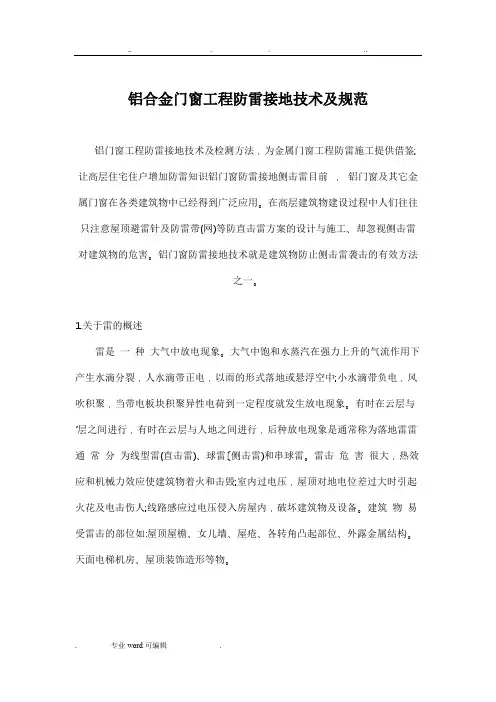

铝合金门窗工程防雷接地技术及规范铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于30m时，30m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于60m时， 60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。
