FJD31070 FJD 水利水电工程技术设计阶段混凝土面板堆石坝设计大纲范本[大、中型]水利水电勘测设计标准化信息网1 9 9 7年11月1水电站技术设计阶段混凝土面板堆石坝设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (5)3. 基本资料 (5)4. 坝体设计 (12)5.基础处理 (16)6.接缝设计 (19)7.坝体稳定计算及应力分析计算 (19)8.碾压参数与专题试验研究 (22)9.原型观测设计 (22)10.工程量计算 (23)11.设计提供的成果 (23)341 引 言1.1 任务来源根据 年 月 日电力工业部(或水电水利规划设计总院) 文要求，及 电站技术设计工作大纲，编制本电站混凝土面板堆石坝技术设计大纲。

1.2 相关建筑物的布置及对大坝的要求(1) 开敞式溢洪道紧靠左(或右)坝肩，二者以重力式挡墙联接，且与帷幕灌浆联成正体。

挡墙坡度为 。

(2) 根据枢纽布置，导流隧洞 条设于 岸，(或引水隧洞或泄洪洞)通过坝基，洞顶高程约 m 。

(3) 坝肩左(或右)岸有对外公路通过，在坝肩开挖时需一并考虑。

(4) 地面厂房设于坝后，下游坝面公路要与进厂公路联接。

(5) 开关站设于坝后，位于坝脚上，其平台高程为 m 。

其基础为坝体的一部分。

(6) 坝区内有勘探平硐需堵塞或改作排水洞。

(7) 电站进水口(或泄洪隧洞)位于坝轴线左(或右)岸，坝肩帷幕需和进水口帷幕相接，形成整体防渗帷幕。

(8) 坝顶公路通过两岸的水工建筑物(溢洪道、泄洪隧洞、电站进水口)和外部相联。

(9) 其 它。

1.3 施工轮廓进度安排根据施工总进度安排，截流后第一个洪水期坝面过水，坝面高程 m ，过水时需进行坝面保护，第二年填筑至高程 m ，坝体挡水(面板尚未浇筑)，以后逐年增高，面板分 期施工，各期高程分别为 m 、 m 。

混凝土面板堆石坝设计设计说明书目录一、基本资料：1.1、工程概况：1.2、水文：1.3、工程质量1.4、建筑材料:1.5、坝线坝型及枢纽布置方案比选：1.6、主要建筑物：二、设计依据：三、混凝土面板堆石坝趾板施工：3.1、趾板施工技术参数及布置方案：3.2、混凝土浇筑前的准备工作：3.3、混凝土原材料及其配合比要求:3.4、趾板混凝土施工工艺和施工组织：3.5、趾板混凝土质量检验及控制措施：四、混凝土面板堆石坝坝体填筑施工：4.1、填筑施工概况：4.2、主要工程量的计算:4.3、挤压式边墙施工工艺：4.4、坝体填筑施工工艺与组织：4.5、施工总进度:五、混凝土面板堆石坝面板施工:5.1、面板施工技术参数及布置方案：5.2、面板工程量计算：5.3、施工总进度安排：5.4、面板混凝土施工工艺与施工组织5.5、钢筋加工与安装工艺：5.6、止水材料施工工艺：5.7、侧模施工工艺：5.8、无轨滑模的结构设计：5.9、混凝土原材料及配合比要求:5.10、混凝土的制备和运输：5.11、混凝土浇注施工工艺：5.12、接缝止水施工工艺：5.13、面板混凝土的温控与防裂措施：5.14、雨季施工：5.15、面板混凝土施工质量检测及控制措施：5.16、主要施工机械设备：六、致谢：七、主要参考资料（载要）：河面板芭蕉堆石坝施工组织设计一、基本资料：1.1 、工程概况：芭蕉河一级水电站位于湖北省恩施自治洲鹤峰县境内，地处芭蕉河中下游河段。

坝址下距鹤峰县城11.1km。

距在建的芭蕉河二级水电站7.6km。

为芭蕉河干流开发的“龙头”电站。

本工程以发电为主，兼顾航运，养殖，旅游等综合利用。

坝址位于柳月坪，控制流域面积303.4km2，多年平均流量12.6m./s，多年平均年经流量3.97亿m3 ，水库正常蓄水位647.5m死水位616.0m，总库容0.96亿m3，库容系数14.91%，为年调节水库；本工程属III等中型工程，工程枢纽由混凝土面板堆石坝，左俺岸边开敞式益洪道。

混凝土面板堆石坝施工规范混凝土面板堆石坝施工规范SL49—94条文说明混凝土面板堆石坝施工规范SL49—94说明条文目录编制说明1 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制长江委信息研究中心馆藏 1水利水电工程施工监理适用规范全文数据库编制说明1987年12月，原水利电力部水利水电建设局根据国本《规范》是我国第一本混凝土面板堆石坝施工规范，编制过程中，特别注意广泛收集、总结我国第一批混凝土面板堆石坝工程实践经验，并参考了国外混凝土面板堆石坝的成功经验和有关技术标准。

但我国兴建混凝土面板坝的历史不长，加之编写经验所限，不足之处在所难免，希望使用者发现问题后及时函告主编单位。

长江委信息研究中心馆藏 2混凝土面板堆石坝施工规范SL49—94条文说明1 总则1(0(1 明确本规范的适用范围。

混凝土面板堆石坝的级别，可根据《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12,78)中的有关条款确定。

建于峡谷河床的混凝土面板堆石坝，在库容较小的情况下，其工程等级按标准划分可能是?、?级，但坝较高，因此必须强调当坝高超过70m时，不论工程等级，仍应遵循本规范。

1(0(2 研究和应用施工新技术、新工艺、新材料，是降低材料消耗，提高劳动生产率的有效措施，并可促进面板堆石坝施工技术水平的发展。

对此，本条强调以既积极、又慎重的科学态度，在进行试验、验证、评定后，并经主管部门批准的条件下，积极采用。

1(0(3 本条明确本规范与现行有关施工规范的协调与统一。

本规范是针对混凝土面板堆石坝施工的特有问题作出规定，以替代和补充有关施工规范中相应的导流与渡汛2(0(1 施工导流、渡汛方案的选择，是土石坝施工中极为重要的环节。

方案合理，不仅可以降低施工导流费用，还可缩短工期。

在确定施工导流渡汛方案时，要充分研究工程所在地的水文、气象、地形、地质等自然情况及施工条件，经过方案比较，择优选用。

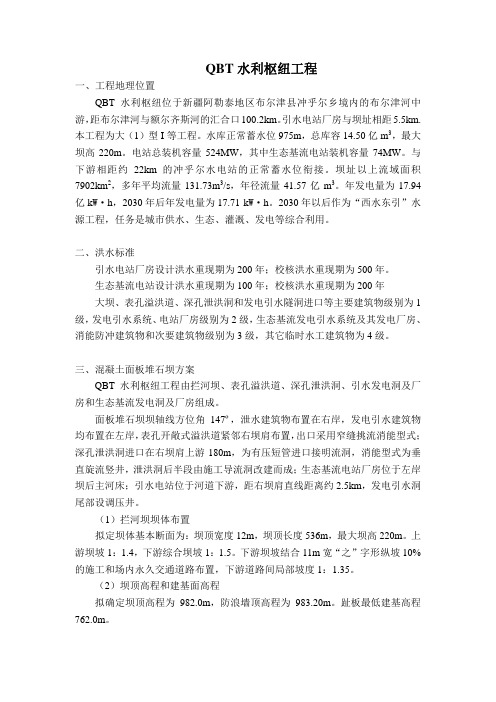

QBT水利枢纽工程一、工程地理位置QBT水利枢纽位于新疆阿勒泰地区布尔津县冲乎尔乡境内的布尔津河中游，距布尔津河与额尔齐斯河的汇合口100.2km。

引水电站厂房与坝址相距5.5km. 本工程为大（1）型I等工程。

水库正常蓄水位975m，总库容14.50亿m3，最大坝高220m。

电站总装机容量524MW，其中生态基流电站装机容量74MW。

与下游相距约22km的冲乎尔水电站的正常蓄水位衔接。

坝址以上流域面积7902km2，多年平均流量131.73m3/s，年径流量41.57亿m3。

年发电量为17.94亿k W·h，2030年后年发电量为17.71 k W·h。

2030年以后作为“西水东引”水源工程，任务是城市供水、生态、灌溉、发电等综合利用。

二、洪水标准引水电站厂房设计洪水重现期为200年；校核洪水重现期为500年。

生态基流电站设计洪水重现期为100年；校核洪水重现期为200年大坝、表孔溢洪道、深孔泄洪洞和发电引水隧洞进口等主要建筑物级别为1级，发电引水系统、电站厂房级别为2级，生态基流发电引水系统及其发电厂房、消能防冲建筑物和次要建筑物级别为3级，其它临时水工建筑物为4级。

三、混凝土面板堆石坝方案QBT水利枢纽工程由拦河坝、表孔溢洪道、深孔泄洪洞、引水发电洞及厂房和生态基流发电洞及厂房组成。

面板堆石坝坝轴线方位角147º，泄水建筑物布置在右岸，发电引水建筑物均布置在左岸，表孔开敞式溢洪道紧邻右坝肩布置，出口采用窄缝挑流消能型式；深孔泄洪洞进口在右坝肩上游180m，为有压短管进口接明流洞，消能型式为垂直旋流竖井，泄洪洞后半段由施工导流洞改建而成；生态基流电站厂房位于左岸坝后主河床；引水电站位于河道下游，距右坝肩直线距离约2.5km，发电引水洞尾部设调压井。

（1）拦河坝坝体布置拟定坝体基本断面为：坝顶宽度12m，坝顶长度536m，最大坝高220m。

上游坝坡1：1.4，下游综合坝坡1：1.5。

大学学士学位论文面混凝土面板堆石坝设计说明书摘要本文为面混凝土面板堆石坝设计说明书，根据所给基本资料及面板堆石坝的特点进行调洪演算，本设计中一共选取了四种方案，经过调洪演算并结合下游防洪要求及经济因素等的考虑，最终选择方案四，即选择堰宽为75m的方案。

本设计主要进行了调洪演算、坝体分区设计、溢洪道设计、溢洪道水面线计算、坝体渗流分析及坝体稳定计算等几个方面。

本设计中河岸溢洪道布置在河流右岸，为正槽溢洪道。

大坝高71.3m，上游坝坡坡度为1.4，下游坡度为1.3坝轴线长度为449.4m，布置在河流转弯处。

经坝体稳定分析和渗流计算，本方案满足要求。

关键词：混凝土面板堆石坝调洪演算坝体设计渗流计算稳定验算河岸溢洪道ABSTRACTThis paper for the surface of concrete face rockfill dam design specifications, according to the basic information and given the characteristics of concrete face rockfill dam for flood regulating calculation, the total selection in the design of the four kinds of solutions, through the combined with the downstream flood control requirements for flood regulating calculation, and economic factors, finally four options, which chooses the plan of dam is 75 m wide.This design mainly for flood regulating calculation, design, design of spillway, the surface spillway dam partition line, dam seepage analysis and dam body stability calculation. The design and arrangement of the spillway in the Banks of the river on the right bank of the river, spillway was right in the groove.71.3 m high dam, the upstream dam slope degree is 1.4, the downstream slope 1.3 dam axis length of 449.4 m, decorate in the bend. This scheme by the dam seepage calculation, stability analysis and meet the requirements.Keywords: concrete face rockfill dam, flood routing, design of dam body ,seepage calculation, Stability calculation, The bank spillway目录摘要 (I)ABSTRACT...................................................................................................... I I 第1章工程基本资料 . (1)1.1 流域概况及枢纽任务 (1)1.2 设计要求 (2)1.3 枢纽设计基本资料 (2)第2章调洪计算 (9)2.1调洪演算 (9)2.2方案选取 (15)第3章坝址选择及枢纽布置 (17)3.1 坝址及坝型选择 (17)3.2 枢纽总体布置 (18)3.3土石坝坝型选择 (18)3.4大坝轮廓拟定 (19)3.5混凝土面板、趾板设计 (25)3.6分缝止水设计 (27)第4章坝体计算 (29)4.1渗流分析 (29)4.2坝体稳定分析 (36)4.3坝体沉降计算 (46)第5章坝基处理 (49)5.1基础处理 (49)5.2 细部构造设计 (50)第6章溢洪道设计 (53)6.1泄水方案选择 (53)6.2溢洪道选线 (53)6.3溢洪道设计 (53)6.4溢洪道水力计算 (56)结语 (65)专题：河岸溢洪道的适用条件 (67)外文文献及翻译 (71)Fuzzy Earthwork Dynamic Allocation and Optimization for Construction of High Concrete Face Rockfill Dam (71)高混凝土面板堆石坝施工过程中土石方分配的模糊优化 (75)参考文献 (79)谢辞 (80)第1章工程基本资料1.1 流域概况及枢纽任务1.1.1流域概况虞江位于我国西南地区，流向自东向西北，全长约122公里，流域面积2558平方公里，在坝址以上流域面积为780平方公里。

混凝土面板堆石坝施工一、混凝土面板堆石坝分区混凝土面板坝的防渗系统由基础防渗工程、趾板、面板组成，其特点是堆石坝体能直接挡水或过水，简化了施工导流与度汛，枢纽布置紧凑，能充分利用当地材料。

面板坝可以分期施工，便于机械化施工，施工受气候条件的影响较小。

面板堆石坝上游面有薄层面板，面板可以是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。

坝身主要是堆石结构，良好的堆石材料可尽量减少堆石体的变形，为面板正常工作创造条件，是坝体安全运行的基础。

坝体部位不同，受力状况不同，对填筑材料的要求也不同，所以应对坝体进行分区（图4-16）。

面板下垫层区的主要作用在于为面板提供平整、密实的基础，将面板承受的水压力均匀传递给主堆石体。

过渡区位于垫层区与主堆石区之间，其主要作用是保护垫层区在高水头作用下不致破坏，其粒径、级配要求符合垫层料与主堆石料间的反滤要求。

主堆石区是坝体维持稳定的主体，其石质好坏、密度、沉降量大小，直接影响面板的安危。

次堆石区起保护主堆石体及下游边坡稳定的作用，要求采用较大石料填筑，由于该区的沉降变形对面板已影响甚微，故对石质及密度要求有所放宽，但150m以上高坝不宜降低。

图4-16 混凝土面板堆石坝的坝体分区剖面图一般面板坝的施工程序：岸坡坝基开挖清理→趾板基础及坝基开挖→趾板混凝土浇筑→基础灌浆→分期分块填筑主堆石料。

垫层料必须与部分主堆石料平起上升，填至分期高度时用滑模浇筑面板，同时填筑下期坝体，再浇混凝土面板，直到坝顶。

堆石坝填筑的施工设备、工艺和压实参数的确定，和常规土石坝非黏性土料施工没有本质区别。

二、填筑施工方案制定堆石坝施工前要进行坝体填筑方案规划，主要内容如下：（1）根据合同要求的总工期目标、导流度汛方式及其设计标准确定施工分期方案、施工进度及施工方法。

（2）根据施工分期方案确定各阶段的坝体填筑断面及各坝区料的工程量。

（3）确定填筑料的来源，选定填筑料的生产、加工及运输方式。

（4）根据施工进度各阶段坝体填筑的起止时间，计算施工强度。

混凝土堆石坝面板混凝土施工方案施工方案：xx水电站大坝混凝土面板堆石坝的施工分为两期，其中一期混凝计约 m3.一期面板施工范围内的为5#～31#面板，其中1#～10#和23#～31#面板宽度均为6m，11#～22#面板宽度则均为12m。

为满足大坝蓄水节点目标，将面板以EL3260m高程划分两期施工，EL3260m以下为一期面板，EL3260m以上为二期面板。

大坝面板施工所需材料等均存放在坝顶。

施工布置：大坝一期面板施工的主营地规划在原铁二十三局砂石料场位置，共规划6排施工住房，共60间，计2592m2.施工所需的钢筋台车、下料斗、拉模等在施工营地进行加工。

大坝面板浇筑施工道路分为三条。

2.3 风、水、电布置为了满足施工需要，我们在大坝坝前EL3262m填筑面适当位置布设了一台21m3移动空压机进行供风。

同时，我们使用原大坝施工供电线路进行施工供电。

为了保证施工的顺利进行，我们采取了从右岸系统水池交通洞进口EL3305.0m位置接口处经EL3265m路-大坝坝前右岸趾板（EL3262m）-左岸趾板（EL3262m）设置供水线路，坝面上每隔20m设置供水节阀的措施。

2.4 施工排水为了排除雨水、施工废水、地下水、坝体渗水等，我们在坝前趾板区上游附近设立了临时集水井，并布置了4台XA100/26A型离心水泵（二用二备，扬程70m，流量792m3/h，功率100KW）。

2.5 施工照明为了满足施工需要，我们在原大坝施工照明系统基础上，在左右岸各增加了一台探照灯。

2.6 施工通信我们在施工区内主要使用手机结合手持式对讲机进行通信。

3 施工准备3.1 配合比试验我们已经上报并获批了面板施工所需的混凝土配合比。

3.2 安全爬梯制作面板施工期间，我们采用麻绳软梯作为上下交通工具。

3.3 受料斗加工为了顺利将混凝土进入溜槽，我们特制作了受料斗，宽度为3.0m。

受料斗由受料平台加设配重块结合挤压边墙坡面加设固定，并采用1.8m×1.8 m×1.5 m混凝土预制块拉固。

混凝土面板堆石坝面板混凝土施工1 工程概况清江水布垭混凝土面板堆石坝位于湖北省巴东县水布垭境内，上距恩施市117km ，下距隔河岩水利枢纽92km 。

坝顶高程405.0m ，最大坝高233m ，大坝上游坝坡1:1.4，下游平均坝坡1:1.4。

混凝土面板总面积13.84万m 2，总方量8.14万m 3。

面板共有55条块，分16m 和8m 宽两种，最大坡长392.16m 。

面板厚度从上至下逐渐变厚，顶厚30cm ，底部最大厚度110cm 。

面板分三期浇筑，一期浇筑高程为177.0m 至278.0m 。

一期面板面积为3.15万m 2，混凝土方量为2.8万m 3，钢筋制安2870吨，共有19块，其中16m 宽18块，8m 宽1块，单块最长173.77m 。

面板总体平面布置见下图1。

405.09×160016×80018×1600120010×800800L6177.0三期面板二期面板一期面板346.0278.0L17～L7R13～R28L3R1R9R5R12L1R29～R38图1 水布垭大坝面板分布图横0＋660横0＋652横0＋380横0＋188横0＋092横0＋0002 施工平面布置一期混凝土面板是在坝体填筑到高程288m 后开始施工，其施工平台布置在288m 高程，平台宽40m ，长300m 。

2.1 施工道路混凝土的水平运输主要利用左岸7#公路及7#公路下段从拌和系统运至坝前高程288m平台，同时在高程288m平台上布置12m宽的交通通道以满足混凝土卸料、钢筋台车运输、吊装滑模、卷扬机就位及坝面现场铜止水加工等需要。

为了解决面板坡面上下交通需要，分别在横0+164、0+244、0+292m桩号处各设置一套钢楼梯，总长度为492m。

2.2 施工用水沿坝前辅设一趟Φ100mm的供水管与左岸趾板主供水管相连，每隔16m设三通和闸阀，以满足面板施工用水和养护用水。

混凝土面板堆石坝施工规范目次l 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制附录A 质量检查的主要项目及技术要求条文说明1 总则1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝)的施工。

四、五级混凝土面板堆石坝施工，可参照执行。

对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。

1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。

1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。

2 导流与渡汛2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。

2.0.2 施工导流方案的选择，应充分利用下列有利因素：(1)未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。

(2)施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。

2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。

2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。

石笼块石必须符合设计要求。

坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。

2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。

2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。

3 坝基与岸坡处理3.1 一般规定3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。

处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。

如发现新的地质问题，应及时研究处理。

3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。

3.2 坝基与岸坡开挖3.2.1 趾板部位的地基开挖可分两步进行。
