第一章编制说明1.1 编制内容及范围本施工方案内容包括施工方法及施工程序、施工部署、主要施工技术措施、总图布置及人力、机械配置；质量、进度、安全和文明施工、环境保护等管理措施，从工程滑模施工组织开始到滑模施工结束全过程的组织管理和施工措施。

1.2 编制依据1.2.1安徽六国化工股份有限公司和中国化学工程第十一建设公司签订的煤储运工程施工合同。

1.2.2东华工程科技股份有限公司设计的六国化工合成氨尿素项目煤储运工程施工图纸、图纸会审记录。

1.2.3中国化学工程第十一建设公司铜陵项目部编制的气化装置煤储运工程施工组织设计。

1.2.4本工程所执行的施工规范、规程、质量验收、评定标准等，主要如下表：第二章工程概况及施工特点2.1 总体简介该工程为安徽六国化工股份有限公司合成氨尿素项目气化装置煤筒仓及储运工程，是经安徽省发改委列项，被列入安徽省2009年第一批“861”行动计划重点工程建设项目，由东华科技工程股份公司设计，建设工期34 个月。

本工程主要单位工程有：储仓范围内的所有建筑安装工程，筒仓至煤浆制备的粉煤料仓进料口、筒仓至锅炉工号的粉煤料仓进料口的建安工程，供配电系统。

2.2 工程概况本工程位于铜陵市横港循环经济工业示范园区内、六国公司西北侧，占地406亩，距市区约9公里。

本工程主要为8个煤筒仓储库，桩基础以上为整体筏板式钢筋混凝土基础，其中1-3#煤筒仓为一组，4-8#煤筒仓为一组，基底标高为-2.7m，底板厚2.2m，▽-0.5m以上为钢筋混凝土筒体结构,筒体外直径为23.32m,内径为22.62m,筒顶标高为38m,筒体壁厚为350mm,筒内标高17m以下为钢筋混凝土漏斗,仓顶为锥壳顶板,顶板厚度为500mm。

筒体结构的主要实物工程量（见下表）。

2.3 施工特点本工程主体为8个直线式排列的钢筋混凝土筒仓结构，高度较高且直径较大，总混凝土量约7060m3，钢筋约1440t,适宜采用滑模施工工艺施工。

滑模施工案例滑动模板施工工艺在我国已沿用了几十年，70年代发展成为液压滑升模板。

在滑模施工中，广泛地使用Φ25或Φ28钢筋做支承杆，与之相应的设备是3～5t的穿心式千斤顶，每次爬升行程为2.5cm。

进入80年代以来，用滑模工艺施工的工程有所增加。

用得最多的烟囱滑模最高已达240m。

高塔的滑模目前的高记录是沈阳电视塔(305m)。

随着高层建筑的发展，滑模施工工艺更显出其优越性，因而采用滑模工艺的也就越来越多。

那么在滑模施工案例中应高度重视的几个方面是什么呢，河南远达滑模工程技术服务有限公司为您解答。

1)施工前，对混凝土的配合比、外加剂进行试验工作，测定混凝土的塌落度、凝固时间，为滑模做好技术准备。

2)从滑模组装到混凝土浇筑施工，严格按照结构物周边线进行控制，确保其垂直度，偏差满足施工质量技术要求。

3)严格按照分层分片对称浇筑混凝土，每次滑升间隔时间不超过2小时，滑升高度最大不超过300mm。

4)每次浇筑后必须露出最上面一层横筋，钢筋绑扎间距符合要求，每层钢筋基本上呈一水平面，上下层之间接头要错开，竖筋间距按设计布置均匀，相邻钢筋的接头要错开，在同一水平面的钢筋接头数应小于总数的1/5。

5)盘上要经常备用一部分钢筋，竖筋不超过50根，横筋不少于3层。

6)在滑升的过程中，每次滑升要进行一次测量工作，发现问题及时处理。

7)交接班应在工作面进行，了解上班滑升情况和发现问题，制定本班的滑升方式，并滑升2--3个行程进行测定。

8)加强设备的使用和维护工作，控制箱在每次滑升前油泵空转1--2分钟，给油终了时间2--3秒，回油时间不少于10秒，在滑升过程中应了解设备运行状态，有无漏油和其它异常现象，工作不正常的千斤顶要及时更换，拆开检修备用。

9)因故停止浇筑混凝土超过2小时，应采取“紧急停滑措施”，并对停工造成的施工缝认真处理。

目前，河南远达滑模工程技术服务有限公司拥有滑模设备6000余套，能够同时满足150余座22m以上筒仓及数十座烟囱的滑模工程施工;拥有塔吊、砼搅拌站，铲车、砼泵车、工程用汽车等大型总承包施工设备20余台，可以承担数亿元的工程项目。

筒仓滑模施工偏扭的原因及防治措施
郑云奇
【期刊名称】《吉林水利》
【年(卷),期】2001(000)010
【摘要】分析筒仓滑模施工中,仓壁产生偏扭的原因,提出相应的预防措施,并阐述筒仓仓壁发生偏扭所采取的纠正措施.
【总页数】3页(P34-36)
【作者】郑云奇
【作者单位】中铁十三局集团有限公司第五工程处,吉林,长春,130031
【正文语种】中文
【中图分类】TU249.2
【相关文献】
1.大力级千斤顶滑模工程偏扭控制措施 [J], 曹全民;游淑勤
2.圆筒壁结构滑模偏扭原因及防治 [J], 陈廷森
3.筒仓滑模偏扭控制技术 [J], 李小强;石恩河
4.超大直径筒仓滑模偏扭控制 [J], 仇新胜;刘慧君
5.中小直径煤仓滑模施工扭偏原因及控制措施 [J], 刘松林
因版权原因，仅展示原文概要，查看原文内容请购买。

中粮黄海粮油有限公司4000t/D大豆蛋白项项目筒仓工程施工方案编制：日期：2009年5月10日目录1、编制说明项目名称编制目的、宗旨编制依据本工程采用规范标准2、工程概况概况施工范围工期及质量要求3、总体施工部署总体指导思想施工部署原则施工重点及难点施工部署4、组织管理项目组织机构与总承包的配合与监理的配合与设计人员的配合5、施工准备4 4 4 4 4 5 5 6 6 7 77 7 7 9 8 810 10 9技术准备物资准备劳动力准备施工现场准备6、施工计划施工总体进度计划人力资源配备及安排计划施工现场机具需用计划7、施工总平面图布置布置原则施工用电施工用水施工道路及排水施工大临设施施工平面布置8、主要施工方法及技术措施筒仓普通土建结构施工筒仓滑模施工季节性施工措施9、项目管理目标及创优措施工程管理目标质量保证体系及保证措施工期保证措施文明施工措施环境及卫生保证措施成品保护措施服务及保修措施1011 11 11 111112 18 21 21 212122 22 22 22 25 284142 22 32 39 444445 56 566263 66 701.编制说明项目名称：本工程项目为中粮黄海粮油(山东)有限公司4000T/D大豆蛋白项目的豆粕立筒仓和6万吨大豆立筒仓。

本施工方案主要针对工程施工的核心部分----滑模施工来进行编制。

编制目的、宗旨本施工组织设计是为满足筒仓工程豆粕立筒仓和6万吨大豆立筒仓滑模顺利施工需要编制的。

编制的指导思想是：编制时为业主着想，施工时对业主负责，竣工时让业主满意，同时在经济上合理，技术上可靠的前提下，保质、保量、保工期。

编制依据本施工组织设计编制依据是施工合同、施工图纸、中国现行规范、规程、标准；ISO9001:2000、ISO14001:1996、OHSAS18001:1999整合型管理体系标准。

并结合以往施工同类工程特点、施工经验，根据我公司施工能力、技术装备状况制定的。

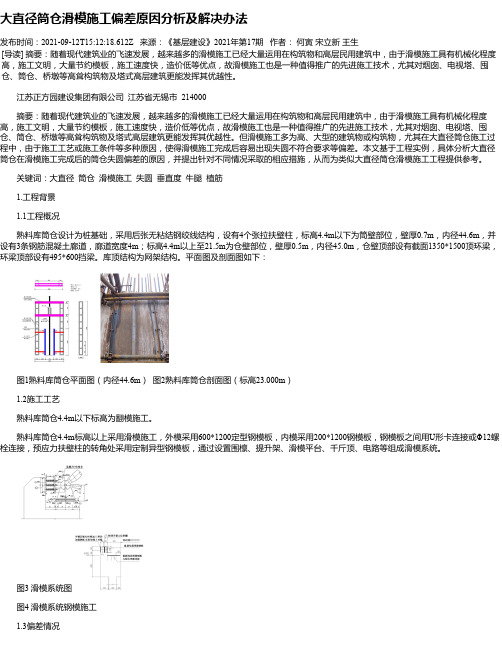

大直径筒仓滑模施工偏差原因分析及解决办法发布时间：2021-09-12T15:12:18.612Z 来源：《基层建设》2021年第17期作者：何寅宋立新王生[导读] 摘要：随着现代建筑业的飞速发展，越来越多的滑模施工已经大量运用在构筑物和高层民用建筑中，由于滑模施工具有机械化程度高，施工文明，大量节约模板，施工速度快，造价低等优点，故滑模施工也是一种值得推广的先进施工技术，尤其对烟囱、电视塔、囤仓、筒仓、桥墩等高耸构筑物及塔式高层建筑更能发挥其优越性。

江苏正方园建设集团有限公司江苏省无锡市 214000摘要：随着现代建筑业的飞速发展，越来越多的滑模施工已经大量运用在构筑物和高层民用建筑中，由于滑模施工具有机械化程度高，施工文明，大量节约模板，施工速度快，造价低等优点，故滑模施工也是一种值得推广的先进施工技术，尤其对烟囱、电视塔、囤仓、筒仓、桥墩等高耸构筑物及塔式高层建筑更能发挥其优越性。

但滑模施工多为高、大型的建筑物或构筑物，尤其在大直径筒仓施工过程中，由于施工工艺或施工条件等多种原因，使得滑模施工完成后容易出现失圆不符合要求等偏差。

本文基于工程实例，具体分析大直径筒仓在滑模施工完成后的筒仓失圆偏差的原因，并提出针对不同情况采取的相应措施，从而为类似大直径筒仓滑模施工工程提供参考。

关键词：大直径筒仓滑模施工失圆垂直度牛腿植筋 1.工程背景1.1工程概况熟料库筒仓设计为桩基础，采用后张无粘结钢绞线结构，设有4个张拉扶壁柱，标高4.4m以下为筒壁部位，壁厚0.7m，内径44.6m，并设有3条钢筋混凝土廊道，廊道宽度4m；标高4.4m以上至21.5m为仓壁部位，壁厚0.5m，内径45.0m，仓壁顶部设有截面1350*1500顶环梁，环梁顶部设有495*600挡梁。

库顶结构为网架结构。

平面图及剖面图如下：图1熟料库筒仓平面图（内径44.6m）图2熟料库筒仓剖面图（标高23.000m） 1.2施工工艺熟料库筒仓4.4m以下标高为翻模施工。

6.选煤厂工程筒仓滑模监理实施细则编制：审核：批准：中煤科工集团重庆设计研究院有限公司 XXX工程项目监理部X年X月X日目录1 工程概况…………………………………………………………1.1 工程项目概况………………………………………………1.2 专业工程概况………………………………………………2 专业工程的特点、重点、难点……………………………………3 监理工作依据……………………………………………………4 监理工作流程……………………………………………………4.1 施工方案审批程序…………………………………………4.2 材料、成品、半成品质量控制监理工作程序………………4.3 滑模工程质量控制监理工作程序…………………………5 监理工作控制要点………………………………………………5.1 滑模装臵监理工作控制要点……………………………5.2 滑空加固监理工作控制要点………………………………5.3停滑施工和施工缝处理的监理工作控制要点………………5.4 滑模施工监理工作控制要点……………………………6 监理工作方法及措施……………………………………………6.1 施工准备阶段监理工作方法与措施…………………6.2 施工阶段监理工作方法与措施…………………………6.3 质量验收阶段监理工作方法与措施……………………7 安全与文明施工管理…………………………………………滑模工程监理实施细则1 工程概况1.1 工程项目概况（工程项目的名称、地点、工程规模、开竣工日期、参建单位等）1.2 专业工程概况（专业工程结构类型、设计参数及构造要求等）2 专业工程的特点、重点、难点（略）3 监理工作依据3.1 已经公司总工程师批准的本工程监理规划；3.2 已经批准的本工程施工组织设计（方案）；3.3 施工设计图纸、设计变更文件等；3.4 委托施工监理合同、施工合同以及招投标文件3.5 行业主管部门现行有关建设工程管理的文件规定3.6 各类标准、规范：（不限于）1 工程测量规范 GB500262 建筑工程冬季施工规程 JGJ1043 建设工程监理规范 GB503194 工程建设标准强制性条文5 钢结构设计规范 GB500176 滑动模板工程技术规范 GB501137 混凝土结构工程施工及验收规范 GB502048 建筑施工高处作业安全技术规程 JGJ809 液压滑动模板施工安全技术规程 JGJ6510 施工现场临时用电安全技术规范 JGJ4611 组合钢模板技术规范 GB5021412 建筑结构荷载规范 GB5000913 建筑工程施工质量验收统一标准 GB5030014 钢结构工程施工及验收规范 GB5020515 建筑施工安全检查标准 JGJ5916 建设工程文件归档整理规范 GB/T5032817 相关地方规范标准4 监理工作流程4.1 施工方案审批程序4.2 材料、成品半成品质量控制监理工作程序4.3 滑模工程质量控制监理工作程序滑模施工主要包含滑模准备、滑模组装、正常滑升和滑模装臵拆除等几个主要阶段，滑模准备包含滑模装臵设计、滑模装臵制作、人力、机械设备的准备工作，根据工艺特点划分以下不同的工艺流程。

大直径筒仓库壁变截面滑模施工工法河北省第四建筑工程公司１。

前言大直径筒仓多为单侧变截面仓壁，内壁垂直,外壁倾斜回收.其施工技术难点有:直径大、截面尺寸变化对滑模体系的刚度和稳定性提出了更高的要求．我公司有多年施工此类工程的技术经验积累，并不断地进行技术创新，通过研究实现仓壁变截面作业随同混凝土滑模施工同步实施,形成了钢筋混凝土筒仓施工技术体系应用研究之一的“大直径筒仓库壁变截面滑模施工技术研究＂课题，攻克了筒仓主体结构施工中的技术难题,具有技术可靠、工期短、成本低、质量控制好等突出特点.于20１０年３月通过河北省住房和城乡建设厅组织的专家鉴定，荣获河北省建设行业科技进步一等奖。

２。

工法特点2。

1改进滑模体系，增强了滑模体系的刚度和整体性,随滑模体系架体的提升，通过收分装置完成库壁变截面施工。

2。

2该工法技术先进,降低了施工难度，保证了工程质量，减少了高空作业量及施工安全风险,缩短了工期,降低了成本.3。

适用范围适用于大直径筒仓库壁变截面形式的钢筋混凝土筒仓主体结构施工。

4。

工艺原理在成熟滑模施工工艺的基础上,通过对滑模支撑体系结构形式的改进，实现仓壁变截面作业随同混凝土滑模施工同步实施。

达到提高混凝土工程结构整体性,缩短工期，降低施工成本的目的。

5。

施工工艺流程及操作要点5．1施工工艺流程:5.２操作要点5。

２。

１技术准备(１)需根据工程结构设计要求及现行有关规范、规程等要求，进行滑模装置的设计;确定垂直与水平运输方式及能力;选配相适应的运输设备；进行混凝土配合比设计，确定浇筑顺序、浇筑速度、入模时限；确定施工精度的控制方案,选配观测仪器及设置可靠的观测点;制定初滑程序、滑升制度、滑升速度和停滑措施；制定施工特殊部位的处理方法和安全措施。

以及特殊气候条件下施工的技术措施。

(2)提出各种构件、机具设备、电气设备的加工计划、需用计划和材料技术等。

(３）编制相关的施工组织设计或施工技术方案。

5。

2。

钢筋混凝土烟囱滑模施工筒身垂直度控制钟英卓;崔忠辉;潘冬【摘要】钢筋混凝土烟囱属于高耸构筑物,由于其自身的圆锥形变截面筒体结构特性,决定了烟囱的筒身垂直度控制至关重要,筒身垂直度不仅关系到钢筋混凝土烟囱的外观质量,同时也关系到施工过程中的安全.文章通过曹妃甸180米烟囱滑模施工实例介绍了钢筋混凝土烟囱滑模施工筒身垂直度控制措施.【期刊名称】《中国高新技术企业》【年(卷),期】2010(000)012【总页数】3页(P151-153)【关键词】烟囱滑模施工;筒身垂直度;设备组装;精度控制;纠偏控制;钢筋混凝土【作者】钟英卓;崔忠辉;潘冬【作者单位】中国二十二冶集团有限公司,河北,唐山,063030;中国二十二冶集团有限公司,河北,唐山,063030;中国二十二冶集团有限公司,河北,唐山,063030【正文语种】中文【中图分类】TU755本工程为首钢京唐钢铁厂一期一步AB焦炉180m钢筋混凝土烟囱，筒身底部直径为13.98m，出口直径为6m，壁厚由540mm逐步变为200mm，筒身以2%的坡度收分，混凝土强度等级为C30，内衬为MU10烧结普通粘土砖，隔热层为散装珍珠岩，采用液压滑模施工工艺。

由于本工程是争创“鲁班奖”的工程，对筒身外观质量要求比较高，为此我们采用液压无井架滑模施工工艺，此工艺具有如下特点：1.滑模工艺是一种连续成型的快速施工方法，滑模结构混凝土的成型是靠沿其表面运动的模板来实现的，成型后很快脱模。

2.滑模施工的全部荷载是依靠埋设在混凝土中刚度较小的支撑爬杆来承受的，滑升出模的混凝土强度很低，因而施工中的一切活动都必须保证与混凝土的强度的增长相协调。

3.滑模施工是动态下的施工，为了保证工程质量和施工安全，必须及时采取有效措施，严格控制筒身垂直度等各项偏差，确保工程质量及施工平台的稳定可靠。

本工程是我公司目前所承建的最高烟囱，同时也是争创“鲁班奖”的工程，其施工质量好坏直接影响到我公司的品牌工程形象。
