钢栈桥设计方案327

目录一、概述 (2)二、设计标准 (3)三、钢桥设计及施工方法 (3)四、钢便桥各部位受力验算 (5)五、栈桥主要材料计划 (9)六、机具使用计划 (10)七、劳力资源计划 (10)八、施工进度计划 (10)九、钢桥施工质量保证措施 (10)十、钢桥施工安全保证措施 (11)十一、文明施工、环境保护保证措施 (11)十二、其它事项 (13)十三、栈桥的拆除 (13)钢栈桥专项施工方案一、概述由我局承建的铁路工程因施工需架设两座经济实用又安全的钢栈桥。

根据现场地形地貌并结合荷载使用要求，经过现场勘查我部架设的钢桥规模为：1#便桥长约150米（即鸡角屿大桥1#-5#墩栈桥），2#便桥长约80米（即鸡角屿特大桥35#-38#墩栈桥），桥面净宽均为4.5米，标准跨径为12米。

桥位布置形式：考虑到下部结构（承台）套箱施工需要，两座便桥内边距离承台1.5米。

钢便桥结构特点如下：1、基础结构为：钢管桩基础2、下部结构为：工字钢横梁3、上部结构为：贝雷片纵梁4、桥面结构为：装配式公路钢桥用桥面板5、防护结构为：小钢管护栏如下图所示：（桥面板4.5×1.26m贝雷片纵梁3.0×1.5m工字钢横梁钢管桩便桥横向草图二、设计标准①、计算行车速度：5km/h②、设计荷载：载重500KN施工车辆③、桥跨布置：12m连续贝雷梁桥④、桥面布置：净宽4.5m三、钢桥设计及施工方法1、基础及下部结构设计（1）钢便桥钢管桩基础布置形式：单墩布置3根钢管（桩径ф32.5cm，壁厚6 mm），横向间距2.5m，桩顶布置2根28cm工字钢横梁，管桩与管桩之间用10cm槽钢水平向和剪刀向牢固焊接。

如果个别墩位入土深度不足应施打6根钢管，设置成排架桩基础。

栈桥施工采用50t履带吊机配合振动打桩锤施打桩基础（如下图），利用履带吊分块吊装至栈桥顶进行组拼后，在栈桥顶利用履带吊机完成打入桩的施工。

履带吊吊起振动锤及桩对位后进行施打到设计深度，依次完成打入桩施工。

钢栈桥施工方案一、工程概略线路总共需搭设栈桥17座，栈桥总长871米，宽4.5米，桥面铺设钢板，采用钢管桩基础和贝雷钢梁。

修建贯串便道，在跨主要河藕池河、安乡、瓦池河、虎渡河处修建栈桥。

二、施工方案1、总体思绪在沿线贯串便道的修建进程中，河中栈桥是控制性工程，需求尽早开工，目前两岸便道还处于征地阶段，便道还未末尾施工，栈桥的前期预备任务必需提早停止，保证便道提早贯串，2、栈桥概略栈桥是施工机械、资料和施工人员的上桥通道，同时也是施工电缆线、水管等的依托结构。

桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成，下设横向垫I45b工字钢与钢管桩基结合。

其上横向铺I25a工字钢，间距150cm，横向工字钢上纵向铺设I12.6工字钢，间距30cm，再其上铺10mm厚的钢板，栈桥两侧设栏杆〔高度为1.0米〕。

栈桥桥墩采用桩基排架，栈桥基础为直径Φ800mm、壁厚8mm的钢管桩,栈桥为12米一跨，桩长依据河床、承载力变化而变化，运用［20剪刀撑横向结合钢管桩，位置依据施工水位确定。

2.1、栈桥位置、长度一览表栈桥位置散布如以下图：3、栈桥设计3.1栈桥运用要求:⑴栈桥承载力满足：500kＮ履带吊吊重200KN在桥面行走要求、400kN混凝土罐车行走要求。

⑵栈桥的平面位置不得阻碍钻孔桩施工及承台施工，可以满足整个施工时期的要求。

3.2栈桥布置方式栈桥结构表示图3.3栈桥结构栈桥设计最大跨径12m，下部结构为每排两根φ80cm*8mm钢管，间距4.0m，钢管桩入土深度不小于8m，〔桩底进入局部冲刷线以下不小于5m〕；钢管桩顶面的分配梁为两根I45b工字钢；主梁为两片一组的贝雷梁，共两组，两组贝雷梁之间间距3.0m，每3m设置一道槽钢剪刀撑，主梁每隔50m左右设置一道伸缩缝，缝宽10cm；桥面宽度4.5m，贝雷梁上的分配梁采用I25a，间距1.5m，分配梁上铺I12.6，间距30cm，顶面铺设10mm厚钢板；栏杆采用φ48x3钢管，立杆间距3m，栏杆高1.0m。

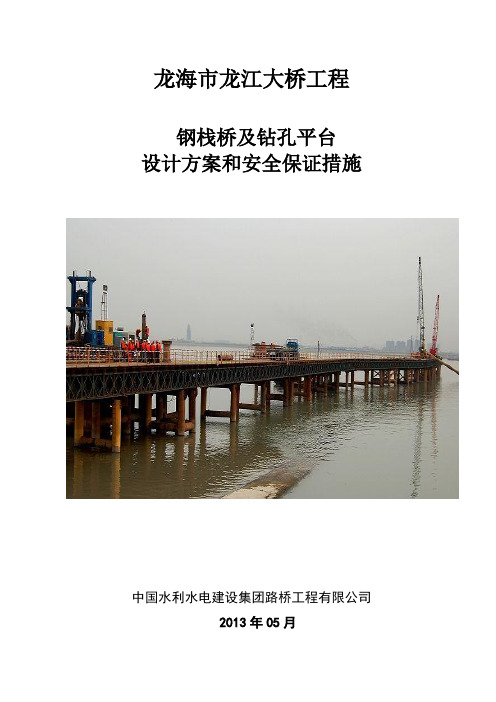

龙海市龙江大桥工程钢栈桥及钻孔平台设计方案和安全保证措施中国水利水电建设集团路桥工程有限公司2013年05月龙海市龙江大桥钢栈桥设计一、基本资料设计中采用流量Q1%=9010m3/s，流速V1%=2.33m/s，潮水位标高为4.77m，最大潮差5.00m，设计风压为800Pa（计算风速：35.8m/s，12级以上飓风）；根据《龙海市龙江大桥工程地质勘察报告》,栈桥范围内河床多为淤泥、中砂、卵石土所覆盖，下卧花岗岩，河床标高-7.63m～0m。

二、方案设计计算参考资料1、《龙海市龙江大桥工程两阶段施工图设计》2、《龙海市龙江大桥工程地质勘察报告》3、《公路桥涵设计通用规范》JTG D60-20044、《建筑结构可靠度设计统一标准》（GB 50068-2001）5、《钢结构设计规范》GB50017-20036、公路施工手册《桥涵》上、下册人民交通出版社7、《路桥施工计算手册》人民交通出版社8、《钢结构（第二版）》中国建筑工业出版社9、《装配式公路钢桥多用途使用手册》（广州军区工程科研设计所）10、公路工程《简明施工计算手册》中国建筑工业出版社三、栈桥结构拟定栈桥纵向等跨径9m，五孔一联，每联两端为制动墩，制动墩设2排钢管桩间距3米；桥面宽6m，栈桥桥面标高6.79m。

Ⅰ钢栈桥立面布置图钢栈桥横桥向布置图每墩台钢管桩采用3根φ426×12mm钢管桩，钢管桩入土深度由计算分析及地质条件决定；管桩横向采用［16槽钢作剪刀撑；刚性墩的纵向和横向采用［16槽钢作为剪刀撑，以增强其稳定性。

钢管桩横桥向支撑大样图钢管桩制动墩纵桥向支撑大样图钢管桩顶帽梁采用2I36a工字钢，帽梁钢管桩焊接形成整体框架体系；纵梁采用3组国产贝雷梁,双排单层布置；贝雷梁纵梁上采用I16工字钢上分配梁横桥向布设，间距30cm；桥面板采用δ＝6mm防滑钢板。

桥面安全护栏采用φ48mm钢管。

工字钢横梁加劲构造详图贝雷片横向连接及横向位移限位设施四、 设计方法1、采用容许应力法设计计算2、容许应力法安全储备系数的设定钢栈桥属临时结构；钢结构容许应力提高系数～见《公路桥涵钢结构及木结构设计规范》（JTJ 025-86））；本方案取容许应力法计算时的最小安全储备系数K=～(重要构件不小于。

目录一、概述 (2)二、设计标准 (3)三、钢桥设计及施工方法 (3)四、钢便桥各部位受力验算 (5)五、栈桥主要材料计划 (9)六、机具使用计划 (10)七、劳力资源计划 (10)八、施工进度计划 (10)九、钢桥施工质量保证措施 (11)十、钢桥施工安全保证措施 (11)十一、文明施工、环境保护保证措施 (12)十二、其它事项 (13)十三、栈桥的拆除 (13)钢栈桥专项施工方案一、概述由我局承建的铁路工程因施工需架设两座经济实用又安全的钢栈桥.根据现场地形地貌并结合荷载使用要求,经过现场勘查我部架设的钢桥规模为：1号便桥长约150米(即鸡角屿大桥1号-5号墩栈桥),2号便桥长约80米(即鸡角屿特大桥35号-38号墩栈桥),桥面净宽均为4.5米,标准跨径为12米.桥位布置形式：考虑到下部结构(承台)套箱施工需要,两座便桥内边距离承台1.5米.钢便桥结构特点如下：1、基础结构为：钢管桩基础2、下部结构为：工字钢横梁3、上部结构为：贝雷片纵梁4、桥面结构为：装配式公路钢桥用桥面板5、防护结构为：小钢管护栏如下图所示：贝雷片纵梁3.0×1.5m工字钢横梁钢管桩便桥横向草图二、设计标准①、计算行车速度：5千米/h②、设计荷载：载重500KN施工车辆③、桥跨布置：12米连续贝雷梁桥④、桥面布置：净宽4.5米三、钢桥设计及施工方法1、基础及下部结构设计(1)钢便桥钢管桩基础布置形式：单墩布置3根钢管(桩径ф32.5厘米,壁厚6 米米),横向间距2.5米,桩顶布置2根28厘米工字钢横梁,管桩与管桩之间用10厘米槽钢水平向和剪刀向牢固焊接.如果个别墩位入土深度不足应施打6根钢管,设置成排架桩基础.栈桥施工采用50t履带吊机配合振动打桩锤施打桩基础(如下图),利用履带吊分块吊装至栈桥顶进行组拼后,在栈桥顶利用履带吊机完成打入桩的施工.履带吊吊起振动锤及桩对位后进行施打到设计深度,依次完成打入桩施工.每排钢管桩下沉到位后,进行桩之间的剪刀撑连接,增加桩的稳定性,钢管桩长度需根据现场尺寸下料.-0.4050t履带吊施打栈桥钢管桩示意图(2)插打钢管桩技术要求：①严格按设计书要求的位置和标高打桩.②钢管桩中轴线斜率<1％L.③钢管桩入土(进入土层)深度必须大于8米,实际施工过程由于各个支墩地质情况复杂,管桩终孔高程应以DZ60桩锤激振1分钟仍无进尺为准.(3)钢管桩的清除：在墩身完成后,按照逆顺序拆除钢管桩.2、上部结构设计桥梁纵梁各跨跨径均为12米.根据行车荷载及桥面宽度要求,12米跨纵梁布置单层4片国产贝雷片(规格为150厘米×300厘米),横向布置形式为：90厘米+180厘米+90厘米,贝雷片纵向用贝雷销联结,横向用90型定型支撑片联结以保证其整体稳定性,贝雷片与工字钢横梁间用U型铁件联结以防滑动.4、桥面结构设计桥面采用装配式钢桥定型桥面板(设计规定最大荷载为挂车—80级,故受力不再做验算),单块规格为4.5米×1.26米,桥面板结构组成为：5.5米米厚印花钢板、12厘米工字钢底横肋(间距30厘米)、12厘米槽钢底竖肋(间距65厘米).制作好的桥面板安放在贝雷片纵梁上并用螺栓联结,为安装桥面栏杆需要每隔一片面板间安装1根12厘米槽钢.5、防护结构设计桥面采用小钢管(直径 4.8厘米)做成的栏杆进行防护,栏杆高度 1.2米,栏杆纵向4.5米1根立柱(与桥面槽钢焊接)、高度方向设置两道横杆.6、施工流程总体施工流程：钢管桩加工→振动锤沉入钢管桩→安装管桩联系梁→安装剪刀撑→安装贝雷片主纵梁→安装横向分配梁→安装纵梁→安装桥面板→栏杆、防滑条、照明、管线等附属结构物安装.下横梁直接嵌入钢管桩内35～40厘米.在与主纵梁接触部分加焊加劲板,增强局部刚度.四、钢便桥各部位受力验算在计算该临时结构时,钢材容许应力取1.30的安全系数.1、贝雷片纵梁验算(按12米跨4片贝雷片验算)①荷载计算钢桥承受荷载为汽车500KN单跨12米贝雷片纵梁自重为:4×4×2.75=44KN单跨12米桥面板自重为:1.1×10×4.5=60KN(每平方约110千克) 纵梁受力验算分两部分叠加,1为壹辆500KN车辆位于跨中时的集中力计算;2为桥梁自重产生的均部荷载(按长度方向)q＝104/12＝8.6KN/米②纵梁受力验算纵梁最大跨径12米,以500KN汽车位于跨中时按简支梁进行验算(查路桥施工手册静力计算公式):米1米ax＝0.250PL＝0.250×500×12＝1500KN.米米2米ax＝0.125ql2＝0.125×8.6×102＝155KN.米Q1米ax＝(+0.5+0.5)P＝1.0×500＝500KNQ2米ax＝0.5ql＝0.5×8.6×12＝52KN米米ax=1500+155=1655KN.米Q米ax=500+52=552KN允许弯矩米o＝4片×0.8(不均衡系数)×788.2KN.米＝2522KN.米(贝雷片单片允许弯矩见公路施工手册之桥涵下册P1088)贝雷片截面模量Wo＝3579×4片＝14316厘米3(见公路施工手册之桥涵下册P923)强度验算：σ＝米米ax/Wo＝(1655×106)/(14316×103)＝114米pa<〔σ〕/1.3=210/1.3=161米pa允许剪力Q＝4片×0.8(不均衡系数)×245KN＝784KN通过12米跨4片布置可知：米米ax < 米o、σ<〔σ〕、Q<〔Q〕,因此12米跨钢桥纵梁可以用单层4片贝雷片架设③、挠度验算贝雷片几何系数E＝2.05×105米pa,Io=250497厘米4Wo＝3579厘米3(取值见贝雷片几何特征表)f米ax＝(Pl3)/(48EI)=(500KN×12米3)/(48×2.05×105米pa×250497 厘米4×4)＝8米米<L/400=10000/400=25米米满足使用要求综上所述:钢桥抗弯能力、强度、抗剪能力、挠度均满足使用要求.米米ax < 米o、σ<〔σ〕、Q<〔Q〕,因此12米跨钢桥纵梁可以用单层4片贝雷片架设.2、工字钢横梁计算受力模式分析：钢管立柱单排3根横向间距为2.5米,因此按二等跨连续梁验算,计算跨径L=2.5米,横梁承担4片传递来的荷载.4个集中力按路桥施工计算手册P763-5图进行验算.按500KN 车辆位于墩位时验算+贝雷片自重104KN.P1＝P/4=604/4=151KN米米ax＝0.333pl＝0.333×151×2.5＝125KN.米Q=(1.333+1.333)151=402KN横梁采用2根28工字钢Ix=7115厘米4,Wx=508.2厘米3,Sx=292.7厘米3,t＝13.7米米横梁强度验算σ＝米米ax/Wo＝125×106/(1016.4×103)＝122米pa<〔σ〕＝145米pa剪应力τ＝Q Sx/(Ixt)＝402×1000×585.4×1000/(14230×10000×27.4)＝60米pa＜[τ]=98 米pa经验算符合要求.挠度 f=1.466Pl3/(100EI)=1.3米米f＝<2500/400=6米米符合要求(见路桥施工计算手册P765)综上所述横梁采用2根28厘米的工字钢满足使用要求.3、钢管立柱受力验算受力模式分析:500KN汽车位于墩位处时钢管承担最大作用力, 单排3根钢管中中间1根承受的荷载最大 ,由工字钢横梁传递而来.因此单根钢管受力:P=Q=402KN⑴钢管端承力根据现场情况,终孔高程以DZ60桩锤激振1分钟仍无进尺为准故端桩承载力能够达到450KN以上.⑵计算露钢管稳定σcr设钢管桩一端固定,一端自由的压杆钢管桩截面惯性半径 i＝(√D2+d2 )/4＝(√32.52+31.32 )/4＝11.3厘米截面面积:A=0.785(32.5*32.5-31.3*31.3)=60厘米2 (见路桥手册P730)柔度λ＝l/i＝5×102/11.3＝44查表知纵向弯曲系数∮=0.872应力N＝402KN/60厘米2/0.872＝76米Pa<〔σ〕＝158米Pa满足要求综上所述：1号、2号钢便桥墩位下部结构单排钢管桩满足要求.五、栈桥主要材料计划主要材料计划表六、机具使用计划机具使用计划表七、劳力资源计划劳力资源计划表八、施工进度计划根据项目部生产情况,钢栈桥施工进度计划如下：从-施打钢管桩,贝雷架架设和桥面板铺设安排从打桩开始即着手拼装,紧密配合打桩进度完成桥面铺设作业,交互延伸直至栈桥施工完成.九、钢桥施工质量保证措施钢桥建成后承担施工车辆的运输任务,为保证钢桥保质、保量和安全及时的完成,制定如下保证措施：1、认真编制施工组织设计和分项工程施工技术方案 ,对班组进行全面的施工技术交底,保证严格按设计及施工技术规范要求施工.2、钢桥由总工组织工程部门相关人员认真计算、校核,并报上级部门审批保证各项验算满足通行使用要求.3、钢桥的施工严格按设计计算书指导支架施工,如现场地质状况无法按设计位置施工,项目部技术人员先现场分析、讨论,再将讨论结果上报驻地监理办及相关部门,以决定可行的施工方案 .十、钢桥施工安全保证措施1、根据水文地质情况编制切实可行的施工措施.2、所有工程用电要有良好的接地装置,并加装漏电保护器.3、对所有参与施工的人员,根据具体情况进行技术交底,技术交底时要强调各项安全措施,使参与施工的人员认识到施工时存在的危险性.4、工地所有施工人员,均要接受交底,电焊焊接部位均要满足规范要求.6、安装过程必须配备经验丰富的吊车司机,吊车吨位必须满足安装过程使用要求;安装钢管桩及冲孔时,必须定期认真检查钢丝绳、吊钩,如有损坏应立即更换;现场施工人员必须戴安全帽,船上施工人员必须穿救身衣,严禁赤膊穿拖鞋上班.十一、文明施工、环境保护保证措施(1)文明施工①项目经理组织领导班子及安全、施工、劳资、保卫等有关部门成立文明施工组织管理机构,并定期进行生产文明大检查,发现有碍文明施工的现象及时处理,对不规范的施工行为予以纠正.②制定完善的文明施工条例,目标明确,责任落实到人.经常教育职工做文明施工榜样,对文明施工做得好的班组和个人及时进行表扬、奖励;对文明施工做得差的班组及时进行批评和处罚,并限期整改.③施工现场各种临时设施按业主指定地点建设,必须要与周围环境协调,做到经济、美观、实用,施工区域有醒目的安全警示标志,做到明显、清晰、规范.④各种施工材料定点分区分类堆码整齐,各种标识牌清楚明了 ,特别是摆放到现场的半成品材料、构件决不可乱堆乱放,影响美观.⑤制定能源管理具体办法并实施落实,健全机械设备管理办法,明确责任制的实施与落实,确保各种设备保持良好的性能和利用率.⑥精心计划、合理安排每道工序,做到工完、料净、场地清.⑦施工人员全部佩戴上班牌,牌证上标明名字、职务和工种,以供业主、监理辨认、监督,特殊工种人员必须持证上岗.(2)环境保护①做好环境保护工作,施工期防止油污物质、生活垃圾掉入海域污染海水,钻孔桩施工的泥浆处理,采用钢管或钢槽按一定坡度将相邻两个钢护筒的泥浆出口依头尾顺序相接;同时,在与成孔施工相邻的钢护筒上吊装泥浆泵.这样,成孔施工的泥浆流至相邻的钢护筒内,沉淀后由泥浆泵泵入正在施工的桩孔,构成泥浆循环回路,避免了平台上另设泥浆净化池或相应设施.使用完毕后,用罐车把泥浆运到适合的地方排放.尽量选用环保性能较好的施工设备,噪声较大的工序尽量避开夜间作业.②每天机修班组应对机械设备进行检查、维修,不让设备因漏油而污染施工现场,废水、废油严禁现场排放,必须经处理后掩埋.③控制现场的各种粉尘、废气对环境的污染和危害.④为保证施工场地整洁,安排一名专职于栈桥的清洁工,保证现场清洁、文明的施工环境.十二、其它事项在后续施工期,定期进行栈桥区域内水下地形测量,根据基床变化情况采取相应的防护措施.十三、栈桥的拆除争取在2010年7月底台风季节来临之前,把鸡角屿特大桥35号-38号,鸡角屿大桥1号-5号墩承台、墩柱、支座垫石施工完毕,栈桥即可拆除,拆除顺序如下：拆除栏杆、防滑条、照明、管线等附属物→拆除桥面板→拆除横向分配梁→拆除贝雷片主纵梁→拆除剪刀撑→拆除管桩联系梁→振动锤拔出钢管桩→钢管桩运回基地整理归堆.拆除设备仍使用50t履带吊车配合60振动锤,从港湾台逐跨往渔溪站拆除,使用气割割除面板,接着拆除横向分配梁按照顺序直至拔出钢管桩,栈桥施工完成.拆除过程应注意采用可靠措施,防止拆除物掉落海中.严密监视拔除钢管桩时履带吊车的运行状况,防止履带吊车因超重导致倾覆,因超负荷不能拔除的管桩,应采取其他措施或者采用水下割除方法割除淤泥面以上的钢管桩体.潜水员下水作业,尽量往下清除管桩基部淤泥,在淤泥下30㎝处用水下焊条割除管桩,不能留下事故隐患.。

引言：钢栈桥是一种常见的桥梁结构，其施工工艺方案对于确保桥梁的安全性和稳定性至关重要。

本文将详细介绍钢栈桥施工工艺方案的相关内容，以提供有关专业知识和技术指导。

正文内容将包括桥梁基础的施工、主梁的制作与吊装、连接部件的安装以及桥梁的试验与检查等五个大点。

概述：钢栈桥作为一种重要的桥梁结构，具有施工工艺方案的设计要求严格、技术难度高等特点。

在桥梁施工中，涉及到多个环节的操作，任何一个环节的失误都可能对桥梁的整体质量造成巨大的影响。

因此，施工工艺方案的制定和执行对于确保钢栈桥的安全可靠具有重要的意义。

正文：一、桥梁基础的施工1.地质勘探：在施工前，必须进行详细的地质勘探工作，以了解在施工地点的地质条件，包括地下水位、土壤承载力等，从而为后续的基础设计提供基础数据。

2.基础设计：根据地质勘探的结果，进行基础设计工作，确定桥梁基础的形式和尺寸，确保基础的稳定性和承载能力。

3.基础施工：根据基础设计，进行基础的施工工作，包括挖掘基坑、浇筑混凝土等环节。

在施工过程中，需要确保基础的水平度和垂直度，以及混凝土的强度和密实度。

二、主梁的制作与吊装1.主梁制作：根据桥梁设计图纸，对主梁进行制作。

制作过程中，需要严格按照设计要求进行焊接、热处理等工艺操作，确保主梁的质量和强度。

2.主梁吊装：在主梁制作完成后，进行吊装工作。

吊装前，需进行吊装计算和吊装方案的确定，考虑到吊装设备和吊具的选用，以及吊装过程中的安全措施。

三、连接部件的安装1.连接部件制作：根据桥梁设计要求，制作并检查连接部件的质量和尺寸，确保其满足连接主梁和桥墩的要求。

2.连接部件安装：根据安装方案，将连接部件连接到主梁和桥墩上。

在安装过程中，需要确保连接部件的位置和角度的准确性，以及连接部件与主梁和桥墩之间的紧固和密封。

四、桥梁的试验与检查1.试验方案：在施工完成后，进行桥梁的试验工作。

试验方案需要根据设计要求和规范要求确定，包括静载试验、动载试验等。

钢栈桥方案钢栈桥方案1. 引言钢栈桥是一种常用于桥梁建设的结构形式，具有强度高、耐腐蚀性好等特点，因此在桥梁设计中得到广泛应用。

本文将介绍钢栈桥的方案设计流程和注意事项。

2. 设计流程钢栈桥的设计流程主要包括需求分析、荷载计算、结构设计和施工方案。

下面将详细介绍每个环节的内容。

2.1 需求分析在进行钢栈桥设计之前，首先需要进行需求分析。

需求分析的主要目标是确定桥梁的基本要求，包括桥梁的跨度、通行车辆类型、荷载标准等。

根据需求分析的结果，可以确定桥梁的基本形状和尺寸。

2.2 荷载计算荷载计算是钢栈桥设计的重要环节。

通过对桥梁所承受的荷载进行计算，可以确定桥梁的结构形式和强度要求。

荷载计算要考虑到桥梁所承受的静载荷、动载荷、风荷载等各种因素。

根据实际情况，可以采用静力分析、有限元分析等方法进行荷载计算。

2.3 结构设计结构设计是钢栈桥设计的关键环节。

在结构设计中，需要考虑钢材的选择、截面形式、节点设计等内容。

在选择钢材时，要根据桥梁的跨度、荷载要求等因素进行合理选取。

在截面形式和节点设计中，要考虑到桥梁的强度和刚度要求，保证桥梁的稳定性和安全性。

2.4 施工方案在完成钢栈桥的设计后，需要制定相应的施工方案。

施工方案要考虑到桥梁的制造、运输、安装等各个环节，保证桥梁能够按照设计要求进行施工。

施工方案要考虑到钢材的加工方式、焊接工艺、安装方法等因素。

3. 注意事项在进行钢栈桥方案设计时，需要注意以下几个方面的问题。

3.1 荷载标准在荷载计算中，需要根据国家相关的荷载标准进行计算。

荷载标准一般分为静载和动载，并根据桥梁所在地区的特点进行合理选择。

在计算过程中，要考虑到不同车辆类型的荷载特点，确保桥梁能够承受各种荷载情况。

3.2 钢材选择在结构设计中，钢材的选择是非常关键的。

要根据桥梁的跨度、荷载要求、使用环境等因素进行合理选择。

常用的钢材包括普通碳素钢、高强度钢、耐候钢等，根据实际情况进行合理选取。

3.3 焊接工艺钢栈桥的制造和安装过程中需要进行大量的焊接工作，因此焊接工艺的选择非常重要。

钢栈桥、桩基平台施工组织设计一、工程总体概况丙洲大桥跨海主桥栈桥设计根据施工现场总平面布置情况，起点桩号K3+572.000，终点桩号K4+137，全长400m(已扣除航道60m)。

跨海主栈桥布置情况西岸在新建大桥的左侧、东岸在右侧，为避免栈桥的平面位置影响挂篮的施工，所以栈桥外边缘距离箱梁外边缘3.0m。

桩基平台主车道采用与钢栈桥施工方案和构造类型一样，均采用双排贝雷片，垂直钢栈桥的跨度横向采用5～9米、纵向采用4.2～11.9米相结合进行施工作业；桩机摆放的平台外侧采用工字钢，保证桩基钻孔施工过程中稳定、安全可靠。

根据水中桩基情况，分别采用三种不同平面尺寸的平台，具体详见布设图。

以下只介绍钢栈桥施工方案及栈桥设计验算。

1、跨海主线栈桥结构设计本栈桥设计根据施工现场总平面布置情况，为方便水上钻孔桩施工，钢便桥桥面与钻孔桩平台齐平。

东岸钢便桥14#墩——10#墩位置(水上部分)范围纵梁采用贝雷梁，15#墩——14#墩（岸边及筑岛部分）范围采用工字钢和型钢组合，贝雷梁与岸边采用型钢过渡段；西岸钢便桥全部采用贝雷梁。

本钢便桥全长约400m，贝雷纵梁按连续梁拼装，标准跨径按岸边及筑岛部分采用L=5.5m工字钢钢栈桥，水上部分采用L=9.0m和L=12.0m(滩涂)贝雷梁栈桥跨径布置。

下部构造均为φ600mm壁厚6mm钢管桩基础，桥墩采用两根钢管桩和四根钢管桩进行布设施工，为加强基础的整体性，每排桥墩的钢管均采用10号槽钢连接成整体。

分配横梁采用25b型工字钢，间距为0.40m，分配横粱上的桥面铺设采用20号槽钢纵向反扣铺设。

贝雷梁下的钢横梁（盖梁）由两根Ⅰ28a工字钢构成(或个别采用单根45工字钢)。

桥面宽度设计为6m，桥面用纵向反扣铺设的20号槽钢组成桥面系。

（钢便桥标准跨示意图见后附图）考虑地方通航，在9#墩和10#墩之间设置通航位置。

为保障施工期间通航安全，在通航道两侧各设置4根φ600×8mm钢管桩防撞墩，防撞墩长度为6m，高度应高出最高潮位以上2.5m，并设置明显的警示标志，夜间及雾天均应设警示灯。

钢栈桥施工方案1、钢栈桥使用功能（1）满足80t履带吊在桥面行走及起吊20t重物；（2）满足施工人、材、机通行要求。

（3）满足9m3混凝土罐车通行。

（4）钢栈桥限速5km/h。

2、栈桥构造（1）钢管桩采用φ630mmm×8mm钢管桩，横向均布两根，间距4.5m，加宽段加设1根；在联与联之间设置制动墩，纵向间距4.5m，制动墩处单排3根管桩，横向间距2.25m；桥台处两排钢管桩纵向间距3m，横向单排3根，间距2.25m；钢管桩间采用[20a连接系连接。

（2）连接系:[20a连接系焊接在管桩顶下50cm处，横向连接系为单根槽钢，纵向连接系为双拼槽钢。

（3）承重横梁:承重横梁采用双拼工45a型钢制作，在对应钢管桩顶位置设置加劲肋板。

横梁嵌入钢管桩30cm，并用加劲钢板加固。

（4）承重纵梁采用工45a型钢制作，在对应钢管桩顶位置设置加劲肋板，横向间距0.9m，贝雷梁每12m跨设20mm伸缩缝。

（5）分配梁:分配梁支承桥面板，采用I20a型工钢按间距75cm排列在承重纵梁上，采用固定件与纵梁固定。

（6）桥面板:桥面板尺寸为5.99×3m，面板为10mm厚花纹钢板，纵向板肋为I12.6工字钢按30cm间距焊接排列，横向肋为10mm钢板焊接在桥面板端头。

采用固定件与下方分配梁与贝雷梁连接。

（7）桥面系:护栏采用φ48mm×3mm钢管焊接而成，6m一组，必要时可用螺栓连接。

护栏高出桥面1.2m，竖杆1.9m一道，设三道横杆。

线路平台为φ16mm圆钢按3m 间距焊接在分配梁上。

3、栈桥断面布置钢栈桥标准断面（单位：mm）4、栈桥施工方案4.1施工流程图4.2施工工艺4.2.1准备工作准备工作包括人员及技术准备，机械及材料准备，场地准备。

人员及技术准备：确定相关人员的岗位职责并进行三级技术交底，制订检查流程及相关表格。

机械及材料准备：钢管桩、贝雷梁、型钢等原材料，80t履带吊、运输平板车、25t汽车吊、交通船等。

一、工程概况本工程为某跨河特大桥施工项目，由于河床条件限制，需采用临时施工钢栈桥进行施工。

栈桥设计长度为230米，桥面高程暂定为257.69米，通航等级为级，百年一遇的洪水标高为H[1/100]274.06M，流量Q35630m3/s，流速V4.76m/s。

二、栈桥设计1. 设计荷载：根据实际施工情况，栈桥设计荷载为70T履带自行式起重车吊重不超过30吨，按1.1系数进行计算。

2. 栈桥结构形式：栈桥上部结构为型钢和贝雷梁组拼结构，下部结构为钢管桩加型钢承重梁结构。

3. 栈桥基础：采用630，10mm的钢管桩，每墩由四根桩组成，桩间距纵桥向为2m，横桥向为2m。

4. 栈桥桥面：采用制式桥面板，分配梁采用16#工字钢，面板采用10mm厚花纹钢板，外侧采用16#槽钢包边。

三、施工安排1. 项目管理组织：成立临时施工钢栈桥施工领导小组，负责项目的组织、协调和管理工作。

2. 项目管理目标：确保栈桥施工安全、高效、优质、按期完成。

3. 资源供应：根据工程进度，合理安排劳务、材料、机械设备等资源供应。

4. 施工流水段划分及施工工艺流程：根据工程特点，将栈桥施工分为桥台施工、钢管桩施工、桥面系施工等流水段，采用流水施工方法，确保施工进度。

5. 施工重点和难点分析及应对措施：针对栈桥施工中的重点和难点，制定相应的应对措施，确保施工顺利进行。

四、施工进度计划1. 施工准备阶段：完成施工图纸会审、技术交底、材料设备采购、人员培训等工作。

2. 施工阶段：按照流水施工方法，分阶段完成桥台施工、钢管桩施工、桥面系施工等任务。

3. 质量验收阶段：完成栈桥施工后，进行质量验收，确保工程质量符合设计要求。

五、施工准备与资源配置计划1. 施工准备计划：包括技术准备、现场准备、人员培训、材料设备采购等工作。

2. 资源配置计划：包括劳动力配置、材料设备配置、测量计量仪器配置等。

六、施工方法及工艺要求1. 钢栈桥总体施工方案及流程：按照桥台施工、钢管桩施工、桥面系施工等顺序进行。
