高架地板施工流程(2)

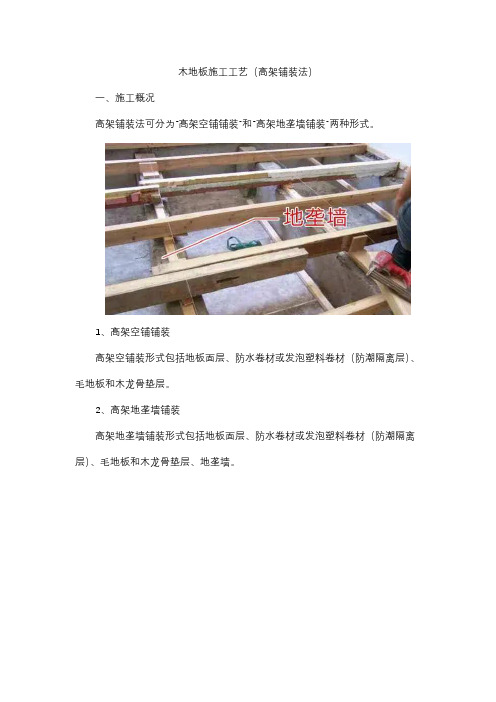

木地板施工工艺（高架铺装法）一、施工概况高架铺装法可分为“髙架空铺铺装”和“高架地垄墙铺装”两种形式。

1、髙架空铺铺装高架空铺装形式包括地板面层、防水卷材或发泡塑料卷材（防潮隔离层）、毛地板和木龙骨垫层。

2、高架地垄墙铺装高架地垄墙铺装形式包括地板面层、防水卷材或发泡塑料卷材（防潮隔离层）、毛地板和木龙骨垫层、地垄墙。

高架铺装法在剧院/舞台地板、运动专用地板中应用较多，使用钢骨架或地垄结构可以延长龙骨结构的寿命，避免使用木龙骨时间长易变形等问题。

二、工艺流程定位放线→地垄墙→木龙骨安装→毛地板铺设→防潮层铺贴→地板安装→踢脚板安装→成品保护三、施工要点1）定位放线：放线之前，进行基层清理，对地面强度进行测试，强度必须达到施工要求；按照设计图纸及板块分格图纸，对主龙骨、副龙骨位置，用红外线放线仪和墨斗放线。

2）地垄墙：按照放线位置可以砌筑地垄墙、模板浇筑混凝土或者焊接钢骨架；3）木龙骨安装：①为避免木龙骨固定不牢固，使用AB 胶木龙骨粘接在木栓上，配合使用专用木龙骨钉将其固定在地面上，同时还需增加斜支撑铺设；②木龙骨与墙和建筑物构建之间宜留10～20mm 的伸缩缝；与其它材料收口处或者需要承受重载的位置的龙骨应加密，并固定牢固。

4）毛地板安装：毛地板铺设前，龙骨间杂物、垃圾需清理干净；毛地板应与地板呈45°方向铺设；使用专用地板钉固定毛地板，钉距小于350mm，固定后脚踏无异响和明显的下陷现象，平整度≤3mm/2m。

5）二次防潮：铺装方式同上防潮层铺贴，不同地方在于增加的这层防潮层应采用平接法连接，卷材四边不需翻边。

6）地板铺装：①正式铺装前，对地板进行预铺，并且测试门槛石与地板间平整度，防止有高差；②地板与墙及地面固定物之间应加入一定厚度的木楔，使地板与其保持8mm～12 mm 的距离；如采用错缝铺装方式，长度方向相邻两排地板端头拼缝间距应≥300 mm；③地板铺装长度或宽度≥8m 时，应在适当位置进行隔断预留伸缩缝，并用扣条过渡。

高架网络地板施工方案1. 引言随着信息技术的快速发展，企业内部对于网络的需求也越来越高。

为了满足这一需求，很多企业采用高架网络地板来布置网络设备和线缆。

高架网络地板可以有效地隐藏线缆，提高空间利用率，同时方便管理和维护。

本文将介绍高架网络地板的施工方案。

2. 施工前准备在进行高架网络地板施工之前，需要进行一些准备工作。

首先，需要测量施工区域的大小和形状，为后续的设计提供准确的数据。

其次，需要与建筑师和电气工程师沟通，了解建筑物的结构和电力布线情况。

最后，根据实际情况确定总体施工方案和所需材料清单。

3. 设计网络布局在施工过程中，设计网络布局是非常重要的一步。

通过合理的布局，可以减少线缆距离、减少信号干扰，并提高网络的可维护性。

设计网络布局时，需要考虑以下因素：•网络设备的位置和布置•网络线缆的走向和敷设方式•网络线缆的分类和标记•网络电源的分配和备份4. 安装高架网络地板安装高架网络地板是高架网络地板施工的关键步骤。

在进行安装之前，需要根据设计方案准备所需的材料和工具。

然后，按照以下步骤进行安装：步骤一：准备施工现场 - 清理施工区域，确保没有杂物和障碍物。

- 根据设计方案，将需要安装高架网络地板的区域划分出来。

步骤二：安装支架 - 根据设计方案，安装支架，确保支架稳固可靠。

- 根据支架的高度和间距要求进行调整。

步骤三：安装地板- 将地板板块逐一安装到支架上。

- 使用专用工具进行拼接，确保地板的平整和稳固。

步骤四：检查和修正 - 安装完成后，仔细检查地板的平整度和稳固性。

- 根据需要进行修正和调整。

5. 敷设线缆安装高架网络地板后，接下来需要进行线缆的敷设。

线缆敷设一般包括水平布线和垂直布线两个部分。

水平布线 - 根据设计方案，确定水平布线的走向和路径。

- 在地板下方安装横向走线槽，并将线缆敷设进去。

- 根据需要进行线缆保护和固定。

垂直布线 - 根据设计方案，确定垂直布线的走向和路径。

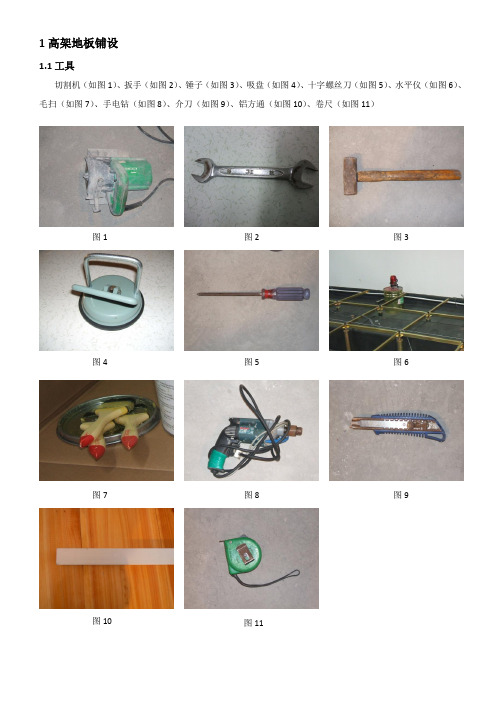

1高架地板铺设1.1工具切割机（如图1）、扳手（如图2）、锤子（如图3）、吸盘（如图4）、十字螺丝刀（如图5）、水平仪（如图6）、毛扫（如图7）、手电钻（如图8）、介刀（如图9）、铝方通（如图10）、卷尺（如图11）图2图1图3图5图4 图6 图7 图8 图9 图10 图111.2材料防靓地地板（如图12、图13）、支架（如图14）、螺丝（如图15）、硅酮结构胶（如图16）、横梁（如图17）、胶水（如图18）图13图15图14图16图12图17 图181.3制作步骤1.3.1 拉参照线1、高架地板是以门口开始安装，以至高架地板靠墙里面收边，增加美观。

2、高架地板大小是600MM*600MM，以门口两面墙为边量600MM，拉两根直线，相交90度，呈十字型并与地面水平。

参照线是用来参照高架地板水平。

如图19，图20，图21，图22，图23。

1.3.2高架地板支脚安装1、将拉好的两根直线作为参照物，并在两根直线交叉点下开始安装高架地板支脚。

用介刀将保温棉切开，呈十字型。

注意切口不应太大，有损保温棉保温作用。

如图24，图25。

2、将高架地板支脚涂上硅酮结构胶，是固定支脚作用。

如图26。

3、将支脚支立在保温棉下面。

如图27，图28。

图19 图20图21 图22图23 图24 图25 图26 图27 图281.3.3安装横梁1、在安装好的高架地板支架上安装横梁，用螺丝刀固定。

如图29，图30。

2、安装好横梁之后，就可以在相应的横梁末端安装支脚。

一边安装支脚一边安装横梁，待安装好两排呈600*600的支架后，就可以开始铺高架地板。

如图31，图32，图33。

1.3.4铺设高架地板1、将水平仪放在一个固定的位置，高度比高架地板高度稍微高一点，并调好水平。

如图34。

2、将防静电地板铺设到地板支架上。

如图35。

3、将水平仪的射线作为高架地板的水平标准。

将此高架地板的四个支脚微调，以致此块高架地板水平。

注意第一块地板一定要调水平，否则以后的地板很难调平。

高架地板施工方案1. 引言高架地板是一种在建筑物内部或室外建造的结构系统，通过搭建一系列支撑设备来提升地板高度。

它通常由钢制，铝制或木制组成，并使用模块化的设计使其适用于各种应用，如工业设施，办公楼和展览中心等。

本文将介绍高架地板施工的主要步骤和相关要点。

2. 施工前准备在开始高架地板的施工前，需要进行一些准备工作，包括但不限于以下内容：•确定施工区域：根据需要和设计要求，确定高架地板需要建造的具体区域。

•测量和设计：进行精确的测量和设计，确保高架地板的尺寸和结构满足要求。

•材料准备：根据设计要求，采购所需的高架地板材料，并进行妥善的储存和保护。

3. 施工步骤3.1 钢架安装钢架是支撑高架地板的主要结构，它的安装步骤如下：1.确定钢架的位置和布局，根据设计要求进行标记和定位。

2.安装承重柱和承重梁，根据标记进行固定和调整。

3.安装次级梁和斜撑，保证钢架的稳固性和平衡性。

4.检查和调整钢架的安装，确保其符合设计要求。

3.2 地板安装地板是高架地板的表面材料，它的安装步骤如下：1.根据设计要求，选择合适的地板材料，如实木地板，复合地板或地板砖等。

2.将地板按照设计要求进行排列和拼装，确保其连接紧密和平整。

3.使用专用工具，如锤子，钉子或螺丝刀等，固定地板到钢架上。

4.检查已安装的地板，调整或更换不符合要求的地板。

3.3 防水和绝缘处理为确保高架地板的耐久性和安全性，需要进行防水和绝缘处理，具体步骤如下：1.使用防水涂料或薄膜覆盖地板表面，确保其耐水性和防潮性。

2.安装绝缘材料，如泡沫板或岩棉板等，以防止热量和声音的传导。

3.检查防水和绝缘处理的效果，确保其符合设计要求。

4. 施工注意事项在高架地板的施工过程中，需要注意以下事项：•安全：在施工期间，严格遵守安全操作规程和使用个人防护设备。

•质量控制：根据质量管理计划进行检查和测试，确保施工质量符合要求。

•工期控制：合理安排施工进度，提前做好材料和设备的准备工作，确保工期的控制。

百级高架地板工艺流程
百级高架地板工艺流程是指在高空中搭建起的高架地板，通常用于工业厂房、仓库等场所。

其工艺流程包括以下步骤：
1. 设计方案：根据场地大小、使用需求及安全标准，设计高架地板的结构、尺寸和荷载承载能力等。

2. 材料准备：选择合适的钢材、钢板、螺栓等材料，并进行加工和预处理。

3. 现场施工：先搭建支撑架，再按照设计方案进行钢结构的安装和焊接。

随后进行地板铺设、踏板、防护栏杆和安全扶手的安装。

4. 安全检验：进行安全检验，确认高架地板符合相关安全标准和规定，经过验收合格后方可投入使用。

5. 日常维护：定期进行维护，检查地板和支撑结构是否有变形、裂纹及腐蚀等情况，并进行必要的维修和更换。

高架地板的施工需要专业的施工队伍和工程师，严格遵守施工规范和安全标准，确保施工质量和使用安全。

- 1 -。

高架地板施工方案1. 引言高架地板是一种提升建筑室内空间利用效率的有效方式。

通过将地板抬高，可以在原有地面上创建额外的可利用空间，实现设备布置、管路设置或增加储物空间等功能。

本文将介绍一种常见的高架地板施工方案，以帮助读者了解高架地板的施工流程和注意事项。

2. 施工前准备在进行高架地板施工之前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 材料准备准备以下材料： - 钢梁：用于支撑和连接高架地板的主要结构。

- 钢板：用作高架地板的表面材料，通常选择耐磨、防滑的材料。

- 螺栓、螺母：用于固定钢梁和钢板的连接。

2.2 设计方案根据实际需求，设计合适的高架地板方案。

考虑以下因素： - 荷载承载能力：根据地板上预计会放置的重量，确定地板的荷载承载能力。

- 高度选择：根据需要增加的空间高度，确定高架地板的高度。

- 结构安全：确保高架地板的结构稳定安全，能够承受预期荷载。

3. 施工步骤3.1 设置基线在施工现场，根据设计方案确定高架地板的位置，并使用线材或其它标记物设置基线。

基线用于确保地板的水平和垂直度。

3.2 安装钢梁根据设计方案和基线位置，安装钢梁。

将钢梁固定在已有地面上，确保其水平和垂直度。

使用螺栓和螺母固定钢梁的连接。

3.3 铺设钢板根据设计方案，将选定的钢板铺设在已安装的钢梁上。

确保钢板与钢梁之间的连接牢固。

有需要时，可以使用螺栓和螺母进一步固定钢板。

3.4 检查和调整在铺设完钢板后，进行全面检查和调整。

确保地板的水平和垂直度符合要求。

如有需要，进行必要的调整。

3.5 安全措施在施工完成后，做好安全措施。

例如设置合适的护栏、防滑处理等，以确保高架地板的使用安全。

4. 施工注意事项在进行高架地板施工时，需要注意以下事项：4.1 施工团队需要有经验丰富的施工团队进行高架地板的施工。

他们应具备相关的技术知识和实践经验，能够确保施工质量。

4.2 施工流程严格按照施工流程进行，确保每个步骤的顺序和要求。

高架地板施工方案高架地板施工方案一、项目概述高架地板是一种提升空间利用率、方便进行布线和维护的地板系统。

本项目旨在对某公司的办公楼进行高架地板施工，以改善现有的工作环境，提高办公效率。

二、施工方案1. 准备工作（1）制定详细的施工计划，确定施工时间和进度，并提前与相关部门协商好施工期限。

（2）调查办公楼的结构和平面布局，确定高架地板的安装位置和面积。

（3）采购所需的高架地板材料，包括支撑柱、面板和连接件。

2. 施工步骤（1）清理升降区域：移除原有地面的杂物和障碍物，确保施工区域的清洁和安全。

（2）安装支撑柱：根据设计图纸确定的位置和数量，进行支撑柱的安装。

支撑柱需要确保稳固可靠，能够承受地板和工作人员的重量。

（3）安装地板面板：将地板面板与支撑柱进行连接，确保每个地板面板之间的平整度和连接牢固性。

同时，要保证地板面板的水平度和垂直度。

（4）进行电线布线：根据工作需要，进行电线的布线，并保证电线的安全和隐蔽性。

（5）进行地板的调整和修整：根据实际情况，进行地板的调整和修整，确保地板的平整度和规整度。

（6）进行防静电处理：在地板施工完成后，进行防静电处理，以提高工作环境的安全性和稳定性。

（7）进行验收和整理：进行施工质量的验收，并对施工区域进行整理和清洁，确保施工区域的整洁和安全。

三、施工注意事项1. 施工前需与相关部门协商好施工时间和进度，确保不会影响正常的工作和业务。

2. 施工期间要严格按照施工流程进行，确保质量和安全。

3. 施工现场要保持清洁和整齐，避免施工区域的杂物和障碍物对施工造成干扰。

4. 施工过程中遇到问题和困难，要及时与相关部门和施工人员沟通和协商，寻找解决办法。

5. 完工后要进行施工质量的验收，确保施工的效果和质量符合预期和要求。

四、施工计划及预算按照以上施工方案，我们预计需要3天时间完成施工工作。

预算方面，根据实际情况，预估费用为XXX元，具体以实际施工情况为准。

以上是高架地板施工方案的简要介绍，我们将严格按照施工方案进行施工，以确保项目顺利完成，提升办公环境的质量和效率。

1.1 高架地板施工方案1.1.1 高架地板施工工艺流程1.1.2 高架地板安装一般规定 1.1.2.1架空地板施工包括立柱、横梁、斜撑，接地系统，地板铺设、测试与质量检验等工作；1.1.2.2 施工现场温度应在5～35℃之间，相对湿度应小于80％，通风应良好；1.1.2.3架空地板施工前应严格放线，以防止安装过程因安装累计误差较大而无法进行施工；1.1.2.4架空地板安装过程中在边角位置板块不符合模数时，应根据实际情况进行切割后镶补，并配置可调支撑和横杆，切割边与墙体交接处应用柔性的不产尘材料镶边或填缝；1.1.2.5 施工材料应符合设计要求。

在设计无特殊要求时，应符合以下规定：➢ 架空地板板面应平整、坚实，板与面的粘结应牢固，具有耐磨、防潮、阻燃等性能；➢ 架、横梁、斜撑表面应平整、光洁，钢制件须经镀锌、喷塑或其它防锈处理；➢ 应储存在通风干燥的仓库中，远离酸、碱及其它腐蚀性物质，严禁置于室外日晒雨淋；➢ 施工应具有的设备和工具包括切割机、手提式电锯、吸盘器、1m 钢直尺、水平尺、清洗打蜡机、测试电极和测试仪表、水平仪等，其规格、性能和技术指标应符合施工工艺要求；立柱定位放线横梁安装地板块安装标高基准线确认立柱安装、调平地板微调平 地板块表面清洁地板块固定高架地板立柱及连杆安装高架地板铺设1.1.3高架地板安装要点说明1.1.3.1高架地板组装示意图：1.1.3.2立柱安装时需要严格控制其定位线，每隔一定距离（可以结构轴线为验证单元）需要验证立柱中心线距，以保持和图纸一致。

同时用水平仪来检验柱顶标高，如有误差，通过立柱顶端丝扣段来作微调节；1.1.3.3地板块安装尽可能从厂房的几何中心处柱位基线开始，依次向四周同步进行，以最大限度的消除安装产生的累计误差。

铺设过程中，架设水平仪来同步检验地板块表面高程，以符合设计高程要求；水平仪检验标高1.1.3.4厂房四周边缘、设备基础边、STOCKER边等尺寸不足一块标准板时，应用异型板铺设。

高架地板工程施工方案一、工程背景随着城市化进程的不断加快，城市建设和改造越来越频繁，高架地板工程应运而生。

高架地板是一种新型的地板材料，具有很好的隔热、防潮、隔音、防护等性能，广泛应用于商业、办公、住宅等建筑中。

本文旨在对高架地板工程的施工方案进行详细介绍，以期为相关工程的实施提供参考。

二、施工前准备1. 安全措施在施工前，施工单位必须制定并严格执行相应的安全管理制度，包括明确施工现场责任人、设置安全警示标识、提供个人防护装备等。

同时，对施工人员进行安全教育和培训，并定期进行安全检查，确保施工过程中无任何安全事故发生。

2. 设备准备为保障施工进度，必须提前准备好所需的施工设备和工具，包括起重机械、搅拌机、切割机等。

在施工前应对这些设备进行检查和维修，确保其正常运转。

3. 施工材料采购根据设计要求，提前采购好所需的高架地板材料、固定件、螺栓等。

同时，对采购的材料进行验收，保证其符合施工要求。

4. 施工方案制定根据设计图纸和工程要求，制定详细的施工方案，包括施工流程、安全措施、质量要求等，确保施工按计划进行。

三、施工方案1. 地基处理在进行高架地板工程前，必须对地基进行处理。

首先，清理地面上的杂物和积水，确保地面整洁干燥。

然后依据设计要求，在地面上进行基础桩的打设，提供良好的基础支撑。

2. 架设支撑根据设计图纸确定支撑点的位置和数量，按照要求进行支撑的架设。

支撑架设需保证牢固、稳定，能够承受高架地板的重量和使用负荷。

3. 安装地板在支撑架设完成后，开始对高架地板逐块进行安装。

首先按设计图纸确定地板的位置和方向，然后用螺丝将地板固定在支撑上。

在安装地板时，要对每块地板进行调整和对齐，确保连接紧密、平整。

4. 连接固定在地板安装完成后，需要进行连接固定。

根据设计要求，在地板连接处设置连接件，并用螺栓将地板牢固地连接在一起，形成整体结构。

连接固定时需注意螺栓的紧固力，避免出现松动。

5. 完善工程在地板安装和固定完成后，对工程进行完善处理，包括对连接处进行密封处理、对地板表面进行清理和保护，确保工程完成后呈现良好的外观和性能。

高架地板安装方案2.1、安装流程井格梁放线→画线、打孔、安装膨胀螺栓→H钢就位安装（调平、调直）→立柱放线、安装→立柱调平、调直→横梁安装、微调→地板安装、保护→地板调平→地板清洁、紧固2.2、具体步骤◆井格梁放线√选取厂房中心作为基准点，用经纬仪放样施作区域形成ｘ、Y轴基准线及安装辅助基准线。

(上图中粗线为建筑基准线，细线为安装辅助基准线)√根据二次排版图在井格梁上放设H钢的定位线，使用棉线进行画点弹线。

√ H钢定位线放设完成后再通过安装辅助基准线放设出H钢的接头位置线。

放线过程中必须随时检查，保证放线的精确度。

√施工过程中应将安全带扣在生命线上。

◆划线、打孔、膨胀螺栓安装√根据二次排版图纸在井格梁上画出钢板中心线。

√用加工好的模板在井格梁上放出H钢位置线。

√用∮16mm冲击钻头对画好的点进行打孔，打孔时使用限位装置，控制好适当的深度。

√使用吸尘器或小圆刷将孔内的积灰清理干净，往孔内注上密封胶。

√使用加工的套管安装膨胀螺栓。

膨胀螺栓尺寸为M12*100；若局部较低处，应采用螺杆更长的膨胀螺栓。

◆ H钢就位、安装（调平、调直）√根据二次排版图将H钢固定在井格梁上。

√若局部偏低，使用镀锌垫铁或型钢将H钢不平处进行调平。

√ H钢补强：在安装膨胀螺栓时经常遇到钢筋导致膨胀螺栓无法安装，遇到这种情况采用夹板将H钢进行补强。

√紧固螺丝：将膨胀螺栓及H钢连接钢板处螺栓全部紧固。

图为 H钢安装布置图◆立柱放线、安装√使用钢盘尺在H上根据地板模数进行切割并划线。

√使用经纬仪进行校核所划的线，若发现有偏差，及时调整，保证放线精度达到要求。

√使用M10*40的镀锌螺栓将立柱连接在H钢上（不锁紧螺母）。

√使用镀锌垫片及水平尺对立柱进行调直调正。

√锁紧立柱固定螺栓（锁紧时必须保证立柱位置与放线一致）。

图为立柱安装◆立柱调平、调直√使用自动水平仪根据引入基准线对立柱进行调平，调平时立柱间距为600mm*600mm（3600mm*3600mm）。
