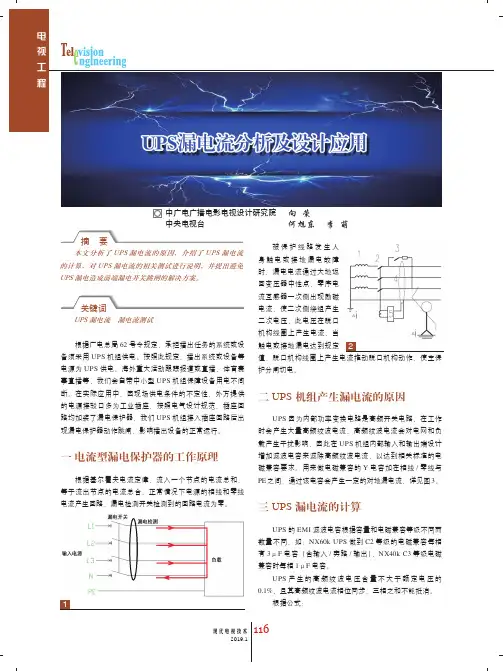

116现代电视技术2019.1本文分析了UPS 漏电流的原因，介绍了UPS 漏电流的计算，对UPS 漏电流的相关测试进行说明，并提出避免UPS 漏电造成前端漏电开关跳闸的解决方案。

UPS 漏电流 漏电流测试中广电广播电影电视设计研究院向 荣根据广电总局62号令规定，承担播出任务的系统或设备须采用UPS 机组供电。

按照此规定，播出系统或设备等电源为UPS 供电。

海外重大活动跟踪报道或直播、体育赛事直播等，我们会自带中小型UPS 机组保障设备用电不间断。

在实际应用中，因现场供电条件的不定性，外方提供的电源接驳口多为工业插座，按照电气设计规范，插座回路均加装了漏电保护器，我们UPS 机组接入插座回路后出现漏电保护器动作跳闸，影响播出设备的正常运行。

一 电流型漏电保护器的工作原理根据基尔霍夫电流定律，流入一个节点的电流总和，等于流出节点的电流总合，正常情况下电源的相线和零线电流产生回路，漏电检测开关检测到的回路电流为零。

身触电或接地漏电故障时，漏电电流通过大地返回变压器中性点，零序电二次电压，此电压在脱口机构线圈上产生电流，当触电或接地漏电达到规定值，脱口机构线圈上产生电流推动脱口机构动作，使主保护分闸切电。

二 UPS 机组产生漏电流的原因UPS 因为内部功率变换电路是高频开关电路，在工作时会产生大量高频纹波电流，高频纹波电流会对电网和负载产生干扰影响，因此在UPS 机组内部输入和输出端设计增加滤波电容来滤除高频纹波电流，以达到相关标准的电磁兼容要求。

用来做电磁兼容的Y 电容加在相线/零线与PE 之间，通过该电容会产生一定的对地漏电流，详见图3。

三 UPS 漏电流的计算UPS 的EMI 滤波电容根据容量和电磁兼容等级不同而数量不同，如：NX60k UPS 做到C2等级的电磁兼容每相有3μF 电容（含输入/旁路/输出），NX40k C3等级电磁兼容时每相1μF 电容。

UPS 产生的高频纹波电压含量不大于额定电压的0.1%，且其高频纹波电流相位同步，三相之和不能抵消。

UPS电源前端不能加漏电保护原因山特的UPS电源1KVA的输入端不建议接漏电开关最好不加但对于6—20KVA的UPS输入端是一定不能接漏电保护的其漏电电流最大为输入的5%比如6KVA的满载电流40A ,那么漏电电流为2A.对于输出接漏电开关是没有要求的可以接也可以不接。

注意山特给出的1KVA的UPS的输入侧的漏电不超过毫安。

这是指正常的情况下完好的UPS.所以一次侧接漏电的保护电流不得小于毫安。

UPS前段不能安装漏电保护装置是UPS行业的一个弊病,也是至今没有一个厂家能够解决的,通俗的说UPS本身就是一个漏电设备,因为UPS 在线工作的时候要对市电进行滤波,整流,稳压这时候就有些杂波,小电流就会通过底线释放掉这时候就会引起漏电保护器的误动作.所以在UPS的前端一定不能安装漏电保护装置. 一般UPS为了滤除共模干扰, L N线对地都有滤波电路,UPS工作时候,由于滤波电路电容对PE 的作用,很容易导致L N线上的电流不相等,而一般漏电保护器的设置电流为60MA,大点的为300MA,很容易导致漏电保护器的误保护.所以,一般UPS的前端是不能加装漏电保护器的所以UPS 本身是不可以带漏电保护的。

UPS输出端安装漏电保护器老跳闸请问是什么问题如何解决此UPS只提供一台服务器和交换机供电带负载跳闸吗不带呢带负载跳闸的话是ups功率不足或者负载有短路情况公司用的是山特C6KS UPS 实际接的负载1000W.输入开关是32A的漏电开关,每隔一段时间(没有规律性),输入开关就会自动跳,电话咨询山特公司说UPS输入不能用漏电开关,UPS会产生漏电电流,小弟不明白其中的道理,UPS 为什么会产生漏电流为什么不能用漏电开关请高手详细指点! UPS输入前端不可以加漏电保护。

UPS的输出配电柜可以配置漏电保护装置或者说漏电保护器。

变频器与UPS 类似输入端是不能接漏电保护开关的。

同样是滤波漏电。

采取UPS前端加装隔离变压器的办法。

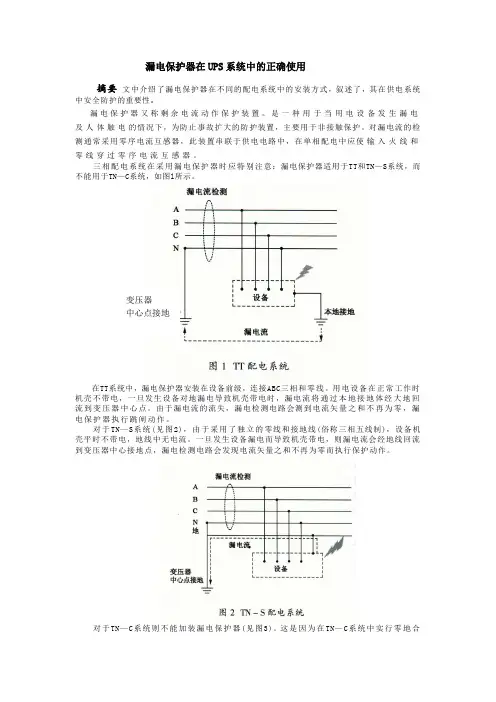

漏电保护器在UPS系统中的正确使用摘要文中介绍了漏电保护器在不同的配电系统中的安装方式，叙述了，其在供电系统中安全防护的重要性。

漏电保护器又称剩余电流动作保护装置。

是一种用于当用电设备发生漏电及人体触电的情况下，为防止事故扩大的防护装置，主要用于非接触保护。

对漏电流的检测通常采用零序电流互感器，此装置串联于供电电路中，在单相配电中应使输入火线和零线穿过零序电流互感器。

三相配电系统在采用漏电保护器时应特别注意：漏电保护器适用于TT和TN—S系统，而不能用于TN—C系统，如图l所示。

变压器中心点接地在TT系统中，漏电保护器安装在设备前级，连接ABC三相和零线。

用电设备在正常工作时机壳不带电，一旦发生设备对地漏电导致机壳带电时，漏电流将通过本地接地体经大地回流到变压器中心点。

由于漏电流的流失，漏电检测电路会测到电流矢量之和不再为零，漏电保护器执行跳闸动作。

对于TN—S系统(见图2)，由于采用了独立的零线和接地线(俗称三相五线制)，设备机壳平时不带电，地线中无电流。

一旦发生设备漏电而导致机壳带电，则漏电流会经地线回流到变压器中心接地点，漏电检测电路会发现电流矢量之和不再为零而执行保护动作。

对于TN—C系统则不能加装漏电保护器(见图3)。

这是因为在TN—C系统中实行零地合一(俗称三相四线制)，实际应用中经常会由于三相负载不平衡而使机壳中有电流流过。

如果设备内部某一相发生绝缘损坏等故障而产生漏电时，由于漏电回路依然是经由PEN线流回变压器，因此漏电检测电路中的电流矢量之和依然为零，致使漏电保护器拒不动作，起不到保护作用。

在描述漏电保护器时，通常会使用到下列基本术语：——额定动作电流Idn：当漏电流达到此值时，漏电保护器肯定会动作。

——额定不动作电流：当漏电流低于此值(通常为Idn／2)时，漏电保护器肯定不会动作。

当漏电流介于，Idn／2和Idn之间时，漏电保护器会动作。

——最大分断时间：从漏电流施加到保护器动作完毕、各电极上飞弧消失所经历的时间。
