PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化, 所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展，新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽，从零下几百度到零上几千度，而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多，我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1C时，下降-2mV,利用这种特性，一般可以直接采用二极管（如玻璃封装的开关二极管1N4148）或采用硅三极管（可将集电极和基极短接）接成二极管来做PN结温度传感器。
这种传感器有较好的线性，尺寸小，其热时间常数为0.2—2秒，灵敏度高。
测温范围为-50—+150C。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同，因此它们的互换性较差。
应用电路（一）图（2）是采用PN结温度传感器的数字式温度计，测温范围-50—150C，分辨率为0.1C,在0—100C范围内精度可达土1C。
图中的R1,R2,D，W1组成测温电桥，其输出信号接差动放大器A1,经放大后的信号输入0—±2.000V数字式电压表（DVM）显示。
放大后的灵敏度10mV/C。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大，以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂，一般采用恒压源供电，但必须有较好的稳压精度。
KIPl.1o V KFl.0 K2=pC2丄--^13外接EC 的A/D 转换电路精确的电路调整非常重要，可以采用广口瓶装入碎冰渣（带水）作为0°C 的标准，采用恒温水槽或油槽及标准温度计作为100C 或其它温度标准。
温度检测电路工作原理及各器件的参数在空调整机上，常用到温度传感器检测室内、外环境温度和两器盘管温度，下面根据常用温度检测电路介绍其工作原理及注意事项。
1.电路原理图2. 工作原理简介温度传感器RT1（相当于可变电阻）与电阻R9形成分压，则T端电压为：5×R9/（RT1+R9）；温度传感器RT1的电阻值随外界温度的变化而变化，T端的电压相应变化。
RT1在不同的温度有相应的阻值，对应T端有相应的电压值，外界温度与T端电压形成一一对应的关系，将此对应关系制成表格，单片机通过A/D采样端口采集信号，根据不同的A/D值判断外界温度。
3. 各元器件作用及注意事项3.1 RT1与R9组成分压电路，R9又称标准取样电阻，该电阻不可随意替换，否则会影响控温精度。
3.2 D7与D8为钳位二极管，确保输入T端电压不大于+5V、不小于0V；但并不是所有情况下均需要这两个二极管，当RT1引线较短时可根据实际情况不使用这两个二极管。
3.3 E5起到平滑波形的作用, 一般选10uF/16V电解电容，当RT1引线较长时，要求使用100uF/16V电解电容；若E5漏电，T端电压就会被拉低，导致：制冷时压缩机不工作，制热时压缩机不停机。
3.4 R11和C7形成RC滤波电路，滤除电路中的尖脉冲；C7同样会出现E5故障现象。
3.5 电路中，RT1就是我们常说的感温头，实际上它是一个负温度系数热敏电阻，当温度升高时它的阻值下降，温度降低时阻值变大。
50℃时，阻值为3.45KΩ。
25℃时，为10KΩ；0℃时，为35.2KΩ 。
具体温度与阻值的关系见附表。
若RT1开路或短路，空调器不工作，并显示故障代码；若RT1阻值发生漂移（大于或小于标准阻值）则空调器压缩机或关或常开或出现保护代码。
空调温度传感器原理及故障分析空调温度传感器为负温度系数热敏电阻，简称NTC，其阻值随温度升高而降低，随温度降低而增大。
25℃时的阻值为标称值。
NTC常见的故障为阻值变大、开路、受潮霉变阻值变化、短路、插头及座接触不好或漏电等，引起空调CPU检测端子电压异常引起空调故障。

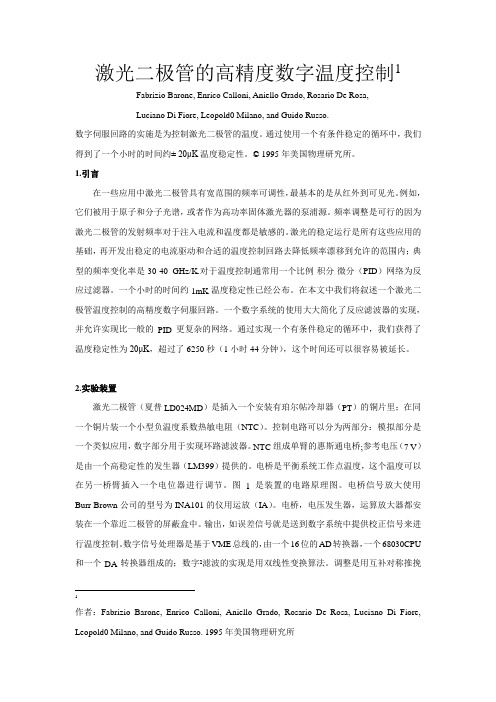

激光二极管的高精度数字温度控制1 Fabrizio Barone, Enrico Calloni, Aniello Grado, Rosario De Rosa,Luciano Di Fiore, Leopold0 Milano, and Guido Russo.数字伺服回路的实施是为控制激光二极管的温度。
通过使用一个有条件稳定的循环中，我们得到了一个小时的时间约± 20μK温度稳定性。
© 1995年美国物理研究所。
1.引言在一些应用中激光二极管具有宽范围的频率可调性，最基本的是从红外到可见光。
例如，它们被用于原子和分子光谱，或者作为高功率固体激光器的泵浦源。
频率调整是可行的因为激光二极管的发射频率对于注入电流和温度都是敏感的。
激光的稳定运行是所有这些应用的基础，再开发出稳定的电流驱动和合适的温度控制回路去降低频率漂移到允许的范围内；典型的频率变化率是30-40 GHz/K.对于温度控制通常用一个比例-积分-微分（PID）网络为反应过滤器。
一个小时的时间约1mK温度稳定性已经公布。
在本文中我们将叙述一个激光二极管温度控制的高精度数字伺服回路。
一个数字系统的使用大大简化了反应滤波器的实现，并允许实现比一般的PID更复杂的网络。
通过实现一个有条件稳定的循环中，我们获得了温度稳定性为20μK，超过了6250秒（1小时44分钟），这个时间还可以很容易被延长。
2.实验装置激光二极管（夏普LD024MD）是插入一个安装有珀尔帖冷却器（PT）的铜片里；在同一个铜片装一个小型负温度系数热敏电阻（NTC）。
控制电路可以分为两部分：模拟部分是一个类似应用，数字部分用于实现环路滤波器。
NTC组成单臂的惠斯通电桥;参考电压（7 V）是由一个高稳定性的发生器（LM399）提供的。
电桥是平衡系统工作点温度，这个温度可以在另一桥臂插入一个电位器进行调节。
图1是装置的电路原理图。
电桥信号放大使用Burr-Brown公司的型号为INA101的仪用运放（IA）。

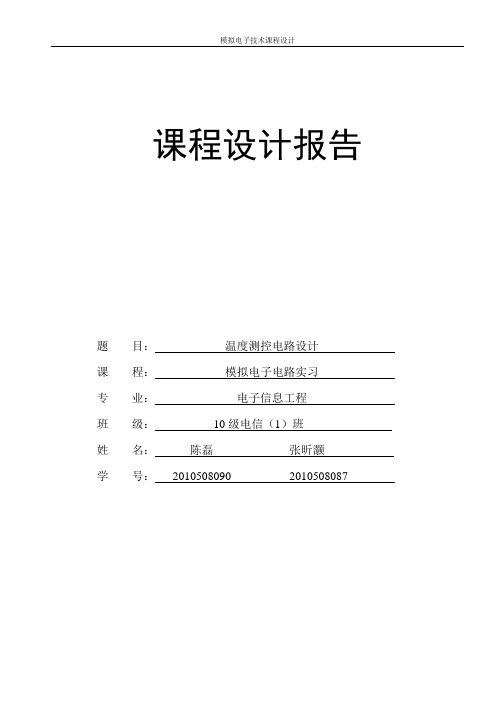

课程设计报告题目：温度测控电路设计课程：模拟电子电路实习专业：电子信息工程班级：10级电信（1）班姓名：陈磊张昕灏学号：********** **********总目录第一部分：任务书第二部分：课程设计报告第三部分：设计电路图第一部分任务书《传感器与测控电路课程实习》课程设计任务书课题：基于测温二极管传感器的温度测控电路设计温度是一个与人们的生活环境、生产活动密切相关，也是仪器科学和各类工程设计中必须精确测定的重要物理量。
随着科学技术的发展，使得测温技术迅速发展，测温范围不断拓宽，测温精度不断提高，新的温度传感器不断出现，如光纤温度传感器、微波温度传感器、超声波温度传感器等。
由于检测温度的传感器种类不同，采用的测量电路和要求不同，执行器、开关等的控制方式不同，所以相应的硬件和软件也就不同。
但对于初次涉足电子产品的设计、制作来说，了解并实践一下传感器选择与测控电路的设计、制作的基本过程是很有必要的。
由于所涉及的知识面很广，相应的具体内容请参考本文中提示的《传感器原理及应用》，《测控电路》，《模拟电子技术基础实验与课程设计》，《电子技术实验》等书的有关章节。
一、基于测温二极管传感器的温度测量控制电路设计简介应用1N4148二极管的温度传感器与集成运放设计温度测量与控制控电路，测量温度的范围为-40℃～125℃，工作电路输出二值输出；电路输出控制继电器工作，实现加热与制冷的转换控制，把控制对象温度控制在要求的范围之内（-40℃～125℃）。
要求测控电路具有加热和制冷的指示功能。
二、基于测温二极管传感器的温度测控电路设计的工作原理本课题中测量控制电路组成框图如下所示：电路工作过程为：由二极管IN4148作为温度传感器采集温度信号，经差动放大后，送到预先调试好的相关温度控制比较电路进行比较，当温度低于控制温度下限值时，红色发光二极管亮，继电器1动作，控制加热器开始加热。
当温度高于控制温度上限值时，绿色发光二极管亮，继电器2动作，控制制冷器开始制冷。
温度监测报警器电路图发布:2011-08-19 | 作者: | 来源: caiduoshi | 查看:1809次| 用户关注：本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电阻器R3、R4晶体管V、电子开关集成电路IC2和蜂鸣器HA组成。
接通电源开关S后，电池CB为整机电路提供4.5V工作电源。
RT用来检测环境温度，其阻值随着温度的升高而减小，IC1的2脚电压随着RT的阻值变化而变化。
RP用来设定监控温度。
当环境温度适宜（在RP的设定温度范围内）时，ICl的2脚电位介于高电平与低电平之间，12脚输出低电平，10脚和II脚输出高电平，VL2点亮，VL1和VL3不发光，声音报警电路不工作，HA不发声。
当环境温度偏低时，RT的阻值增大，使IC1的2脚电压升高，当IC1的2脚和5脚变为高电平时，11脚和12脚将输出低电平，使VL1和VL2点亮，VD2和V导通，IC2也导通工作，HA发出报警声。
当环境温度升高时，RT的阻值随之减小，使IC1的2脚电压下降。
当温度偏高使IC1的2脚和4脚变为低电平时，10脚和12脚输出低电平，使VL2和VL3点亮，VD3和V导通，IC2也导通工作，HA发出报警声。
二极管测温电路
二极管测温电路是利用二极管的正向压降随温度变化这一特性进行温度检测的。
二极管在室温附近，温度每升高1℃，正向压降会减小2～2.5mV。
这意味着，当温度升高时，二极管的正向压降会下降；反之，当温度降低时，二极管的正向压降会上升。
这种特性使得二极管可以作为一种温度传感器。
一种常见的二极管测温电路是采用4个二极管串联作为温度传感器。
在这个电路中，M9、M10、M11是镜像电流源组成的恒流源，给4个二极管提供电流。
当温度升高时，V点的电压就会下降。
只要检测V点电压就能知道当前的温度状况。
这个电路就完成了把温度信号转变为电压信号的任务。
以上信息仅供参考，建议咨询专业的工程师或者查阅专业的书籍获取更准确的信息。
扬州大学水利与能源与动力工程学院课程设计报告题目：基于测温二极管的温度测控电路设计课程：传感器与测控电路课程实习专业：测控技术与仪器班级：测控1302*名：***学号：*********指导老师：纪晓华、杨鹏目录一、课题简介 (1)1关于温度测控 (1)2 温度测量的主要方法和分类 (1)二、设计要求及技术指标 (2)1设计的目的和设计的任务 (2)1.1 课程设计的目的 (2)1.2 课程设计的任务 (2)2 课程设计的要求及技术指标 (3)2.1 课程设计的要求 (3)2.2 课程设计的技术指标 (3)3 总方案及原理框图 (4)3.1 设计总方案 (4)3.2 原理框图 (4)4 电路各组成部分的工作原理 (5)4.1 温度转换电路的工作原理 (5)4.2 差动放大电路的工作原理 (6)4.3比较电路的工作原理 (7)4.4驱动电路的工作原理 (8)4.5总电路图 (9)4.6电路的参数选择及计算 (11)4.7实物图 (11)5 电路的设计、电路各部分工作特性及元件的作用 (12)5.1传感器测控电路设计的一般步骤 (12)5.2设计方案的选择 (12)5.3传感器工作原理的分析、参数的计算与选择、传感器误差分析 (12)5.4 基于传感器测控电路的结构设计 (15)6 电路安装调试步骤及方法 (16)6.1 总电路的安装与调试............................................................（16 6.2 电路安装与调试中遇到的问题及分析解决方法 (16)7实验结果分析 (17)7.1实测数据记录及图形 (17)7.2误差分析及改进方法 (18)8 改进意见、收获、体会与总结 (20)9 仪器仪表清单 (20)参考文献 (21)一、课题简介1关于温度测控温度是一个与人们的生活环境、生产活动密切相关，也是仪器科学和各类工程设计中必须精确测定的重要物理量。
⾼精度⼆极管温度传感器电路说明S系列硅⼆极管温度传感器⼀、起源与发展硅⼆极管温度传感器（以下简称S T S）⼜叫硅温敏⼆极管或硅PN 结温度传感器。
六⼗年代，科学家们发现：在⼀定的正向⼯作电流模式下，⼆极管的正向电压值随温度升⾼⽽下降，利⽤这⼀特性，可以实现对各种环境温度的测量与控制。
美国在七⼗年代初就⽣产了硅⼆极管温度传感器，⽬前已有多家公司提供产品。
经过⼏⼗年的不断研究、开发和完善，我国已经可以提供精度⾼、标准化、稳定、性价⽐⾼、⼤规模⽣产的⼯业化硅⼆极管温度传感器。
⼆、⽤途与应⽤STS⼴泛应⽤于各种固体、⽓体、液体温度检测与控制，应⽤领域和场合如表1:表1.STS应⽤领域与应⽤场合表2.STS与各种温度传感器性价⽐对⽐表三、供电电路STS的供电电路主要分为恒流源供电与恒压源供电两种，如图1 所⽰。
(⼀) 恒流源供电STS 的正向电压随电流呈对数的变化，⽐较缓慢，因此恒流1．恒流源供电 2.恒压源供电图1.STS ⼯作电路图⼯作时，⼯作电流发⽣微⼩的变化，不会引起较⼤的误差，这是STS 与热敏电阻不同的地⽅。
恒流源供电下的正向电压—温度特性，详见下⼀节。
(⼆) 恒压源供电恒压源供电时，限流电阻接在电源与 STS 正极之间，信号从 STS 正极与负极之间输出。
设计限流电阻值 R 时，以在 0℃时,使 STS ⼯作电流为 100µA 即可。
如 STS 的基准电压为 V f0（mV），恒压源为V（mV），则R =（V- V f0）(mV)/0.1(mA) （4）(三)恒流源与恒压源变化对V f 的影响①恒流源电流变化对V f 的影响（5）ΔV f=K（273.15+t）ΔI f/I f(mV)式中：ΔV f 为V f 变化量，K 为常数，0.086mV/K，ΔI f 为恒流源变化量，I f 为恒流源标准值。
当I f变⼤时，ΔV f变⼩。
②恒压源电压变化对V f 的影响（6）ΔV f=K（273.15+t）ΔV/（V-V f）(mV)式中：ΔV 为恒压源变化量， V 为恒压源标准值，V f 为STS 正向电压标准值。
课程设计题目中等精度（0.1℃）温度测量电路设计（热敏二极管）一、对题目的认识和理解温度测量与控制电路是在实际应用中相当广泛的测量电路。
本次设计主要运用基本的模拟电子技术和数字电子技术的知识，同时综合温度传感器的相关应用，从基本的单元电路出发，实现了温度测量与控制电路的设计。
温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化，所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪等等。
随着生产的发展，新型温度传感器还会涌现。
PN结温敏二极管是一种新型感温元件。
它与传统的测温元件相比，具有线性好，灵度高，响应快，稳定性好，不需要冷端补偿，使用方便等特点。
二、方案设计与认证方案一：铂电阻测温是利用其电阻和温度成一定函数关系而制成的温度传感器,由于其测量准确度高、测量范围大、复现性和稳定性好等,被广泛用于中温范围的温度测量中。
但在这种检测电路中,不平衡电桥中以及铂电阻的阻值和温度之间的非线性特性给最后的温度测量来了一定的误差，不但增加了电路的复杂性, 而且由于包括传感器在内的各种硬件本身的缺陷和弱点, 所以往往难以达到较高的指标要求。
方案二：PN结温度传感器是利用晶体二极管或三极管的P-N结电压随温度的变化而变化。
例如硅管的PN结的电压温度每升高摄氏一度时，电压约下降1mV。
这种传感器有较好的线性度，灵敏度高，热时间常数约0.2s—2s，其测温范围为-50°C—150°C。
可用于一些高要求的温度检测。
又数码管显示电路较为精确，加上选择电路后使用芯片DH7107，然后与数码管相连，组成A/D转换部分和数字显示部分。
电路简单可靠，精确度不高但价格适中，较AD590更为经济适用。
综上所述，采用方案二作为合适的选择。
三、整体设计方案1、基本设计要求基于PN结的温度传感器设计，测量范围0~100°C,数码管显示温度变化，测量误差精确到1~0.5°C，能设置温度上下限和实现报警功能。
