CAD辅助识读三视图

CAD教程第13章-读组合体三视图的方法.txt铁饭碗的真实含义不是在一个地方吃一辈子饭，而是一辈子到哪儿都有饭吃。

就算是一坨屎，也有遇见屎壳郎的那天。

所以你大可不必为今天的自己有太多担忧。

CAD教程第13章-读组合体三视图的方法.txt骗子太多，傻子明显不够用了。

我就是在路上斩棘杀龙游江过河攀上塔顶负责吻醒你的公主。

本文由wanghao2032080贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

CAD 教程第 13 章-读组合体三视图的方法读组合体三视图的方法读组合体三视图的方法画图，是运用正投影原理将物体画成视图来表达物体形状的过程；看图，是根据已给的视图，经过投影分析，想象物体形状的过程。

一、读组合体三视图的注意事项读图就是根据组合体的视图想像出它的空间形状。

读图是画图的逆过程。

因此，读图时必须以画图的投影理论为指导。

基本的投影理论有； (1)三视图的形成及其投影规律—长对正、高平齐、宽相等． (2)各种位置直线和平面的投影特性。

(3)常见基本几何体的投影特点。

(4)常见回转体的截交线和相贯线的投影特点。

在熟悉上述投影理论的基础上，还要注意有关视图必须联系起来看，由于一个视图不能确定立体的空间形状和相对位置，因此必须将几个视图联系起来看．例如图 6-2 所示的三个立体，其主视图是相同。

又如图6-3 所示，主、俯视图都一样，左视图不同代表不同的三种立体。

因此，读图时要根据投影规律、视图间的投影关系，对已给出的各个视图互相对照着分析、联系起来看，才能想像出物体的正确形状和了解图中每条线、每个线框的确切意义。

二、读图的基本方法1、形体分析法。

1)按线框、分部分、找投影。

图 6—4(a) 所示，先在主视图中按封闭线框 I、II、Ⅲ将它划分为三个部分，然后，根据各视图间的投影关系并借助三角板、分规等，分别找出各部分在俯、左视图中相应的投影，如图 6—4(b)、(c)、 (d)、所示三视图中用粗实线画出的线框，即各个部分的三视图。

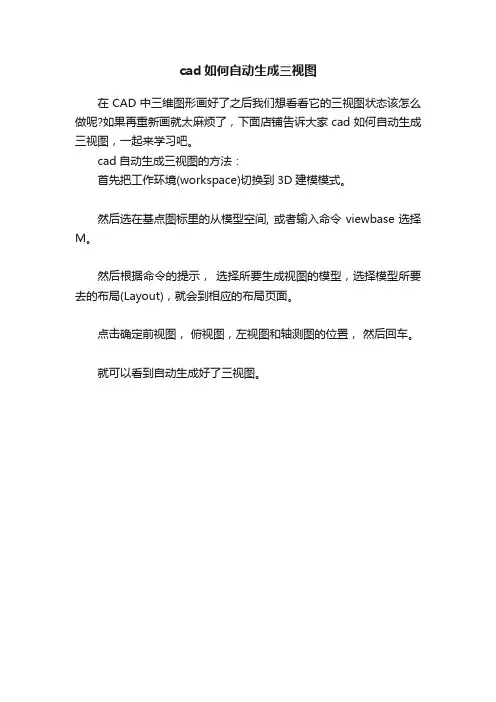

cad如何自动生成三视图
在CAD中三维图形画好了之后我们想看看它的三视图状态该怎么做呢?如果再重新画就太麻烦了，下面店铺告诉大家cad如何自动生成三视图，一起来学习吧。

cad自动生成三视图的方法：
首先把工作环境(workspace)切换到3D建模模式。

然后选在基点图标里的从模型空间, 或者输入命令viewbase选择M。

然后根据命令的提示，选择所要生成视图的模型，选择模型所要去的布局(Layout)，就会到相应的布局页面。

点击确定前视图，俯视图，左视图和轴测图的位置，然后回车。

就可以看到自动生成好了三视图。

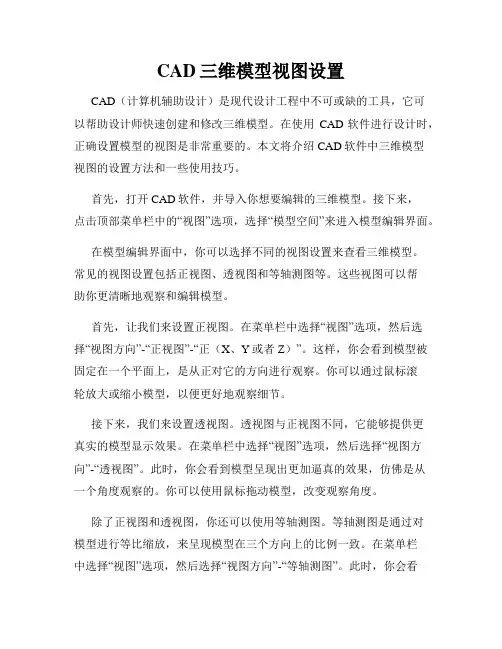

CAD三维模型视图设置CAD（计算机辅助设计）是现代设计工程中不可或缺的工具，它可以帮助设计师快速创建和修改三维模型。

在使用CAD软件进行设计时，正确设置模型的视图是非常重要的。

本文将介绍CAD软件中三维模型视图的设置方法和一些使用技巧。

首先，打开CAD软件，并导入你想要编辑的三维模型。

接下来，点击顶部菜单栏中的“视图”选项，选择“模型空间”来进入模型编辑界面。

在模型编辑界面中，你可以选择不同的视图设置来查看三维模型。

常见的视图设置包括正视图、透视图和等轴测图等。

这些视图可以帮助你更清晰地观察和编辑模型。

首先，让我们来设置正视图。

在菜单栏中选择“视图”选项，然后选择“视图方向”-“正视图”-“正（X、Y或者Z）”。

这样，你会看到模型被固定在一个平面上，是从正对它的方向进行观察。

你可以通过鼠标滚轮放大或缩小模型，以便更好地观察细节。

接下来，我们来设置透视图。

透视图与正视图不同，它能够提供更真实的模型显示效果。

在菜单栏中选择“视图”选项，然后选择“视图方向”-“透视图”。

此时，你会看到模型呈现出更加逼真的效果，仿佛是从一个角度观察的。

你可以使用鼠标拖动模型，改变观察角度。

除了正视图和透视图，你还可以使用等轴测图。

等轴测图是通过对模型进行等比缩放，来呈现模型在三个方向上的比例一致。

在菜单栏中选择“视图”选项，然后选择“视图方向”-“等轴测图”。

此时，你会看到模型在一个固定角度上被等比例缩放显示，非常适合观察物体的整体结构。

在设置视图时，你还可以使用一些快捷键来进行操作。

比如，按住Ctrl键并用鼠标滚轮可以放大或缩小模型；按住Shift键并用鼠标滚轮可以旋转模型等。

除了视图设置，CAD软件还提供了一些其他工具和技巧来进行模型编辑。

比如，你可以使用“剖面”工具来查看模型的内部结构；你还可以使用“旋转”和“移动”工具来调整模型的位置和角度等。

在进行模型编辑时，记得保存你的工作。

点击菜单栏中的“文件”选项，选择“保存”来保存你的编辑结果。

三视图知识详解一、视图⑴当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.视图也可以看作物体在某一角度的光线下的投影.物体的视图是一个平面图形.⑵对于同一物体，如果从不同角度观察，所得到的视图可能不同.单一的视图通常只能反映物体的一个方面的形状，为了全面地反映物体的形状，生产实践中往往采用多个视图来反映物体不同的方面的形状.二、物体的三视图⑴正面、水平面、侧面：我们用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下方的面叫做水平面，右边的面叫做侧面.⑵三视图：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图，主视图、左视图、俯视图叫做物体的三视图.⑶三视图与投影的关系：某些物体的三视图实际上是该物体在一定条件下所形成的平面投影，某些物体的主视图、左视图、俯视图可以看成一束平行光分别从物体的正面、左面、上面照射下，在垂直于这一方向的平面上所形成的投影.三、三视图之间的关系⑴位置关系：三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在右边.⑵大小关系:三视图之间的大小是互相联系的.遵循主视图与主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.⑸联想发散:物体三视图的位置有严格规定的，不能随意乱放;三视图的大小从物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映该物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽.抓住这些特征能为画三视图打下坚实的基础.四、画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：⑴确定主视图的位置，画出主视图；⑵在主视图的正下方画出俯视图，注意与主视图“长对正”；⑶在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.当几何体被其它部分遮挡而看不见部分的轮廓线应画成虚线.梳理总结：画一个几何体的三视图，关键是把从正面、上面、左边三个方向的视图画出来，所以观察时，一定要注意视线与观察面垂直，即观察到的平面图是该面的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践、多与同学交流探讨、多总结;最后按三视图的位置和大小要求总整体上画出几何体的三视图.例1 如图1，桌上放着一个圆台和一个长方体,请根据图中的摆放位置画出它们的主视图、左视图和俯视图.解析根据画主视图、左视图和俯视图时看物体的方向，想象出各图的形状，再根据画三视图的具体步骤画出三视图.它们的三视图如图2所示.说明当看物体的方向不同时，观察到的图形有可能不同.主视图左视图俯视图图2图1五、由三视图想象几何体由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面，然后综合起来考虑整体图形.由物体的三视图想象几何体的形状是有一定的难度，可以从如下途径进行分析:⑴根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；⑵从实线和虚线想象几何体看得见和看不见的轮廓线；⑶熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；⑷利用由三视图画几何体与由几何体画三视图的互逆过程，反复练习，不断总结方法. 例2 如图3所示，根据三视图说出立体图形的名称.分析:由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左面，然后综合起来考虑整体图形的形状.解：⑴从三个方向看立体图形，图形都是矩形,可以想象出这个立体图形是长方体.⑵从正面、侧面看，图形都是等腰三角形，从上面看，图形是个圆（含圆心），可以想象出这个立体图形是圆锥. 主视图 左视图俯视图 图3。

看组合体三视图的方法《看组合体三视图的方法》一、三视图是什么三视图是一种常用的零件或整体外形描绘方式，借助于计算机软件分别在主轴方向上、仰视方向和俯视方向上，透视展开或者投影一个对象的三面图。

它包括俯视图、仰视图、视比图通常是3D 模型的立体展现，可以更清晰地展现出模型的三维信息。

二、组合体的三视图组合体的三视图是构成整个组合体的每一个零件的俯视图、仰视图、正视图和其正确的关系图，它体现了组合体的外形，也可以反映出一个组件的结构。

一般情况下，它以一张三视图图纸图为基础，在此基础上再进行细化，分割成一个个组件。

三、以看三视图的基本步骤（一）准备若要正确的分析组合体的整体及每个零件的精确的位置，则应先研读组合体的装配图和零件图，分析它们之间的关系，分解组合体，对其中每一个部分及细节要详细扼要，了解图中存在的各种信息，并印制幅尺，准备所需材料。

（二）标注完整性三视图中三维零件全部标注后，应与组合体装配图作对照核对，以保证装配图和三视图的一致性。

（三）测量在掌握准确的标注信息后，需进行尺寸的精确测量工作，如果测量结果与标注信息不一致，就要进行调整，以达到其尺寸精度要求。

（四）图纸绘制根据标注及测量的结果，在组合体三视图中绘制各个投影面、视比面及该零件的各种符号。

（五）定义表示方式正确定义组合体三视图中零件的表示方式，这个表示方式可以是数字表示法，也可以是字母表示法，以及其他形式。

（六）加工设计有了三视图图纸后，大致了解了组合体各个零件尺寸大小，应该合理设计它们之间的连接方式，此外，还要计算各个零件的压力、摩擦要求等条件，以便按照安全、可靠的要求设计加工尺寸与连接位置，以保证组合体的稳定性。

（七）组装最后，依据完成的组合体三视图，进行组装，并最终完成组合体的集成工作。

四、总结组合体三视图是构成整个组合体的每一个零件的俯视图、仰视图、正视图和其正确的关系图，以此可以清楚的展现出组合体的各种属性，更好的来获取它的外观信息，而面对组合体的三视图，正确的设计、图纸绘制以及测量等，都是获得精准的数据所必须的步骤。

CAD三视图图纸1. 什么是CAD三视图图纸？CAD三视图图纸是一种通过计算机辅助设计（CAD）软件创建和编辑的工程图纸，用于准确描述物体的三个视图：俯视图、前视图和侧视图。

这些视图提供了物体的全面描述，包括外观、尺寸和形状细节，以便帮助工程师、设计师和制造商理解和生产物体。

CAD三视图图纸常用于机械、工程和建筑领域，在设计、制造和装配过程中起着重要的作用。

它们不仅帮助设计师和工程师将设计概念转化为具体的工程图纸，还为制造商提供了生产所需的详细信息。

2. CAD三视图图纸的优点CAD三视图图纸相对于传统的手绘图纸具有许多优点，使其成为现代工程设计中不可或缺的工具。

精确性和准确性CAD三视图图纸通过计算机算法和精确的测量工具来绘制，因此具有很高的精确性和准确性。

相比之下，手绘图纸容易出现尺寸和比例的误差。

CAD三视图图纸可以确保设计和制造的一致性，减少错误和重新制图的需求。

可视化和沟通CAD三视图图纸以图像的形式呈现，使设计师、工程师和制造商能够直观地理解物体的外观和结构。

这有助于更好地沟通设计意图，提供清晰的图纸以供参考和讨论。

可编辑性和修改性CAD三视图图纸在创建过程中可以轻松地进行编辑和修改。

如果设计需要调整，可以快速修改相应的尺寸、形状或特征，而无需重新制图。

这种灵活性可以提高设计的效率和响应速度。

自动化和标准化CAD三视图图纸可以使用预先定义的标准元件和库，例如符号、尺寸和文字样式。

这使得图纸的创建过程更加自动化和标准化，减少了重复劳动和错误。

3. 制作CAD三视图图纸的步骤制作CAD三视图图纸涉及以下主要步骤：步骤 1：收集设计信息在开始制作CAD三视图图纸之前，需要收集设计所需的信息。

这包括物体的尺寸、形状、物料和各种特征等详细资料。

设计师还需要了解设计的背景和预期用途，以便更好地满足需求。

步骤 2：创建俯视图俯视图是CAD三视图图纸中最常见和基础的视图。

它展示了物体从正上方看的外观。

使用CAD进行三视图绘制的技巧在现代工程设计和产品开发中，三视图是一种非常常见和重要的表达方式。

它能够提供三个不同的视角：前视图、俯视图和侧视图，用于全面展示一个建筑物、产品或机械设备的各个方面。

而在使用CAD软件进行三视图绘制时，有一些技巧和方法可以提高效率和准确度。

本文将介绍一些使用CAD进行三视图绘制的技巧。

首先，对于初学者来说，了解CAD软件的基本操作是非常重要的。

熟悉常用的绘制工具、操作命令和快捷键可以大大提高绘图的速度和准确度。

例如，学习使用直线和多边形工具可以轻松地绘制出建筑物的外形轮廓或产品的基本结构。

同时，掌握画面缩放、移动和选择对象等操作命令也是非常必要的。

其次，建立一个正确的绘图工作流程。

在开始绘制之前，先确定好绘图的比例和单位，这可以通过设置绘图尺寸和比例尺来实现。

此外，从绘制主视图开始，按照规定的视图顺序，一步一步地完成其他视图的绘制。

确保每个视图都严格按照原始设计的尺寸和比例进行绘制，这样可以避免误差和不一致性。

在进行绘图时，合理利用CAD软件的各种功能和工具也是提高效率和准确度的关键。

例如，使用CAD软件提供的对齐和约束工具可以帮助保持绘图的准确性，如垂直、水平和等距对齐等。

另外，绘图时可以使用图层和构造线的技巧来提高绘图的可读性和可编辑性。

通过将不同部分放置在不同的图层上，可以轻松地根据需要显示或隐藏部分视图，并且可以方便地编辑和修改绘图。

此外，合理使用CAD软件提供的图形编辑和变换工具也可以提高绘图的效率。

例如，使用镜像和平移工具可以快速地将一个视图复制到另一个位置或翻转对称。

使用修剪、延伸和偏移工具可以快速修复和调整绘图中的线条和形状。

这些工具能够节省大量的时间和精力，避免了手工绘图中的重复劳动。

最后，注意绘图的细节和精确度。

在绘制三视图时，确保每个视图的比例和尺寸都符合设计要求，并且保持线条的清晰和连贯。

通过添加细节和标注，可以提高绘图的可读性和信息量。

例如，添加尺寸标注、注释和符号等，可以更清晰地表达设计意图，并且方便后续的生产和制造。
