输变电标准讲解资料交流电气装置的过电压保护和绝缘配合》(DL/T620-1997 )2008 年8 月目录引言二，电力系统中性点接地方式及其对过电压的影响三，暂时过电压及其限制四，操作过电压及其保护五，雷电过电压及其防护六，金属氧化物避雷器MOA七, 绝缘配合一，前言：1 ,本标准规定了标称电压为3〜500 kV交流系统中电气装置过电压保护的方法和要求；提供了相对地、相间绝缘耐受电压或平均（50%）放电电压的选择程序，并给出电气设备通常选用的耐受电压和架空送电线路与高压配电装置的绝缘子、空气间隙的推荐值。
本标准是根据原水利电力部1979 年1月颁发的《电力设备过电压保护设计技术规程》SDJ 7-79和1984年3月颁发的《500 kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》SD 119-84 ，经合并、修订之后提出的。
2，标准的适用范围：本标准与修订前标准的主要差别：1），增补了电力系统中性点电阻接地方式；修订了不接地系统接地故障电流的阈值；2），对暂时过电压和操作过电压保护，补充了有效接地系统偶然失地保护和并联补偿电容器组、电动机操作过电压保护及隔离开关操作引起的特快瞬态过电压保护等内容；对330kV 系统提出新的操作过电压水平要求、修订了限制500kV 合闸和重合闸过电压的原则和措施等；3），增加了金属氧化物避雷器参数选择的要求；4），增加了变电所内金属氧化物避雷器最大保护距离和SF6 GIS变电所的防雷保护方式的内容；5），充实并完善了3〜500kV 交流电气装置绝缘配合的原则和方法。
给出架空线路、变电所绝缘子串、空气间隙和电气设备绝缘水平的推荐值。
注：本文中工频过电压倍数，为工频过电压有效值与系统最高相电压有效值之比；本文中谐振、操作过电压倍数，为谐振、操作过电压幅值与系统最高相电压峰值之比。
二，电力系统中性点接地方式及其对过电压的影响：电力系统中性点接地方式是涉及系统接地故障电流、过电压水平、运行可靠性等一项技术、经济的综合性问题。
DLT697交流电气装置的过电压保护和绝缘配合（一）一、引言随着我国经济的快速发展，电力系统的规模日益扩大，交流电气装置的安全运行显得尤为重要。
过电压保护和绝缘配合是保障交流电气装置安全运行的关键环节。
本文将详细介绍DLT697交流电气装置的过电压保护和绝缘配合，以期为相关从业人员提供参考。
二、过电压保护1. 过电压保护的基本概念过电压保护是指防止电力系统中的电气设备因过电压而损坏的技术措施。
过电压是指在正常运行条件下，电压超过设备绝缘水平或规定值的电压。
过电压保护主要包括雷电过电压保护和操作过电压保护。
2. 雷电过电压保护（1）雷电过电压的特点雷电过电压是指因雷电放电而在电力系统中产生的过电压。
其特点是电压幅值高、上升速度快、持续时间短。
雷电过电压对电气设备的绝缘性能要求较高。
（2）雷电过电压保护措施① 避雷针：通过将雷电引导到地面，保护电气设备免受雷击。
② 避雷线：将雷电引导到地面，降低线路上的电压。
③ 避雷器：限制过电压幅值，保护电气设备。
④ 接地装置：降低接地电阻，提高接地效果。
3. 操作过电压保护（1）操作过电压的特点操作过电压是指在电力系统操作过程中产生的过电压。
其特点是电压幅值较高、持续时间较长。
操作过电压对电气设备的绝缘性能要求较高。
（2）操作过电压保护措施① 操作过电压限制器：限制操作过电压幅值，保护电气设备。
② 操作过电压保护器：在操作过程中，将过电压引入保护器内部，降低对设备的损害。
③ 操作过电压保护装置：通过改变操作方式，降低操作过电压。
三、绝缘配合1. 绝缘配合的基本概念绝缘配合是指根据电力系统的运行条件、设备性能和绝缘水平，合理选择和配置绝缘材料、绝缘结构及绝缘距离，以确保电力系统的安全运行。
2. 绝缘配合的原则（1）绝缘水平与运行电压相匹配：绝缘水平应高于运行电压，以确保设备在正常运行条件下不发生击穿。
（2）绝缘结构与设备性能相适应：绝缘结构应根据设备的性能要求进行设计，以满足设备的绝缘需求。

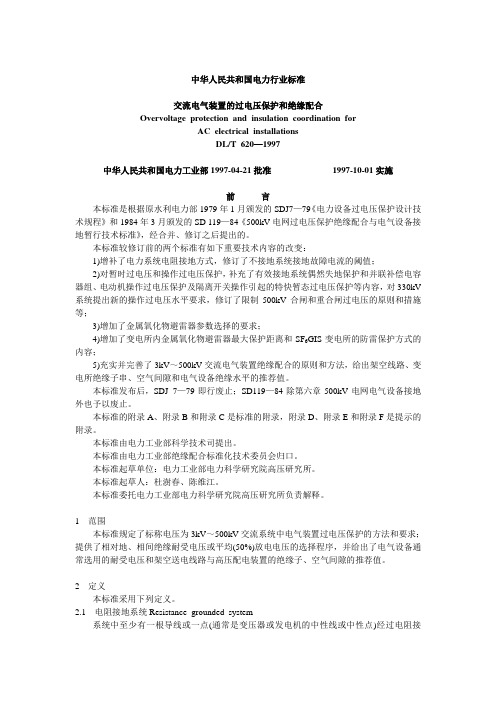

中华人民共和国电力行业标准交流电气装置的过电压保护和绝缘配合Overvoltage protection and insulation coordination forAC electrical installationsDL/T620—1997中华人民共和国电力工业部1997-04-21批准1997-10-01实施前言本标准是根据原水利电力部1979年1月颁发的SDJ7—79《电力设备过电压保护设计技术规程》和1984年3月颁发的SD119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》，经合并、修订之后提出的。
本标准较修订前的两个标准有如下重要技术内容的改变：1)增补了电力系统电阻接地方式，修订了不接地系统接地故障电流的阈值；2)对暂时过电压和操作过电压保护，补充了有效接地系统偶然失地保护和并联补偿电容器组、电动机操作过电压保护及隔离开关操作引起的特快暂态过电压保护等内容，对330kV 系统提出新的操作过电压水平要求，修订了限制500kV合闸和重合闸过电压的原则和措施等；3)增加了金属氧化物避雷器参数选择的要求；4)增加了变电所内金属氧化物避雷器最大保护距离和SF6GIS变电所的防雷保护方式的内容；5)充实并完善了3kV～500kV交流电气装置绝缘配合的原则和方法，给出架空线路、变电所绝缘子串、空气间隙和电气设备绝缘水平的推荐值。
本标准发布后，SDJ7—79即行废止；SD119—84除第六章500kV电网电气设备接地外也予以废止。
本标准的附录A、附录B和附录C是标准的附录，附录D、附录E和附录F是提示的附录。
本标准由电力工业部科学技术司提出。
本标准由电力工业部绝缘配合标准化技术委员会归口。
本标准起草单位：电力工业部电力科学研究院高压研究所。
本标准起草人：杜澍春、陈维江。
本标准委托电力工业部电力科学研究院高压研究所负责解释。
1范围本标准规定了标称电压为3kV～500kV交流系统中电气装置过电压保护的方法和要求；提供了相对地、相间绝缘耐受电压或平均(50%)放电电压的选择程序，并给出了电气设备通常选用的耐受电压和架空送电线路与高压配电装置的绝缘子、空气间隙的推荐值。
过电压及绝缘配合过电压的分类雷电过电压雷电是一种大气中放电现象，产生于积雨中，积雨云在形成过程中，某些云团带正电荷，某些云团带负电荷。
它们对大地的静电感应，使地面或建筑物表面产生异性电荷，当电荷积聚到一定程度时，不同电荷云团之间，或云与大地之间的电场强度可以击穿空气(一般为25-30KV/cm)，开始游离放电，我们称之为'先导放电'。
云对地的先导放电是云向地面跳跃式逐渐发展的，当到达地面时(地面上的建筑物，架空输电线等)，便会产生由地面向云团的逆导主放电。
在主放电阶段里，由于异性电荷的剧烈中和，会出现很大的雷电流(一般为几十千安至几百千安)，并随之发生强烈的闪电和巨响，这就形成雷电。
•雷电流是单极性的脉冲波；75%～90%的雷电流是负极性的。
•雷电流的幅值是指脉冲电流所达到的最高值；波头是指电流上升到幅值的时间；波长（波尾）是指脉冲电流的持续时间。
幅值和波头又决定了雷电流随时间上升的变化率称为雷电流的陡度。
雷电流陡度对过电压有直接影响。
•各国测得的雷电流波形基本一致，波头长度大多在1～5μs，平均约为2～2.5μs。
我国在防雷保护设计中建议采用2.6μs。
波长在20～100μs，平均约为50μs，大于50μs的仅占18～30%。
在防雷保护计算中雷电流的波形可采用2.6/50μs。
•一次雷电放电常包含多次重复冲击放电。
根据约6000个实测记录统计，55%的落雷包含两次以上的冲击，3～5次冲击占25%，10次冲击以上占4%；平均重复3次，最高记录可达42次。
一次雷电放电的总持续时间（包含多次重复冲击放电时间），据统计，有50%小于0.2s，大于0.62s只占5%。
•雷暴日表征不同地区雷电活动的频繁程度，是指某地区一年中有雷电放电的天数，一天中只要听到一次以上的雷声就算一个雷暴日T。
根据雷电活动的频度和雷害的严重程度，我国把年平均雷暴日数T≥90的地区叫做强雷区，T≥40的地区为多雷区，15≤T≤40的地区为中雷区，T≤15的地区为少雷区。
交流电气装置的过电压保护和绝缘配合3~10kV Yyn和Yy（低压侧中性点接地和不接地）接线的配电变压器，宜在低压侧装设一组避雷器或是熔断器，以防止反变换波和低压侧雷电侵入波击穿高压侧绝缘。
要理解上述条文中后一句防治法变换波和低压侧雷电侵入波击穿高压侧绝缘，需要解释正反变换电压的概念。
事实上所有的雷击事故，破坏最严重的直击雷发生的几率并不大；配电变压器雷害事故主要由雷电形成的正反变换电压波所造成的。
据有关统计资料显示：正反变换过电压占整个雷害事故的86.1%。
1.1发变换过电压所谓反变换过电压，即当高压侧侵入雷电波，引起避雷器动作时，在接地电阻上流过大量的冲击电流，产生压降，这个压降作用于低压绕组的中性点上，使得中性点的电位提高，当低压线路比较长时，低压线路相当于波阻抗接地，因此在中性点电位作用下，低压绕组将流过较大的冲击电流。
三相绕组中流过的冲击电流方向，大小相等，产生的磁通在高压绕组中按变压器的匝数比感应出数值极高的脉冲电动势，三相脉冲电动势方向相同、大小相等（假定三相磁路对称）由于高压绕组接成星形且中性点不接地，因此在高压绕组中，虽有脉冲电动势，但无冲击电流，电流只在低压绕组中流通，高压绕组中没有相应的冲击电流来平衡，因此，低压绕组中的冲击电流全部成为激励电流，产生很大的零序磁通，是高压侧感应出很高的电动势，由于高压绕组出线端电位受避雷器残压的固定，这个感应电动势就沿绕组分布，在中性点幅值最大，因此中性点绝缘容易击穿，这种过电压首先由高压侧进行波引起的。
再由低压侧电磁感应至高压绕组，通常称之为反变换1.2防雷接地采用四点共同接地方式：3~10kV 配电系统中配电变压器应装设避雷保护。
避雷器应尽量靠近变压器设。
其接地线应与变压器低压侧中性点以及金属外壳等连在一起接地。
在低压侧结社避雷器保护后，其特点可归纳为：（高低压侧均采用避雷器保护）四点共同接地：（及高压侧避雷器的接地线，低压侧避雷器的接地线，和低压绕组的中性点，及变压器的外壳连接在一起）采用这种方式是基于以下两点考虑：（1）高压侧避雷器的接地线、低压侧避雷器的接地线和低压侧中性点连接在一起接地，其目的是为了防止流经避雷器的电流在接地电阻上的压降施加在变压器的绕组上。
