CCTV管道内窥检测系统

CCTV管道检测施工方案1、项目实施的技术路线根据项目工程特点及相关技术要求，为了保障本项目能够达到通过CCTV检测方式检查出现有管线的现状，确保业主单位对该段管线的再利用可行性提供详实的依据，本项目的整体实施总体技术路线如下：图1.1-1CCTV检测流程图2、管道检测方案（1）管道电视检测基本原理CCTV（Closed Circuit television）闭路电视检测是一种远程采集图像，通过有线传输方式，进行显示和记录的集成系统。

其原理如同“胃镜”，即带有摄像与灯光功能的爬行器在管道内爬行，同时为管道摄像，“眼见为实”地诊断管道使用状态。

为了获得清晰的的图像，CCTV设备一般都配有亮度可调节的灯光，可旋转的摄像头，高度可调节的支架等。

（2）电视检测设备CCTV的基本设备包括：摄像头、爬行器、灯光、线缆、监视器、录像和计算机控制系统、长度测量仪等。

由主控制器控制具有摄像功能的“机器人”爬行器在管道内行走，进行内部检测。

CCTV设备种类繁多，为保证检测结果的准确度与精确度，一般CCTV检测设备需要达到一定的技术指标，如下表：表1 CCTV检测设备技术要求管道检测的前提是待检测管道符合检测标准，为获得清晰、完整的检测录像，应首先对管道进行必要的封堵、降水、窨井清捞、管道疏通清洗等工作，才能将淤泥覆盖之下的管道内部情况如实呈现。

检测时首先将远程控制彩色CCTV检视镜头送入已清洗好的管道内，将管道内的状况同时传输到电视监视屏幕和电脑上。

操作人员通过专用软件可将整个检测过程逐一检查并录制成数字影像文件（mp4/mpg/avi等）存储在电脑硬盘内，如在检测的过程中有异常现象发生时，操作人员可通过专用软件将异常点位置、方位及异常现象的种类如积水、破裂、脱节、腐蚀等数据记录下来，并可抓拍照片存入电脑内。

为便于后期对检视结果分析和判读，在CCTV检测时，异常点将停留片刻（5秒以上），以获得清晰的影像。

在CCTV电视检测结束后，所有检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。

CCTV检测简介
CCTV检测（中央控制工业管道内窥摄像）技术，在国际上一些发达的国家和地区，已规模应用于对排水管道进行系统检测、防止泄漏造成的污染以及进行地质灾害（如滑坡）监测、防治。

CCTV检测，是一项新型的应用工程技术，它利用工业管道内窥摄像系统，连续、实时记录管道内部的实际情况；技术人员根据摄像系统拍摄的录像资料，对管道内部存在的问题进行实地位置确定、缺陷性质的判断，具有实时、直观、准确和一定的前瞻性，在环境保护的积极预防、采取有针对性治理技术措施方面，为对排水管道进行维护、排除雨、污水滞流以及防治管道泄漏污染，提供可靠的技术依据。

CCTV检测主要应用于：
进行环境保护的污水泄漏检测
新建排水系统的竣工验收
排水系统改造或疏通的竣工验收
污水处理厂通过排水系统接受过多的不明渗入水或承水量不足的检
测
管路淤积、排水不畅等原因的调查
可直接排放污水与须处理污水的合流情况检测
管道的腐蚀、破损、接口错位、淤积、结垢等运行状况的检测
查找因排水系统或基建施工而找不到的检修井或去向不明管段。

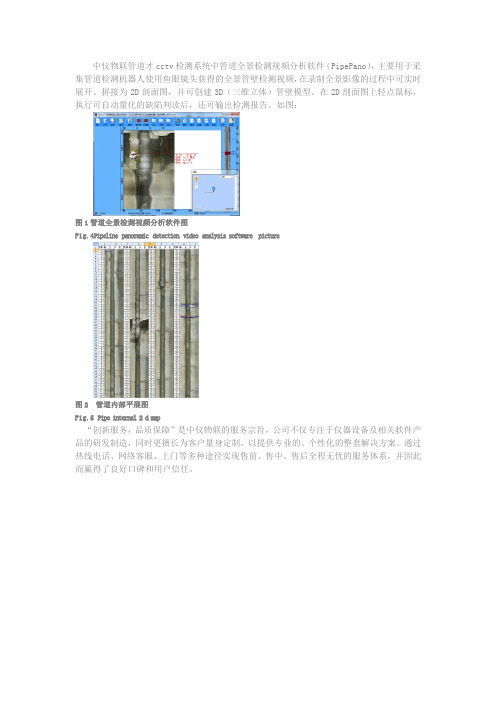

中仪物联管道才cctv检测系统中管道全景检测视频分析软件（PipePano），主要用于采集管道检测机器人使用鱼眼镜头获得的全景管壁检测视频，在录制全景影像的过程中可实时展开、拼接为2D剖面图，并可创建3D（三维立体）管壁模型。

在2D剖面图上轻点鼠标，执行可自动量化的缺陷判读后，还可输出检测报告。

如图：
图1管道全景检测视频分析软件图
Fig.4Pipeline panoramic detection video analysis software picture
图2 管道内部平展图
Fig.5 Pipe internal 2 d map
“创新服务，品质保障”是中仪物联的服务宗旨，公司不仅专注于仪器设备及相关软件产品的研发制造，同时更擅长为客户量身定制，以提供专业的、个性化的整套解决方案。

通过热线电话、网络客服、上门等多种途径实现售前、售中、售后全程无忧的服务体系，并因此而赢得了良好口碑和用户信任。

cctv管道检查技术方案CCTV管道检查技术方案1. 项目背景为了确保城市排水管道系统的正常运行，提高城市排水防涝能力，降低城市内涝风险，我国许多城市都在积极进行排水管道检查与修复工作。

CCTV管道检查技术作为一种现代化的管道检查手段，能够实时、准确地了解管道内部状况，为管道维修提供科学依据。

2. 技术原理CCTV（Closed Circuit Television）管道检查技术，即闭路电视管道检查技术，通过在管道内放入一个携带摄像头的机器人，利用电缆将图像传输至控制台，实现对管道内部状况的实时监控。

根据管道内图像，可以评估管道的结构完整性、功能性以及是否存在淤积、破损、腐蚀等问题。

3. 设备选型为确保CCTV管道检查的质量和效果，应选择合适的设备。

主要设备包括：- CCTV检测机器人：应具备较强的防水、防腐蚀性能，适应不同管径、管材和管道内部复杂环境。

- 电缆：应具有较好的抗拉、抗压、抗磨损性能，保证图像传输的稳定性和清晰度。

- 控制台：应具备高清晰度显示屏，便于操作人员实时观察管道内部状况，同时具备数据存储和输出功能。

4. 检查流程CCTV管道检查流程如下：1. 现场调查：了解管道走向、管径、管材等信息，为检查做好准备。

2. 设备准备：检查CCTV检测机器人、电缆、控制台等设备，确保设备正常运行。

3. 管道清理：对管道进行清理，排除积水、淤泥等，为检查创造良好条件。

4. 管道检查：将CCTV检测机器人放入管道，操作控制台实时观察管道内部状况，同时记录图像和数据。

5. 数据整理与分析：将检查得到的图像和数据进行整理分析，评估管道状况，为管道维修提供依据。

5. 质量控制为确保CCTV管道检查质量，应加强以下环节的控制：- 设备检查：检查设备性能是否满足要求，确保设备正常运行。

- 操作人员培训：对操作人员进行专业培训，提高操作技能和责任心。

- 检查过程监控：检查过程中，操作人员应密切注意管道内部状况，确保图像清晰、数据准确。

cctv管道监控和检测方案CCTV管道监控和检测方案概述本文档旨在提出一种CCTV管道监控和检测方案，以提高管道系统的安全性和效率。

该方案将利用CCTV技术对管道进行实时监控和检测，以及定期的维护和保养。

监控方案1. 安装CCTV摄像头：在管道系统的关键位置安装高清CCTV 摄像头，包括弯头、连接点和重要设备处。

2. 视频传输和存储：将摄像头拍摄的视频信号通过有线或无线方式传输到中央监控室，并进行实时监控和录像存储。

3. 远程监控：搭建远程监控系统，使相关人员可以通过互联网远程查看管道的实时视频和状态信息。

4. 报警系统：与监控系统集成报警功能，当监控系统检测到异常情况时，自动发送报警信号给相关人员。

检测方案1. 定期巡检：制定巡检计划，定期对管道系统进行巡检，包括检查管道的完整性、泄漏情况和设备运行状态等。

2. 管道清洗：定期进行管道清洗，清除管道内的污垢和堵塞物，保持管道畅通。

3. 压力测试：定期进行管道的压力测试，确保管道能够承受正常运行条件下的压力。

4. 检测设备：使用专业的管道检测设备，如超声波检测仪、红外线相机等，对管道进行全面的检测和评估。

维护和保养1. 定期维护：建立管道维护计划，定期对管道进行维护，包括清洗、润滑和更换损坏的部件等。

2. 健康档案：建立管道的健康档案，记录巡检、维护和检测的结果，为管道的长期健康管理提供依据。

3. 培训和培养人员：培训和培养专业人员，使其具备管道维护和管理的技能和知识。

结论通过实施CCTV管道监控和检测方案，可以提高管道系统的安全性和可靠性，减少故障和事故的发生，并延长管道的使用寿命。

此外，定期的维护和保养也能够减少管道系统的运营成本。

因此，我们建议您采用本方案，并根据实际情况进行适当的调整和改进。

随着城市年龄的增加和地下管道的老化，我国各大城市给排水管道爆裂事故频发，给城镇居民的正常生活带来了严重干扰。

到2012年底，全国有城市污水处理厂1018座，排水管道长度31.5万多km，约有60%以上的排水管道存在泄漏的风险。

截止2010年底我国供水管道总长度达到388820km，约有50%以上的管道需要更新改造，因管道腐蚀破裂问题带来的水质下降困扰了供水行业，影响城市的社会公共安全以及老百姓的健康情况。

中仪物联管道cctv检测本产品集成了传统的管道视频检测系统、GIS技术和新兴的物联网技术以及图形处理技术等，通过操纵人员根据排水管道内部情况和工程要求进行操纵，采集视频检测数据，软件系统进行视频处理，将各类管道检测数据实时上报至管道检测数据服务器进行分类保存。

以及通过分析视频检测数据所得的结果（判读报告、3D管道内壁图）并结合物联网进行任务指派等工程决策。

使得该系统不仅能实现对给排水管道进行直观视频检测的功能，而且能对视频检测数据进行精准分析判读，同时兼有对检测成果进行管理提高工作效率的功能。

机器人硬件部分下放到管道内部后，地面操纵人员通过工程要求控制爬行器的移动，而爬行器搭载的镜头通过照明等在管壁上投射的光圈进行成像，同时通过爬行器上的传感器感知爬行器在管道中的情况。

得到视频检测数据及爬行器情况数据后通过电缆盘或无线传输传到主控制器上，主控制器通过接口将得到的视频检测数据储存在相应的存储设备中，而主控制器的屏幕上可显示管道内部情况。

将得到的数据可以进行如下处理：将各类管道检测数据实时上报至管道检测数据服务器进行分类保存。

通过各类分析软件进行分析处理后的检测结论（如判读分析报告）工程成果数据（管道内壁3D视图，管道内壁倾斜情况缺陷），可按照接口定义的规范进行录入和上传。

管道CCTV检测技术方案1. 背景介绍在城市化的进程中，管道系统的建设是必不可少的。

随着时间的推移，管道系统的老化、破损和堵塞等问题逐渐暴露出来，给城市生态环境和市民日常生活造成了很大影响。

为了及时发现和解决管道问题，管道CCTV检测技术应运而生，成为管道管理的重要手段。

2. 技术方案介绍管道CCTV检测技术是利用高清摄像机和灯光等设备对管道进行全方位、真实记录和检测的技术。

这种技术可以帮助我们获取管道内部详细的结构信息和问题情况，为产生的问题提供准确的证据，并提供相应的解决方案。

管道CCTV检测技术已经成为全国各地的管道管理部门必备的检测手段之一。

2.1 器材为进行管道CCTV检测，必须要准备相应的器材。

一般而言，包括如下设备：TV检测车辆。

CCTV检测车辆是专为管道检测而设计制造的移动检查车，车身上搭载有高清摄像机、照明系统、数字化数据采集仪、机械臂等设备。

2.高清摄像机。

高清摄像机是实现CCTV检测的核心设备之一，采用高光谱、高清、低噪音的摄像技术，能够拍摄出管道内部的详细结构和状况。

3.照明系统。

照明系统是CCTV检测中的必要设备之一，提供光源，以消除管道内部的影像。

4.数字化数据采集仪。

数字化数据采集仪可以实现数据的实时记录、存储和传输，为数据的分析和处理提供了基础。

5.机械臂。

机械臂是CCTV检测车辆的重要组成部分，能够进行管道内部的机械工作，同时，还可以保障安全和稳定性。

2.2 检测流程管道CCTV检测的流程相对复杂，需要经过多个步骤：1.识别检测区域。

管道CCTV检测的区域通常是由管道管理部门自行确定的。

通常情况下，管道检测范围不仅包括管道内部，还要对其上下游进行周边的环境检测。

2.准备检测。

在检测之前，要检查摄像机是否正常工作、照明系统是否完好、设备是否处于良好状态等等。

3.开始检测。

在开始检测前，需要先对管道进行清理和清洗等相关工作。

然后，摄像机就会被放入管道当中进行拍摄。

4.数据采集和处理。

排水管道CCTV检测技术介绍什么是排水管道CCTV检测技术排水管道CCTV检测技术是一种通过安装摄像头在排水管道内进行检测的技术。

该技术适用于各种类型和规模的排水管道，可以有效地检测管道内部的问题，包括异物、渗漏、损坏、沉积等问题。

排水管道CCTV检测技术的优点相比传统的检测方法，排水管道CCTV检测技术具有以下优点：1.非侵入性：不需要拆开管道，无需破坏性，不会影响到排水管道的正常运行。

2.高效性：检测速度快，可以在短时间内完成大面积的数据收集和分析。

3.高精度性：准确捕捉管道内部的情况，可以发现问题的产生原因和位置。

4.数据分析功能强大：可以对收集到的数据进行处理和分析，帮助判断管道内部的问题和确定维修方案。

排水管道CCTV检测技术的应用场景排水管道CCTV检测技术在以下场景中得到了广泛应用：1.城市排水管道的定期检测和维护2.工业排水管道的检测和维护3.建筑物排水系统的检测和维护4.重要地下管道的检测和维护这些场景都需要对排水管道进行周期性的检测和维护，以保证排水管道的正常运行和使用寿命。

排水管道CCTV检测技术的具体操作流程排水管道CCTV检测技术的具体操作流程如下：1.确认测试区域：根据巡检计划和确认测试区域，将区域封锁住。

2.准备设备：准备合适的检测设备，包括摄像头、主机和其他必要工具。

3.安装设备：将摄像头和其他设备安装在合适的位置。

4.进行检测：通过主机将监测视频传输回来，实时查看管道内的情况。

5.数据分析：将收集到的数据进行处理和分析，确定管道内的问题和问题的产生原因。

6.提供结果：通过报告、文字或其他方式将检测结果向客户公布。

排水管道CCTV检测技术的应用案例排水管道CCTV检测技术在城市排水管理中得到了广泛应用。

比如，在上海市黄浦江两岸排水管线整体维修中，排水管道CCTV检测技术被广泛应用，协助维修工程师快速确定管道的问题和损坏位置，保证了管道维修的质量和效率。

另外，排水管道CCTV检测技术也被运用在工业环境中，比如在污水处理厂、化工厂以及能源发电厂等行业中检测管道的情况，确保管道的正常运行和可靠性。

cctv管道监控和检测方案CCTV管道监控和检测方案1. 项目背景随着我国城市化进程的不断推进，市政基础设施日益完善，排水管道作为城市基础设施的重要组成部分，其健康状况直接关系到城市运行的安全与稳定。

为保证排水管道的正常运行，降低管道故障风险，提高城市排水系统的管理水平，本项目将采用CCTV （Closed Circuit Television）管道监控和检测技术，对城市排水管道进行全面的检测和评估。

2. 项目目标本项目旨在通过对城市排水管道进行CCTV监控和检测，实现以下目标：1. 全面了解排水管道的结构状况和运行状态，为管道维护和管理提供科学依据。

2. 发现并定位管道缺陷，如破裂、变形、堵塞、腐蚀等，确保管道系统安全运行。

3. 提高城市排水系统的管理水平，降低管道故障风险，延长管道使用寿命。

4. 为城市排水规划、设计和改造提供基础数据支持。

3. 检测对象与范围本项目将对以下对象进行CCTV检测：1. 排水管道：包括雨水管道、污水管道、合流管道等。

2. 检查井：包括排水检查井、雨水检查井、污水检查井等。

检测范围：本项目涉及的管道区域，包括但不限于城市道路、居民区、商业区、工业园区等。

4. 检测设备与技术本项目将采用先进的CCTV管道检测设备，主要包括：1. CCTV检测车：搭载高清摄像头、照明设备、传输设备等，实现管道内视频实时传输。

2. 爬行器：携带高清摄像头、照明设备，用于管道内壁的详细检测。

3. 数据处理软件：用于对检测数据进行采集、处理、分析和报告生成。

检测技术：采用国际先进的CCTV管道检测技术，通过高清摄像头捕捉管道内壁图像，传输至数据处理软件进行分析。

检测过程中，可根据实际情况采用人工辅助检测、激光扫描等技术，提高检测精度。

5. 检测流程与方法本项目将按照以下流程进行CCTV管道检测：1. 现场调查：了解检测区域的地形、地貌、交通等情况，为检测工作提供现场支持。

2. 管道预处理：清理管道内的杂物、沉积物等，确保检测设备正常运行。

排水管道C C T V检测技术介绍1 CCTV检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。

根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。

对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。

而对于人员无法进入的管道，必须采用其他方法。

现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。

该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。

通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。

技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。

针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint与Radiodetection等等。

虽然CCTV检测系统种类繁多，但是其功能大同小异。

通常，CCTV系统公司有自走式和牵引式两种。

近年来，由于自走式CCTV 系统操作技术日趋成熟，该系统已经成为主流。

CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。

相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。

非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。

国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。
