水泵减振器(垫)施工标准做法

当有减振要求时，水泵应配有减振设施，将水泵安装在减振台座上。

减振台座是在水泵的底座下增设槽钢框架或混凝土板，框架或混凝土板通过地脚螺栓与基础紧固，减振台座下使用减振装置。

常用的减振设施有以下几种。

1)橡胶隔振垫。

橡胶隔振垫由丁腈橡胶制成，如图 3 - 89所示。

橡胶隔振垫静态压缩量不能过大，一般在10mm以内。

它是以剪切受力为主的隔振垫，具有耐油性好、抗老化能力强、适用范围广的特点。

橡胶隔振垫可多层串联叠合使用。

水泵安装时，减振台座的各个边角下方垫有若干层橡胶隔振垫。

减振垫安装时，按图集要求的规格和数量分别垫在水泵基础平衡板的四角及边下，减振垫应成对安装。

再将水泵放置到减振台座上，减振台座与水泵间垫有耐热橡胶板。

采用橡胶减振垫时，严禁把减振垫安装在水泵与基础之间，并把地脚螺栓穿减振垫把水泵与基础固定在一起。

2)橡胶剪切减振器。

选择橡胶减振器时，计算压缩变形量应接厂家提供的极限压缩量的 1/3 ~ 1/2采用。

设备的旋转频率与橡胶减振器垂直方向的自振频率之比应大于或等于 3。

水泵安装时，按定位线放置橡胶剪切减振器，然后往减振器上放置减振台座，再将水泵安装到减振台座上。

3)弹簧减振器。

采用弹簧钢丝制作弹簧，.单只或数只相同尺寸的弹簧或弹簧簇置于铸铁或塑料保护罩中制成弹簧减振器，如图3 - 90所示。

弹簧减振器具有结构简单、刚度低、坚固耐用等特点。

选择弹簧减振器时，设备的旋转频率与橡胶减振器垂直方向的自振频率之比应大于或等于 2。

单个立式水泵安装不得采用弹簧减振器，当多台立式水泵合用一个混凝土基础平衡板或由型钢架构成的基础平街板时，可以采用弹簧减振器。

当设备转速大于l200r/min时，宜采用橡胶、软木等弹性材料垫块或橡胶减振器；设备转速小于或等于l200r/rnin时，宜选用弹簧减振器。

使用减振器时，设备重心不宜太高。

(3)水泵安装操作。

水泵安装有整体安装和分体安装两种方式。

水泵安装得好坏，对水泵的运行和寿命有重要影响。

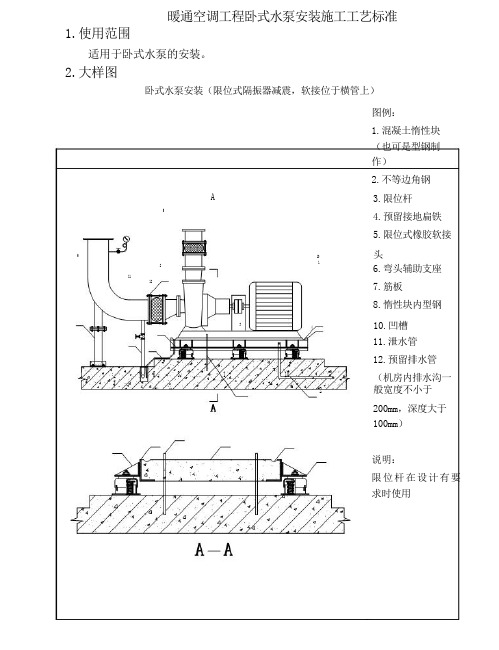

暖通空调工程卧式水泵安装施工工艺标准1.使用范围适用于卧式水泵的安装。

2.大样图卧式水泵安装（限位式隔振器减震，软接位于横管上）图例：1.混凝土惰性块（也可是型钢制作）2.不等边角钢6117A521238 3 1 103.限位杆4.预留接地扁铁5.限位式橡胶软接10 头16.弯头辅助支座7.筋板8.惰性块内型钢4 10.凹槽11.泄水管12.预留排水管（机房内排水沟一2 般宽度不小于200mm，深度大于100mm）说明：限位杆在设计有要求时使用卧式水泵浮筑基础（软接位于横管上）图例：1.混凝土惰性块2.不等边角钢5.限位式橡胶软接头56.弯头辅助支座9.橡胶或软木6 111 2129 10.凹槽11.泄水管12.预留排水管卧式水泵浮筑基础（软接位于立管上）图例：1.混凝土惰性块（也可是型钢基5础）2.不等边角钢5.限位式橡胶软接6111 212 9 头6.弯头辅助支座9.橡胶或软木10.凹槽11.泄水管12.预留排水管水平进出水口的水泵安装，应按下列要求选择安装形式：（1）水泵软接头一般应在水泵进出口处水平安装。

卧式水泵安装（无限位式隔振器减震，软接位于横管上）序号名称规格1 水泵参见设计图纸2 消声止回阀3 短节4 软接详图5 泄水阀/闸阀6 橡胶/不锈钢软接7 惰性基础8 （涡轮）蝶阀/闸阀9 Y 型过滤器10 压力表套11 弯头辅助支座12 弹簧减震器参见设计图纸控制在 150~500mm，便于阀门操作卧式水泵软接尽量采用成品限位杆，如无，则按此图加工冷冻水建议≥DN50 以便于快速排水参见设计图纸/所有软接建议采用成品限位软接，如无成品限位软接，需要增设限位板，限位板钢板厚度不低于 18mm。

应根据水泵重量符合计算（1.5 倍设备运行重量）参见设计图纸参见设计图纸参见设计图纸参见设计图纸根据水泵重量及惰性基础重量计算选型13 基础限位支架参见设计图纸14 设备外壳接地参见设计图纸（2）因空间受限不能在水平管段上安装软接头的，建议选择 U 型泵（或称羊角泵，进出口均朝上）。

水泵安装施工工艺（一）工艺流程：基础检验→水泵就位安装→检测与调整→润滑与加油→试运转1、基础检验.基础坐标、标高、尺寸、预留孔洞应符合设计要求.基础表面平整、混凝土强度达到设备安装要求。

1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100～150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。

基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。

基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。

2）水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净;预埋地脚螺栓的螺纹和螺母应保护完好;放置垫铁部位表面应凿平。

2、水泵就位安装.将水泵放置在基础上，用垫铁将水泵找正找平。

水泵安装后同一组垫铁应点焊在一起，以免受力时松动。

1)水泵无隔振安装。

水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2.脚螺栓二次灌浆时，混凝土的强度应比基础高1～2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。

2）水泵隔振安装.①卧式水泵隔振安装卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫）或弹簧减震器（如下图）。

②立式水泵隔振安装立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫).③水泵机组底座和减振基座或钢垫板之间采用刚性联接。

④减振垫或减振器的型号规格、安装位置应符合设计要求。

同一个基座下的减振器（垫）应采用同一生产厂的同一型号产品。

⑤水泵机组在安装减振器(垫）过程中必须采取防止水泵机组倾斜的措施.当水泵机组减振器(垫）安装后，在安装水泵机组进出水管道、配件及附件时,亦必须采取防止水泵机组倾斜的措施，以确保安全施工。

3）大型水泵现场组装大型水泵的水泵与电机分离需在现场组装时，注意事项如下：①在混凝土基础上按照设计图纸制作型钢支架，并用地脚螺栓固定在基础上，进行粗水平。

第1篇随着城市化进程的加快，噪音污染问题日益严重。

为了改善居住和工作环境，提高人们的舒适度，工程减震隔声垫的应用越来越广泛。

本文将详细介绍工程减震隔声垫的施工过程。

一、施工准备1. 材料准备：根据设计要求，准备好所需的减震隔声垫材料，如聚氨酯橡胶、改性橡胶阻尼隔声垫、隔音毡等。

2. 工具准备：准备切割机、水平尺、卷尺、锤子、剪刀、胶水等施工工具。

3. 人员准备：确定施工人员，进行技术交底和安全培训。

二、施工步骤1. 基层处理：对施工区域进行清理，确保基层平整、干净、无油污。

2. 放线定位：根据设计图纸，确定减震隔声垫的铺设位置和尺寸，使用卷尺和水平尺进行放线定位。

3. 材料切割：根据放线定位的结果，使用切割机将减震隔声垫按照所需尺寸进行切割。

4. 铺设减震隔声垫：将切割好的减震隔声垫按照定位线铺设在基层上，注意保持平整，避免重叠和皱褶。

5. 固定减震隔声垫：使用胶水将减震隔声垫粘贴在基层上，确保牢固。

6. 隔音毡铺设：在减震隔声垫上铺设隔音毡，注意保持平整，与减震隔声垫紧密贴合。

7. 粘贴密封条：在减震隔声垫与墙体、门框等接缝处粘贴密封条，防止声音通过缝隙传播。

8. 施工验收：完成施工后，对减震隔声垫的铺设情况进行检查，确保满足设计要求。

三、施工注意事项1. 施工过程中，注意保护减震隔声垫，避免损坏。

2. 施工环境应保持干燥、通风，避免材料受潮。

3. 施工人员应按照操作规程进行施工，确保施工质量。

4. 施工完成后，对施工区域进行清理，保持现场整洁。

5. 遵循环保要求，选用环保型减震隔声垫材料。

四、施工总结工程减震隔声垫施工是一项技术性较强的工作，需要严格按照设计要求进行施工。

通过以上施工步骤和注意事项，可以有效提高减震隔声效果，为人们创造一个舒适、安静的居住和工作环境。

第2篇随着社会的发展，人们对居住环境的要求越来越高，尤其是对噪音的控制。

工程减震隔声垫作为一种新型的减震隔声材料，被广泛应用于各类建筑工程中。

减振垫道床专项施工方案
一、前言
在铁路建设中，减振垫道床是一种重要的结构，能够有效减少列车通过时的振动，提高铁路运营的舒适性和安全性。

本文将重点介绍减振垫道床的专项施工方案，以确保施工质量和效果。

二、施工准备
1.人员准备：组织施工队伍，确保具备相关施工经验和技术能力。

2.设备准备：准备必要的施工设备和工具，包括搅拌机、砼泵、振动
器等。

3.材料准备：准备优质的混凝土、减振橡胶垫等材料，确保符合相关
标准要求。

三、施工流程
1.基础处理：对施工区域进行清理、平整，确保基础稳固。

2.铺设减振垫：按设计要求，在基础上铺设减振橡胶垫，保证平整布
设。

3.浇筑混凝土：在减振垫上浇筑预制混凝土，均匀振实，确保密实度
和均匀性。

4.养护处理：对施工完成的道床进行适当养护，保持施工现场清洁。

四、质量控制
1.材料检查：严格按照材料要求进行检查，保证材料质量。

2.检测验收：施工完成后，对减振效果进行测试，确保达到设计要求。

3.定期检修：定期对道床进行检修，保持减振效果长期稳定。

五、安全注意事项
1.施工现场安全：加强现场管理，严格执行安全操作规程，确保施工
安全。

2.作业人员安全：保证作业人员佩戴好安全装备，注意操作规范，避
免意外发生。

六、总结
减振垫道床的专项施工方案是铁路建设中不可忽视的重要环节，正确的施工方
案和质量控制对于保证道床效果至关重要。

希望本文的方案能够对相关工作者提供一定的参考和帮助。

以上就是减振垫道床专项施工方案的相关内容，希望对您有所帮助。

减震垫的安装方法
减震垫的安装方法如下：
1. 确定安装位置：根据需要减震的物品或设备的底部尺寸，选择合适的减震垫尺寸和材质。

2. 清洁表面：将要安装减震垫的表面清洁干净，以确保减震垫能够紧密粘附。

3. 调整减震垫位置：将减震垫放置于要减震的物品或设备的底部上，调整位置确保减震垫能够完全覆盖支撑面。

4. 去除背面保护纸：如果减震垫有背面保护纸，将其从减震垫背面撕下。

5. 粘贴减震垫：将减震垫缓慢、均匀地按压贴附到清洁的表面上，确保减震垫与表面贴合良好。

6. 完成安装：将减震垫贴附好后，根据需要测试其减震效果，并进行必要的调整。

注意事项：
- 在进行减震垫安装时，确保表面干燥、清洁，无灰尘、油污等。

- 在选购减震垫时，应注意减震垫的材质和尺寸是否与要减震的物品或设备相适
应。

- 在安装过程中，要确保减震垫与底面贴合良好，以确保其减震效果。

- 如果减震垫因使用时间过长或损坏而需要更换，应及时更换，以保持减震效果。

如何正确安装水泵，为了有效防止水泵的隔振
1、隔振元件应按水泵机组的中轴线作对称布置。

橡胶隔振垫的平
面布置可顺时针或逆时针布置。

２、当机组隔振元件采用六个支承点时，其中四个布置在惰性块
或型钢机座四角，另两个应设置在长边线上，并调节其位置，使隔振
元件的压缩变形尽可能一致。

３、安装橡胶隔振垫或阻尼弹簧隔振器用于卧式水泵机组隔振时，一般情况下，橡胶隔振垫和阻尼弹簧隔振器与地面，及与惰性块或型
钢机座之间毋需粘接或固定。

４、立式水泵机组隔振安装使用橡胶隔振器时，在水泵机组底座下，宜设置型钢机座并采用锚固式安装；型钢机座与橡胶隔振器之间
应用螺栓（加设弹簧垫圈）固定。

在地面或楼面中设置地脚螺栓，橡
胶隔振器穿过地脚螺栓后固定在地面或地板上。

５、橡胶隔振垫的边线不得超过惰性块的边线；型钢底座的支承
面积不得小于隔振元件顶部的支承面积。

６、橡胶隔振垫单层布置，频率比不能满足要求时，可采取多层
串联布置，但隔振垫层数不宜多于五层。

串联设置的各层橡胶隔振垫，其型号、块数、面积和橡胶硬度应完全一致。

７、橡胶隔振垫多层串联设置时，每层隔振垫之间用厚度不小于
４ｍｍ的镀锌钢板隔开，钢板应平整，隔振垫与钢板应用粘合剂粘接。

镀锌钢板的平面尺寸应大于橡胶隔振垫的每一端１０ｍｍ。

镀锌钢板上、下层粘接的橡胶隔振垫应交错设置。

８、施工安装前，应及时检查，安装期间，隔振元件的静态压缩
变形不得超过最大允许值。

９、水泵机组安装时，安装水泵机组的支撑地面应平整，且应具
备足够的承载能力。

１０、机组隔振元件应避免与酸、碱与有机溶剂和其他物质接触。

水泵减震方案在工业生产中，水泵是一种非常重要的设备，用于输送水或其他液体。

然而，由于水泵工作时产生的振动和噪音，给生产过程带来了一定的困扰。

为了解决这个问题，人们提出了各种水泵减震方案。

本文将从不同角度探讨几种常见的水泵减震方案，并分析其优缺点。

第一种方案是使用减震器。

减震器是一种能够减少振动和噪音的装置，常见的有弹簧减震器和橡胶减震器。

弹簧减震器通过弹簧的弹性来减少振动传递，而橡胶减震器则利用橡胶的吸震性能来降低振动幅度。

这两种减震器都能有效减少水泵的振动和噪音，提高生产的工作环境。

但是，减震器也存在一些问题。

首先，减震器的安装和维护成本较高，需要定期检查和更换，增加了企业的运营成本。

其次，减震器对水泵的性能影响较大，有时会对水泵的工作效率产生不利影响。

第二种方案是使用消音器。

消音器是一种能够减少噪音的装置，采用吸音材料和消声结构来降低水泵产生的噪音。

消音器通常安装在水泵的进出口管道上，通过消除流体中的脉动和水泡噪声来达到降噪的效果。

消音器具有结构简单、使用方便等优点，减少了企业的运营成本。

然而，消音器的降噪效果受到一些因素的制约，如流速、管道材料等。

因此，在选择消音器时需考虑水泵的工作环境和要求。

第三种方案是改进水泵的结构设计。

水泵减震方案的核心是减少水泵的振动和噪音产生，而改进水泵的结构设计可以从根本上解决这个问题。

例如，通过增加水泵的支撑结构，减少水泵的共振，可以降低振动传递和噪音产生。

此外，还可以在水泵的液体进出口处安装隔振垫，减少振动传递。

然而，改进水泵的结构设计需要投入大量的研发和试验成本，并且可能影响水泵的工作效率和性能。

同时，综合运用上述方案也是一种有效的水泵减震策略。

通过结合减震器、消音器和改进水泵的结构设计，可以充分利用各种方案的优点，最大程度地降低水泵的振动和噪音。

然而，综合运用方案也需要综合考虑各种因素，包括成本、可行性和实际效果等。

总之，水泵减震方案是解决水泵振动和噪音问题的关键。

水泵减震方案
水泵减震方案主要是为了解决水泵长期运行过程中产生的振动
和噪音问题，保证水泵设备的稳定性和正常运行。

具体的减震方案包括以下几个方面：
1.减震材料的选择：可选择橡胶、弹性体、聚丙烯等材料作为减震垫或减震支架，这些材料具有较好的减震效果，能够有效减少水泵振动和噪音。

2.减震支架的设计：应根据水泵的重量、尺寸和安装条件等因素，设计合适的减震支架，支架的结构应尽量简单，以降低制造成本和安装难度。

3.减震系统的调整：在安装减震支架之后，需进行调整和测试，以确保水泵处于最佳的减震状态。

如果调整不当会导致减震效果不佳或者对水泵设备产生损害，因此需谨慎操作。

4.定期检修和维护：水泵减震方案的实施需要定期检修和维护，及时发现和解决问题，保证减震系统的正常运行，延长水泵设备的寿命。

以上是水泵减震方案的主要内容，通过实施这些方案，可以有效降低水泵振动和噪音，保证水泵设备的稳定性和正常运行。
