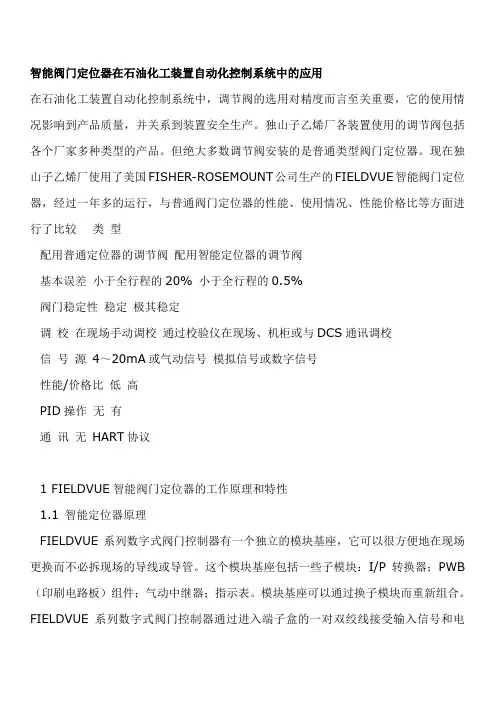

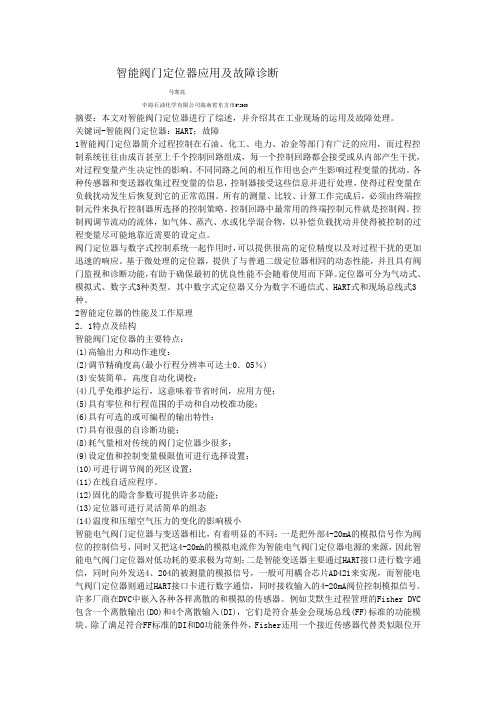

智能阀门定位器应用及故障诊断马寒亮中海石油化学有限公司海南省东方市572600摘要：本文对智能阀门定位器进行了综述，并介绍其在工业现场的运用及故障处理。

关键词-智能阀门定位器：HART；故障1智能阀门定位器简介过程控制在石油、化工、电力、冶金等部门有广泛的应用，而过程控制系统往往由成百甚至上千个控制回路组成，每一个控制回路都会接受或从内部产生干扰，对过程变量产生决定性的影响。

不同同路之间的相互作用也会产生影响过程变量的扰动。

各种传感器和变送器收集过程变量的信息，控制器接受这些信息并进行处理，使得过程变量在负载扰动发生后恢复到它的正常范围。

所有的测量、比较、计算工作完成后，必须由终端控制元件来执行控制器所选择的控制策略。

控制回路中最常用的终端控制元件就是控制阀。

控制阀调节流动的流体，如气体、蒸汽、水或化学混合物，以补偿负载扰动并使得被控制的过程变量尽可能地靠近需要的设定点。

阀门定位器与数字式控制系统一起作用时，可以提供很高的定位精度以及对过程干扰的更加迅速的响应。

基于微处理的定位器，提供了与普通二级定位器相同的动态性能，并且具有阀门监视和诊断功能，有助于确保最初的优良性能不会随着使用而下降。

定位器可分为气动式、模拟式、数字式3种类型。

其中数字式定位器又分为数字不通信式、HART式和现场总线式3种。

2智能定位器的性能及工作原理2．1特点及结构智能阀门定位器的主要特点：(1)高输出力和动作速度：(2)调节精确度高(最小行程分辨率可达士0．05％)(3)安装简单，高度自动化调校；(4)几乎免维护运行，这意味着节省时间，应用方便；(5)具有零位和行程范围的手动和自动校准功能；(6)具有可选的或可编程的输出特性：(7)具有很强的自诊断功能；(8)耗气量相对传统的阀门定位器少很多；(9)设定值和控制变量极限值可进行选择设置；(10)可进行调节阀的死区设置；(11)在线自适应程序。

(12)固化的隐含参数可提供许多功能；(13)定位器可进行灵活简单的组态(14)温度和压缩空气压力的变化的影响极小智能电气阀门定位器与变送器相比，有着明显的不同：一是把外部4-20mA的模拟信号作为阀位的控制信号，同时又把这4-20mh的模拟电流作为智能电气阀门定位器电源的来源，因此智能电气阀门定位器对低功耗的要求极为苛刻；二是智能变送器主要通过HART接口进行数字通信，同时向外发送4、204的被测量的模拟信号，一般可用耦合芯片AD421来实现，而智能电气阀门定位器则通过HART接口卡进行数字通信，同时接收输入的4-20mA阀位控制模拟信号。

浅谈智能型阀门定位器诊断定位器的故障可能会导致阀门无法正常开启或关闭，这将严重影响工业生产线的运行。

因此，及时发现并解决定位器故障是非常重要的。

为了诊断定位器故障，工程师通常会采取一系列的步骤。

首先，工程师会检查定位器的外观，观察是否有损坏或异常。

其次，工程师会使用专业的仪器对定位器进行检测，以确定是否存在电气故障或机械故障。

同时，工程师还会检查定位器的传感器和控制系统，确保其正常运作。

如果定位器故障的原因不明确，工程师可能会进行更深入的分析，比如检查定位器的数据记录，并分析阀门的运行情况。

通过这些分析，工程师可以更准确地确定定位器故障的原因，并采取相应的措施进行修复。

总的来说，诊断智能型阀门定位器的故障需要专业的知识和丰富的经验，而且需要仔细的检查和分析。

只有及时发现和解决定位器故障，才能确保阀门的正常运行，保障工业生产线的稳定性和安全性。

智能型阀门定位器在工业生产中起到了非常重要的作用，它可以通过自动调节阀门位置、监测阀门状态和记录数据等功能，帮助工程师提高生产效率，保证生产线运行的稳定性和安全性。

然而，这一先进技术也并非完全没有故障。

智能型阀门定位器的故障可能由多种原因引起，比如电气故障、机械故障、传感器故障、控制系统故障等。

当出现故障时，及时进行诊断并解决问题就显得至关重要。

接下来，我们将对智能型阀门定位器的故障诊断方法进行更详细的介绍。

首先，在发现定位器故障时，工程师应该首先对设备进行外观检查，观察是否有损坏、腐蚀等现象。

任何外观上的异常都有可能指示定位器存在问题。

接着，工程师需要检查定位器的电源供应，确保电源接线良好、电压稳定。

若发现电源供应存在问题，可能就是导致定位器故障的原因之一。

紧接着，工程师需要使用专业的仪器对定位器进行电气测试，测量电流和电压，以排除电气故障的可能性。

在测试时，应确保所有的安全操作程序得到遵守，避免可能的危险。

通过仪器测试，可以较快速地找到电气系统中的故障点，然后及时进行修复。

智能机械6种阀门定位器操作方法及故障说明智能机械阀门定位器是一种先进的控制设备，可用于对阀门的开关进行自动定位和控制。

以下是关于智能机械阀门定位器的六种操作方法以及常见故障的说明。

操作方法一：定位模式1.将定位模式选择开关设定为“定位”模式。

2.通过操作控制系统或按下设备上的按钮，启动阀门动作。

3.定位器会对阀门进行自动定位，并将准确的位置信息反馈给控制系统。

操作方法二：手动操作1.将定位模式选择开关设定为“手动”模式。

2.手动旋转定位器上的手轮，可以直接控制阀门的开关。

3.手动操作通常用于紧急情况或设备维护。

操作方法三：旁路操作1.将定位模式选择开关设定为“旁路”模式。

2.在该模式下，阀门可以完全绕过定位器，实现手动操作。

3.这种操作方法适用于设备维护或维修期间，需要暂时关闭定位器。

操作方法四：反馈检测1.将定位模式选择开关设定为“反馈”模式。

2.反馈模式下，定位器会检测阀门位置，并将实际位置信息反馈给控制系统。

3.这种操作方法可用于验证阀门位置是否正确，以及对定位器进行校准。

操作方法五：自学习1.将定位模式选择开关设定为“自学习”模式。

2.自学习模式下，定位器会通过对阀门进行多次操作，自动学习并记录阀门的动作曲线和位置信息。

3.这种操作方法可以提高定位器的准确性，并使其能够自动适应不同的阀门特性。

操作方法六：故障排除1.当定位器发生故障时，首先检查供电是否正常，并检查与控制系统之间的连接是否良好。

2.检查阀门是否受阻或损坏，以及定位器的传感器是否正常工作。

3.如果以上排除故障方法无效，可以尝试重启定位器或进行其他维护和修复操作。

智能机械阀门定位器的常见故障包括：1.供电故障，如电源线松动或断开。

2.控制系统故障，如信号传输错误或控制器故障。

3.传感器故障，如位置传感器损坏或失效。

4.阀门受阻，阀门卡死或被异物阻塞。

5.定位器内部机械零件损坏，如齿轮断裂或传动带脱落。

6.环境因素导致的故障，如温度过高或湿度过高导致部件损坏。

智能电气阀门定位器的研究分析摘要：以集成电路控制技术为基础的智能电气阀门定位器,已成为智能化气动执行器的核心控制部件。

智能电气阀门定位器结合气动执行器与其他设备在工业生产中应用,可大幅提高工业机器的生产效率。

本文根据智能电气阀门定位器结构特点、技术基础和应用实际,探讨其总体结构、硬件设计、软件设计等相关技术的研究进展,分析智能电气阀门定位器的研究现状,为今后装置电气阀门定位器的更新改造提供参考。

关键词：气动执行器智能电气阀门定位器集成电路控制阀门定位器在工业生产中占有极其重要的地位,它一定程度上它决定了工业生产过程控制的调节品质。

随着工业化水平的不断提高,阀门定位器也必须不断发展以满足过程控制品质需求。

智能电气阀门定位器的问世,是阀门定位器发展过程中的巨大进步。

智能化的电气阀门定位器克服了传统阀门定位器种种弊端,极大地提高了工作效率。

智能电气阀门定位器在国外研发与应用水平较高,而我国的智能电气阀门定位器的研究与应用,越来越不能满足我国工业化进程的要求。

1、智能电气阀门定位器研究与发展现状当前,由于我国工业化水平正在迅速上升期,我国机械制造业中对智能化的阀门定位器的应用渐趋频繁,但仍没有得到普遍应用。

为满足我国现阶段工业生产水平与技术需要,国内的专家学者,正在积极进行智能电气阀门定位器的研发和应用工作。

通常,气动执行装置由气动执行机构、阀门定位器和调节阀共同构成。

而电气阀门定位器是整个执行装置最核心的控制部件。

它通过动力源提供的动力,接收调节器的讯号,与阀位反馈装置捕获的阀位信息进行比较,调节执行装置的气压,通过联动装置调节生产设备的运行。

而国外研发的智能型和总线型的电气阀门定位器,已经集智能化、组态化和通用性于一体,安装后能够自动校准、能进行故障诊断与处理,并能够实时传输技术指标到上位机。

国内的阀门定位器大都基于喷嘴挡板工作原理,是前期吸收或模仿国外产品与技术的产物。

其特点是通用性差、结构复杂、故障率高、安装调试困难、性能指标不达标。

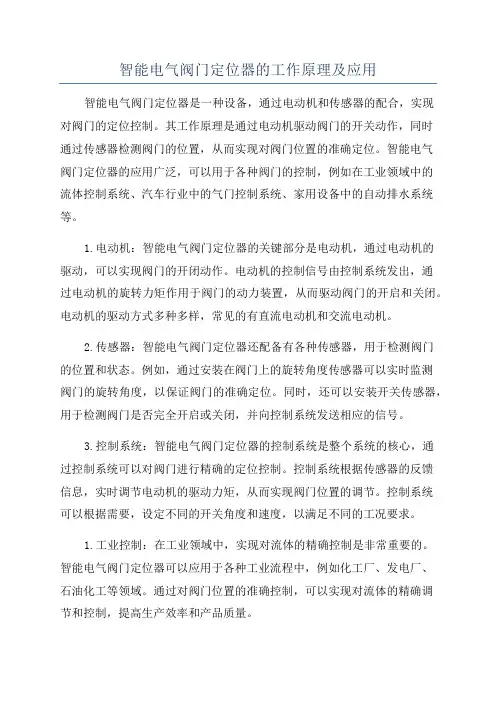

智能电气阀门定位器的工作原理及应用智能电气阀门定位器是一种设备，通过电动机和传感器的配合，实现对阀门的定位控制。

其工作原理是通过电动机驱动阀门的开关动作，同时通过传感器检测阀门的位置，从而实现对阀门位置的准确定位。

智能电气阀门定位器的应用广泛，可以用于各种阀门的控制，例如在工业领域中的流体控制系统、汽车行业中的气门控制系统、家用设备中的自动排水系统等。

1.电动机：智能电气阀门定位器的关键部分是电动机，通过电动机的驱动，可以实现阀门的开闭动作。

电动机的控制信号由控制系统发出，通过电动机的旋转力矩作用于阀门的动力装置，从而驱动阀门的开启和关闭。

电动机的驱动方式多种多样，常见的有直流电动机和交流电动机。

2.传感器：智能电气阀门定位器还配备有各种传感器，用于检测阀门的位置和状态。

例如，通过安装在阀门上的旋转角度传感器可以实时监测阀门的旋转角度，以保证阀门的准确定位。

同时，还可以安装开关传感器，用于检测阀门是否完全开启或关闭，并向控制系统发送相应的信号。

3.控制系统：智能电气阀门定位器的控制系统是整个系统的核心，通过控制系统可以对阀门进行精确的定位控制。

控制系统根据传感器的反馈信息，实时调节电动机的驱动力矩，从而实现阀门位置的调节。

控制系统可以根据需要，设定不同的开关角度和速度，以满足不同的工况要求。

1.工业控制：在工业领域中，实现对流体的精确控制是非常重要的。

智能电气阀门定位器可以应用于各种工业流程中，例如化工厂、发电厂、石油化工等领域。

通过对阀门位置的准确控制，可以实现对流体的精确调节和控制，提高生产效率和产品质量。

2.汽车行业：在汽车行业中，智能电气阀门定位器常应用于气门控制系统。

通过对气门的准确控制，可以提高发动机的效率和性能。

智能电气阀门定位器可以实时监测气门的位置，并根据发动机的运行状态和负荷情况，调节气门的开闭角度，以实现最佳的燃烧效率和动力输出。

3.家用设备：在家用设备中，智能电气阀门定位器常用于自动控制系统，例如自动排水系统。

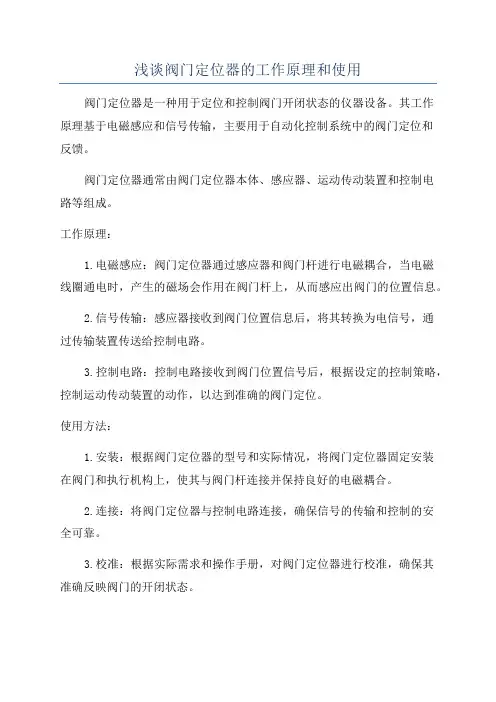

浅谈阀门定位器的工作原理和使用阀门定位器是一种用于定位和控制阀门开闭状态的仪器设备。

其工作原理基于电磁感应和信号传输，主要用于自动化控制系统中的阀门定位和反馈。

阀门定位器通常由阀门定位器本体、感应器、运动传动装置和控制电路等组成。

工作原理：1.电磁感应：阀门定位器通过感应器和阀门杆进行电磁耦合，当电磁线圈通电时，产生的磁场会作用在阀门杆上，从而感应出阀门的位置信息。

2.信号传输：感应器接收到阀门位置信息后，将其转换为电信号，通过传输装置传送给控制电路。

3.控制电路：控制电路接收到阀门位置信号后，根据设定的控制策略，控制运动传动装置的动作，以达到准确的阀门定位。

使用方法：1.安装：根据阀门定位器的型号和实际情况，将阀门定位器固定安装在阀门和执行机构上，使其与阀门杆连接并保持良好的电磁耦合。

2.连接：将阀门定位器与控制电路连接，确保信号的传输和控制的安全可靠。

3.校准：根据实际需求和操作手册，对阀门定位器进行校准，确保其准确反映阀门的开闭状态。

4.调试：通过控制电路对运动传动装置进行调试，使其具备良好的控制性能和定位精度。

5.操作：根据控制策略和工艺要求，对阀门定位器进行自动或手动控制，实现对阀门的定位控制和反馈。

阀门定位器的使用有以下几个主要优点和应用领域：1.提高自动化程度：阀门定位器能够将阀门的开闭状态实时反馈给控制系统，实现远程操控和智能化控制，提高生产自动化程度。

2.改善准确性：阀门定位器采用电磁感应和信号传输，具有较高的定位精度和稳定性，能够实现精确的阀门开闭控制。

3.提高安全性：阀门定位器能够监测和报告阀门的实时位置信息，当阀门异常或操作不当时，能够及时警报并采取相应的控制措施，提高系统的安全性和可靠性。

4.减少人为操作：阀门定位器能够自动定位和控制阀门的开闭状态，减少了人为操作的干预，降低了人为错误和事故的发生概率。

5.广泛应用领域：阀门定位器适用于各种工业领域，如化工、石油、电力、冶金、水处理等，特别适用于高压、高温、腐蚀性介质和危险环境下的阀门定位控制。

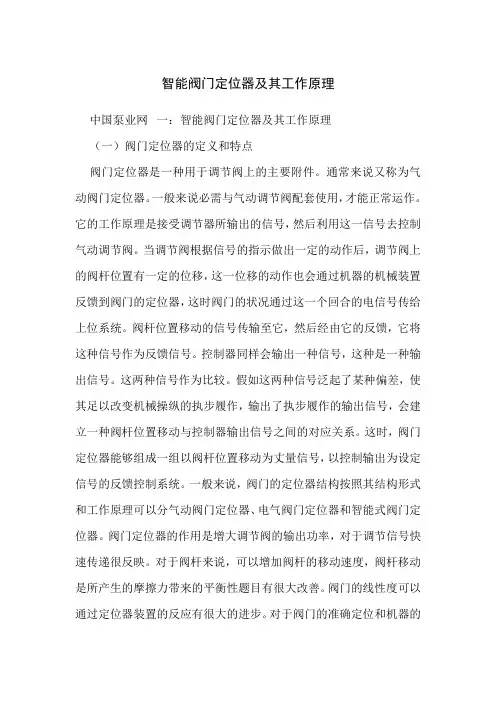

智能阀门定位器及其工作原理中国泵业网一：智能阀门定位器及其工作原理（一）阀门定位器的定义和特点阀门定位器是一种用于调节阀上的主要附件。

通常来说又称为气动阀门定位器。

一般来说必需与气动调节阀配套使用，才能正常运作。

它的工作原理是接受调节器所输出的信号，然后利用这一信号去控制气动调节阀。

当调节阀根据信号的指示做出一定的动作后，调节阀上的阀杆位置有一定的位移，这一位移的动作也会通过机器的机械装置反馈到阀门的定位器，这时阀门的状况通过这一个回合的电信号传给上位系统。

阀杆位置移动的信号传输至它，然后经由它的反馈，它将这种信号作为反馈信号。

控制器同样会输出一种信号，这种是一种输出信号。

这两种信号作为比较。

假如这两种信号泛起了某种偏差，使其足以改变机械操纵的执步履作，输出了执步履作的输出信号，会建立一种阀杆位置移动与控制器输出信号之间的对应关系。

这时，阀门定位器能够组成一组以阀杆位置移动为丈量信号，以控制输出为设定信号的反馈控制系统。

一般来说，阀门的定位器结构按照其结构形式和工作原理可以分气动阀门定位器、电气阀门定位器和智能式阀门定位器。

阀门定位器的作用是增大调节阀的输出功率，对于调节信号快速传递很反映。

对于阀杆来说，可以增加阀杆的移动速度，阀杆移动是所产生的摩擦力带来的平衡性题目有很大改善。

阀门的线性度可以通过定位器装置的反应有很大的进步。

对于阀门的准确定位和机器的有效运行有巨大作用。

（二）智能阀门定位器的定义和工作原理智能阀门调节定位器是一种不需要人工矫正和调整的，可以自动检测所带的调节阀零点、满度、摩擦系数、自动设置控制参数的阀门定位器。

它的工作原理又和传统的阀门定位器工作原理有所区别。

一般来说，后者接受的是来至控制系统的4～20mA模拟信号，然后通过驱动力，使电念头产生一定的电磁力，这种电磁力会作用于主杠杆。

阀门器上阀位的变化一般来说主要经由反馈杆、凸轮、副杠杆和反馈弹簧传递到要做出反应的主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构，这一机构受它的影响，经由气动放大器来控制气动执行机构的进气与排气这逐一进一出的气体反应。

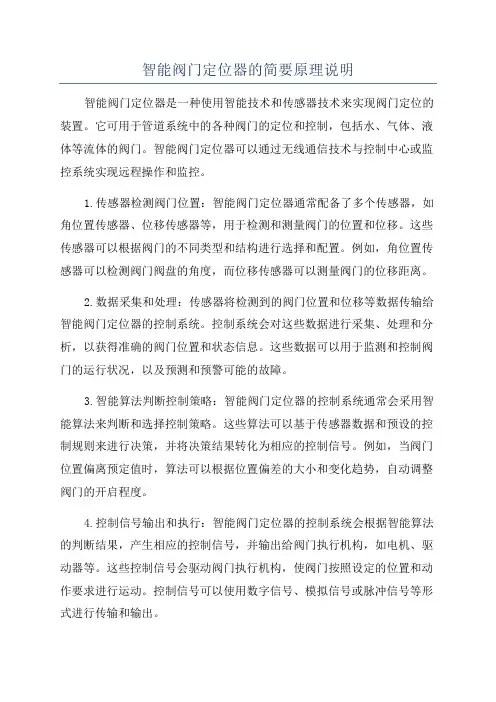

智能阀门定位器的简要原理说明智能阀门定位器是一种使用智能技术和传感器技术来实现阀门定位的装置。

它可用于管道系统中的各种阀门的定位和控制，包括水、气体、液体等流体的阀门。

智能阀门定位器可以通过无线通信技术与控制中心或监控系统实现远程操作和监控。

1.传感器检测阀门位置：智能阀门定位器通常配备了多个传感器，如角位置传感器、位移传感器等，用于检测和测量阀门的位置和位移。

这些传感器可以根据阀门的不同类型和结构进行选择和配置。

例如，角位置传感器可以检测阀门阀盘的角度，而位移传感器可以测量阀门的位移距离。

2.数据采集和处理：传感器将检测到的阀门位置和位移等数据传输给智能阀门定位器的控制系统。

控制系统会对这些数据进行采集、处理和分析，以获得准确的阀门位置和状态信息。

这些数据可以用于监测和控制阀门的运行状况，以及预测和预警可能的故障。

3.智能算法判断控制策略：智能阀门定位器的控制系统通常会采用智能算法来判断和选择控制策略。

这些算法可以基于传感器数据和预设的控制规则来进行决策，并将决策结果转化为相应的控制信号。

例如，当阀门位置偏离预定值时，算法可以根据位置偏差的大小和变化趋势，自动调整阀门的开启程度。

4.控制信号输出和执行：智能阀门定位器的控制系统会根据智能算法的判断结果，产生相应的控制信号，并输出给阀门执行机构，如电机、驱动器等。

这些控制信号会驱动阀门执行机构，使阀门按照设定的位置和动作要求进行运动。

控制信号可以使用数字信号、模拟信号或脉冲信号等形式进行传输和输出。

5.数据传输和通信：智能阀门定位器通常具备无线通信功能，可以与控制中心或监控系统进行数据传输和通信。

通过无线通信技术，控制中心可以实时掌握和监控阀门的位置和状态，远程操作和控制阀门的开关和调节。

智能阀门定位器的原理说明中，重点介绍了传感器的检测、数据采集和处理、智能算法的判断和控制策略、控制信号的输出和执行，以及数据传输和通信等关键环节。

通过这些工作原理，智能阀门定位器可以实现准确、智能的阀门定位和控制，提高管道系统的运行效率和可靠性。
