剪力墙结构混凝土工程施工方案

  • 格式：doc
  • 大小：1.98 MB
  • 文档页数：37

孔雀新城2.6期御景园、文景园工程混凝土施工方案目录一、编制依据 (2)二、工程概况 (2)三、施工部署 (5)3.1总体部署： (5)3.2流水段划分 (5)四、施工准备 (5)4.1劳动力准备 (5)4.2混凝土施工 (5)4.2.1商品混凝土的选择 (6)4.2.2商品混凝土技术参数确定 (6)4.2.3现场与机具准备 (7)4.2.4现场作业条件 (7)五、混凝土工程施工方法 (8)5.1总原则 (8)5.2工艺流程 (9)5.3.混凝土工程施工 (9)5.4主体结构墙、梁、板砼的施工 (11)5.5后浇带混凝土施工 (16)5.6施工缝的留置与处理 (17)六、质量保证措施 (17)6.1、地下消防水池砼裂缝控制 (17)6.2、砼原材料与砼品质的控制措施 (18)6.3、底板砼施工及大面积楼面裂缝控制 (18)6.4、现浇钢筋混凝土楼板质量控制 (19)6.5、楼板的质量控制 (20)6.6、现浇钢筋混凝土楼板的裂缝控制 (20)七、成品保护 (24)八、应注意的质量问题 (25)九、质量保证措施 (25)十、安全措施 (27)孔雀新城2.6期御景园、文景园混凝土施工方案一、编制依据孔雀新城2.6期御景园、文景园工程招标文件廊坊轩辕建筑设计有限公司设计的“孔雀新城2.6期御景园、文景园”设计图纸施工现场情况工程建设标准强制性条文（房屋建筑部分）序号规范、规程、标准名称编号类别1《建筑工程施工质量验收统一标准》GB50300-20132《建筑工程技术资料管理规程》DB13J35-20023《混凝土外加剂应用技术规范》GB50119-2003国家标准4《建筑结构荷载规范》GB 50009-2012国家标准5《预防混凝土碱集料反应技术管理规定》JGJ/T10-956《商品混凝土质量管理规程》GB 50011-2010国家标准7《混凝土结构耐久性设计规范》GB/T 50476-2008国家标准8《建筑地基基础设计规范》GB 50007-2011国家标准9《建筑地基处理技术规范》JGJ 79-2012国家行业标准10《地下工程防水技术规范》GB 50108-2008国家标准11《混凝土结构工程施工质量验收规范》GB50204-2011国家行业标准12《自密实混凝土应用技术规程》JGJ/T28313《混凝土泵送施工技术规程》JGJ/T10二、工程概况2.1建筑概况项目内容工程名称孔雀新城2.6期御景园建设地点河北省固安县锦绣大道北侧，永盛路东侧建筑面积总建筑面积约105446m2主要建筑功能住宅、别墅建筑高度檐口高度80m（以±0.00计），室内外高差0.3m层数17、35、36、37、38楼地上2层；10、11、13、14、18、19、21、22、25、26#楼地上4层；15、23#楼地上18层，地下1层；20#楼地上28层地下2层；27#楼地上24层，地下1层；30#楼地上25层地下1层；。

17、35、36、37、38为框架结构，其它均为剪力墙结±0.00绝对标高设计标高±0.00=绝对标高25.700m2.2结构设计标准项目内容设计基准期50年建筑结构设计混凝土结构为50年，钢结构为50年使用年限建筑结构安全等级二级结构重要性系数 1.0地基基础设计等级丙级基础设计安全等级同结构安全等级建筑物耐火等级一级2.3抗震设防参数项目内容抗震设防烈度7度设计基本地震加速度0.15g值建筑抗震设防类别丙类设计地震分组第二组特征周期值0.55s结构阻尼比0.05建筑场地类别Ⅲ类2.3抗震等级2.4混凝土强度等级首层以上外墙采用CL建筑节能一体化设计，外墙全部采用自密实混凝土，强度等级同结构设计。

三、施工部署3.1总体部署：根据本工程施工合同和施工组织设计要求，根据现场准备的实际情况，北区现浇主体结构工程施工从2015年8月9日开始—2016年5月26号结构全部完成。

3.2流水段划分根据本期工程结构特点各工程量均衡的原则，在地下室以后浇带为界面划分为东西两个施工段，内外墙混凝土按普通型和抗渗型分为两个施工段。

首层以上在以后浇带为界线，墙体分为两至四个流水段，顶板分为两个流水段。

四、施工准备4.1劳动力准备混凝土的初凝时间、坍落度损失等技术参数对混凝土浇筑质量的影响比较大，因此混凝土浇筑的施工组织必须严谨、有序、得当，方可保证混凝土的浇筑及观感质量。

劳动力安排在满足结构施工基础上，按照以往施工经验及本工程施工工期要求进行准备。

混凝土浇筑施工组织如下：混凝土浇筑视施工部位不同，混凝土浇筑施工每个劳务队配备劳动力10~15人，其工作内容包括：罐车进场记录、罐车混凝土输送作业、浇筑、振捣、找平抹面、养护等，根据不同施工部位由工长进行劳动组合、调配。

混凝土浇筑前，工长要对班组人员进行技术交底（包括安全），使各组人员对各自的工作范围及施工要求和质量标准必须清楚了解。

另外，其它工种配合人员必须到位，木工、钢筋工分别设专人看模板和钢筋。

大门口和道路上配备专人清扫,并指定专门清洗车辆的地点，保证混凝土浇筑顺利进行。

4.2混凝土施工总体流程选择搅拌站→与搅拌站共同制定浇筑方式→确定混凝土技术参数→现场准备→混凝土浇筑(含试块制作)→养护→检验4.2.1商品混凝土的选择本工程全部采用商砼，综合考虑砼日产量、主要材料的来源渠道、加料计量自动化、试验室条件等综合考虑选用“金瑞、金河、九强（丰舟）”三家混凝土搅拌站供应。

在签订砼合同时明确以下内容：砼强度等级、施工部位、工程量、砼坍落度、供应方式、拟浇灌时间、每小时供应量、砼特殊性能要求（如早强、缓凝等）及各种检测报告等相关资料的提供，并根据浇筑部位特点、天气状况与搅拌站共同协商确定掺合料、外加剂的选用。

4.2.2商品混凝土技术参数确定各种试验报告，包括各种原材试验，水泥、外加剂的准用证，以及施工配合比、开盘鉴定等资料应随首次混凝土运输车到场时送达，以便施工现场质量技术人员对到场混凝土技术质量进行核实检验。

并保证运送到现场的砼的各项技术指标如坍落度等及入模温度，本工程地下消防水池与基础工程等为了防止碱集料反应，应选用B种低碱活性集料，需由商砼供应单位提供各种原材的碱含量以及砼拌合物的碱集料反应计算书，氯离子含量不大于0.2%(地上部分不大于0.3%)，以便更好地控制砼质量。

以上资料搅拌站应进行试验、计算,并提供相应资料。

本工程的砼浇筑的全部由汽车泵或车载地泵输送，因此对砼拌合物的要求，除了满足设计规定的强度、耐久性等之外，还要满足管道输送的要求，即要求有良好的可泵性。

剪力墙采用泵车和塔吊辅助输送浇注, 混凝土初凝时间控制在4小时即可。

初凝时间确定：梁、板、剪力墙混凝土浇注初凝时间控制在4小时。

其它部位混凝土初凝时间4小时。

坍落度选择：坍落度的选择由泵送高度确定，坍落度损失值由搅拌站根据选择外加剂的特性确定。

本工程混凝土为泵送和塔吊输送，根据规范规定和混凝土输送方式，本工程混凝土坍落度可统一选择180mm，误差±20mm。

本工程首层以上外墙为CL建筑体系一体化，2.3自密实混凝土，确定CL复合剪力墙浇筑自密实混凝土供应商，在选定各项原材料后进行配合比设计及试配工作。

自密实混凝土坍落度应为260~280mm，扩展度应为750~850，粗骨料最大粒径宜为10mm，且不得大于15mm。

自密实混凝土的相关规定应满足《自密实混凝土应用技术规程》JGJ/T283的要求。

此外根据混凝土的浇筑部位及钢筋的疏密程度，还应规定搅拌站供应的混凝土粗骨料的最大粒径。

4.2.3现场与机具准备1）. 塔吊能正常运转，保证垂直运输。

2）. 现场所需的各种机具（如振捣棒、木抹子、铁锹、汽油抹光机、等）都已到位。

3）. 现场临电、用水已设置完毕。

4）. 配套的砼运输车数量充足，保证砼的连续浇筑。

5）. 现场道路畅通，能保证砼运输车出入自由所需工具见下表。

4.2.4现场作业条件1）. 完成钢筋隐检工作，检查支铁、垫块，注意保护层厚度，核实墙内预埋件，水、电管线、盒、槽、预埋孔洞的数量、位置及固定情况。

检查模板下口，洞口及角模处拼装是否严密，边角柱加固是否可靠，各种连接件是否牢固，经检查符合设计要求后，办好隐检、预检手续。

2）. 检查并清理模板内残留杂物，脱模剂应涂刷均匀，不得漏刷，模板工程已办理预检验收。

3）. 浇筑用架子及马道已支搭完毕，汽车泵到场就位。

4）. 施工前，主管技术员已对工长、质检员、外施队联合进行施工交底，明确技术要求、质量标准、施工中的控制重点、难点及预防纠正措施；技术交底应全面、详细、清楚、准确、及时、具有可操作性；班前工长应对操作人员进行口头交底。

技术员要经常去作业面验证交底的执行情况，对不按交底要求施工的要即时改正。

5）.工长对操作班组已进行全面施工技术、安全交底，砼浇灌申请单已被批准。

6）.浇筑前已对污染的钢筋采取保护措施。

五、混凝土工程施工方法5.1总原则根据本工程的单层面积、总高度、单次浇筑量等实际情况，混凝土输送采用车载混凝土泵输送至施工作业层。

1）.汽车泵的现场布置：①砼泵设置处场地应平整、坚实，具有重车行走条件，且有足够的场地形成循环路线，保证搅拌运输车的供料、调车的方便；②汽车泵同时浇筑不同施工段时，应协调合理供料，使各自的浇筑都能连续不间断的进行，避免留置施工缝；③在汽车泵作业范围内，不得有障碍物、高压电线，同时因距主体结构近要有防范高空坠物的措施；④汽车泵的转移运输时要注意安全要求，应符合产品说明及有关标准的规定。

⑤为便于混凝土泵以及搅拌运输车的清洗，泵的停放位置应接近排水设施，并且供水供电方便。

⑥混凝土泵的转移运输要注意安全要求，应符合产品说明及有关标准的规定。

5.2工艺流程与上道工序做好交接手续，批准浇筑→通知搅拌站进场→砼质量检验→运送浇筑地点→按预先计划浇筑振捣→找平、抹面→留试块→养护→处理施工缝→清理→与下道工序交接检。

5.3.混凝土工程施工5.3.1基础混凝土浇筑：商品砼由搅拌车运输至现场，采用汽车泵直接送入浇捣部位。

为了加快砼的浇筑速度，不使底板砼产生施工冷缝，砼的每小时供应量控制不小于30m3，初凝时间控制不小于8小时，入泵坍落度控制在180±20mm，采用分层浇筑、分层振捣、循序推进、一次到顶、保证上层砼盖住已浇筑好的下层砼，上下层砼之间的浇灌间隙时间不超过4小时的浇筑方法。

为防止混凝土在初凝硬化过程中出现收缩裂缝，和泌水影响混凝土与钢筋握裹力，在混凝土初凝前进行二次振捣和二次抹压处理。

砼浇筑标高的控制与表面处理：标高的控制：混凝土浇筑前应在结构钢筋上抄测底板混凝土标高控制线，在混凝土浇筑后，由找平人员对混凝土标高进行检查，特别是外墙防水导墙位置首先将分层浇筑底板混凝土，首次浇筑高度应与导墙模板底平，当导墙底混凝土部分失去塑性，初凝前，开始浇筑导墙混凝土，由专人对导墙顶面、止水钢板内外两侧进行精确找平，不符合浇筑控制标高的应及时补充和消减。

合集下载

剪力墙结构混凝土施工方案

剪力墙结构混凝土施工方案

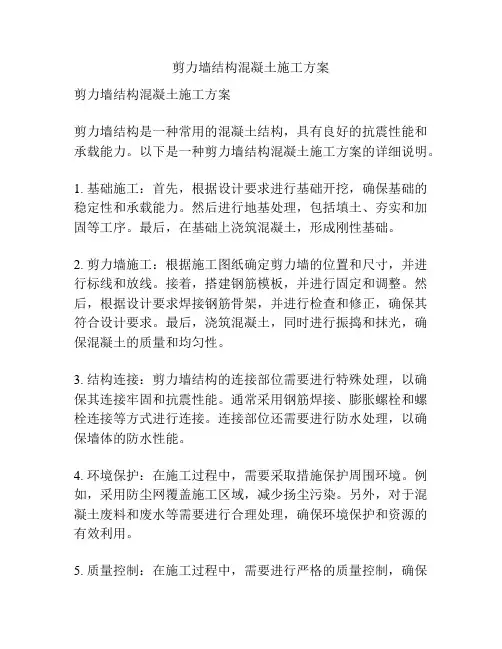

剪力墙结构混凝土施工方案剪力墙结构混凝土施工方案剪力墙结构是一种常用的混凝土结构，具有良好的抗震性能和承载能力。
