电学3-2
１、两盏灯L 1和L 2，分别标有“220V 25W ”和“220V 100W ”字样，则两灯的电阻之比R 1：R 2= ，若将它们串联接入照明电路中，L 1和L 2的实际功率之比P 1：P 2= ，灯 较亮一些。

7．如下图所示，电源电压不变，当开关S 闭合，滑动变阻器的滑片P 由中点位置向右滑动的过程中，下列判断正确的是（ ）
A ．电压表示数不变，电流表示数增大
B ．电压表示数增大，电流表示数增大
C ．电压表示数不变，电流表示数减小
D ．电压表示数减小，电流表示数减小
３、家庭电路的导线有一定的电阻(约几欧)，因此，当家中空调、电炉等大
功率用电器工作时，家中原来开着的灯会变暗．小欣在“科学探究实践行”
活动中通过测试估算出了自己家的家庭电路中的部分电阻，如图5所示．用r
表示家庭电路导线部分的总电阻，L 为一只普通用白炽灯泡，M 是一台空调．在
测试时，先断开开关S ，测得灯泡两端电压为U 1，灯泡功率为P1，再闭合开
关S ，测得灯泡两端电压为U2，空调功率为P 2(P 2>>P 1)，试写出估算的表达式：
________．(只用U 1、U 2和P 1、P 2表达，设电源电压恒定)
10、超导限流器是一种短路故障限制装置，它的电阻R 随电流变化关系如下图甲所示，现将它接入下图乙所示的照明电路中，X 为用电器，照明电压为220V ，
则当I=5A 时，用电器消耗的电功率是 W ；为使
用电器A 短路后电路能保持稳定状态，则R 0的值应满
足 。

A 、等于0
B 、等于11Ω
C 、大于或等于11Ω
D 、小于或等于11Ω
11、如图是测量高于湖水警戒水位装置的原理图，长方形绝缘容器A 容器左右两面插有竖直薄金属板并与电路连接，底部有小孔与湖水相通，且容器底面与警戒水位相平，已知电源电压恒为6V ，小灯泡标有“2V2W ”字样（灯丝电阻不变），两金属板间的湖水电阻R 与x 的关系如图所示（x
为容器内水柱高度h 的倒数，即x=h 1
），求：
①小灯泡的电阻；
②湖水水位高于警戒水位多少米时，灯泡正常工作；
③将电流表改为水位计，水位计的刻度是否均匀，说明理由。

合集下载

人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流

人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流

人教版高中物理选修3-2知识点梳理重点题型（常考知识点）巩固练习互感和自感、涡流【学习目标】1、知道什么是互感现象和自感现象。

2、知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。

3、能够通过电磁感应部分知识分析通电、断电自感现象的原因。

4、知道涡流是如何产生的，知道涡流对人类有利和有害的两方面，以及如何利用涡流和防止涡流。

【要点梳理】要点一、互感现象两个线圈之间没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象称为互感，产生的感应电动势叫互感电动势。

要点诠释：（1）互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间。

（2）互感现象可以把能量从一个电路传到另一个电路。

变压器就是利用互感现象制成的。

（3）在电子电路中，互感现象有时会影响电路的正常工作，应设法减小电路间的互感。

要点二、自感现象1．实验如图甲所示，首先闭合S 后调节R ，使12A A 、亮度相同，然后断开开关。

再次闭合S ，灯泡2A 立刻发光，而跟线圈L 串联的灯泡1A 却是逐渐亮起来的。

如图乙所示电路中，选择适当的灯泡A 和线圈L ，使灯泡A 的电阻大于线圈L 的直流电阻。

断开S 时，灯A 并非立即熄灭，而是闪亮一下再逐渐熄灭。

图甲实验叫通电自感。

在闭合开关S 的瞬间，通过线圈L 的电流发生变化而引起穿过线圈L 的磁通量发生变化，线圈L 中产生感应电动势，这个感应电动势阻碍线圈中电流的增大，通过灯泡1A 的电流只能逐渐增大，所以1A 只能逐渐变亮。

图乙实验叫断电自感。

断开S 的瞬间，通过线圈L 的电流减弱，穿过线圈的磁通量很快减小，线圈L 中出现感应电动势。

虽然电源断开，但由于线圈L 中有感应电动势，且和A 组成闭合电路，使线圈中的电流反向流过灯A ，并逐渐减弱由于L 的直流电阻小于灯A 的电阻，其原电流大于通过灯A 的原电流，故灯闪亮一下后才逐渐熄灭。

电化学基础4-3-2

电化学基础4-3-2

RJ化学· 选修4
45分钟作业与单元评估
二合一
第四章
电化学基础
第四章
电化学基础
第1页
RJ化学· 选修4
45分钟作业与单元评估
二合一
第三节
电解池
第四章
电化学基础
第2页
RJ化学· 必修4
45分钟作业与单元评估
二合一
课时作业2 电解原理的应用
课 前 预 习
课 堂 练 习
课 后 作 业
第3页
第四章· 第三节· 课时作业2
2Cl－－2e－===Cl2↑， 通直流电后，阳极
阴极： 2H ＋2e ===H2↑
＋ －
。
第四章· 第三节· 课时作业2
第5页
RJ化学· 必修4
45分钟作业与单元评估
二合一
电解饱和食盐水的总反应式为： 电解 2NaCl＋2H2O=====2NaOH＋H2↑＋Cl2↑ 。
第四章· 第三节· 课时作业2
第23页
RJ化学· 必修4
45分钟作业与单元评估
二合一
5．用惰性电极电解未精制的饱和食盐水，食盐水装 在U形管内。结果很快在某一电极附近出现食盐水浑浊现 象。造成浑浊的难溶物主要是( A．碳酸镁 C．氢氧化镁
答案：C
) B．硫酸钡 D．碳酸钡
第四章· 第三节· 课时作业2
第24页
RJ化学· 必修4
第四章· 第三节· 课时作业2
第11页
RJ化学· 必修4
45分钟作业与单元评估
二合一
(2)给出总反应式，写出电极反应式。 书写电极反应式的步骤一般分为四步： ①列物质、标得失；②选离子、配电荷；③配个数、 巧用水；④两式加、验总式。 (3)根据信息给予知识，写电极反应式和总反应式。

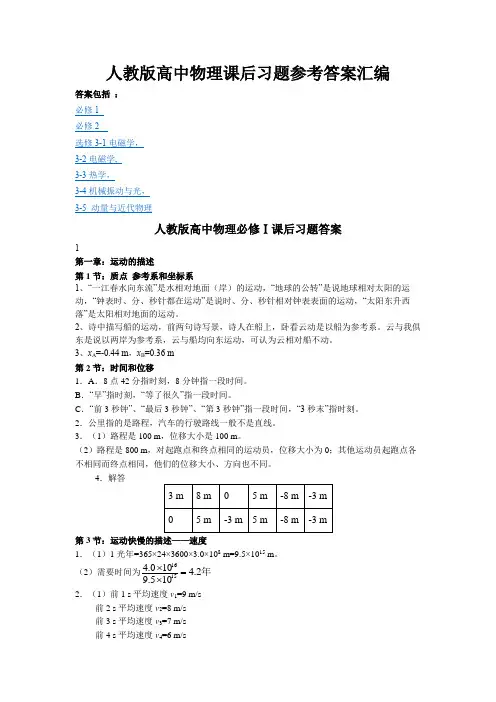

人教版高中物理必修一、必修二、选修3-1、选修3-2、选修3-3、选修3-4、选修3-5课后习题参考答案汇编
