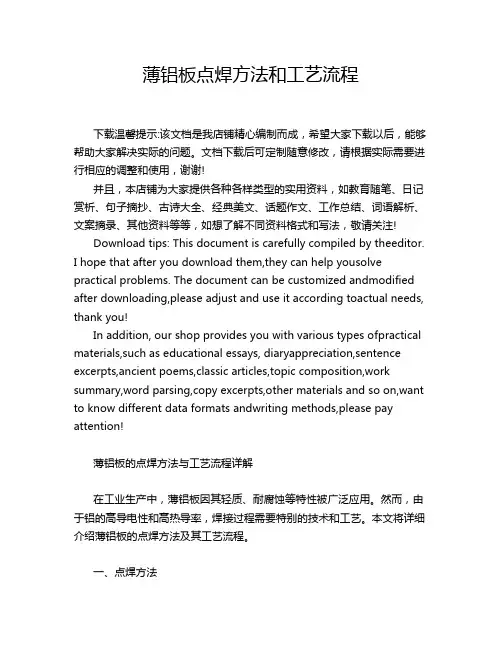

薄铝板点焊方法和工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!薄铝板的点焊方法与工艺流程详解在工业生产中,薄铝板因其轻质、耐腐蚀等特性被广泛应用。
铝板点焊工艺介绍赵红星辅导:邓军李万展(苏州安嘉自动化设备有限公司苏州市相城区渭塘镇澄阳路3691号2016-5-19)摘要:本文简述铝合金材料板材电阻点焊在生产中的应用,中频逆变直流电阻焊机在铝合金点焊中的基本工艺,电极材料的选择尺寸。
关键词:铝板、电阻点焊、工艺。
铝合金由于其强度高、密度低且干腐蚀性好,在我国储藏资源丰富等特性,并在我国铝材的制造工业不断提升的条件下。
目前在汽车制造,工业设备制造、家电设备、电子通讯等应用越来越广泛。
本文主要阐述电阻点焊在铝合金中的应用及工艺方法。
一、铝板的分类应用及能够电阻焊的铝板;我国铝板根据材料金属元素含量不同,分类为1-9系。
在汽车制造中能应用的铝合金的部件如汽车发动机部分,转向部分和高档汽车的表面覆盖件等如凯迪拉克CT6,捷豹和奥迪A8等,在五金家电中如设备仪表的外壳,电子器件的支撑结构件等如电视节背板等;由于铝具有高导电性和导热性故用电阻焊点焊比较困难,一般民用和工业用品用到电阻点焊的板材厚度一般小于3+3mm,但是在军用或者特种行业也会有更厚的铝材料用到电阻焊点焊工艺的。
二、铝板点焊机的分类及特性;能够用于铝板的点焊的电阻焊接设备中主要有工频交流点焊机,中频逆变直流点焊机;电容储能焊机;其焊接波形图如下引 :工频交流焊机焊接电流波形图中频直流焊机焊接电流波形图储能焊机焊接电流波形图由于工频交流焊机的焊接电流为50HZ正弦波,一个周期中有一个过零点,即焊接热量不集中,在焊接铝板时产生熔核较困难,故目前在焊接铝板中使用较少;在焊接铝板中中频逆变直流焊机应用最为广泛,由于焊接电流和焊接时间大小方便可调,其焊接电流平稳,热量集中,在焊接铝材料时易调整控制,故在目前的铝板焊接中应用最为广泛。
随着目前国内生产工艺的不断提升,中频逆变设备也由原来的依赖进口转变为向国外出口。
电容储能设备热效率在三种焊接设备种最为集中,但是由于焊接放电时间不可调,在焊接铝板时易产生飞溅,电极与氧化层粘连,故目前用储能焊接设备焊接铝材的并不多。
简述蜂窝铝板的施工工艺
蜂窝铝板是一种由铝合金材料制成的新型建筑材料,具有轻质、高强度、防腐蚀等优点,被广泛应用于建筑外墙装饰和室内装饰。
蜂窝铝板的施工工艺如下:
1. 设计方案:根据建筑的需求和设计要求,确定蜂窝铝板的规格、颜色和厚度等参数。
2. 准备材料:准备好所需的蜂窝铝板、铝型材、辅助材料等。
3. 安装框架:根据设计图纸,安装蜂窝铝板的支撑框架,通常使用铝合金型材制作,确保框架结构牢固。
4. 定位和固定:将蜂窝铝板放置在框架内,并使用专用工具将其固定在框架上,通常采用螺栓、铆钉等方式进行固定。
5. 剪切和加工:根据需要,对蜂窝铝板进行剪切和加工,使其适应不同的建筑形状和尺寸。
6. 排列拼接:将蜂窝铝板按照设计要求进行排列拼接,确保铝板之间的间隙均匀且美观。
7. 补充装饰:根据需要,对蜂窝铝板进行补充装饰,如喷涂涂料、贴瓷砖、安装玻璃等。
8. 检验和保护:对已安装的蜂窝铝板进行检验,确保质量合格,并进行表面保护,防止污染和损坏。
以上是蜂窝铝板的施工工艺,需要专业的施工团队和合适的工具设备来完成。
在施工过程中,需要注意安全防护措施,保证施工过程的顺利进行。
铝板工艺流程铝板工艺流程铝板是一种常见的金属材料,具有轻质、耐腐蚀、导热性好等优点,在各个领域都有广泛的应用。
下面将介绍一下铝板的工艺流程。
1. 铝板的选择:首先需要选择适合自己产品的铝板材料。
根据不同的用途和要求,可以选择不同材质的铝板,如纯铝板、合金铝板等。
2. 板料开料:铝板一般都是采用标准尺寸生产,而实际应用中需要的尺寸往往是各异的。
所以,在使用铝板之前,需将其切割成合适的尺寸和形状。
3. 表面处理:铝板表面处理很重要,它可以增加铝板的美观度、耐腐蚀性和耐磨性。
常见的表面处理方法有阳极氧化、电泳漆、喷涂等。
4. 冲压成型:铝板可以通过冲压成型的方式制作出各种形状的零部件。
冲压是将铝板放入冲床之中,利用冲床的压力将铝板冲剪成所需的形状。
5. 焊接:当需要将铝板连接在一起时,可以通过焊接的方式实现。
常见的铝板焊接方法有TIG焊、MIG焊、电弧焊等。
焊接后需要进行后续处理,如去焊渣、打磨等。
6. 表面处理:铝板可以进行各种表面处理,以增加其美观度和抗腐蚀性。
常见的表面处理方法有阳极氧化、电泳漆、喷涂等。
7. 加工成品:经过以上的工艺处理,铝板可以变成各种各样的产品,如铝制门窗、铝制配件、铝制箱体等。
这些成品可以进行各种加工,在制作过程中,可以加入其他材料和零部件,使其功能更加完善。
8. 检验和包装:在生产过程中,需要对成品进行质量检验,确保其符合相应的标准和要求。
合格后,需要进行包装。
包装可以采用纸箱、木箱、塑料薄膜等不同的形式,以保护产品的质量和美观。
以上就是铝板的工艺流程。
铝板的加工工艺是一个复杂的过程,不同的产品和要求会有不同的处理方法和步骤。
不过,总体来说,以上的步骤可以作为参考,帮助我们更好地了解铝板的生产过程。
铝板在现代工业中应用广泛,了解其工艺流程有助于提高产品质量和生产效率。
铝板幕墙施工工艺铝板幕墙施工工艺一、引言铝板幕墙是建筑外墙的一种常见装饰形式,具有美观、耐用、耐候性好的特点。
本文档将详细介绍铝板幕墙施工的工艺流程和注意事项。
二、材料和工具准备1. 材料准备1.1 铝板:选择高质量的铝合金板材,厚度和规格根据具体需求确定。
1.2 铝板连接件:包括角码、抗震铆钉、密封胶条等材料。
1.3 接缝密封材料:采用耐候性好、具有良好弹性和粘接性能的硅酮密封胶。
1.4 挂件:根据设计要求选择合适的挂件材料。
2. 工具准备2.1 铝板切割工具:包括剪刀、金属锯、电动剪刀等。
2.2 铝板连接件安装工具:包括螺丝刀、铆钉枪等。
2.3 接缝密封工具:包括胶枪、刮板等。
2.4 其他常规工具:包括尺子、锤子、梯子等。
三、施工步骤1. 基座准备1.1 清理基座表面,确保平整、无杂物。
1.2 根据幕墙设计图纸进行基座的预埋螺栓或焊接等加固工作。
1.3 检查基座平整度和垂直度,必要时进行修整。
2. 铝板切割和加工2.1 根据设计图纸的尺寸要求,使用合适的工具对铝板进行切割。
2.2 根据需要,对铝板进行弯曲、折边等加工。
2.3 对切割和加工后的铝板进行清理和除尘处理。
3. 铝板安装3.1 将铝板安装在挂件上,使用螺丝或铆钉连接。
3.2 根据设计要求,对铝板之间的接缝进行密封处理,使用硅酮密封胶填充接缝。
3.3 在安装过程中,保证铝板的平整度和垂直度,必要时使用调整垫片进行调整。
4. 玻璃安装4.1 对需要安装玻璃的部位进行预埋或焊接玻璃支撑件。
4.2 清理玻璃表面,并进行检查,确保无损伤和污垢。
4.3 使用合适的密封胶将玻璃与铝板连接,并确保其密封性能。
5. 最终检查和清理5.1 对安装完成的铝板幕墙进行最终检查,包括平整度、垂直度、密封性能等。
5.2 清理施工现场,清除杂物和垃圾。
四、施工注意事项1. 安全第一:施工过程中要注意安全,佩戴个人防护装备,防止高空坠落等事故发生。
2. 施工顺序:按照设计图纸和施工方案确定施工顺序,确保施工的连贯性和一致性。

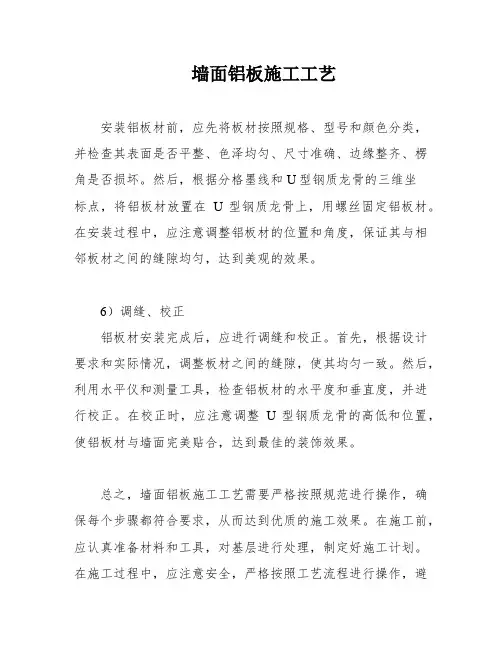

墙面铝板施工工艺
安装铝板材前,应先将板材按照规格、型号和颜色分类,并检查其表面是否平整、色泽均匀、尺寸准确、边缘整齐、楞角是否损坏。
然后,根据分格墨线和U型钢质龙骨的三维坐
标点,将铝板材放置在U型钢质龙骨上,用螺丝固定铝板材。
在安装过程中,应注意调整铝板材的位置和角度,保证其与相邻板材之间的缝隙均匀,达到美观的效果。
6)调缝、校正
铝板材安装完成后,应进行调缝和校正。
首先,根据设计要求和实际情况,调整板材之间的缝隙,使其均匀一致。
然后,利用水平仪和测量工具,检查铝板材的水平度和垂直度,并进行校正。
在校正时,应注意调整U型钢质龙骨的高低和位置,使铝板材与墙面完美贴合,达到最佳的装饰效果。
总之,墙面铝板施工工艺需要严格按照规范进行操作,确保每个步骤都符合要求,从而达到优质的施工效果。
在施工前,应认真准备材料和工具,对基层进行处理,制定好施工计划。
在施工过程中,应注意安全,严格按照工艺流程进行操作,避
免出现错误和问题。
最后,进行细致的调缝和校正,使墙面铝板装饰效果更加美观、大气。

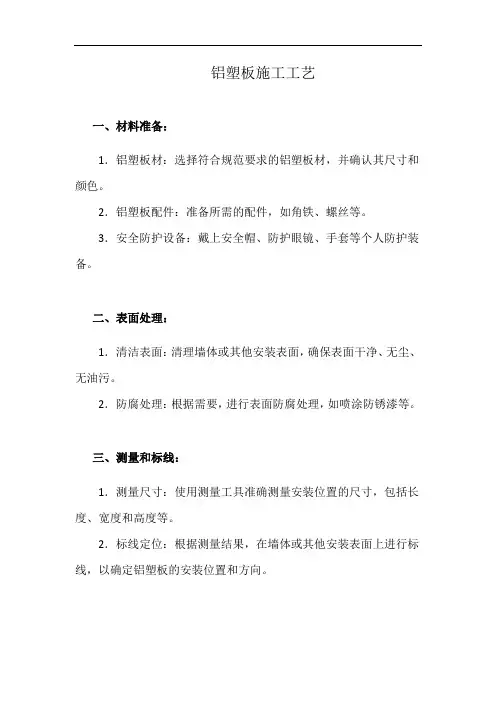

铝塑板施工工艺一、材料准备:1.铝塑板材:选择符合规范要求的铝塑板材,并确认其尺寸和颜色。
2.铝塑板配件:准备所需的配件,如角铁、螺丝等。
3.安全防护设备:戴上安全帽、防护眼镜、手套等个人防护装备。
二、表面处理:1.清洁表面:清理墙体或其他安装表面,确保表面干净、无尘、无油污。
2.防腐处理:根据需要,进行表面防腐处理,如喷涂防锈漆等。
三、测量和标线:1.测量尺寸:使用测量工具准确测量安装位置的尺寸,包括长度、宽度和高度等。
2.标线定位:根据测量结果,在墙体或其他安装表面上进行标线,以确定铝塑板的安装位置和方向。
四、铝塑板切割:1.平面切割:使用适当的木工工具或金属切割机,按照需要的尺寸将铝塑板切割成合适的片段。
2.边角切割:使用手工工具或电动工具,对铝塑板进行边角修整和倒角处理。
五、铝塑板安装:1.固定角铁:根据标线,在墙面或安装表面上安装角铁,作为铝塑板的固定支撑。
2.安装铝塑板:将铝塑板片段逐一安装在角铁上,使用螺丝或其他固定方式将其牢固固定。
六、确保平整:1.调整水平:使用水平仪等工具,确保铝塑板的安装水平,并进行必要的调整。
2.校正垂直:使用垂直仪等工具,确保铝塑板的安装垂直,并进行必要的调整。
七、接缝处理:1.接缝密封:对铝塑板之间的接缝进行密封处理,使用防水胶、密封条等材料,确保接缝处的防水性能。
2.接缝装饰:根据设计要求,选择合适的装饰条或其他材料,覆盖铝塑板之间的接缝,以提升外观效果。
八、清理和检查:1.施工现场清理:及时清理施工现场,清除杂物和垃圾,保持整洁。
2.视觉检查:对安装的铝塑板进行视觉检查,确保表面无损坏、无变形等问题。
九、完工验收:1.工程检查:对铝塑板进行综合检查,包括尺寸、平整度、安装质量等方面。
2.安全验收:确保铝塑板安装符合相关安全规范和标准。

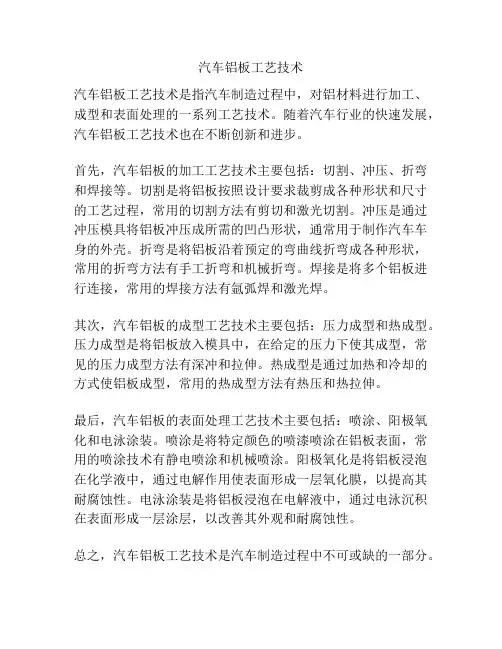

汽车铝板工艺技术
汽车铝板工艺技术是指汽车制造过程中,对铝材料进行加工、成型和表面处理的一系列工艺技术。
随着汽车行业的快速发展,汽车铝板工艺技术也在不断创新和进步。
首先,汽车铝板的加工工艺技术主要包括:切割、冲压、折弯和焊接等。
切割是将铝板按照设计要求裁剪成各种形状和尺寸的工艺过程,常用的切割方法有剪切和激光切割。
冲压是通过冲压模具将铝板冲压成所需的凹凸形状,通常用于制作汽车车身的外壳。
折弯是将铝板沿着预定的弯曲线折弯成各种形状,常用的折弯方法有手工折弯和机械折弯。
焊接是将多个铝板进行连接,常用的焊接方法有氩弧焊和激光焊。
其次,汽车铝板的成型工艺技术主要包括:压力成型和热成型。
压力成型是将铝板放入模具中,在给定的压力下使其成型,常见的压力成型方法有深冲和拉伸。
热成型是通过加热和冷却的方式使铝板成型,常用的热成型方法有热压和热拉伸。
最后,汽车铝板的表面处理工艺技术主要包括:喷涂、阳极氧化和电泳涂装。
喷涂是将特定颜色的喷漆喷涂在铝板表面,常用的喷涂技术有静电喷涂和机械喷涂。
阳极氧化是将铝板浸泡在化学液中,通过电解作用使表面形成一层氧化膜,以提高其耐腐蚀性。
电泳涂装是将铝板浸泡在电解液中,通过电泳沉积在表面形成一层涂层,以改善其外观和耐腐蚀性。
总之,汽车铝板工艺技术是汽车制造过程中不可或缺的一部分。
随着技术的不断创新和发展,汽车铝板的工艺技术也会不断提高,以适应汽车行业的发展需求。

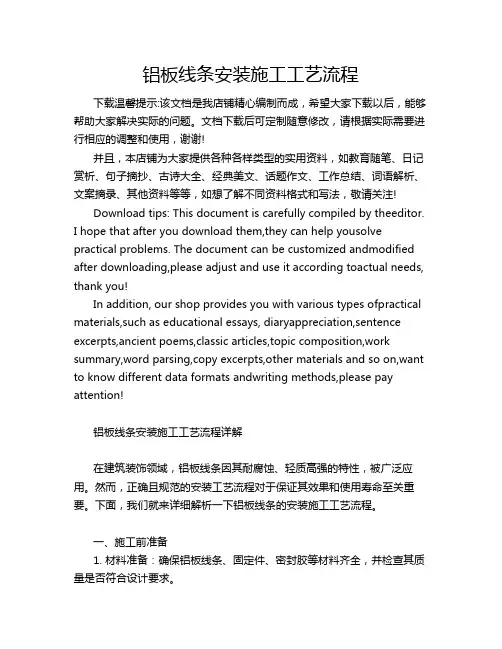

铝板线条安装施工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝板线条安装施工工艺流程详解在建筑装饰领域,铝板线条因其耐腐蚀、轻质高强的特性,被广泛应用。
