重庆市2018年中考物理总复习测试 第13讲 欧姆定律 第一节 欧姆定律及其相关计算测试1(含答案)

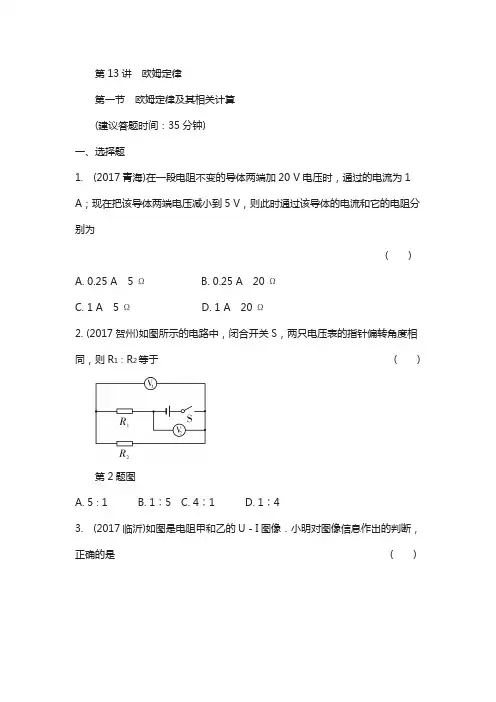

2018年中考物理总复习测试第13讲欧姆定律第一节欧姆定律及其相关计算测试1（含答案）第一节欧姆定律及其相关计算(建议答题时间：35分钟)一、选择题1. (2017青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端电压减小到5 V，则此时通过该导体的电流和它的电阻分别为( )A. 0.25 A 5 ΩB. 0.25 A 20 ΩC. 1 A 5 ΩD. 1 A 20 Ω2. (2017贺州)如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1∶R2等于 ( )第2题图A. 5∶1B. 1∶5C. 4∶1D. 1∶43. (2017临沂)如图是电阻甲和乙的U－I图像．小明对图像信息作出的判断，正确的是( )第3题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为2.5 V时，其电阻值为10 ΩC. 将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD. 将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A4. (2017巴蜀二模)如图，图甲是小灯泡L和定值电阻R的I－U关系图像，将L和R先后以图乙和图丙两种方式接在同一电源上，若图乙中U1∶U2＝m，图丙中I1∶I2＝n，则下列判断中正确的是 ( )第4题图A. m＝nB. m<nC. m>nD. mn＝15. (2017陕西)如图甲所示，电源电压恒为 6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S.通过分析，下列说法错误．．的是( )第5题图A. 图中的R0有保护电路的作用B. 温度升高时，电压表的示数会变小C. 温度为40 ℃时，电流表的示数为0.2 AD. 温度降低时，电压表与电流表示数的比值变小6. (2017玉林)如图所示，电源电压为3 V 且保持不变，滑动变阻器R 标有“1 A 15 Ω”的字样．当滑动变阻器的滑片P 在最右端时，闭合开关S ，通过灯泡的电流为0.4 A ，移动滑动变阻器的滑片P ，在电路安全工作的情况下，下列说法正确的是( )第6题图A. 向左移动滑动变阻器的滑片P 时灯泡变亮B. 滑片P 在最右端时通过干路中的电流是0.9 AC. R 接入电路的阻值变化范围是5 Ω～15 ΩD. 电路总电阻的最大值为5 Ω二、填空题7. (2017西大附中一模)科学家有着强烈的好奇心和执着的探究精神，德国物理学家________最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：I ＝U R.为了纪念他作出的杰出贡献，人们将他的名字命名为________的单位．8. (2017辽阳)如图所示电路中，闭合开关S ，R 1与R 2是________联连接的．当滑动变阻器R 2的滑片P 向左移动时，电流表的示数将________，电压表的示数与电流表的示数之比将________(后两空均选填“变大”、“变小”或“不变”)．第8题图9. (2017东龙)导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示，则由图可知导体A的电阻为________Ω；如果将A和B并联后接在电压为1.0 V的电源两端，则通过A和B的总电流为________A.第9题图10. (2017咸宁)如图所示，电源电压不变，开关S闭合后，电压表的示数为4 V，电压表的示数为6 V，电流表的示数为1 A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为______V，电阻R3的阻值是______Ω.第10题图11. (2017淮安)如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A，当S1、S3闭合，S2断开时，电流表示数为________A.第11题图12. (2017南岸区二诊)如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b 端移到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V，滑动变阻器的最大阻值是________Ω.第12题图13. (2016万州模拟)如图所示，R为定值电阻．闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5 A～1.5 A，电压表示数变化范围是 6 V～3 V．电源电压为________V，滑动变阻器连入电路的电阻变化范围为____________．第13题图三、论述计算题14. (2017育才一诊)随着科技的发展，加热座椅已经进入生活，它是通过座椅内部的电阻丝等对座椅进行加热，使座椅短时间内逐渐升温，座椅加热在使用中没有任何安全隐患，内部材料即使在恶劣的使用环境下也不会轻易造成短路、断路和老化．其工作原理相当于如图所示的电路图，其中U ＝12 V ，R 2＝6 Ω，闭合开关后，通过R 1的电流为1 A ，求：第14题图(1)R 1的电阻；(2)通过干路的电流I .15. (2017江西)如图所示，电源电压可调，小灯泡上标有“6 V 0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A ，电压表量程：0～3 V ，滑动变阻器的规格为“20 Ω 1 A”．(1)电源电压调至6 V ，闭合开关S 1和S 2，移动滑动变阻器的滑片P ，使小灯泡正常发光，电流表示数为0.6 A ，则电压表的示数是多少？R 0的阻值是多少？(2)电源电压调至8 V ，断开开关S 1、闭合开关S 2，为了保证电路安全，求滑动变阻器的阻值变化范围．第15题图答 案1. B 【解析】导体电阻为R ＝U I ＝20 V 1 A＝20 Ω；当导体两端的电压变为5 V 时，电阻不变，还是20 Ω；此时通过导体的电流I ′＝U ′R ＝5 V 20 Ω＝0.25 A ．故选B. 2. C 【解析】开关闭合，两电阻串联，电压表测量R 2两端电压，电压表测量R 1、R 2两端总电压．两电压表指针偏转角度相同，说明所用量程不同，电压表用0～15 V 量程，电压表用0～3 V 量程，则U 总：U 1＝5∶1；串联电路中，电压的分配与电阻成正比，即R 1＋R 2R 2＝U 2U 1＝15，所以R 1∶R 2＝4∶1，故选C. 3. C 【解析】由题图可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝U R 得，R 乙＝U 乙I 乙＝2.5 V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各部分电路两端的电压之和，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I 并＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．故选C.4. B 【解析】在图乙中，灯泡与电阻串联，电路中的电流相同，由I ＝U R 可知，当电流相同时，电压与电阻成正比，由题知U 1∶U 2＝m ，则有：U 1U 2＝R L 乙R＝m ；在图丙中，灯泡与电阻并联，各支路两端的电压相同，由I ＝U R可知，当电压相同时，电流与电阻成反比，由题知I 1∶I 2＝n ，则有I 1I 2＝R L 丙R＝n ，由图像甲可知，灯泡电阻随电压增大而增大，且图丙中L 两端电压大于图乙中L 两端电压，所以R L 乙<R L 丙，所以R L 乙R <R L 丙R，即m <n ，故B 正确．故选B. 5. D 【解析】因为如果电路中只接热敏电阻时，温度较高时热敏电阻的电阻很小，可能导致电路中电流过大，损坏电路元件，所以R 0有保护电路的作用，A 正确；温度升高时，热敏电阻的阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的电流增大，根据U ＝IR 可得，定值电阻两端电压增大，电源电压保持不变，则热敏电阻两端电压减小，即电压表示数减小，B 正确；温度为40 ℃时，电路中的总电阻是R 总＝R 0＋R 热敏＝10 Ω＋20 Ω＝30 Ω，则电流表的示数是I ＝U R 总＝6 V 30 Ω＝0.2 A ，C 正确；电压表测量热敏电阻两端电压，电流表测量电路中的电流，根据R ＝U I 可得，电压表与电流表示数的比值是热敏电阻的阻值，而温度降低时热敏电阻的阻值增大，所以两表示数的比值增大，D 错误．故选D.6. D 【解析】由题图可知，滑动变阻器R 与灯泡L 并联接入电路，并联电路中各支路两端电压都相等，滑片P 移动时，对灯泡这一支路没有影响，A 错误；滑片P 在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为I ＝I R ＋I L ＝U R ＋I L ＝ 3 V 15 Ω＋0.4 A ＝0.6 A ，B 错误；根据滑动变阻器“1 A 15 Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过1 A ，所以滑动变阻器接入电路的最小阻值R min ＝U I max ＝3 V 1 A＝3 Ω，则R 接入电路的阻值变化范围是3 Ω～15 Ω，C 错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大R 总max ＝U I min ＝U I R min ＋I L ＝ 3 V 0.2 A ＋0.4 A＝5 Ω，D 正确．故选D. 7. 欧姆 电阻8. 并 变小 变大 【解析】当开关S 闭合时，R 1与R 2组成并联电路，电流表测量通过R 1支路的电流，电流表测量量支路R 2中的电流，电压表测电源电压．当滑动变阻器R 2的滑片P 向左移动时，滑动变阻器接入电路中的电阻增大，由于滑动变阻器两端的电压等于电源电压，保持不变，所以通过滑动变阻器的电流变小，即电流表示数将变小；电压表的示数与电流表的示数之比等于滑动变阻器接入电路中的阻值，故电压表的示数与电流表的示数之比变大．9. 5 0.3 【解析】由题图可知，R A ＝5 Ω，R B ＝10 Ω；并联在1 V 的电源两端，由图像可知，经过R A 的电流为0.2 A ，经过R B 的电流为0.1 A ，并联电路总电流等于各支路电流之和，故总电流为0.3 A.10. 7 3 【解析】R 1、R 2、R 3串联，测的是R 1、R 2两端的总电压，测的是R 2、R 3两端的总电压，有1 A ×(R 1＋R 2)＝4 V①，1 A ×(R 2＋R 3)＝6 V ②，R 2、R 3互换后，电表的示数不变，说明R 2＝R 3 ③，根据①②③可得：R 2＝R 3＝3 Ω，R 1＝1 Ω，电源电压U ＝I (R 1＋R 2＋R 3)＝1 A×(1 Ω＋3 Ω＋3 Ω)＝7 V.11. 6 0.2 0.9 【解析】当闭合S 1、断开S 2、S 3时，电路中R 2与电流表串联，则电源电压U ＝IR 2＝0.6 A×10 Ω＝6 V ；当只闭合S 2时，两电阻串联，则电流表示数I ′＝U R 总＝6 V 20 Ω＋10 Ω＝0.2 A ；当只断开S 2时，两电阻并联，此时电流表的示数为I ″＝I 1＋I 2＝6 V 20 Ω＋6 V 10 Ω＝0.9 A. 12. 9 12 【解析】由题图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．当滑动变阻器的滑片接在a 端时，电路中只有定值电阻，此时电路电流最大，电压表的示数就是电源电压，即电源电压U ＝9 V ；定值电阻R ＝U I＝9 V 1.5 A ＝6 Ω.当滑动变阻器的滑片接在b 端时，滑动变阻器与定值电阻串联，电路中总电阻最大，电流最小，电路的总电阻R 总＝U I b ＝9 V 0.5 A＝18 Ω，则滑动变阻器的最大阻值R max ＝R 总－R ＝18 Ω－6 Ω＝12 Ω.13. 7.5 2 Ω～12 Ω 【解析】从题图可知，电压表测量的是滑动变阻器两端的电压，电流表示数变化范围是0.5 A ～1.5 A ，电压表示数变化范围是6 V ～3 V ，R ＝U I ＝3 V 1.5 A＝2 Ω，R ′＝U ′I ′＝6 V 0.5 A＝12 Ω，则滑动变阻器连入电路的电阻变化范围为2 Ω～12 Ω；而定值电阻和滑动变阻器串联，电源电压 U 总＝U 滑＋U R ，即U 总＝3 V ＋1.5 A×R ①，U 总＝6 V ＋0.5 A ×R ②，则3 V ＋1.5 A×R ＝6 V ＋0.5 A×R ，解得：R ＝3 Ω，把 R ＝3 Ω代入①式得：U 总＝7.5 V.14. 解：(1)由欧姆定律可得，R 1的电阻R 1＝U I 1＝12 V 1 A＝12 Ω (2)当闭合开关时，电阻R 1、R 2并联通过电阻R 2 的电流为I 2＝U R 2＝12 V 6 Ω＝2 A 通过干路的电流I ＝I 1＋I 2＝1 A ＋2 A ＝3 A15. 解：(1)当电源电压调至6 V 时，S 1、S 2闭合，灯泡L 与滑动变阻器R 串联后再与R 0并联，由于灯泡正常发光，所以灯泡两端的电压U L ＝6 V ，故滑动变阻器两端的电压U R ＝U 0－U L ＝6 V －6 V ＝0 V ，即电压表的示数为0 V通过R 0的电流I 0＝I 总－I L ＝0.6 A －0.5 A ＝0.1 A则R 0的阻值R 0＝U 0I 0＝ 6 V 0.1 A＝60 Ω (2)当电源电压调为8 V 时，S 1断开、S 2闭合时灯泡L 与滑动变阻器R 串联当电压表示数为3 V 时，滑动变阻器连入电路的阻值最大灯泡的电阻R L ＝U L I L ＝6 V 0.5 A＝12 Ω 灯泡两端的电压U L ＝U －U R ＝8 V －3 V ＝5 V通过灯泡的电流I R ＝I L ＝U L R L ＝ 5 V 12 Ω＝512A 滑动变阻器的最大阻值R max ＝U RI R ＝3 V 512 A＝7.2 Ω ②由题知小灯泡的最大电流为0.5 A ，当电路中的电流为0.5 A 时，滑动变阻器连入电路的阻值最小U R ＝U －U L ＝8 V －6 V ＝2 VR min ＝U R I R ＝ 2 V 0.5 A＝4 Ω 故滑动变阻器的阻值变化范围是4 Ω～7.2 Ω。
