miperf灌包指导书

1 Iperf
将随本文档发布的iperf软件拷贝到本机c盘根目录下，windows dos窗口启动的时候，先返回到根目录提示，具体操作如下：
2 2.2.1下行UDP灌包（从服务器向终端灌包）
服务器侧CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –u –b 100m –p 6001 –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –u –p 6001
参数说明：
3 2.2.2上行UDP灌包（从UE灌向服务器）
服务器侧CMD窗口中启动如下命令：
Iperf –s –u –p 6002
UE侧PC CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –u –b 100m –p 6002 –t 99999
参数说明：
4 2.2.3下行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –p 6003 –w 512k –t 99999 UE侧PC CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6003
参数说明：
5 2.2.4上行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6004
UE侧PC CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –p 6004 –w 512k –t 99999 参数说明：
6 2.2.5IPERF其它命令参数说明。

iperf tcp灌包协商机制iperf是一个用于测试网络带宽的工具，它支持TCP和UDP两种协议。

在使用iperf进行TCP灌包测试时，协商机制起到了关键作用。

本文将从协商机制的定义、作用和过程等方面详细介绍iperf TCP 灌包协商机制。

一、协商机制的定义和作用协商机制是指在通信双方建立连接之前，双方根据各自的能力和需求，协商确定一种适合双方的通信方式。

在iperf中，协商机制用于双方确定TCP连接的参数，以实现最佳的带宽测试效果。

二、协商机制的过程1. 服务器启动：首先，使用iperf命令启动iperf服务器端。

服务器端会监听指定的端口，并等待客户端的连接请求。

2. 客户端发起连接：客户端使用iperf命令指定服务器的IP地址和端口号，发起连接请求。

客户端和服务器之间通过TCP建立连接。

3. 参数协商：连接建立后，客户端和服务器开始进行参数协商。

客户端会向服务器发送一个请求，请求服务器告知自己的参数设置，如发送窗口大小、最大段长度等。

服务器收到请求后，会根据自身的能力和配置，向客户端发送一个响应，告知客户端双方协商确定的参数设置。

4. 参数确认：客户端收到服务器的响应后，会检查服务器告知的参数设置是否符合自己的需求。

如果符合，客户端会向服务器发送一个确认消息，表示双方已经就参数达成一致。

如果不符合，客户端可以选择发送一个修改请求，请求服务器重新协商参数。

5. 开始测试：当双方就参数达成一致后，客户端和服务器会开始进行带宽测试。

客户端会向服务器发送一系列数据包，服务器会统计接收到的数据包数量和传输时间，并根据此计算出带宽。

6. 测试结果返回：在测试结束后，服务器会将测试结果返回给客户端。

客户端可以根据测试结果评估网络的带宽情况。

三、协商机制的优势1. 灵活性：协商机制允许客户端和服务器根据各自的需求进行参数设置，从而实现针对性的带宽测试。

2. 最佳化：通过协商机制，客户端和服务器可以根据双方的能力和配置，选择最适合的参数设置，以实现最佳的带宽测试效果。

1 Iperf
将随本文档发布的iperf软件拷贝到本机c盘根目录下，windows dos窗口启动的时候，先返回到根目录提示，具体操作如下：
2 2.2.1下行UDP灌包（从服务器向终端灌包）
服务器侧CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –u –b 100m –p 6001 –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –u –p 6001
参数说明：
3 2.2.2上行UDP灌包（从UE灌向服务器）
服务器侧CMD窗口中启动如下命令：
Iperf –s –u –p 6002
UE侧PC CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –u –b 100m –p 6002 –t 99999 参数说明：
4 2.2.3下行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –p 6003 –w 512k –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6003
参数说明：
5 2.2.4上行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6004
UE侧PC CMD窗口中启动如下命令：
Iperf –c xx.xx.xx.xx –p 6004 –w 512k –t 99999
参数说明：
6 2.2.5IPERF其它命令参数说明。

1 Iperf将随本文档发布的iperf软件拷贝到本机c盘根目录下，windows dos窗口启动的时候，先返回到根目录提示，具体操作如下：2 2.2.1下行UDP灌包（从服务器向终端灌包）服务器侧CMD窗口中启动如下命令：Iperf –c xx.xx.xx.xx –u –b 100m –p 6001 –t 99999UE侧PC CMD窗口中启动如下命令：Iperf –s –u –p 6001参数说明：参数说明c xx.xx.xx.xx 表示向xx.xx.xx.xx灌包（xx.xx.xx.xx为UE ip地址）-u 表示启动UDP灌包，如果是灌TCP则不需要-u这个参数-b 100m 表示指定灌包大小，这里表示灌100M的数据-p 6001 表示指定灌包的端口为6001，可根据需要更改-t 99999 表示指定灌99999秒，可根据需要修改灌包时长-s 表示启动iperf服务器3 2.2.2上行UDP灌包（从UE灌向服务器）服务器侧CMD窗口中启动如下命令：Iperf –s –u –p 6002UE侧PC CMD窗口中启动如下命令：Iperf –c xx.xx.xx.xx –u –b 100m –p 6002 –t 99999参数说明：参数说明c xx.xx.xx.xx 表示向xx.xx.xx.xx灌包（xx.xx.xx.xx为服务器地址）4 2.2.3下行TCP灌包服务器侧CMD窗口中启动如下命令：Iperf –c xx.xx.xx.xx –p 6003 –w 512k –t 99999UE侧PC CMD窗口中启动如下命令：Iperf –s –w 512k–p 6003参数说明：参数说明c xx.xx.xx.xx 表示向xx.xx.xx.xx灌包（xx.xx.xx.xx为UE ip地址）-w 指定TCP窗口大小需要特别注意的是千万不要－b，否则就成为UDP灌包。

5 2.2.4上行TCP灌包服务器侧CMD窗口中启动如下命令：Iperf –s –w 512k–p 6004UE侧PC CMD窗口中启动如下命令：Iperf –c xx.xx.xx.xx –p 6004 –w 512k –t 99999参数说明：参数说明c xx.xx.xx.xx 表示向xx.xx.xx.xx灌包（xx.xx.xx.xx为服务器地址）-w 指定TCP窗口大小需要特别注意的是千万不要－b，否则就成为UDP灌包。

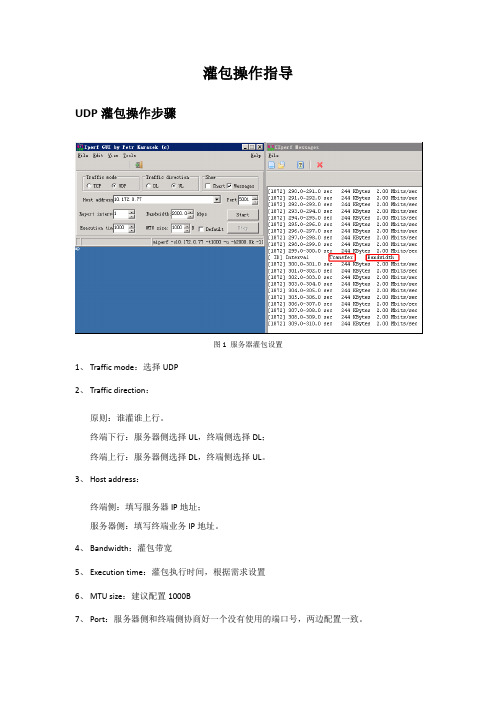

灌包操作指导
UDP灌包操作步骤
图1 服务器灌包设置
1、Traffic mode：选择UDP
2、Traffic direction：
原则：谁灌谁上行。

终端下行：服务器侧选择UL，终端侧选择DL；
终端上行：服务器侧选择DL，终端侧选择UL。

3、Host address：
终端侧：填写服务器IP地址；
服务器侧：填写终端业务IP地址。

4、Bandwidth：灌包带宽
5、Execution time：灌包执行时间，根据需求设置
6、MTU size：建议配置1000B
7、Port：服务器侧和终端侧协商好一个没有使用的端口号，两边配置一致。

图2 终端IP地址
注：登录192.168.1.1，查询如上图WAN IP地址将其填入服务器灌包软件IP地址栏内。

图3 设置DMZ
图4 电脑IP地址
注：必须在192.168.1.1路由管理安全栏内开启DMZ功能，并将电脑IP地址（运行->cmd->ipconfig）填入DMZ IP地址栏内，点击应用。

s
图 5 电脑侧灌包设置
注：上图为电脑侧灌包软件相关设置，具体参考UDP灌包操作。

一切都设置完毕后，点击服务器和电脑两侧的Start，观察服务器和电脑两侧Messages里传输包大小（Transfer）和带宽（Bandwidth）是否一致，一致则说明服务器至eNodeB至电脑整条传输通道正常；如不一致，在后台网管对所测基站内输入DSP IPPATH，查询eNodeB接收到的包大小与服务器下发的是否一致，如若一致则说明eNodeB至终端（即空口）有问题，如若不一致则说明服务器至eNodeB传输通道有问题，那就需核查传输通道。

1Iperf
将随本文档发布的iperf软件拷贝到本机c盘根目录下，windows dos窗口启动的时候，先返回到根目录提示，具体操作如下：
2下行UDP灌包（从服务器向终端灌包）
服务器侧CMD窗口中启动如下命令：
Iperf –c –u –b 100m –p 6001 –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –u –p 6001
参数说明：
3上行UDP灌包（从UE灌向服务器）
服务器侧CMD窗口中启动如下命令：
Iperf –s –u –p 6002
UE侧PC CMD窗口中启动如下命令：
Iperf –c –u –b 100m –p 6002 –t 99999参数说明：
4下行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –c –p 6003 –w 512k –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6003
参数说明：
5上行TCP灌包
服务器侧CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6004
UE侧PC CMD窗口中启动如下命令：
Iperf –c –p 6004 –w 512k –t 99999
参数说明：
6其它命令参数说明。

UDP：
1、在发送方输入命令iperf–c IP–u–t1000–i1–b10m
其中，-c IP表示连接到该IP；-u表示灌UDP包；-t1000表示灌包时间1000s；-i1表示每1秒显示一次灌包出口流量；-b10m表示每秒灌10mbit的包。

2、若在接收方没有建立接收服务器，则接收方会回包；若在接收方建立接收服务器，则接收方不会回包。

建立接收服务器的命令为iperf–s–u–i1
其中，-s表示建立接收服务，-u表示接收的是UDP包，-i1表示每一秒显示一次接收流量
TCP：
1、在接收方建立接收服务器，命令为iperf–s–i1–w256k
这与UDP的接收服务器相比，少了-u选项。

如果没有-u，则用TCP来灌。

-w256k表示接收方的接收窗口是256Kbyte
2、在发送方输入命令iperf–c IP–t1000–i1–w256k
如果在发送方命令中加入-P2，注意是大写的P，表示以2个线程来灌。

以上所有命令注意字母大小写。

UDP：
1、在发送方输入命令iperf –c IP –u –t 1000 –i 1 –b 10m
其中，-c IP表示连接到该IP；-u 表示灌UDP包；-t 1000表示灌包时间1000s；-i 1表示每1秒显示一次灌包出口流量；-b 10m表示每秒灌10mbit的包。

2、若在接收方没有建立接收服务器，则接收方会回包；若在接收方建立接收服务器，则接收方不会回包。

建立接收服务器的命令为iperf –s –u –i 1
其中，-s表示建立接收服务，-u表示接收的是UDP包，-i 1表示每一秒显示一次接收流量
TCP：
1、在接收方建立接收服务器，命令为iperf –s –i 1 –w 256k
这与UDP的接收服务器相比，少了-u选项。

如果没有-u，则用TCP来灌。

-w 256k表示接收方的接收窗口是256Kbyte
2、在发送方输入命令iperf –c IP –t 1000 –i 1 –w 256k
如果在发送方命令中加入-P 2，注意是大写的P，表示以2个线程来灌。

以上所有命令注意字母大小写。

Iperf是一个网络性能测试工具。

Iperf可以测试TCP和UDP带宽质量。

Iperf可以测量最大TCP带宽，具有多种参数和UDP特性。

Iperf可以报告带宽，延迟抖动和数据包丢失。

利用Iperf这一特性，可以用来测试一些网络设备如路由器，防火墙，交换机等的性能。

Iperf有两种版本，windows版和linux版本。

linux版本更新快，最新版本为iperf 3.0，下载地址为，windows版本官方更新的最新版本为1.7（打包在jperf中），下载地址为：，不过在网络上找到了移植版本iperf2.5。

Iperf还有一个图形界面程序叫做Jperf，使用JPerf程序能简化了复杂命令行参数的构造，而且它还保存测试结果,同时实时图形化显示结果。

当然，JPerf可以测试TCP和UDP带宽质量。

JPerf可以测量最大TCP带宽，具有多种参数和UDP特性。

JPerf可以报告带宽，延迟抖动和数据包丢失。

为了测试的准确性，尽量使用linux环境测试。

Iperf和Jperf的相关文件已打包在附件中Iperf的主要功能如下：TCP•测量网络带宽•报告MSS/MTU值的大小和观测值•支持TCP窗口值通过套接字缓冲•当P线程或Win32线程可用时，支持多线程。

客户端与服务端支持同时多重连接UDP•客户端可以创建指定带宽的UDP流•测量丢包•测量延迟•支持多播•当P线程可用时，支持多线程。

客户端与服务端支持同时多重连接（不支持Windows）其他•在适当的地方，选项中可以使用K（kilo-）和M（mega-）。

例如131072字节可以用128K代替。

•可以指定运行的总时间，甚至可以设置传输的数据总量。

•在报告中，为数据选用最合适的单位。

•服务器支持多重连接，而不是等待一个单线程测试。

•在指定时间间隔重复显示网络带宽，波动和丢包情况。

•服务器端可作为后台程序运行。

•服务器端可作为Windows 服务运行。

•使用典型数据流来测试链接层压缩对于可用带宽的影响。

Iperf
将随本文档发布的iperf软件拷贝到本机c盘根目录下，windows dos窗口启动的时候，先返回到根目录提示，具体操作如下：
下行UDP灌包（从服务器向终端灌包）
服务器侧CMD窗口中启动如下命令：
Iperf –c –u –b 100m –p 6001 –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –u –p 6001
参数说明：
参数说明
c 表示向灌包（为UE ip地址）
-u表示启动UDP灌包，如果是灌TCP则不需要-u这个参数
-b 100m表示指定灌包大小，这里表示灌100M的数据
-p 6001表示指定灌包的端口为6001，可根据需要更改
-t 99999表示指定灌99999秒，可根据需要修改灌包时长
-s表示启动iperf服务器
服务器侧CMD窗口中启动如下命令：
Iperf –s –u –p 6002
UE侧PC CMD窗口中启动如下命令：
Iperf –c –u –b 100m –p 6002 –t 99999
参数说明：
参数说明
c 表示向灌包（为服务器地址）
服务器侧CMD窗口中启动如下命令：
Iperf –c –p 6003 –w 512k –t 99999
UE侧PC CMD窗口中启动如下命令：
Iperf –s –w 512k–p 6003
参数说明：
上行TCP灌包
服务器侧CMD窗口中启动如下命令：Iperf –s –w 512k–p 6004
UE侧PC CMD窗口中启动如下命令：Iperf –c –p 6004 –w 512k –t 99999
参数说明：。
