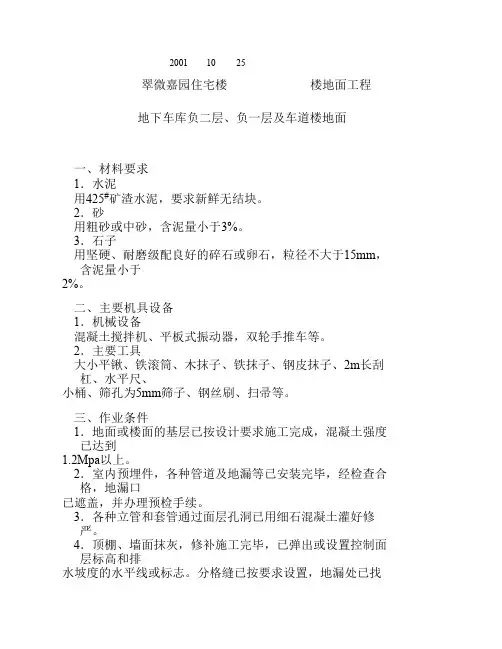

2001 10 25翠微嘉园住宅楼楼地面工程地下车库负二层、负一层及车道楼地面一、材料要求1.水泥用425#矿渣水泥,要求新鲜无结块。
2.砂用粗砂或中砂,含泥量小于3%。
3.石子用坚硬、耐磨级配良好的碎石或卵石,粒径不大于15mm,含泥量小于2%。
二、主要机具设备1.机械设备混凝土搅拌机、平板式振动器,双轮手推车等。
2.主要工具大小平锹、铁滚筒、木抹子、铁抹子、钢皮抹子、2m长刮杠、水平尺、小桶、筛孔为5mm筛子、钢丝刷、扫帚等。
三、作业条件1.地面或楼面的基层已按设计要求施工完成,混凝土强度已达到1.2Mpa以上。
2.室内预埋件,各种管道及地漏等已安装完毕,经检查合格,地漏口已遮盖,并办理预检手续。
3.各种立管和套管通过面层孔洞已用细石混凝土灌好修严。
4.顶棚、墙面抹灰,修补施工完毕,已弹出或设置控制面层标高和排水坡度的水平线或标志。
分格缝已按要求设置,地漏处已找好泛水及标高。
5.屋面已做好防水层,或有防雨措施。
四、施工操作工艺2001 10 25翠微嘉园住宅楼楼地面工程地下车库负二层、负一层及车道楼地面1.清理基层将基层表面的泥土、浮浆块等杂物清理冲洗干净,楼板表面有油污,应用5%~10%浓度的火碱溶液清洗干净,浇铺砼前1天浇水湿润,表面积水应予扫除。
2.冲筋贴灰饼小面积房间在四周根据标高线(50线下返50cm)做出灰饼,大面积房间还应每隔1.5m冲筋,有地漏时,要在地漏四周做出0.5%的泛水坡度,灰饼和冲筋均用细石混凝土制作,随后铺细石混凝土。
3.地下二层及地下一层楼地面面层施工时,按要求留设缩缝。
东西方向柱外皮边线留设平头缝(见下附图),南北方向以柱中心线留设缩缝,上下贯通,缝宽为20mm,缝深20mm(见附图)。
具体缩缝的留设详见各层平面图。
2001 10 25翠微嘉园住宅楼楼地面工程地下车库负二层、负一层及车道楼地面4.配制混凝土细石混凝土的强度等级不应小于C20,应用机械搅拌时间不少于1min,要求拌合均匀,坍落度不宜大于30mm,混凝土随拌随用。
附:建筑施工现场安全员,工作总结怎么写
1、概括安全生产制度建设状况
概括项目部的安全生产责任制落实情况、安全生产责任书签订情况、安全生产管理制度和操作规程的制订、修改情况等。
2、叙述安全教育培训工作开展状况
要写好安全培训教育工作的开展情况,就要用数据说话,不仅一目了然,还可以使工作总结更具有说服力。
如:全年累计培训XX场次,累计培训人数XXX人,入场教育培训率达到100%;其中XXX 专题教育XX次、XXXXX专题教育X次,真正做到了安全教育全员覆盖。
3、说明安全检查及隐患排查治理状况
安全检查和隐患排查治理是咱们安全员们的一项重要工作,在工作总结中要重点体现。
4、概括安全活动开展状况
安全活动是施工单位全年必不可少的重要活动。
5、叙述安全投入费用状况
安全生产费用是为了保证安全生产而投入的资金,安全员在工作总结时,可以提及。
6、未来计划,改进措施解决办法
工作总结的目的是为了在以后更好的开展工作,因此可以在总结的结尾加上未来工作的计划,让领导知悉,并及时为你提出建议,方便更好的开展工作。

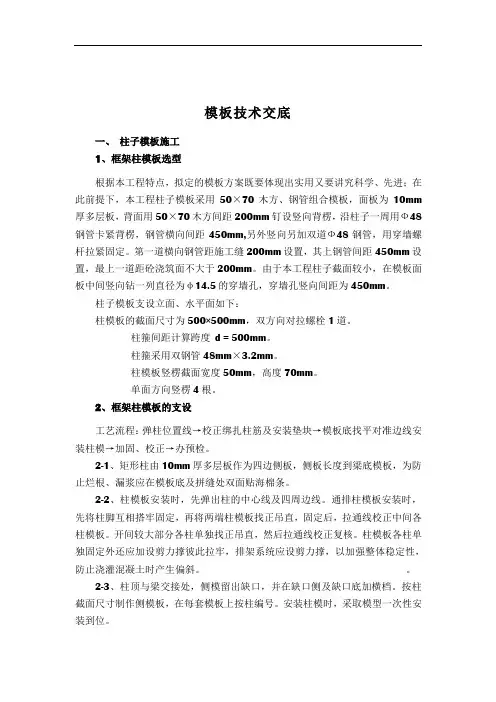

模板技术交底一、柱子模板施工1、框架柱模板选型根据本工程特点,拟定的模板方案既要体现出实用又要讲究科学、先进;在此前提下,本工程柱子模板采用50×70木方、钢管组合模板,面板为10mm 厚多层板,背面用50×70木方间距200mm钉设竖向背楞,沿柱子一周用Ф48钢管卡紧背楞,钢管横向间距450mm,另外竖向另加双道Ф48钢管,用穿墙螺杆拉紧固定。
第一道横向钢管距施工缝200mm设置,其上钢管间距450mm设置,最上一道距砼浇筑面不大于200mm。
由于本工程柱子截面较小,在模板面板中间竖向钻一列直径为φ14.5的穿墙孔,穿墙孔竖向间距为450mm。
柱子模板支设立面、水平面如下:柱模板的截面尺寸为500×500mm,双方向对拉螺栓1道。
柱箍间距计算跨度d = 500mm。
柱箍采用双钢管48mm×3.2mm。
柱模板竖楞截面宽度50mm,高度70mm。
单面方向竖楞4根。
2、框架柱模板的支设工艺流程:弹柱位置线→校正绑扎柱筋及安装垫块→模板底找平对准边线安装柱模→加固、校正→办预检。
2-1、矩形柱由10mm厚多层板作为四边侧板,侧板长度到梁底模板,为防止烂根、漏浆应在模板底及拼缝处双面贴海棉条。
2-2、柱模板安装时,先弹出柱的中心线及四周边线。
通排柱模板安装时,先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板。
开间较大部分各柱单独找正吊直,然后拉通线校正复核。
柱模板各柱单独固定外还应加设剪力撑彼此拉牢,排架系统应设剪力撑,以加强整体稳定性,防止浇灌混凝土时产生偏斜。
2-3、柱顶与梁交接处,侧模留出缺口,并在缺口侧及缺口底加横档。
按柱截面尺寸制作侧模板,在每套模板上按柱编号。
安装柱模时,采取模型一次性安装到位。
2-4、为保证柱模的稳定、不变形、柱模之间应加水平撑,同时在外排柱模的外侧设置成对的斜撑,使整个柱群模板形成整体并保持稳定。
2-5、将柱模内清理干净,办理柱模预检。
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制
注:本记录一式两份,一份交底单位存,一份接受交底单位存。
山东省建设工程质量监督总站监制。
附:建筑施工现场安全员,工作总结怎么写
1、概括安全生产制度建设状况
概括项目部的安全生产责任制落实情况、安全生产责任书签订情况、安全生产管理制度和操作规程的制订、修改情况等。
2、叙述安全教育培训工作开展状况
要写好安全培训教育工作的开展情况,就要用数据说话,不仅一目了然,还可以使工作总结更具有说服力。
如:全年累计培训XX场次,累计培训人数XXX人,入场教育培训率达到100%;其中XXX专题教育XX次、XXXXX专题教育X次,真正做到了安全教育全员覆盖。
3、说明安全检查及隐患排查治理状况
安全检查和隐患排查治理是咱们安全员们的一项重要工作,在工作总结中要重点体现。
4、概括安全活动开展状况
安全活动是施工单位全年必不可少的重要活动。
5、叙述安全投入费用状况
安全生产费用是为了保证安全生产而投入的资金,安全员在工作总结时,可以提及。
6、未来计划,改进措施解决办法
工作总结的目的是为了在以后更好的开展工作,因此可以在总结的结尾加上未来工作的计划,让领导知悉,并及时为你提出建议,方便更好的开展工作。
3)、放置钢板止水带在钢筋绑扎完毕后,及时将钢板止水带按照相关位置搁置在施工后浇缝处,钢板止水带为-3x400。
如由于安装钢板止水带将墙拉筋切断的,则应将断筋焊接在止水钢板上,对于穿墙螺栓,则将螺栓与止水钢板焊接严密。
交底提要 施工准备、施工工艺、质量要求、超重顶板支模架应注意的事项、模板拆模以及 成品保护、环境保护、文明施工及安全管理交底内容:二、施工工艺:2.1基础导墙模板施工工艺流程:基础导墙模板工艺流程:测量放线、抄平T 支设导墙内、外侧模板T 安装钢板止水片(部 位见图纸模板自检合格T 报验1)、测量放线、抄平:防水卷材施工结束且已经浇注完细石砼保护层,此时根据现场已经放出的定位轴线和图纸中所给定的建筑物轴线相互关系为依据, 在砼保护层上用全站仪放出各栋建筑物的定位线, 然后依据各栋定位轴线点将拟建建筑物的墙体、柱子等相关尺寸线弹于砼保护层面上,用墨线将轴线弹出,对于轴线交点处用红色油漆醒目的标识出来,经自检合格后 上报监理验收。
对于引测的轴线及标高点,经复核无误后做好标记,同时做好对测量控制点的 成品保护工作,今后的测量放线均以此为依据投放。
2)、支设导墙内、外侧模板:基础底板钢筋绑扎完毕后将墙体钢筋按照图纸要求进行插筋,绑扎完毕后经监理验收合格后进行模板支设。
导墙内外侧模板采用多层板。
按照设计要求,本 工程导墙高度设置为 300mm 高,并在施工缝处加设钢板止水带,钢板止水带为 -3x400。
导墙模板采用吊模施工,为保证今后施工支设模板的需要, 在导墙位置从下往上 200mm 处留设对拉螺栓,注意对拉螺栓穿止水钢板处应四周与止水钢板焊接严密。
导墙上部墙体支模前,在导墙部位满贴海绵条,接茬处用木楔子锥紧。
具体支模方式见附图。
交底人接受父底人技术负责人施工准备、施工工艺、质量要求、超重顶板支模架应注意的事项、模板拆模以及 成品保护、环境保护、文明施工及安全管理交底内容:4)、后浇带后浇带采用钢丝网和钢筋结合,作为后浇带模板。
模板技术交底一、柱子模板施工1、框架柱模板选型根据本工程特点,拟定的模板方案既要体现出实用又要讲究科学、先进;在此前提下,本工程柱子模板采用50×70木方、钢管组合模板,面板为10mm厚多层板,背面用50×70木方间距200mm钉设竖向背楞,沿柱子一周用Ф48钢管卡紧背楞,钢管横向间距450mm,另外竖向另加双道Ф48钢管,用穿墙螺杆拉紧固定。
第一道横向钢管距施工缝200mm设置,其上钢管间距450mm设置,最上一道距砼浇筑面不大于200mm。
由于本工程柱子截面较小,在模板面板中间竖向钻一列直径为φ14.5的穿墙孔,穿墙孔竖向间距为450mm。
柱子模板支设立面、水平面如下:柱模板的截面尺寸为500×500mm,双方向对拉螺栓1道。
柱箍间距计算跨度d = 500mm。
柱箍采用双钢管48mm×3.2mm。
柱模板竖楞截面宽度50mm,高度70mm。
单面方向竖楞4根。
2、框架柱模板的支设工艺流程:弹柱位置线→校正绑扎柱筋及安装垫块→模板底找平对准边线安装柱模→加固、校正→办预检。
2-1、矩形柱由10mm厚多层板作为四边侧板,侧板长度到梁底模板,为防止烂根、漏浆应在模板底及拼缝处双面贴海棉条。
2-2、柱模板安装时,先弹出柱的中心线及四周边线。
通排柱模板安装时,先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板。
开间较大部分各柱单独找正吊直,然后拉通线校正复核。
柱模板各柱单独固定外还应加设剪力撑彼此拉牢,排架系统应设剪力撑,以加强整体稳定性,防止浇灌混凝土时产生偏斜。
2-3、柱顶与梁交接处,侧模留出缺口,并在缺口侧及缺口底加横档。
按柱截面尺寸制作侧模板,在每套模板上按柱编号。
安装柱模时,采取模型一次性安装到位。
2-4、为保证柱模的稳定、不变形、柱模之间应加水平撑,同时在外排柱模的外侧设置成对的斜撑,使整个柱群模板形成整体并保持稳定。
2-5、将柱模内清理干净,办理柱模预检。
