500kV电流互感器接头发热故障的处理措施

互感器在运行中的常见故障与处理方法
电压互感器在运行中的常见故障包括内部发热、温度过高、内部放电、发出焦臭味、冒烟着火、套管破裂放电等。

对于这些故障，可以采取以下处理方法：
1.退出可能误动的保护及自动装置，断开故障电压互感器二次开关。

2.将检查的电压互感器故障的详细情况汇报调度，听候调度命令。

3.如果电压互感器故障严重，如高压侧绝缘已损坏，只能用断路器
切除故障，应尽量用倒母线运行方式的方法隔离故障，否则，只能在不带电情况下拉开隔离开关，然后恢复供电。

严禁用隔离开关切除带故障的电压互感器。

4.如果电压互感器三相或故障相的高压保险已熔断，可以拉开隔离
开关隔离故障。

5.如果发现电压互感器故障为内部异常音响（如放电声），判断可以
进行由双母倒单母运行情况下，在征得调度同意前提下，进行倒母线操作，然后由母联断路器切除故障电压互感器。

6.如果发现电压互感器内部放电声剧烈或其它严重故障情况下，在
判断准确后，严禁在未停电情况下再次靠近故障电压互感器，应按设备紧急停电方法处理，然后汇报调度及工区事故处理情况。

7.对于电压互感器的故障处理完后，应注意合上电压互感器二次并
列开关，重新投入所退出的保护和自动装置。

8.如果是电压互感器的二次开关因二次回路故障而跳开时，严禁将
PT二次并列运行，该PT所带的有可能误动的保护立即退出运行。

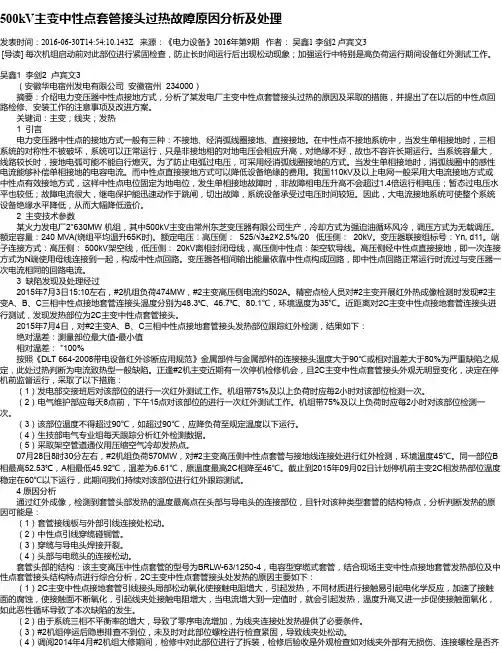

500kV主变中性点套管接头过热故障原因分析及处理发表时间：2016-06-30T14:54:10.143Z 来源：《电力设备》2016年第9期作者：吴鑫1 李剑2 卢宾文3[导读] 每次机组启动前对此部位进行紧固检查，防止长时间运行后出现松动现象；加强运行中特别是高负荷运行期间设备红外测试工作。

吴鑫1 李剑2 卢宾文3（安徽华电宿州发电有限公司安徽宿州 234000）摘要：介绍电力变压器中性点接地方式，分析了某发电厂主变中性点套管接头过热的原因及采取的措施，并提出了在以后的中性点回路检修、安装工作的注意事项及改进方案。

关键词：主变；线夹；发热1 引言电力变压器中性点的接地方式一般有三种：不接地、经消弧线圈接地、直接接地。

在中性点不接地系统中，当发生单相接地时，三相系统的对称性不被破坏，系统可以正常运行，只是非接地相的对地电压会相应升高，对绝缘不好，故也不容许长期运行。

当系统容量大，线路较长时，接地电弧可能不能自行熄灭。

为了防止电弧过电压，可采用经消弧线圈接地的方式。

当发生单相接地时，消弧线圈中的感性电流能够补偿单相接地的电容电流。

而中性点直接接地方式可以降低设备绝缘的费用。

我国110kV及以上电网一般采用大电流接地方式或中性点有效接地方式，这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切出故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

2 主变技术参数某火力发电厂2*630MW 机组，其中500kV主变由常州东芝变压器有限公司生产，冷却方式为强迫油循环风冷，调压方式为无载调压。

额定容量：240 MVA(绕组平均温升65K时)。

额定电压：高压侧： 525/√3±2×2.5%/20 低压侧： 20kV。

变压器联接组标号：Yn, d11。

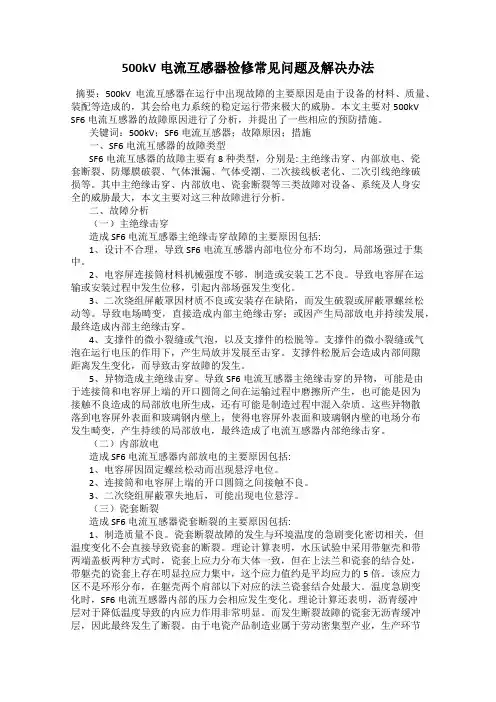

500kV电流互感器检修常见问题及解决办法摘要：500kV电流互感器在运行中出现故障的主要原因是由于设备的材料、质量、装配等造成的，其会给电力系统的稳定运行带来极大的威胁。

本文主要对500kV SF6电流互感器的故障原因进行了分析，并提出了一些相应的预防措施。

关键词：500kV；SF6电流互感器；故障原因；措施一、SF6电流互感器的故障类型SF6电流互感器的故障主要有 8 种类型，分别是: 主绝缘击穿、内部放电、瓷套断裂、防爆膜破裂、气体泄漏、气体受潮、二次接线板老化、二次引线绝缘破损等。

其中主绝缘击穿、内部放电、瓷套断裂等三类故障对设备、系统及人身安全的威胁最大，本文主要对这三种故障进行分析。

二、故障分析（一）主绝缘击穿造成 SF6电流互感器主绝缘击穿故障的主要原因包括:1、设计不合理，导致 SF6电流互感器内部电位分布不均匀，局部场强过于集中。

2、电容屏连接筒材料机械强度不够，制造或安装工艺不良。

导致电容屏在运输或安装过程中发生位移，引起内部场强发生变化。

3、二次绕组屏蔽罩因材质不良或安装存在缺陷，而发生破裂或屏蔽罩螺丝松动等。

导致电场畸变，直接造成内部主绝缘击穿；或因产生局部放电并持续发展，最终造成内部主绝缘击穿。

4、支撑件的微小裂缝或气泡，以及支撑件的松脱等。

支撑件的微小裂缝或气泡在运行电压的作用下，产生局放并发展至击穿。

支撑件松脱后会造成内部间隙距离发生变化，而导致击穿故障的发生。

5、异物造成主绝缘击穿。

导致 SF6电流互感器主绝缘击穿的异物，可能是由于连接筒和电容屏上端的开口圆筒之间在运输过程中磨擦所产生，也可能是因为接触不良造成的局部放电所生成，还有可能是制造过程中混入杂质。

这些异物散落到电容屏外表面和玻璃钢内壁上，使得电容屏外表面和玻璃钢内壁的电场分布发生畸变，产生持续的局部放电，最终造成了电流互感器内部绝缘击穿。

（二）内部放电造成 SF6电流互感器内部放电的主要原因包括:1、电容屏因固定螺丝松动而出现悬浮电位。

互感器运行中的异常与事故处理预案范文互感器是电力系统中重要的电气设备，主要用于变压器和电力设备的电能转换。

它承担着电能的传输和转换任务，因此互感器运行中的异常和事故处理非常重要。

本文将针对互感器运行中可能发生的异常和事故进行详细的分析，并制定相应的处理预案，以确保互感器运行的安全可靠。

一、互感器运行中可能发生的异常情况及处理预案1. 温升过高互感器运行过程中，由于电流负荷过大或环境温度过高，可能导致互感器的温升过高。

这可能会引发互感器绝缘材料老化，甚至导致绝缘失效，从而影响互感器的正常运行。

处理预案如下：（1）定期进行温度测量和记录，确保互感器的运行温度在正常范围内。

（2）定期对互感器进行绝缘检测，确保绝缘材料的可靠性。

（3）加强互感器的通风散热，降低温度升高的风险。

2. 绝缘击穿互感器的绝缘失效会导致电压击穿和设备短路等严重后果。

绝缘击穿的主要原因包括电压过高、绝缘材料老化等。

处理预案如下：（1）加强电压监测，确保互感器运行在安全范围内。

（2）定期进行绝缘测量和检测，确保绝缘材料的可靠性。

（3）及时更换老化或损坏的绝缘材料，避免绝缘击穿的发生。

3. 外部冲击和损坏互感器在运行过程中，可能会受到外部冲击和损坏，如物体的撞击、雷击等。

处理预案如下：（1）加强互感器的防护措施，确保其免受外部冲击和损坏。

（2）定期进行互感器的巡视和检修，及时发现并处理互感器的外部冲击和损坏情况。

（3）若互感器受到严重损坏，应立即停机检修或更换互感器。

4. 电能损耗过大互感器在运行过程中，可能会出现电能损耗过大的情况，导致电能转换效率下降。

处理预案如下：（1）定期进行电能损耗测量和分析，确保互感器的电能转换效率。

（2）及时清理互感器的绕组和绝缘材料，避免电能损耗过大。

（3）若互感器的电能损耗超过正常值，应立即进行检修或更换互感器。

二、互感器运行中可能发生的事故及处理预案1. 爆炸事故互感器在运行过程中，可能会因电流过大、内部故障等原因导致内部压力异常升高，最终引发爆炸事故。
