西北工业大学计算机辅助制造大纲05年考研真题考研试题

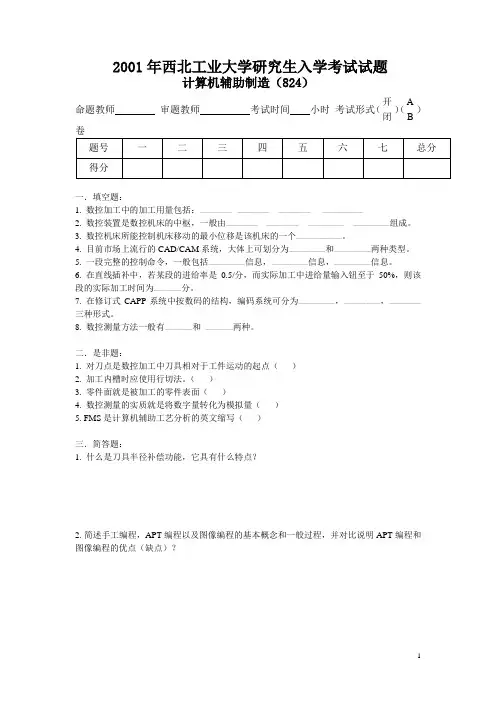

2001年西北工业大学研究生入学考试试题计算机辅助制造（824）命题教师 审题教师 考试时间 小时 考试形式（闭开）（BA ）卷 题号 一二三四五六七总分得分一．填空题：1. 数控加工中的加工用量包括：——————— ——————— ——————— —————————2. 数控装置是数控机床的中枢，一般由——————— ——————— ———————— ————————组成。

3. 数控机床所能控制机床移动的最小位移是该机床的一个——————————。

4. 目前市场上流行的CAD/CAM 系统，大体上可划分为————————和————————两种类型。

5. 一段完整的控制命令，一般包括————————信息，————————信息，————————信息。

6. 在直线插补中，若某段的进给率是0.5/分，而实际加工中进给量输入钮至于50%，则该段的实际加工时间为——————分。

7. 在修订式CAPP 系统中按数码的结构，编码系统可分为————————，————————，———————三种形式。

8. 数控测量方法一般有——————和 ——————两种。

二．是非题：1. 对刀点是数控加工中刀具相对于工件运动的起点（ ）2. 加工内槽时应使用行切法。

（ ）3. 零件面就是被加工的零件表面（ ）4. 数控测量的实质就是将数字量转化为模拟量（ ）5. FMS 是计算机辅助工艺分析的英文缩写（ ）三．简答题：1. 什么是刀具半径补偿功能，它具有什么特点？2. 简述手工编程，APT 编程以及图像编程的基本概念和一般过程，并对比说明APT 编程和图像编程的优点（缺点）？3.CAPP两种工作方式的优缺点？4.利用特征造型时，特征一般可分为几种？5.增材制造技术的种类，按照原材料的形态可分为哪几类？6.简述数控测量机的两种测量方法及步骤？四．编程题：1. 按照MACS--508系统的指令格式，手工编制下面零件的轮廓程序，采用顺铣，刀具补偿的方法，说明，零件厚度为10mm，底面为z=0，开始点坐标为：（-30，-30,50）。

《计算机辅助制造》教学大纲课程编号：040402 开课院系：机械工程学院机械制造及自动化系课程类别：专业必修适用专业：机械工程类课内总学时：27 学分：3实验学时： 2 课内上机学时：先修课程：工程材料及制造基础、机械制图、机械设计、大学计算机基础执笔：唐英审阅：刘北英一、课程教学目的本课程是机械工程专业方向学生重要的专业基础课程。

通过该课程的学习，使学生系统了解并掌握计算机辅助制造技术方面的基本概念、原理和方法，培养学生利用计算机辅助进行零件分类成组、工程图设计、工艺过程设计、数控加工等方面的设计及开发能力，为在现代化大生产中实施先进的制造手段打下专业基础。

二、课程教学基本要求1．课程重点：课程重点放在介绍计算机辅助制造技术等各方面的基本概念、原理和方法。

主要内容包括计算机辅助设计技术、计算机辅助工艺设计技术以及计算机辅助数控编程及加工技术等。

2．课程难点：课程各部分难点主要有：计算机辅助制造工程基础技术部分的成组技术和专家系统、计算机辅助设计技术部分的几何建模原理、计算机辅助工艺设计技术部分的CAPP原理和计算机辅助制造技术部分的CAD/CAPP/CAM集成技术等。

3．能力培养要求：3.1 通过学习计算机辅助设计技术原理和方法的学习，培养学生的计算机零件造型和工程图设计的能力。

3.2 通过学习计算机辅助工艺设计技术原理和方法的学习，培养学生用计算机进行零件工艺过程规划、工艺规程制定的能力；并通过CAPP系统开发作业，提高学生软件开发的能力。

3.3 通过学习计算机辅助工艺设计技术原理和方法的学习，并通过零件数控编程及加工的实验训练，培养学生利用手工或借助CAM软件进行数控加工程序编制、数控加工的能力。

三、课程教学内容与学时课堂教学（25学时）1．绪论（2学时）1.1 理解制造系统的狭义和广义概念，了解制造系统中的设计活动的内涵。

1.2 了解制造系统中的规划和控制活动的内容，理解计算机辅助制造的目的和作用、技术体系和内容等。

2005年西北工业大学硕士研究生入学试题参考答案一、简答题（每题8 分，共40 分）1. 请简述二元合金结晶的基本条件有哪些。

答：热力学条件ΔG < 0; 结构条件r > r* ;能量条件:A > ΔG max ;成分条件2. 同素异晶转变和再结晶转变都是以形核长大方式进行的，请问两者之间有何差别？答：同素异晶转变是相变过程，该过程的某一热力学量的倒数出现不连续；再结晶转变只是晶粒的重新形成，不是相变过程。

3. 两位错发生交割时产生的扭折和割阶有何区别？答：位错的交割属于位错与位错之间的交互作用，其结果是在对方位错线上产生一个大小和方向等于其柏氏矢量的弯折，此弯折即被称为扭折或割阶。

扭折是指交割后产生的弯折在原滑移面上，对位错的运动不产生影响，容易消失；割阶是不在原滑移面上的弯折，对位错的滑移有影响。

4. 请简述扩散的微观机制有哪些？影响扩散的因素又有哪些？答：置换机制：包括空位机制和直接换位与环形换位机制，其中空位机制是主要机制，直接换位与环形换位机制需要的激活能很高，只有在高温时才能出现。

间隙机制：包括间隙机制和填隙机制，其中间隙机制是主要机制。

影响扩散的主要因素有：温度（温度约高，扩散速度约快）；晶体结构与类型（包括致密度、固溶度、各向异性等）；晶体缺陷；化学成分（包括浓度、第三组元等）5. 请简述回复的机制及其驱动力。

答：低温机制：空位的消失中温机制：对应位错的滑移（重排、消失）高温机制：对应多边化（位错的滑移＋攀移）驱动力：冷变形过程中的存储能（主要是点阵畸变能）二、计算、作图题：（共60 分，每小题12 分）1. 在面心立方晶体中，分别画出、和、，指出哪些是滑移面、滑移方向，并就图中情况分析它们能否构成滑移系？若外力方向为[001] ，请问哪些滑移系可以开动？2. 请判定下列位错反应能否进行，若能够进行，请在晶胞图上做出矢量图。

（1 ）几何条件：，满足几何条件能量条件：满足能量条件，反应可以进行。

西北工业大学2008年硕士研究生入学考试试题考试科目：计算机辅助制造题号824一、填空（每空1分，共30分）1、一套完整的CAD/CAM系统包括﹍﹍﹍系统和﹍﹍﹍系统。

2、CIM是﹍﹍﹍、﹍﹍﹍、﹍﹍﹍、﹍﹍﹍等自动化技术发展的延续和更高水平的集成。

3、数控机床按对被控制量有无测量反馈装置可以分为﹍﹍﹍、﹍﹍﹍、﹍﹍﹍三种。

4、如果已知某NC机床的脉冲当量为0.005mm/脉冲，请问如果要让该设备沿X 方向走1.504mm，则数控装置的输出装置要向伺服系统发出﹍﹍﹍个脉冲。

5、APT系统中定义了﹍﹍﹍、﹍﹍﹍、﹍﹍﹍三个控制面。

6、多坐标图像数控编程常用的三种算法为﹍﹍﹍、﹍﹍﹍、﹍﹍﹍。

7、测量头从结构原理来看可分为﹍﹍﹍、﹍﹍﹍、﹍﹍﹍三种。

8、快速成形制造的过程有﹍﹍﹍、﹍﹍﹍、﹍﹍﹍。

9、孔加工可采用﹍﹍﹍、﹍﹍﹍、﹍﹍﹍、﹍﹍﹍等数控加工设备。

10、加工切削用量包括﹍﹍﹍、﹍﹍﹍、﹍﹍﹍、﹍﹍﹍等。

二、是非题（每题1分，共15分）1、现在CAM的狭义概念甚至更进一步缩小为NC编程同义词。

（）2、加工坐标系原点应设在零件的某个加工表面上。

（）3、刀位点是刀具基准点。

（）4、加工零件时，刀具半径应小于零件轮廓的最小曲率半径。

（）5、通用后置处理软件一般可将一种刀位文件处理成多种系统所能接受的数控加工指令。

（）6、数控加工程序编制中的插补和机床的数控系统插补概念不一样。

（）7、为保证零件的加工精度和表面质量，一般铣内轮廓时用顺铣，铣外轮廓时逆铣。

（）8、通过加工过程中不断改变刀具半径补偿值及反复检验工件的方式可减少刀具半径误差给工件带来的误差。

（）9、在曲面加工中，如果要留余量的话，可以通过改变刀长的方式留有均匀厚度的余量。

（）10、球头刀底部中心是切削效果最好的位置。

（）11、在进行夹具设计时必须考虑装夹的可靠性和加工时的开敞性。

（）12、直柄平底刀可用于有些曲面的粗加工。

（）13、数控测量的应用主要有两个：检验精度和逆向制造。

编诚信保证本人知晓我校考场规则和违纪处分条例的有关规定，保证遵守考场 规则，诚实做人。

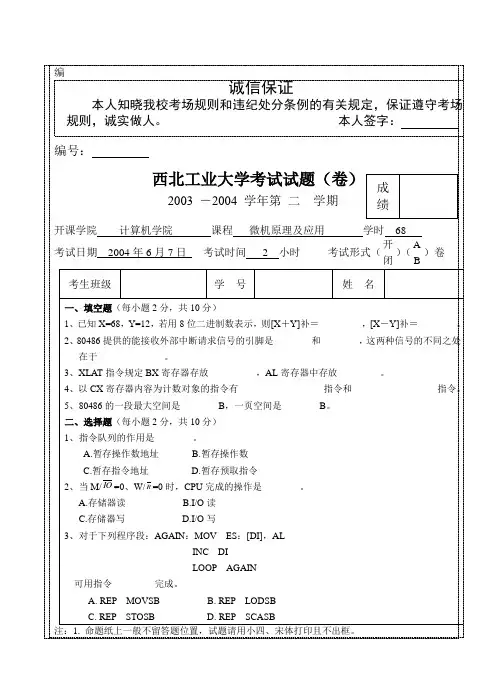

本人签字： 编号：西北工业大学考试试题（卷）2003 －2004 学年第 二 学期开课学院 计算机学院 课程 考试时间 学 号 微机原理及应用 2 小时成 绩考试日期 2004 年 6 月 7 日 考生班级学时 68 开 A 考试形式（ ） （ ）卷 闭 B 姓 名一、填空题（每小题 2 分，共 10 分） 1、已知 X=68，Y=12，若用 8 位二进制数表示，则[X＋Y]补＝_________，[X－Y]补＝________。

2、 80486 提供的能接收外部中断请求信号的引脚是________和________， 这两种信号的不同之处 在于______________。

3、XLAT 指令规定 BX 寄存器存放__________，AL 寄存器中存放_________。

4、以 CX 寄存器内容为计数对象的指令有__________________指令和__________________指令。

5、80486 的一段最大空间是________B，一页空间是________B。

二、选择题（每小题 2 分，共 10 分） 1、指令队列的作用是________。

A.暂存操作数地址 C.暂存指令地址 A.存储器读 C.存储器写 B.暂存操作数 D.暂存预取指令 B.I/O 读 D.I/O 写 INC DI LOOP AGAIN 可用指令_________完成。

A. REP MOVSB B. REP LODSB C. REP STOSB D. REP SCASB 注：1. 命题纸上一般不留答题位置，试题请用小四、宋体打印且不出框。

2、当 M/ IO =0、W/ R =0 时，CPU 完成的操作是________。

3、对于下列程序段：AGAIN：MOV ES：[DI]，AL2. 命题教师和审题教师姓名应在试卷存档时填写。

《计算机辅助制造》试题(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--22诚 信 保 证本人知晓我校考试规则和违纪处分条例的有关规定，保证遵守考试规则，诚实做人。

本人签字： 编号：西北工业大学考试试题（卷）2014－2015学年第 1 学期开课学院 机电学院 课程 计算机辅助制造 学时 32考试日期 2014年12月10日 考试时间 2 小时 考试形式（闭开）（BA）卷考生班级 学 号 姓 名一、填空：（每空1分，共20分）1． 目前，国际上著名的CAD/CAM 软件系统有CATIA 、UG 等。

2． PDM 的核心思想是的设计数据的有序、设计过程的优化和资源共享。

3． CSCW 系统，按合作方式可划分为完全同步系统、完全异步系统、混合系统。

4． 数控机床按伺服系统控制方式可划分为开环控制数控机床、闭环控制数控机床、半闭环控制数控机床三种。

5． 如果已知某NC 机床的脉冲当量为：脉冲，请问如果要让该设备沿X 方向走，则数控装置的输出装置要向伺服系统发出100个脉冲。

6． 数控系统对机床控制的类别分为：硬件式、软件式_。

7． 在采用 FANUC-0I-MB 系统进行加工实验时，零件找正过程中需要使用百分_表进行原点找正。

8． APT 系统中定义了导动面、零件面、检查面三个控制面。

9． 二维型腔的图像编程，在走刀路线选择方式上多选择环切法和行切法两种切削加工走刀方式。

二、是非题：（每题1分，共10分）1． 现在CAM 的狭义概念甚至更进一步缩小为NC 编程同义词。

( 对 ) 2． 数控加工时必须做到零件的编程坐标系与机床坐标系重合。

( 错 ) 3． 点位控制的数控机床一般中间段属“非切削段”。

( 对 ) 4． 直柄平底刀可用于某些自由曲面的粗加工。

(对 )2. 命题教师和审题教师姓名应在试卷存档时填写。

共3页 第1页33制(CNC)、激光、精密伺服驱动和新材料等先进技术集于一体。

一、名词解释1、移动计算：移动计算是随着移动通信、互联网、数据库、分布式计算等技术的发展而兴起的新技术，这种技术使得用户可以在任何地点、任何时间、使用任何方式访问网络获得服务。

2、拥塞控制：网络通信量或者说通过任意网络传输的分组的数量接近网络对分组的最大处理能力时，将产生拥塞。

而拥塞控制就是网络节点采用措施来避免拥塞的发生或者对拥塞的发生做出反应，将网络通信量维持在某个水平之下。

3、GSM网络的归属位置寄存器：是数字蜂窝移动通信系统的数据中心系统，它存储着固定区域内归属所有移动用户的位置信息、业务数据、帐户管理等信息。

通过七号信令网与移动通信网的其它功能实体（如MSC、VLR）进行信息的交互，可实时地提供对用户位置信息的查询和修改，及实现一系列业务操作，完成移动通信网中用户移动性管理。

4、GSM网络的拜访位置寄存器：是一个数据库，是存储MSC为了处理所管辖区域中MS（统称拜访客户）的来话、去话呼叫所需检索的信息，例如客户的号码，所处位置区域的识别，向客户提供的服务等参数。

5、CPS：信息物理融合系统，是一个综合计算、网络和物理环境的多维复杂系统，通过多技术有机融合，实现人型工程系统的实时感知、动态控制和信息服务。

6、物联网：顾名思义，物联网就是“物物相连的互联网”。

是通过射频识别、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何物品与互联网连接起来，进行信息交换和通讯，以实现智能化识别、定位、跟踪、监控和管理的一种网络。

7、云计算：狭义云计算是指IT基础设施的交付和使用模式，指通过网络以按需、易扩展的方式获得所需的资源；广义云计算是指服务的交付和使用模式，指通过网络以按需、易扩展的方式获得所需的服务。

8、泛在网络：“泛在网络”即广泛存在的网络，它以无所不在、无所不包、无所不能为基本特征，可随时随地供给人使用，让人享用无处不在服务的网络，其通信服务对象由人扩展到任何东西。

9、无线自组网：是一种不同于传统无线通信网络的技术，它是由几十到上百个节点组成的、采用无线通信方式的、动态组网的多跳的移动性对等网络。

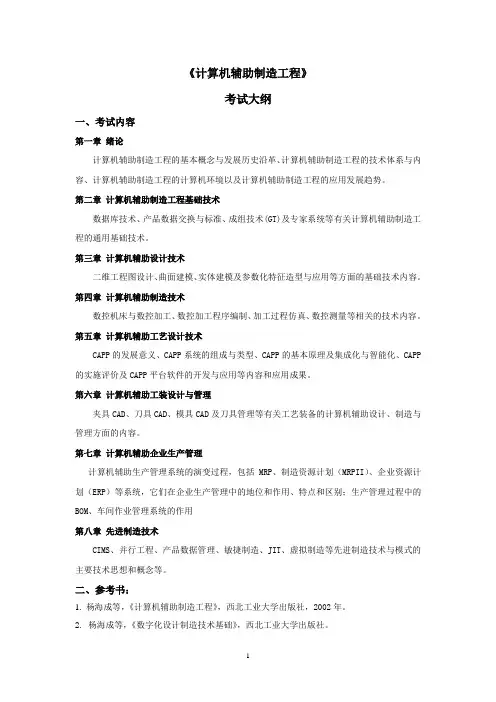

《计算机辅助制造工程》考试大纲一、考试内容第一章绪论计算机辅助制造工程的基本概念与发展历史沿革、计算机辅助制造工程的技术体系与内容、计算机辅助制造工程的计算机环境以及计算机辅助制造工程的应用发展趋势。

第二章计算机辅助制造工程基础技术数据库技术、产品数据交换与标准、成组技术(GT)及专家系统等有关计算机辅助制造工程的通用基础技术。

第三章计算机辅助设计技术二维工程图设计、曲面建模、实体建模及参数化特征造型与应用等方面的基础技术内容。

第四章计算机辅助制造技术数控机床与数控加工、数控加工程序编制、加工过程仿真、数控测量等相关的技术内容。

第五章计算机辅助工艺设计技术CAPP的发展意义、CAPP系统的组成与类型、CAPP的基本原理及集成化与智能化、CAPP 的实施评价及CAPP平台软件的开发与应用等内容和应用成果。

第六章计算机辅助工装设计与管理夹具CAD、刀具CAD、模具CAD及刀具管理等有关工艺装备的计算机辅助设计、制造与管理方面的内容。

第七章计算机辅助企业生产管理计算机辅助生产管理系统的演变过程，包括MRP、制造资源计划（MRPII）、企业资源计划（ERP）等系统，它们在企业生产管理中的地位和作用、特点和区别；生产管理过程中的BOM、车间作业管理系统的作用第八章先进制造技术CIMS、并行工程、产品数据管理、敏捷制造、JIT、虚拟制造等先进制造技术与模式的主要技术思想和概念等。

二、参考书：1. 杨海成等，《计算机辅助制造工程》，西北工业大学出版社，2002年。

2. 杨海成等，《数字化设计制造技术基础》，西北工业大学出版社。

3. 何卫平等《计算机辅助技术基础》，西北工业大学出版社。

题号：847
《计算机原理及网络》
考试大纲
一、计算机组成原理
1.计算机体系结构
2.系统总线的结构、分类及性能指标
3.存储器分类、主存储器、高速存储器
4.输入输出系统、I/O接口、中断、DMA
5.计算机的运算方式、定点数和浮点数的表示和运算
6.计算机指令系统及寻址
7.CPU的结构、指令周期和指令流水
二、计算机网络
1.OSI和TCP/IP参考模型
2.传输介质、数据编码技术及传输复用技术
3.介质访问控制(MAC)协议、差错控制技术、流量控制技术
4.以太网及快速以太网技术、CSMA/CD协议
5.CSMA/CA协议及WiFi技术
6.中继器、网桥、交换器与路由器的工作原理
7.网络层协议及寻址技术
8.路由基础及距离矢量路由、链路状态路由、RIP协议、OSPF协议、BGP协议
9.TCP协议、UDP协议
10.应用层协议基本原理（DNS、DHCP、FTP、HTTP）
11.网络安全的基本知识。

诚信保证本人知晓我院考场规则和违纪处分条例的有关规定，保证遵守考场规则，诚实做人。

本人签字：编号：西北工业大学明德学院考试试题（卷）2011－2012学年第02学期开课单位机电工程系课程计算机辅助制造学时 22H 考试日期命题教师审题教师考试时间小时考试形式（）（）卷题号一二三四五六七总分得分考生班级序号学号姓名一、填空题（每题2分，共40分）1.数控机床采用技术对机床的加工过程进行自动控制的一类机床2.世界上第一台数控机床是由制造的。

3．数控机床与普通机床不同，数控机床加工零件的过程完全自动进行，是用数控代码和规定的程序格式正确地编制出，输入到数控装置，数控装置按程序要求控制机床，对零件进行加工。

4.数控机床按进给伺服系统的类型分为、和。

5.点位直线数控机床要求控制点与点之间的外，还需保证刀具的移动轨迹是一条，且要进行移动速度控制。

6.轮廓控制机床能对两个或两个以上的坐标轴运动的瞬间和进行连续控制。

7.数控编程方法可分为和两种。

8.一个完整的零件程序由若干个组成，每个程序段由若干个组成。

9.机床坐标系中X、Y、Z坐标轴的相互关系用决定，刀具与工件距离的方向即为各坐标轴的正方向。

10.刀具位置补偿分补偿和补偿。

11.切削用量包括、和背吃刀量。

选择切削用量遵循的一般原则是：粗加工时以提高生产率、降低成本为主；半精加工或精加工时应保证零件的加工精度和表面粗糙度，并兼顾切削效率。

12. 对刀的目的就是。

刀位点是刀具上的一个，刀位点相对运动的轨迹就是加工路线，亦称编程轨迹。

13.为了准确地判断数控机床的运动方向，一律假定是静止的，在坐标系内相对于工件运动。

14.目前，数控编程所采用的格式为程序段格式。

15.程序是按程序段的次序执行的，而不是按程序段号中的次序执行的。

16.用于控制开关量的功能指令是功能。

17.直线进给率的单位为；旋转进给率的单位为。

18.只有当机床操作面板上的“选择停止键”被按下，才能生效的暂停指令是。

西北工业大学考试试题（卷）2006－2007学年第一学期计算机学院计算机组成原理64学时考试2小时闭卷一、选择题（每小题1分，共10分）1.下列不同进位计数制的数中，最大的数是。

A （0.101）2B （0.62）10C （0.52）8D （0.75）162.在机器数中，零的表示是唯一的。

A 原码B 补码C 移码D反码3.某SRAM芯片容量为512×8位，除电源和地线外，该芯片引出线的最小数目应是。

A 23B 25C 50D 194.某机字长32位，存储容量64MB，若按字编址，它的寻址范围是。

A 0－8M-1B 0—2M-1C 0—16M-1D 0—2MB-15.主存的任一数据块均可映射到Cache的任一块位置，这种映射方式是。

A 直接映射B 全相联映射C 组相联映射6.在定点运算器中，无论采用双符号或单符号位，必须有，它一般用_________来实现。

A 译码电路，与非门B 编码电路，或非门C 溢出判断电路D 移位电路，与或非门7.与微指令的执行周期对应的是。

A 指令周期B 机器周期C 节拍周期D 时钟周期8.同步传输之所以比异步传输具有较高的传输频率是因为同步传输。

A 不需要应答信号B 总线长度较短C 用一个公共时钟信号进行同步D 各部件存取时间较为接近9.为协调计算机系统各部件工作，需要一种器件来提供统一的时钟标准，这个器件是。

A 总线缓冲器B 总线控制器C 时钟发生器D 操作命令产生器10.CPU响应中断时，进入“中断周期”，采用硬件方法保护并更新程序计数器PC内容，而不是由软件完成，主要是为了。

A 能进入中断处理程序并正确返回源程序B 节省主存空间C 提高处理机速度D 易于编制中断处理程序二、填空题(每空1分，共20分)1.在I/O设备单独编址的方式中，输入输出操作使用_________指令实现，输入/输出设备和内存的访问将使用___________的控制总线。

2.隐含寻址是指令格式中不明确给出_____________，而是隐含指定，通常将__________作为隐含地址。

思考题与习题简述计算机集成制造（CIM）的概念及CIMS的组成。

简述PDM的功能及英在企业信息集成中的作用。

敏捷制造有哪些特点？谈谈你对敏捷制造的熟悉。

试分析计算机辅助制造工程技术与CIMS等先进制造系统的关系。

思考题与习题如何按照企业类型肯定英计算机辅助生产管理系统？企业生产管理系统包括哪些大体组成部份？为何说MRP是MRPII的核心？常常利用的作业排序优先权规则有哪些？JIT方式的特点是什么？OPT方式有何优缺点？ERP有哪些大体的功能目标？思考题与习题工艺装备主要包括哪些？简述夹具CAD系统的任务和设讣进程。

刀具CAD系统有哪些特点？简述采用模具CAD/CAM系统进行模具设计的进程。

简述采用计算机进行工装管理的重要性。

思考题与习题发展CAPP有什么重要意义？CAPP系统常常利用的零件描述方式有哪些？分述其特点。

简述生成式工艺决策的原理。

简述修订式工艺决策的原理及修订式CAPP系统结构。

简述决策表和决策树两种逻辑表达方式的特点。

简述专家系统的大体原理、组成与特点。

举例说明常常利用的知识表示方式在CAPP中的应用。

简述专家系统中的推理并举例说明在CAPP中的应用。

简述CAD/CAPP集成方式与数据互换方式。

简述CAPP的主要发展趋势。

讨论专家系统技术在CAPP中的应用。

对比讨论修订式CAPP系统及生成式CAPP系统的开发、应用。

思考题与习题1.什么是数控(NC)机床？什么是讣算机数控(CNC)机床?2.简述数控系统的组成？3.数控机床的坐标轴数和联动坐标轴数的主要区别是什么？4.简述数控加工程序编制的步骤。

5.数控编程的方式有哪些？6.试述CAD/CAM图像编程处苣的进程与特点。

7.简述加工仿真所包括的主要内容。

&简述数控测量的一般原理和坐标测量机的组成。

思考题与习题1.几何模型分为哪几种类型？各有什么特点？适用哪些范囤？彼此之间有什么关系？3.描述一下CSG表示方式和边界表示的特点。
