初中物理实验电学

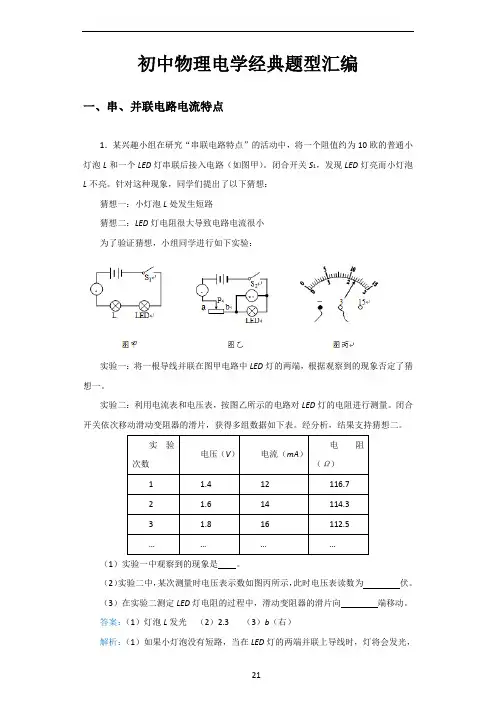

初中物理电学经典题型汇编一、串、并联电路电流特点1．某兴趣小组在研究“串联电路特点”的活动中，将一个阻值约为10欧的普通小灯泡L和一个LED灯串联后接入电路（如图甲）。

闭合开关S1，发现LED灯亮而小灯泡L不亮。

针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一。

实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量。

闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表。

经分析，结果支持猜想二。

实验次数电压（V）电流（mA）电阻（Ω）1 1.412116.72 1.614114.33 1.816112.5…………（1）实验一中观察到的现象是。

（2）实验二中，某次测量时电压表示数如图丙所示，此时电压表读数为伏。

（3）在实验二测定LED灯电阻的过程中，滑动变阻器的滑片向端移动。

答案：（1）灯泡L发光（2）2.3 （3）b（右）解析：（1）如果小灯泡没有短路，当在LED灯的两端并联上导线时，灯将会发光，所以小灯泡的发光就会否定猜测一；（2）由图示可知，电压表的量程为0——3V ，指针所指的位置是2.3V ；（3）由于猜想二是因为LED 灯电阻很大导致电路电流很小，所以应让变阻器的电阻尽量减小，故把滑片向b 端移动。

考点：串联电路2．（1）如图甲是小明“探究并联电路电流特点”的电路图．实验中，他将一只电流表分别接在A 、B 、C 三处，测得的数据如图甲中所示．完成此实验至少需要 根导线；小明由此得出：并联电路中干路电流等于 ；请指出小明就此得出结论的不科学之处： ，你认为可做出的改进措施是 ．（2）小华用如图乙所示电路测量小灯泡的额定功率，小灯泡上标有“3.8V ”的字样，额定功率约1W ，滑动变阻器的规格是“20Ω 1A ”，电源电压恒为6V ．①帮小华在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片向右滑动时，灯泡变亮．②在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是A ．只有电流表有示数，灯不亮B ．两电表均有示数，灯亮C ．只有电压表有示数，灯不亮D ．只有电流表有示数，灯亮③排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图丙所示，该电流值为 A ，测出的额定功率为 W ．④小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到3.8V ，可能因此造成一定的测量误差．她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度．请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：a ．断开开关， ；b ．闭合开关， ，并读出此时电流表的示数；c ．计算出灯的额定功率．答案：（1）6；各支路电流之和；没有多次实验，寻找普遍规律；改变灯泡规格或丙S I A =I C =0.5I B =0.4LL甲A BC 乙改变电池个数或串联滑动变阻器进行多次实验；（2）①如图；②C；③0.3；1.14；④a.电压表换用“-”“3”两接线柱；并从灯泡两端换接到滑动变阻器两端；b.调节滑动变阻器至电压表的示数为2.2V。

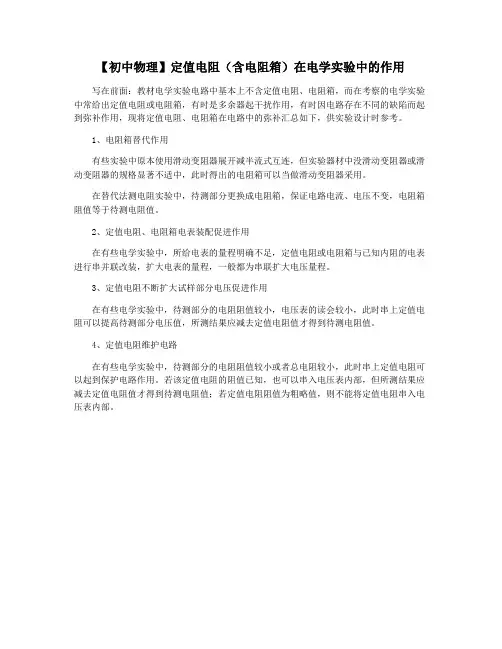

【初中物理】定值电阻（含电阻箱）在电学实验中的作用
写在前面：教材电学实验电路中基本上不含定值电阻、电阻箱，而在考察的电学实验中常给出定值电阻或电阻箱，有时是多余器起干扰作用，有时因电路存在不同的缺陷而起到弥补作用，现将定值电阻、电阻箱在电路中的弥补汇总如下，供实验设计时参考。

1、电阻箱替代作用
有些实验中原本使用滑动变阻器展开减半流式互连，但实验器材中没滑动变阻器或滑动变阻器的规格显著不适中，此时得出的电阻箱可以当做滑动变阻器采用。

在替代法测电阻实验中，待测部分更换成电阻箱，保证电路电流、电压不变，电阻箱阻值等于待测电阻值。

2、定值电阻、电阻箱电表装配促进作用
在有些电学实验中，所给电表的量程明确不足，定值电阻或电阻箱与已知内阻的电表进行串并联改装，扩大电表的量程，一般都为串联扩大电压量程。

3、定值电阻不断扩大试样部分电压促进作用
在有些电学实验中，待测部分的电阻阻值较小，电压表的读会较小，此时串上定值电阻可以提高待测部分电压值，所测结果应减去定值电阻值才得到待测电阻值。

4、定值电阻维护电路
在有些电学实验中，待测部分的电阻阻值较小或者总电阻较小，此时串上定值电阻可以起到保护电路作用。

若该定值电阻的阻值已知，也可以串入电压表内部，但所测结果应减去定值电阻值才得到待测电阻值；若定值电阻阻值为粗略值，则不能将定值电阻串入电压表内部。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

初中物理电学实验题汇总1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）（2）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是．由图可知铜片是柠檬电池的极．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．5．甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况．而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示．请分析他们在实验时分别存在什么问题，并写在下面的横线上．甲同学的问题：；乙同学的问题：；丙同学的问题：；小虎的问题：；小明的问题：．6．（2014秋•滕州市校级期中）在做“用电流表测量电流”的实验时，按规定试触，若试触时发现下列几种情况，试分析其原因以及解决方法．如：指针不发生偏转：电路发生开路，应检查各个接点是否完好．①指针反向偏转：．②指针正向偏转，但超过量程：．7．（2014•庆阳模拟）如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．（1）出现甲同学的问题的原因：电流表的；（2）出现乙同学的问题的原因：电流表的；（3）出现丙同学的问题的原因：电流表的．8．（2015秋•蚌埠期中）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．9．（2015•成都）如图1所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A．10．（2015秋•重庆月考）小刚在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个电池组、两个相同的灯泡以及若干根导线，进行了探究，并将实验的数据记入如下的表格中．A处电流IA/A B处电流IB/AC处电流IC/A0.260.260.52（1）根据图1电路图将图2实物用笔画线代替导线连接起来，要求电流表测干路电流（2）指出上述实验中存在的不妥之处：①②（3）小刚改正实验中不妥之处后，可以得出的结论是：．12．（2015•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．I b/A I c/A I a/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是．（3）请你对接下来的实验提出改进措施（一条即可）．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是．13．（2013•威海）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为V，L1两端的电压为V．14．（2012•桂林）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V．15．（2010•河池）如图1所示的电路中，电灯L1的电阻为10Ω，开关闭合后，V1，V2的示数分别如图2所示，则V1的示数为V，L2两端的电压为V，通过L1的电流为A．16．（2010•茂名）如图甲所示，是表的刻度盘，当指针如图所示时，读数是，若把这个表接在图乙所示电路中使用，应接在（选填“a”或“b”）处．17．（2013•枣庄）小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为V．18．（2013•长宁区二模）在图所示的电路中，电源电压保持不变．闭合电键S后，灯L1、L2均发光．过一会儿，若：①一灯突然熄灭，另一灯仍然发光，则电路中的故障为，电压表V的示数将（选填“变小”、“不变”或“变大”）．②两灯均不发光，且电压表V的示数大于零，则电路中的故障可能是．（填写三种可能）19．（2012春•盐边县校级期中）如图所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路．其中，小灯泡两端的电压不能超过2.5V，通过的电流不得超过0.3A；滑动变阻器标有“20Ω、1A”字样．（1）滑动变阻器上标着“20Ω、1A”的含义是；（2）小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作．请你指出电路连接的错误或不恰当之处：a．；b．；c．．20．（2012秋•大石桥市校级期中）小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择做变阻器的电阻丝．原因是．如图组装好电路后，要使灯泡亮些，导线夹应向端移动．下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）银0.016铁0.096铜0.017锰铜0.4421．（2012•桂林）小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路．（1）电压表应选择的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接．（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置．其原因可能是．（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示．U（V）0.5 1.0 1.6 1.9 2.5 3.0I（A）0.10.20.30.40.50.6①请根据表中数据在图3中画出电阻R的U﹣I关系图象．②小明在实验中所用电阻R的阻值为Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为W．（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：．22．（2011•绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔画线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是（选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是．23．（2012•东莞）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5℃），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5℃，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P 的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．24．（2008•南充）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示．（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是改变R1两端的电压．下面是他们获取的一组实验数据电压U/V246810电流I/A0.400.80 1.20 1.59 2.00（2）实验中他们选用的定值电阻阻值为Ω；（3）请在坐标系上画出电流随电压变化的图象；（4）分析表中的数据或图象，你能得出的探究结论：．25．（2013•南昌模拟）在“探究电流与电压的关系”过程中，三（2）班同学经过相互讨论，完成了实验方案的三次设计．由图甲到图乙，改进的理由是；由图乙到图丙，改进的理由是．26．（2013•兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是．在探究通过导体的电流与导体两端电压关系时，应保持不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是．27．（2015•道里区一模）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．28．（2012秋•高港区校级期中）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．该同学完成上述探究后，继续进行研究物质导电性的实验，他采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，看到的现象是灯泡L会．该实验说明．29．（2014•沾益县校级模拟）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关．③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金 1.00.5C镍铬合金0.5 1.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）；（2）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化（选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就了输电线的电阻，从而可以输电线上的电能损失（选填“增大”或“减小”）．30．如图，是利用电压表和电流表测量电阻的实验装置．（1）根据图甲的电路图把实物图乙连接完整，要求电流表、电压表均接低量程．（2）图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的读数是0.16A，则电阻是Ω．31．（2015•无锡模拟）“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择（选填“相同”或“不同”）的小灯泡．（2）再拆接电路时开关必须．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.032．（2015•莆田）小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须．（2）实验中最好选择规格（填“相同”或“不相同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为U AB、U BC、U AC．经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是（用公式表示）．实验次数U AB/V U BC/V U AC/V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（4）小希进行多次实验的主要目的是（填序号）①寻找普遍规律②减小实验误差．33．（2015•广州校级模拟）如图所示，小明在“探究串联电路电压特点”的实验中：（1）请在右边的方框内画出与图甲对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V；（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）．（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是．34．（2014秋•宜兴市校级期中）一实验小组用如图A所示的器材探究“串联电路的电压关系”．用三节新干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）为了保证电路的安全，连接器材时，开关应．（3）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是．（4）他们排除故障后继续实验，得出一组实验数据如表．为了得出串联电路电压关系的普遍规律，他们还应换不同规格的灯泡多次实验．L1两端电压U1（V）L2两端电压U2（V）电路两端总电压U总（V）1.52.8 4.3（5）另一实验小组的小宝根据实验数据绘制了电压U2随电压U1变化的图象，如图B所示，请你根据该图象写出电压U2和U1的关系式：U2=．35．（2015•南京）利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是联，它们工作时的电阻要（选填“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是．36．（2012•十堰）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．次数1234电阻5101520电流0.60.30.20.15（1）本实验中应选择规格为的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为A，实验中多次测量的目的是．（4）完成试验后，该组同学又找来了几个不同阻值的电阻代替小灯泡继续“探究电压不变时，电流与电阻的关系”，得到的实验数据如上表．该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向端移动（选填“A”或“B”），使电压表的示数为V，完成第三次实验．37．（2014秋•顺义区期末）小刚同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图所示的实验，图中灯泡L1的电阻为R1，灯泡L2的电阻为R2且R1＞R2，小刚闭合开关后，发现灯泡L2比L1亮，因此小刚认为，灯泡电阻越小，小灯泡消耗的电功率越大．请你利用图所示的器材，设计一个实验证明小刚的结论是错误的．请画出电路图，写出简要的实验步骤和实验现象．38．（2014•陵县二模）在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2.5V．实验次数电压表示数U/V电流表示数I/A小灯泡电功率P/W1 2.02 2.50.220.553 2.80.240.67（1）连接电路时．开关应．（2）请你用笔画线代替导线将图甲中的电路连接完整．（3）闭合开关前，应先将滑动变阻器的滑片移到端（选填“A”或“B”）．闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是．（4）排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为A，此时小灯泡的实际功率为W．（5）由上表可知，小灯泡的额定功率为W；小灯泡的实际功率随实际电压的增大而（选填“增大”或“减小”）．39．（2015•东营模拟）小菲冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热．（1）如图是小菲进行实验探究的部分电路，甲、乙烧瓶中装有相等初温相同的煤油，金属丝电阻分别为R甲、R乙，R甲＜R乙．通电一段时间后，发现乙烧瓶中温度计的示数大些．此现象说明：在和相同时，越大，电流产生的热量越多，要使两烧瓶中煤油的温度升高得更快，滑动变阻器的滑片应向滑动．（2）小菲想用此装置探究水和煤油吸热能力，电路中必须满足的条件是．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如表．物质质量/g初始温度/℃加热时间/min最后温度/℃水6020645煤油6020668在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间，此时水吸收的热量（选填“大于”或“小于”或“等于”）煤油吸收的热量．通过实验可以得到不同的物质吸热能力不同，物质的这种特性用这个物理量来描述．初中物理电学实验题参考答案1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）L2熄灭（2）L1变亮．【考点】电路的三种状态．【专题】电流和电路．【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．【解答】解：由图知：闭合开关，两只灯泡串联，都发光．若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光．同时电源电压全部加在L2两端，所以亮度增大．故答案为：（1）L2熄灭；（2）L1变亮．【点评】此题考查的是我们对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是化学能转化为电能，电能再转化为光能．由图可知铜片是柠檬电池的正极．【考点】电源及其能量转化．【专题】电流和电路．【分析】柠檬中有化学能，可转化为电能，再通过二极管转化为光能，根据二极管的正负极即可判断电源的正负极．【解答】解：在如图所示的工作过程中，其能量转化方式主要是柠檬中的化学能转化为电能，再转化为二极管的光能．由图可知铜片是柠檬电池的正极．故答案为：化学能转化为电能，电能再转化为光能；正．【点评】能判断生活实例中的一些能量转化，是本题考查的主要内容，难度不大．28．（2015秋•吉林校级月考）电学课上，老师曾讲过“开关的作用”，激发了小红等同学对开关的控制作用的探究．小红找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干．针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示．按图所示电路探究了开关的控制作用．请你思考回答问题：（1）按图甲连接电路，与节日小彩灯连接的方式相同；把开关的位置换到两盏灯L1、L2中间断开开关，则灯L1、L2不亮．（2）小红发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是乙图所示的连接方法，此种连接方法，若拧去一个小灯泡L1，则另一个小灯泡L2继续发光（选填“继续发光”或“不发光”）．【考点】电路的基本连接方式．【专题】应用题；图析法；探究型实验综合题．【分析】各电路元件顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作；各电路元件并列连接的连接方式是并联，并联的各电路元件互不影响，能独立工作．【解答】解：（1）由图示电路图可知，甲图中两灯泡串联，把开关的位置换到两盏灯L1、L2中间，仍处于串联连接，能控制整个电路，断开开关则灯L1、L2都不亮．（2）教室里的日光灯有一盏不亮时，其它日光灯正常发光，由此可见，各日光灯间互不影响，能独立工作；教室里的日光灯是并联的，采用的连接方式是图乙所示连接方法．若拧去一个小灯泡L1，则另一个小灯泡L2继续发光．故答案为：（1）甲；L1、L2；（2）乙；继续发光．【点评】本题考查了电路图的分析，注意串联电路和并联电路的概念，知道串并联的特点、分析清楚电路图即可正确解题．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】根据并联和串联的特点分析判断．并联时各个用电器是相互不影响工作的，而串联时用电器是要相互影响工作的．【解答】解：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响．因此，闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．故答案为：闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．【点评】本题利用了并联和串联的特点来判断电路的连接形式．4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．。

电学实验中如何选择滑动变阻器电学实验在历年的高考中既是重点，也是难点。

而在绝大多数实验中，都会涉及到滑动变阻器的选择，不同的实验对于滑动变阻器的要求不一样，因此滑动变阻器的合理选择问题便成了电学实验的重点和难点。

高中阶段涉及到滑动变阻器选择的电学实验主要有：测定金属的电阻率、描绘小电珠伏安特性曲线、把电流表改装成电压表、测定电源的电动势和内阻。

这些实验中，关于滑动变阻器的选择问题主要分为两大类：总阻值大小的选择和分压、限流接法的选择。

本文结合一些电学实验题谈一下滑动变阻器的选择问题。

一．总的原则（1）安全性原则。

即所选用的滑动变阻器及其接法，要保证电路的安全。

如果该滑动变阻器的全部电阻连入到电路中，电路中的电流还是超过了电流表的量程，就必须选用滑动变阻器分压接法或者另换总阻值较大的滑动变阻器。

就接法而言，从安全角度来看，分压接法的安全性要高得多。

（2）遵循实际要求原则。

试题中有明确要求时，滑动变阻器及其接法的选择就必须按要求办。

若题目中有“电压从0开始调节”、“要求较大的电压变化范围”等要求时，则选用分压接法，所用滑动变阻器的总阻值要相对小一些（但绝不是越小越好，还要确保自身的安全）；若题目中出现“调节滑动变阻器使电路中电流变化比较明显”等要求，则选用限流电路，滑动变阻器的总阻值应比电路其他部分的总阻值大。

（3）科学性原则。

即根据滑动变阻器总阻值与待测电阻的关系，选择相应的接法。

如果滑动变阻器的总阻值比待测的电阻要小，适合用分压接法；反之，滑动变阻器的总电阻比待测电阻阻值大，则适合用限流接法，此时如果所提供的滑动变阻器有两个，且均满足上述条件，则选择总电阻相对较小的，调节灵敏度高。

二．伏安法测电阻实验中滑动变阻器的选择测定金属的电阻率和描绘小电珠伏安特性曲线，都属于伏安法测电阻的实验，而伏安法测电阻实验中的滑动变阻器的选择正是“选择”问题中最让学生头疼的。

因为，这里面既有滑动变阻器的选择，还有滑动变阻器接法的选择。

初中物理模拟考试电学实验汇总测试一．实验探究题（共10小题）1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻：（1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。

（2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。

（填字母“A”或“B“）。

（3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤：①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1的示数为I；②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。

2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。

（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。

（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。

此时应移动滑片P，使电压表的示数为V。

（3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。

（4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。

3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。

（1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是；（2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是；（3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。

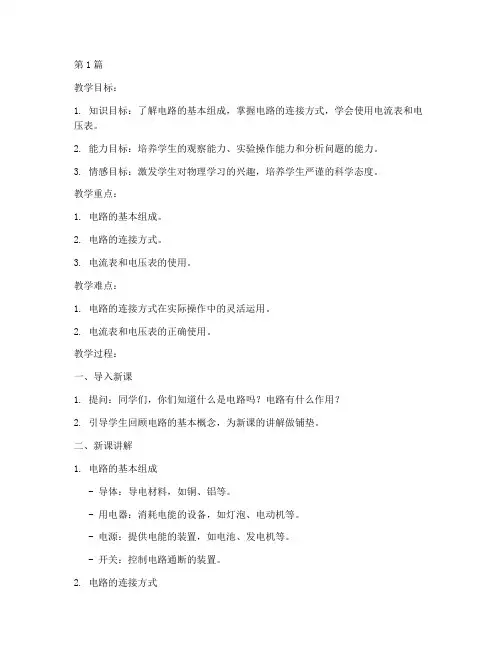

第1篇教学目标：1. 知识目标：了解电路的基本组成，掌握电路的连接方式，学会使用电流表和电压表。

2. 能力目标：培养学生的观察能力、实验操作能力和分析问题的能力。

3. 情感目标：激发学生对物理学习的兴趣，培养学生严谨的科学态度。

教学重点：1. 电路的基本组成。

2. 电路的连接方式。

3. 电流表和电压表的使用。

教学难点：1. 电路的连接方式在实际操作中的灵活运用。

2. 电流表和电压表的正确使用。

教学过程：一、导入新课1. 提问：同学们，你们知道什么是电路吗？电路有什么作用？2. 引导学生回顾电路的基本概念，为新课的讲解做铺垫。

二、新课讲解1. 电路的基本组成- 导体：导电材料，如铜、铝等。

- 用电器：消耗电能的设备，如灯泡、电动机等。

- 电源：提供电能的装置，如电池、发电机等。

- 开关：控制电路通断的装置。

2. 电路的连接方式- 串联电路：用电器一个接一个地连接，电流依次流过每个用电器。

- 并联电路：用电器并列连接，电流分别流过每个用电器。

3. 电流表和电压表的使用- 电流表：测量电路中的电流大小。

- 电压表：测量电路中的电压大小。

三、实验操作1. 教师示范电路的连接方法，并强调注意事项。

2. 学生分组进行实验，连接电路，并使用电流表和电压表进行测量。

3. 教师巡回指导，解答学生在实验过程中遇到的问题。

四、课堂小结1. 回顾本节课所学内容，强调电路的基本组成、连接方式和电流表、电压表的使用。

2. 布置课后作业，巩固所学知识。

五、板书设计1. 电路的基本组成- 导体- 用电器- 电源- 开关2. 电路的连接方式- 串联电路- 并联电路3. 电流表和电压表的使用教学反思：本节课通过讲解、实验等多种方式，让学生了解了电路的基本组成、连接方式和电流表、电压表的使用。

在教学过程中，要注意引导学生积极参与，培养学生的动手能力和观察能力。

同时，要关注学生的学习情况，及时调整教学策略，确保教学目标的实现。

第2篇课时：1课时年级：八年级教学目标：1. 知识目标：了解电路的基本连接方式，掌握串联电路和并联电路的特点。

初中物理小实验100例（一）引言概述：本文介绍了初中物理教学中的100个小实验，旨在帮助初中生们通过实际操作来理解物理原理，培养实验观察和分析问题的能力。

这100个小实验涵盖了力学、光学、热学、电学等多个物理学科的基础知识，每个实验都简单易懂，有助于学生巩固所学的理论知识。

正文：一、力学实验1. 测量物体的质量：使用天秤或弹簧秤测量不同物体的质量，并绘制质量与重力的关系曲线。

2. 研究力的作用效果：通过推、拉、扭等操作，观察物体的移动和形变，并分析力对物体的影响。

3. 探究力的平衡：使用浮力秤或万能秤，研究不同力的平衡条件，并解释力的合成和分解。

4. 研究摩擦力：使用倾斜面和不同材质的物体，观察物体在不同条件下滑动的现象，研究摩擦力的大小和方向。

5. 测量速度和加速度：利用斜面和滚动物体，通过计时和测量距离的方法，计算物体的速度和加速度。

二、光学实验1. 研究光的传播：利用光源和投影屏幕，观察光的直线传播和反射现象，了解光的传播特性。

2. 探究光的折射：使用玻璃棱镜或水中不同物体，观察光在不同介质中的折射现象，研究光的折射定律。

3. 研究光的散射：使用悬浮的尘埃、烟雾等物质，观察光的散射现象，并解释光的颜色和光的波长的关系。

4. 测量光的速度：通过测量光的传播时间和距离，计算光的速度，并了解光的速度与介质的折射率的关系。

5. 利用凸透镜成像：使用凸透镜和物体，观察成像情况，并探究凸透镜的焦距和物距的关系。

三、热学实验1. 探究热传导：使用金属棒或不同物质，观察热能的传导现象，并研究导热性能的差异。

2. 测量温度变化：使用温度计或热敏电阻，测量物体在不同条件下的温度变化，了解物体的热传导规律。

3. 研究物体的热膨胀：通过测量金属条或其他材料在不同温度下的线膨胀或体膨胀，了解物体的热膨胀性质。

4. 探究热量的传递方式：通过烧烤棉花、烧水等实验，观察和研究热量的辐射传递和对流传递。

5. 测量热容和热升降：使用热容器和蓄热材料，测量物体的热容和研究热量的升降规律。

初中物理实验内容大全
初中物理实验是教学过程中非常重要的一部分，通过实验，学生可以直观地观察和验证物理现象，增强对物理知识的理解和记忆。

以下是一些常见的初中物理实验内容，涵盖了力学、电学、光学、热学等各个方面。

1. 测量实验：
长度的测量
时间的测量
质量的测量
力的测量
速度的测量
温度的测量
2. 力学实验：
摩擦力的研究
重力的研究
弹力的影响因素
浮力的研究
动能和势能的转化
牛顿运动定律的验证
3. 电学实验：
导体和绝缘体的区分
电流和电压的测量
电阻的测量
电功率的测量
简单电路的连接
磁场对电流的影响
电动机的工作原理
4. 光学实验：
光的反射定律
光的折射定律
透镜的成像规律
光的色散
光的干涉和衍射
5. 热学实验：
温度计的使用
热膨胀的研究
比热容的测量
热传递的实验
物质熔化和凝固的研究液体蒸发的研究
6. 声学实验：
声音的产生和传播
声音的反射和折射
声音的干涉和衍射
声音的吸收
音调、响度和音色的研究
7. 天气与气候实验：
气压计的使用
温度、湿度和气压的测量
风的形成和作用
云和雨的生成原理
气候变化的初步了解
以上仅为初中物理实验内容的一部分，实际教学中，还可以根据学生的实际情况和兴趣，进行更多有趣且有教育意义的实验。

需要注意的是，在进行实验时，一定要遵守实验规程，注意安全。

初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

初中中考物理电学知识点总结1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。

电路图：用统一规定的符号表示电路连接情况的图2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。

3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部，电流的方向是从电源的正极流向负极。

电路的几种状态：①、串联电路：把元件逐个顺次连接起来组成的电路叫串联电路。

特点：电流只有一条通道，通过第一个元件的电流一定大小不变地通过第二个元件，只要电路中有一处断开，整个电路都断开。

②、并联电路：把元件并列地连接在电路两点间组成的电路叫并联电路。

特点：电流有两条或多条通道，各元件可独立工作。

干路开关控制整个电路；支路开关只控制本支路上用电器。

8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安.12、电压(U)是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏; ②0～15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度;导体本身的电阻大小与电压大小和电流无关17、滑动变阻器: A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比公式:I=U/R 公式变形R=U/I U=IR.公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h 1度=1kw.h=1000w×3600s=3.6×106J20．电能表是测量一段时间内消耗的电能(功)多少的仪器。

教案：初中物理电学——磁悬浮教学目标：1. 了解磁悬浮的原理和应用；2. 掌握电磁铁的工作原理和磁性的相关知识；3. 培养学生的实验操作能力和科学思维。

教学内容：1. 磁悬浮的原理和应用；2. 电磁铁的工作原理；3. 磁性的相关知识。

教学过程：一、导入（5分钟）1. 引导学生思考：什么是磁悬浮？2. 学生分享磁悬浮的定义和特点。

二、探究磁悬浮的原理（15分钟）1. 提问：磁悬浮是如何实现悬浮的？2. 学生分组讨论，分析磁悬浮的原理。

3. 教师总结：磁悬浮是利用磁极间的相互作用实现悬浮的，当两个磁极相互排斥时，物体可以悬浮在空中。

三、学习电磁铁的工作原理（15分钟）1. 介绍电磁铁的构成和作用；2. 讲解电磁铁的工作原理：通电时，电流通过导线产生磁场，磁场与铁芯相互作用，产生磁力。

3. 学生实验：自己动手制作一个简单的电磁铁，观察其磁性的变化。

四、学习磁性的相关知识（15分钟）1. 介绍磁性的概念和分类：永久磁性和暂时磁性；2. 讲解磁性的测量：磁感应强度、磁通量、磁化强度等；3. 学生实验：用磁针和磁铁进行实验，观察磁性的相关现象。

五、应用拓展（15分钟）1. 引导学生思考：磁悬浮在实际应用中有哪些应用？2. 学生分享磁悬浮在交通工具、医疗器械等方面的应用实例。

六、总结与反思（10分钟）1. 教师引导学生总结本节课所学内容；2. 学生分享自己的学习心得和收获。

教学评价：1. 学生能正确解释磁悬浮的原理；2. 学生能理解电磁铁的工作原理；3. 学生能掌握磁性的相关知识；4. 学生能将所学知识应用到实际生活中。

教学资源：1. 磁悬浮实验器材；2. 电磁铁实验器材；3. 磁针、磁铁等实验器材。

教学建议：1. 注重实验操作，让学生亲身体验磁悬浮的原理；2. 结合实际生活中的实例，帮助学生更好地理解磁悬浮的应用；3. 鼓励学生进行思考和提问，培养学生的科学思维。

初中物理电学实验专题探究串并联电路的特点（规律）学校:___________姓名：___________班级：___________考号：___________一、实验题并联电路1．如图所示，在探究“并联电路的电流特点”的实验中，小王设计了如图甲所示的电路进行实验：（1）小王在连接电路时，开关应处于___________（选填“闭合”或“断开”）状态；闭合开关前，电流表的指针反偏，其原因可能是___________；（2）实验时，闭合开关后两灯都亮。

小王随意拆下一根导线，发现两灯都熄灭，据此他认为把电路接成了串联电路。

小王的结论是___________（选填“可靠”或“不可靠”）的，理由是：___________；（3）他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图乙所示，则I2=________A、I=______A．小王由此数据得出并联电路中干路电流和各支路电流的关系是_______（写关系式即可）。

但是同组的小明却认为小王的做法是不科学的，他的理由是_______；（4）小明同学对实验进行了改进，他在图甲所示的电路中A、B、C三处各加一块电流表，连接的电路如图丙所示。

这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。

( )2．小明利用如图所示电路做“探究并联电路中电流规律”的实验。

（1）实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是______的（选填“正确”或“错误”）；（2）实验中，应选两个规格______（选填“相同”或“不同”）的小灯泡；（3）要正确测量干路电流，他应将电流表串联在图甲中的______（选填“A”、“B”或“C”）点；（4）测出A、B、C三处电流如表所示，由此初步得出结论（只写表达式）______。
