钢结构检测项目及取方法

建筑钢结构检测取样方法及数量第一部分：见证取样检测一、钢材质量对属于下列情况之一的钢材，应对钢材进行化学成分分析和力学性能的抽样复验：(1) 国外进口钢材；(2) 钢材混批；(3) 板厚等于或大于40mm，且设计有Z向性能要求的厚板；(4) 建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；(5) 设计有复验要求的钢材；(6) 对质量有疑义的钢材。

1、化学成分分析（主控项目）(1) 检验指标：碳、硅、锰、硫、磷及其他合金元素(2) 依据标准：《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-2006《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量：钢材化学成分分析，可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。

制备的分析试样的质量应足够大，以便可能进行必要的复检验。

对屑状或粉末状样品，其质量一般为100g。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时，样品应该切小或破碎，然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取1个试样。

2、力学性能检验（主控项目）(1) 检验指标：屈服点、抗拉强度、伸长率、冷弯、冲击功(2) 依据标准：《钢及钢产品力学性能试验取样位置及试验制备》GB /T2975-1998《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量：应在外观及尺寸合格的钢材上取样，产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

取样的位置及方向应符合GB /T2975-1998附录A的规定。

当工程没有与结构同批的钢材时，可在构件上截取试样，但应确保结构构件的安全。

钢结构检测项目
1、进场原材料应检验（厚板、安全等级一级、进口钢材、钢材混批等应进行抽样复验）
2、重要结构焊接材料应进行抽样复验，
3、高强螺栓扭矩系数应抽样复验，
4、高强螺栓连接面抗滑移系数应试验和复验，
5、一二级焊缝应进行无损探伤检验，一级100%，二级20%。

1、隐蔽螺栓、钢板检验
2、主结构用主钢取样送检
3、高强螺栓取样送检、连接面作抗滑移实验得出抗滑移系数及扭矩系数
4、一级、二级焊缝作探伤实验
5、抽样数量通常是各3件，具体咨询当地检测机构（钢结构验收规范也有规定GB50205-2001）
2、一般设计总说明会有，钢材力学性能：拉伸、弯曲、伸长率有的还有冲击和Z向性能，大于等于40的板还可能每张做超声波探伤。

构件出厂前应对制作焊缝做超声波探伤（详焊缝探伤报告），构件进场安装完成后对现场拼接焊缝做超声波探伤（详焊缝探伤报告）。

高螺栓检测、连接件的抗滑移试验和复试(钢结构质量验收规范GB50205-2001中有)。

构件现场垂直度检测。

油漆、防火漆的检测，防火漆的厚度检测。

3、1、进场原材料应检验（厚板、安全等级一级、进口钢材、钢材混批等应进行抽样复验）2、重要结构焊接材料应进行抽样复验，3、高强螺栓扭矩系数应抽样复验，
4、高强螺栓连接面抗滑移系数应试验和复验，
5、一二级焊缝应进行无损探伤检验，一级100%，二级20%。

6、连接板的原材复检
4、组成构件的不同厚度的钢板应见证取样送检；焊缝探伤及外观；高强螺栓；接头端板摩擦系数；防火涂料、门窗密闭性等，及涉及土建的水泥、混凝土试块等。

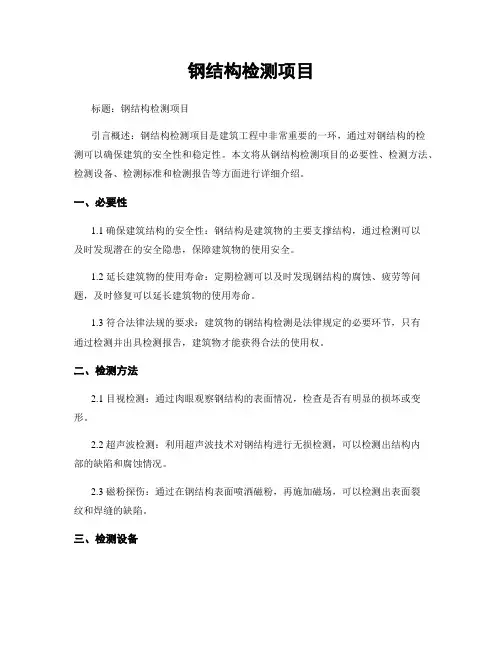

钢结构检测项目标题：钢结构检测项目引言概述：钢结构检测项目是建筑工程中非常重要的一环，通过对钢结构的检测可以确保建筑的安全性和稳定性。

本文将从钢结构检测项目的必要性、检测方法、检测设备、检测标准和检测报告等方面进行详细介绍。

一、必要性1.1 确保建筑结构的安全性：钢结构是建筑物的主要支撑结构，通过检测可以及时发现潜在的安全隐患，保障建筑物的使用安全。

1.2 延长建筑物的使用寿命：定期检测可以及时发现钢结构的腐蚀、疲劳等问题，及时修复可以延长建筑物的使用寿命。

1.3 符合法律法规的要求：建筑物的钢结构检测是法律规定的必要环节，只有通过检测并出具检测报告，建筑物才能获得合法的使用权。

二、检测方法2.1 目视检测：通过肉眼观察钢结构的表面情况，检查是否有明显的损坏或变形。

2.2 超声波检测：利用超声波技术对钢结构进行无损检测，可以检测出结构内部的缺陷和腐蚀情况。

2.3 磁粉探伤：通过在钢结构表面喷洒磁粉，再施加磁场，可以检测出表面裂纹和焊缝的缺陷。

三、检测设备3.1 超声波探伤仪：用于进行超声波检测，可以快速准确地检测出钢结构内部的缺陷。

3.2 磁粉探伤仪：用于进行磁粉探伤，可以检测出钢结构表面的裂纹和焊缝缺陷。

3.3 金相显微镜：用于对钢结构的金相组织进行观察和分析，可以判断钢材的质量和性能。

四、检测标准4.1 国家标准：根据国家相关标准对钢结构进行检测，确保检测结果的准确性和可靠性。

4.2 行业标准：建筑行业有专门的钢结构检测标准，对不同类型的钢结构有详细的检测要求。

4.3 公司标准：一些大型建筑企业也会有自己的钢结构检测标准，根据企业的实际情况进行定制化的检测要求。

五、检测报告5.1 报告内容：检测报告应包括钢结构的基本信息、检测方法、检测结果、存在问题及建议修复措施等内容。

5.2 报告格式：检测报告应符合相关标准的格式要求，清晰明了，内容真实可靠。

5.3 报告意义：检测报告是对钢结构检测工作的总结和归档，对今后的维护和修复工作具有指导意义。

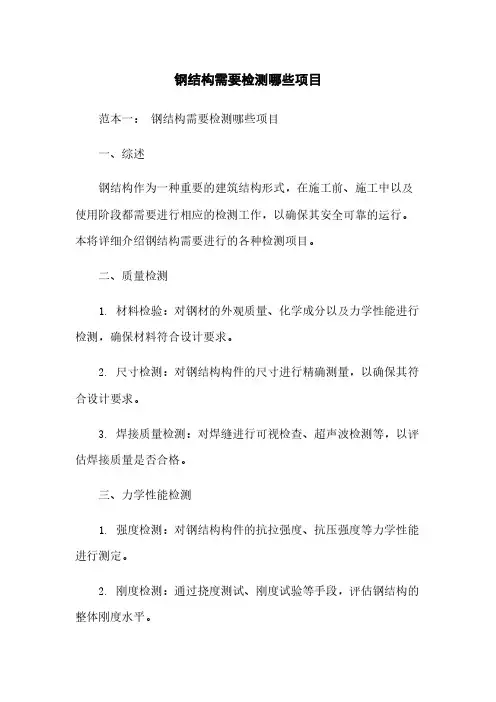

钢结构需要检测哪些项目范本一：钢结构需要检测哪些项目一、综述钢结构作为一种重要的建筑结构形式，在施工前、施工中以及使用阶段都需要进行相应的检测工作，以确保其安全可靠的运行。

本将详细介绍钢结构需要进行的各种检测项目。

二、质量检测1. 材料检验：对钢材的外观质量、化学成分以及力学性能进行检测，确保材料符合设计要求。

2. 尺寸检测：对钢结构构件的尺寸进行精确测量，以确保其符合设计要求。

3. 焊接质量检测：对焊缝进行可视检查、超声波检测等，以评估焊接质量是否合格。

三、力学性能检测1. 强度检测：对钢结构构件的抗拉强度、抗压强度等力学性能进行测定。

2. 刚度检测：通过挠度测试、刚度试验等手段，评估钢结构的整体刚度水平。

3. 疲劳性能检测：通过疲劳试验，评估钢结构在长期重复荷载作用下的耐久性能。

四、防腐检测1. 表面处理检测：对钢结构表面的除锈、喷涂等防腐处理进行检测，以确保表面处理质量合格。

2. 防腐涂层检测：通过涂膜厚度测量、粘结力测试等手段，评估防腐涂层的质量。

附件：1. 检测合格报告样本2. 常用检测设备清单3. 检测项目检测方法汇总表法律名词及注释：1. 钢结构设计规范：指国家或行业标准中对钢结构设计要求的规定。

2. 施工工艺规程：指施工过程中的工艺要求和操作规程。

3. 防腐涂层标准：指国家或行业标准中对防腐涂层质量要求的规定。

范本二：钢结构需要检测哪些项目一、引言钢结构作为一种重要的建筑结构形式，在设计、施工和使用过程中需要进行多项检测工作，以确保其安全可靠。

本将详细介绍钢结构需要进行的各项检测项目及其具体内容。

二、质量检测2.1 材料检验2.1.1 钢材外观质量检测2.1.2 钢材化学成分检测2.1.3 钢材力学性能检测2.2 焊接质量检测2.2.1 可视检查2.2.2 超声波检测2.2.3 焊缝拉伸试验三、力学性能检测3.1 强度检测3.1.1 抗拉强度检测3.1.2 抗压强度检测3.1.3 弯曲强度检测3.2 刚度检测3.2.1 挠度测试3.2.2 刚度试验3.3 疲劳性能检测3.3.1 疲劳试验原理3.3.2 疲劳试验方法四、防腐检测4.1 表面处理检测4.1.1 除锈质量检测 4.1.2 喷涂质量检测4.2 防腐涂层检测4.2.1 涂膜厚度测量 4.2.2 粘结力测试附件：1. 检测合格报告样本2. 常用检测设备清单3. 检测项目检测方法汇总表法律名词及注释：1. 钢结构设计规范：指国家或行业标准中对钢结构设计要求的规定。

钢结构检测取样方法及数量第一部分：见证取样检测一、钢材质量对属于下列情况之一的钢材，应对钢材进行化学成分分析和力学性能的抽样复验：(1) 国外进口钢材；(2) 钢材混批；(3) 板厚等于或大于40mm，且设计有Z向性能要求的厚板；(4) 建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；(5) 设计有复验要求的钢材；(6) 对质量有疑义的钢材。

1、化学成分分析（主控项目）(1) 检验指标：碳、硅、锰、硫、磷及其他合金元素(2) 依据标准：《钢和铁化学成分测定用试样的取样和制样方法》GB/T20066-2006《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量：钢材化学成分分析，可根据需要进行全成分分析或主要成分分析。

所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。

分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。

分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。

制备的分析试样的质量应足够大，以便可能进行必要的复检验。

对屑状或粉末状样品，其质量一般为100g。

可采取钻、切、车、冲等方法制取屑状样品。

不能用钻取方法制备屑状样品时，样品应该切小或破碎，然后用破碎机或振动磨粉碎。

振动磨有盘磨和环磨。

制取的粉末分析试样应全部通过规定孔径的筛。

钢材化学成分的分析每批钢材取1个试样。

2、力学性能检验（主控项目）(1) 检验指标：屈服点、抗拉强度、伸长率、冷弯、冲击功(2) 依据标准：《钢及钢产品力学性能试验取样位置及试验制备》GB /T2975-1998《建筑结构检测技术标准》GB/T50344-2004(3) 取样方法及数量：应在外观及尺寸合格的钢材上取样，产品应具有足够大的尺寸。

取样时应防止出现过热、加工硬化而影响力学性能。

取样的位置及方向应符合GB /T2975-1998附录A的规定。

当工程没有与结构同批的钢材时，可在构件上截取试样，但应确保结构构件的安全。

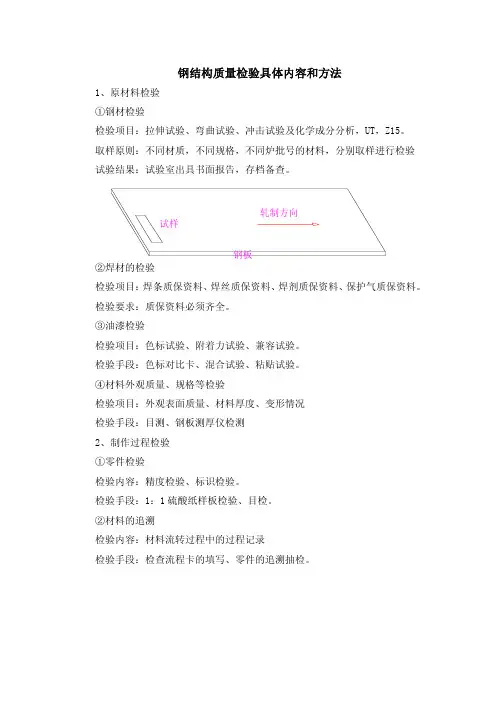

钢结构质量检验具体内容和方法1、原材料检验①钢材检验检验手段：色标对比卡、混合试验、粘贴试验。

④材料外观质量、规格等检验检验项目：外观表面质量、材料厚度、变形情况检验手段：目测、钢板测厚仪检测2、制作过程检验①零件检验检验内容：精度检验、标识检验。

检验手段：1：1硫酸纸样板检验、目检。

②材料的追溯检验内容：材料流转过程中的过程记录检验手段：检查流程卡的填写、零件的追溯抽检。

⑤焊接检查：检查内容：焊缝的外观质量检查、焊缝的内在质量检查检查手段：目检、焊缝量规、NDT检测。

3、预装过程检验①预装胎具的检验检查内容：胎具的精度、胎具的安全性。

检查手段：经纬仪、水平仪、重锤、书面设计数据等。

②预装后的精度检验检验内容：对口精度、外形尺寸、就位尺寸。

检验手段：书面设计数据、经纬仪、水准仪等。

4、涂装检验①除锈检验：检验项目：粗糙度检验检验手段：粗糙度检测仪、目测。

②油漆检验：检验项目：油漆配比、涂装温度及湿度、涂装间隔、涂层厚度等。

检验手段：温度计及湿度计、电脑涂层膜厚检测仪等。

5、焊缝无损检测要求①用于此工程的NDT类型A.超声波检测（UT）（范围待定）B.磁粉检测（MT）（范围待定）C.目测检查（VT）②NDT检测范围及检测手段：根据设计要求选择检测方法。

③检测过程中应当注意的问题焊缝无损检查，应在焊缝焊后24小时后进行。

局部检测的焊缝，如发现存在有不允许的缺陷时，在缺陷的两端进行加倍延伸检查，如仍发现有不允许的缺陷，则对该焊缝进行100%的检查。

对按数量抽查的焊缝，如发现存在有不允许的缺陷时，应对同类型焊缝加倍检查，如仍发现有不允许的缺陷，则对同类型焊缝进行100%的检查。

6、焊接缺陷修复①裂纹：先用MT检测，再用碳弧清除（裂纹+裂纹二端各50mm），然后重新焊接。

②气孔、夹渣、未熔合：碳刨清除，然后重焊。

③咬边：砂轮打磨，重新补焊。

④焊瘤：碳刨刨掉，砂轮打磨。

⑤补焊φ3.2mm的低氢型焊条，预热温度提高50℃。

检测计划钢结构检测一般是指对钢材、紧固件、涂料、焊缝的检测，以及施工过程中的应力测试、监控等。

对钢结构的关键部位进行检测，是保证钢结构建构筑物正常使用以及安全使用的重要手段。

1、钢材力学性能检测检测内容：包括结构用钢板、焊接钢管、圆钢等，主要为拉伸及弯曲试验。

取样数量：每种规格按批号60吨为一批，钢板、圆钢每批取30mm×300mm、30mm×500mm 试块各一件。

焊接钢管每批取30mm×300mm试件三块。

检测方法：钢板、圆钢做拉伸、弯曲试验，焊接钢管做拉伸试验。

检测依据标准：Q235钢板：《碳素结构钢》GB/T700-2006Q345钢板：《低合金高强度结构钢》GB/T1591-2008焊接钢管：《低压流体输送用钢管》GB/T3091-20082、紧固件力学性能检测检测内容：扭矩系数检测、预拉力检测、抗滑移系数检测。

取样数量：扭矩系数检测及预拉力检测每批螺栓取8套，抗滑移系数检测每2000吨为一批做抗滑移试验两组（制作、安装单位各一组）检测方法：扭剪型高强度螺栓连接副做扭矩系数检测、预拉力检测、抗滑移系数检测。

高强度大六角头螺栓连接副做扭矩系数检测及抗滑移系数检测。

检测依据标准：《钢结构施工质量验收规范》GB50205-20013、钢结构无损检测主要采用超声波无损探伤检验焊缝质量。

检测内容：设计及规范要求之一、二级焊缝。

检测数量：一级焊缝：100%检测。

工厂制作的二级焊缝：按焊缝数量的100%，探伤长度为焊缝长度的20%且不小于200mm。

现场安装的二级焊缝：按焊缝数量的20%，探伤长度不小于200mm且不少于1条。

检测依据标准：《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89《钢结构施工质量验收规范》GB50205-20014、防腐涂层干漆膜检测检测内容：施工完毕后测量干漆膜总厚度。

检测数量：用干膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干膜厚度的平均值，按照构件数抽查1%，且不应少于3件。
