备战中考化学压轴题专题金属与酸反应的图像的经典综合题含答案解析

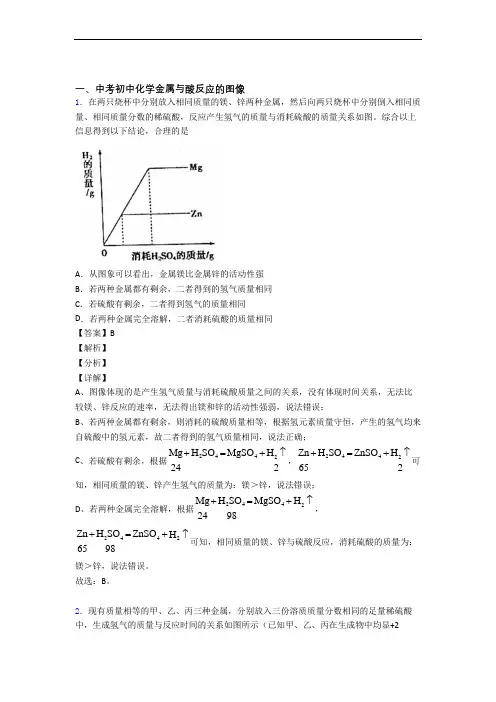

一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。

故选：B 。

2．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。

则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。

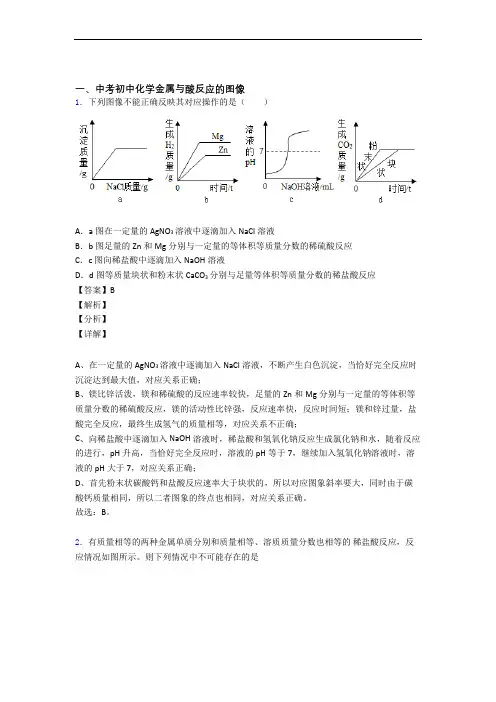

一、中考初中化学金属与酸反应的图像1．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

故选：B。

2．有质量相等的两种金属单质分别和质量相等、溶质质量分数也相等的稀盐酸反应，反应情况如图所示。

则下列情况中不可能存在的是A．盐酸均反应完，金属均有剩余B．有一种金属反应完，与此金属反应的盐酸有剩余C．曲线 a、b 分别表示锌、铁的反应情况或镁、铝的反应情况D．若两种金属是铁和铝，盐酸均反应完，铁也恰好完全反应，铝有剩余【答案】B【解析】【分析】【详解】A、根据图象可知，生成的氢气质量相等，所以参加反应的酸的质量相等，金属均可能有剩余，故正确；B、如果有一种金属反应完，与此金属反应的盐酸有剩余，等质量的两种与质量相等，溶质的质量分数也相等的稀盐酸反应生成的氢气质量不相等，故错误；C、根据反应情况曲线图，a曲线为活动性较大的金属，应表示金属锌与酸反应，b曲线则表示铁与酸的反应；镁在铝前，即镁的金属活动性比铝强，所以图线a、b分别表示镁、铝的反应情况，故正确；D、盐酸均反应完，因为稀盐酸相等，铁恰好完全反应，铝有剩余，所以生成的氢气相等，故正确。

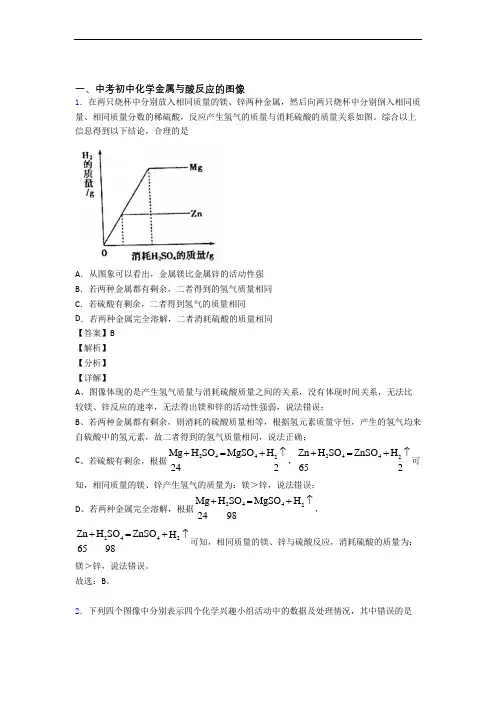

一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。

故选：B 。

2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D 正确。

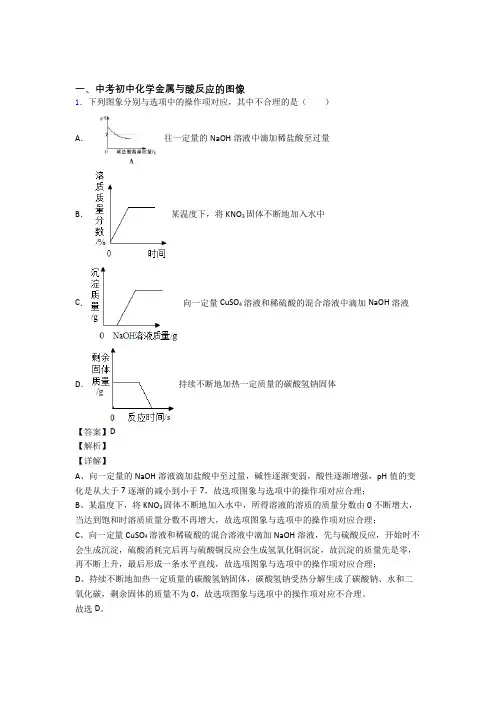

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。

则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。

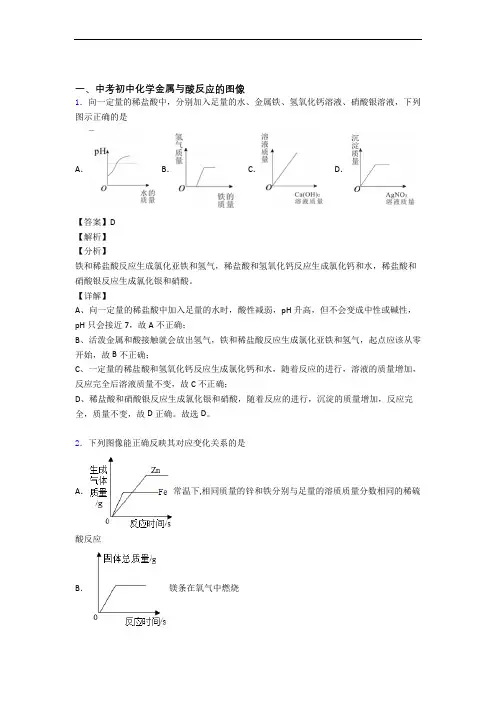

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．下列图像能正确反映其对应变化关系的是A．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D 、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

一、中考初中化学金属与酸反应的图像1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

故选B 。

2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

故选B 。

2．下列图像能正确反映其对应变化关系的是 A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

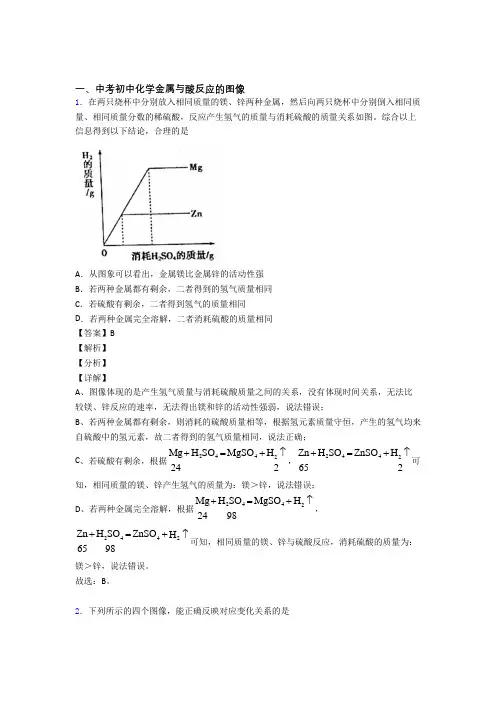

2．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列图像能正确反映其对应变化关系的是A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C 【解析】 【分析】 【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

一、中考初中化学金属与酸反应的图像1．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

故选：B。

2．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。

C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。

D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。

故选：B。

【点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大。

要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。

图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。

2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。

C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．如图所示曲线正确的是A．加热一定质量的高锰酸钾B ．一定量的Fe 加到AgNO 3溶液中C ．等质量的Mg 和Zn 分别加足量盐酸D ．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A 、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。

故选C 。

3．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是()A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象A．A B．B C．C D．D【答案】C【解析】【分析】等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。
