cisco交换机vlan配置

  • 格式：doc
  • 大小：31.00 KB
  • 文档页数：4

VLAN 号VLAN 名端口号2 Prod Switch 1 2-213 Fina Switch2 2-164 Huma Switch3 2-95 Info Switch3 10-21【注】之所以把交换机的VLAN号从"2"号开始，那是因为交换机有一个默认的VLAN，那就是"1"号VLAN，它包括所有连在该交换机上的用户。

VLAN的配置过程其实非常简单，只需两步：（1）为各VLAN组命名；（2）把相应的VLAN对应到相应的交换机端口。

下面是具体的配置过程：第1步：设置好超级终端，连接上1900交换机，通过超级终端配置交换机的VLAN，连接成功后出现如下所示的主配置界面（交换机在此之前已完成了基本信息的配置）：1 user(s) now active on Management Console.User Interface Menu[M] Menus[K] Command Line[I] IP ConfigurationEnter Selection:【注】超级终端是利用Windows系统自带的"超级终端"（Hypertrm）程序进行的，具体参见有关资料。

第2步：单击"K"按键，选择主界面菜单中"[K] Command Line"选项，进入如下命令行配置界面：CLI session with the switch is open.To end the CLI session,enter [Exit ].>此时我们进入了交换机的普通用户模式，就象路由器一样，这种模式只能查看现在的配置，不能更改配置，并且能够使用的命令很有限。

所以我们必须进入"特权模式"。

第3步：在上一步">"提示符下输入进入特权模式命令"enable"，进入特权模式，命令格式为">enable"，此时就进入了交换机配置的特权模式提示符：#config tEnter configuration commands,one per line.End with CNTL/Z(config)#第4步：为了安全和方便起见，我们分别给这3个Catalyst 1900交换机起个名字，并且设置特权模式的登陆密码。

下面仅以Switch1为例进行介绍。

配置代码如下：(config)#hostname Switch1Switch1(config)# enable password level 15 XXXXXXSwitch1(config)#【注】特权模式密码必须是4~8位字符这，要注意，这里所输入的密码是以明文形式直接显示的，要注意保密。

交换机用 level 级别的大小来决定密码的权限。

Level 1 是进入命令行界面的密码，也就是说，设置了 level 1 的密码后，你下次连上交换机，并输入 K 后，就会让你输入密码，这个密码就是 level 1 设置的密码。

而 level 15 是你输入了"enable"命令后让你输入的特权模式密码。

第5步：设置VLAN名称。

因四个VLAN分属于不同的交换机，VLAN命名的命令为" vlan vlan号 name vlan名称，在Switch1、Switch2、Switch3、交换机上配置2、3、4、5号VLAN 的代码为：Switch1 (config)#vlan 2 name ProdSwitch2 (config)#vlan 3 name FinaSwitch3 (config)#vlan 4 name HumaSwitch3 (config)#vlan 5 name Info【注】以上配置是按表1规则进行的。

第6 步：上一步我们对各交换机配置了VLAN组，现在要把这些VLAN对应于表1所规定的交换机端口号。

对应端口号的命令是"vlan- membership static/ dynamic VLAN号 "。

在这个命令中"static"(静态)和"dynamic"(动态)分配方式两者必须选择一个，不过通常都是选择"static"(静态)方式。

VLAN端口号应用配置如下：（1）. 名为"Switch1"的交换机的VLAN端口号配置如下：Switch1(config)#int e0/2Switch1(config-if)#vlan-membership static 2Switch1(config-if)#int e0/3Switch1(config-if)#vlan-membership static 2Switch1(config-if)#int e0/4Switch1(config-if)#vlan-membership static 2……Switch1(config-if)#int e0/20Switch(config-if)#vlan-membership static 2Switch1(config-if)#int e0/21Switch1(config-if)#vlan-membership static 2Switch1(config-if)#【注】"int"是"nterface"命令缩写，是接口的意思。

"e0/3"是"ethernet 0/2"的缩写，代表交换机的0号模块2号端口。

（2）. 名为"Switch2"的交换机的VLAN端口号配置如下：Switch2(config)#int e0/2Switch2(config-if)#vlan-membership static 3Switch2(config-if)#int e0/3Switch2(config-if)#vlan-membership static 3Switch2(config-if)#int e0/4Switch2(config-if)#vlan-membership static 3……Switch2(config-if)#int e0/15Switch2(config-if)#vlan-membership static 3Switch2(config-if)#int e0/16Switch2(config-if)#vlan-membership static 3Switch2(config-if)#（3）. 名为"Switch3"的交换机的VLAN端口号配置如下(它包括两个VLAN组的配置)，先看VLAN 4（Huma）的配置代码：Switch3(config)#int e0/2Switch3(config-if)#vlan-membership static 4Switch3(config-if)#int e0/3Switch3(config-if)#vlan-membership static 4Switch3(config-if)#int e0/4Switch3(config-if)#vlan-membership static 4……Switch3(config-if)#int e0/8Switch3(config-if)#vlan-membership static 4Switch3(config-if)#int e0/9Switch3(config-if)#vlan-membership static 4Switch3(config-if)#下面是VLAN5（Info）的配置代码：Switch3(config)#int e0/10Switch3(config-if)#vlan-membership static 5Switch3(config-if)#int e0/11Switch3(config-if)#vlan-membership static 5Switch3(config-if)#int e0/12Switch3(config-if)#vlan-membership static 5……Switch3(config-if)#int e0/20Switch3(config-if)#vlan-membership static 5Switch3(config-if)#int e0/21Switch3(config-if)#vlan-membership static 5Switch3(config-if)#好了，我们已经按表1要求把VLAN都定义到了相应交换机的端口上了。

为了验证我们的配置，可以在特权模式使用"show vlan"anning-tree portfast配置端口为portfast方式...对每个要设定的端口重复上述步骤。

3548(config if)# exit3548(config)# exit3548#修改配置：禁止通过snmp管理：3548>enablepassword:3548#config term3548(config)#no snmp community private3548(config)#no snmp community public接着配置干道：（确定上级交换机对应端口已设为干道模式）3548(config)#inter g0/1 选择第一个千兆口3548(config if)# switchport mode trunk设为干道模式如果g0/2用于连接另一台3548,也设为干道3548(config)#inter g0/23548(config if)# switchport mode trunk返回3548(config if)# exit3548(config)# exit3548#验证： ping 10.1.1.254配置Vlan数据：3548#vlan database3548(vlan)#reset清除以前的配置3548(vlan)#vtp client设为vtp客户模式3548(vlan)#vtp domain _domainvtp域是_domain3548(vlan)#vtp password ********设定vtp域密码3548(vlan)#exit3548#验证：show vtp status显示vlan 数据show vtp countersshow vlan同步后看到的vlan数目和名称应与6506上的一致指定端口到Vlan、配置端口为portfast方式(快速建立连接):方法1：命令方式3548#config term3548(config)#inter f0/1配置1号快速以太网端口3548(config if)# switchport access vlan 2指定端口到Vlan 2 3548(config if)# spanning-tree portfast配置端口为portfast方式3548(config)#inter f0/2配置1号快速以太网端口3548(config if)# switchport access vlan 2指定端口到Vlan 2 3548(config if)# spanning-tree portfast配置端口为portfast方式...对每个要设定的端口重复上述步骤。

合集下载

cisco典型三层交换机VLAN配置

cisco典型三层交换机VLAN配置

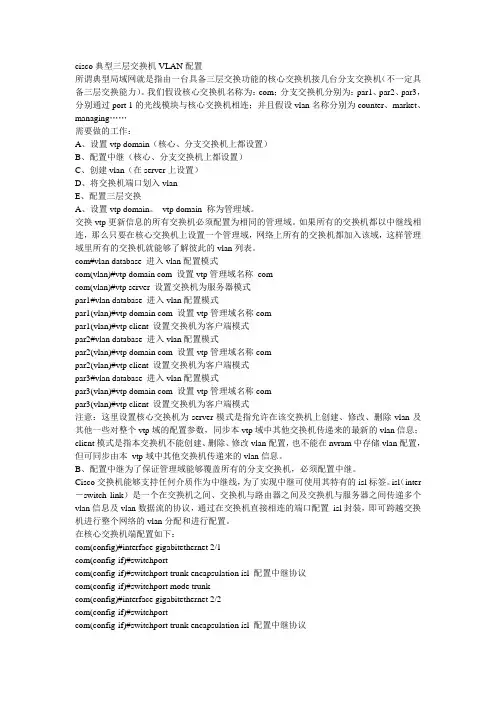

cisco典型三层交换机VLAN配置所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。
