路灯基础工序资料

一套完整的路灯照明工程资料包括哪些
施工过程中主要是两大块的资料，一个是工序资料，一个是材料报验资料；
一、工序资料~根据路灯施工工序来分类：
一般有：
1.线管预埋及电缆的敷设资料（包含沟槽开挖、管道铺设、砂偎管、沟槽土方回填、电缆穿管）
2.路灯接线手孔井、检修井资料(包含基础土方开挖、碎石垫层、水泥混凝土垫层、砖砌体、砖筑砂浆面层、一般抹灰、盖板安装）
3.路灯基座基础资料（基础土方开挖、水泥混凝土垫层、钢筋加工、钢筋安装、混凝土浇筑申报表附开盘鉴定、水泥混凝土施工）
4.路灯灯杆的安装及接地调试，（路灯灯杆的安装、路灯接线调试）
5.变压器（箱式变电站）的基座基础资料（同路灯基础资料）
6.变压器（箱式变电站）的安装及接地调试。

（同路灯安装调试资料）
二、材料报验资料
根据施工中使用的材料来分类：一般有自检材料和抽检材料之分，抽检是监理在现场抽查一个材料样品然后拿到监理指定的检查站进行检查获得的检测报告，自检是指施工方提供一个检测报告（让材料供货商提供一个材料出厂检验和合格证就可以了），需要注意的是抽检材料必定要有抽检和自检两份资料，自检材料就不多说了，抽检材
料大概分类有：
混凝土试块（混凝土材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
电缆保护管（保护管材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
钢筋机制砖（机制砖材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
水泥砂浆（水泥砂浆材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）。

路灯安装施工程序及主要施工方法1.管沟开挖（1）开挖沟槽根据设计确定沟道各段的高程及开挖深度，沟道位置定位放线后，石灰撒白线。

由于红白路灯项目时新增的完善功能项目，在该项目施工前，各条路的人行道下已经施工完光电和电信管道，同时还有污水、给水的支井，为避免造成以上的项目不受破坏，电缆管沟采用人工进行开挖，开挖后的土全部采用汽车运至场外堆弃，边挖边将土集中由人工运至现场一地点，统一上车外运；沟槽开挖完毕达到要求后，进行人工精平，用打夯机夯实后压实度大于或等于85，方可进行下道工序的施工，当土基不能满足设计要求时，现场根据实际情况进行换土。

具体施工规范及要求：较好的土，可直接夯实即可；含水量大、松软呈橡皮状的土，必须更换和加固，如遇腐植土不能作为基土，应进行更换；土壤过干或过湿应适当加水或晒干，以达到夯实最佳含水量为宜；土方开挖后，必须全线沿沟设置安全警示灯，以防摔伤等事故。

（2）砂垫层施工砂垫层按100厚进行铺设，采用打夯机进行夯实，宽度不小于设计宽度。

（3）路灯基座施工采用人工开挖，深度为人行道顶面高度以下1.1米，宽度为0.5米，采用路灯厂家定做的专用钢筋笼和底盘基座，人工调平固定后，采用C30混凝土原槽浇注。

2.电缆敷设电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。

电缆施工内容：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。

电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。

穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。

电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。

电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。

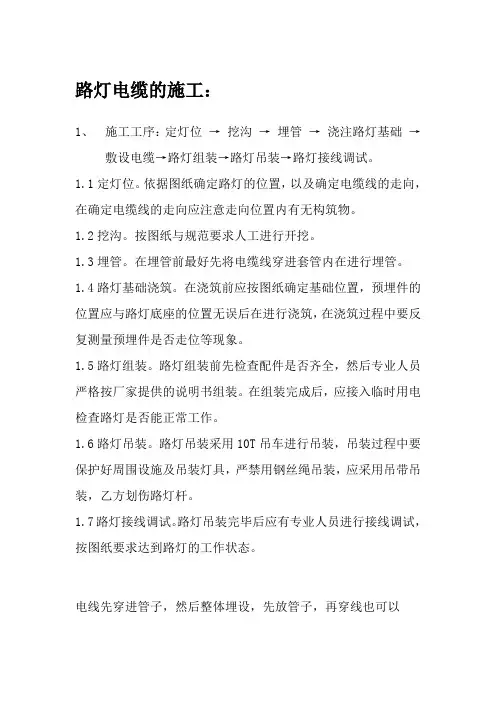

路灯电缆的施工：
1、施工工序：定灯位→ 挖沟→ 埋管→ 浇注路灯基础→
敷设电缆→路灯组装→路灯吊装→路灯接线调试。

1.1定灯位。

依据图纸确定路灯的位置，以及确定电缆线的走向，在确定电缆线的走向应注意走向位置内有无构筑物。

1.2挖沟。

按图纸与规范要求人工进行开挖。

1.3埋管。

在埋管前最好先将电缆线穿进套管内在进行埋管。

1.4路灯基础浇筑。

在浇筑前应按图纸确定基础位置，预埋件的位置应与路灯底座的位置无误后在进行浇筑，在浇筑过程中要反复测量预埋件是否走位等现象。

1.5路灯组装。

路灯组装前先检查配件是否齐全，然后专业人员严格按厂家提供的说明书组装。

在组装完成后，应接入临时用电检查路灯是否能正常工作。

1.6路灯吊装。

路灯吊装采用10T吊车进行吊装，吊装过程中要保护好周围设施及吊装灯具，严禁用钢丝绳吊装，应采用吊带吊装，乙方划伤路灯杆。

1.7路灯接线调试。

路灯吊装完毕后应有专业人员进行接线调试，按图纸要求达到路灯的工作状态。

电线先穿进管子，然后整体埋设，先放管子，再穿线也可以。

城市道路路灯工程施工资料一、工程概况本工程为XX城市道路路灯工程，施工范围包括XX道路全长约XX公里，涉及路段宽度XX米。

工程内容包括道路路灯的安装、电缆敷设、配电箱安装等。

工程旨在为市民提供安全、舒适的夜间出行环境，提升城市形象。

二、施工准备1. 技术准备：根据设计图纸和施工规范，编制详细的施工方案和施工进度计划。

对施工人员进行技术交底，确保施工过程中各项技术要求得到满足。

2. 材料准备：根据施工图纸和规范要求，提前采购合格的灯具、电缆、配电箱等材料，并进行验收。

确保材料质量符合国家标准。

3. 设备准备：根据施工需求，准备合适的挖掘机、电缆敷设机、灯杆架设设备等施工设备。

4. 人员准备：组织具有相关资质的施工队伍，确保施工过程中各项工作的顺利进行。

5. 现场准备：对施工区域进行清理，确保施工场地符合要求。

根据设计图纸，测量放线，确定路灯安装位置。

三、施工流程1. 电缆敷设：首先进行电缆沟的开挖，按照设计要求布设电缆，然后进行回填和夯实。

2. 灯杆架设：根据测量放线的数据，安装灯杆，确保灯杆垂直度和稳定性。

3. 灯具安装：在灯杆上安装灯具，接线并进行调试，确保灯具正常工作。

4. 配电箱安装：按照设计要求，安装配电箱，并进行接线、调试，确保配电箱正常运行。

5. 系统调试：对整个路灯系统进行调试，确保各部件工作正常，系统运行稳定。

6. 工程验收：工程完成后，组织相关单位进行验收，确保工程质量符合设计要求和规范。

四、施工要求及注意事项1. 施工过程中，严格遵循施工方案和施工进度计划，确保工程按时完成。

2. 加强施工现场安全管理，遵守安全生产规定，确保施工人员的人身安全。

3. 严格把控材料质量，禁止使用不合格的材料，确保工程质量。

4. 注重施工过程中的环境保护，妥善处理施工垃圾，减少对环境的影响。

5. 加强与各相关单位沟通协调，确保施工过程中的问题得到及时解决。

五、工程进度及质量保证1. 施工期间，定期向项目负责人汇报工程进度，及时调整施工计划。
