大厦电气安装工程施工方法

电气安装工程施工方法一、工艺流程施工准备→配合土建预留、预埋→砌体管线盒安装→设备开箱检查、验收→桥架、母线安装→电缆、电线敷设→器具及开关、插座安装→电气装置检查、接地→单回路调试单机行→系统调试、运行→联合调试全系统运行→交工验收。

二、照明管线安装技术要求1.管子加工（1）管子使用前应毛刺、出锈、防腐刷漆。

（2）管子割切，割切方法有：①钢锯切割；②切管器—管子割刀，这种切割使管口断面减少；③砂轮切管机切割是目前较为有效的方法，切割快、功效高、质量好。

管子切割后应打磨管口使之光滑，禁止使用氧乙炔焰切割。

（3）管子煨弯；弯管的方法有冷弯和热弯两种，冷弯使用弯管器煨弯，使用人工只能弯制1寸及以下钢管，目前电动弯机煨弯一般可弯制7φ70及以下管子，φ70以上钢管使用热弯。

热煨管将砂子烘干装入，敲打管壁使填砂密实，加热均匀适度，温度不超过800，当管壁呈淡红色时，即可进行煨弯，用力均匀。

煨弯角度不应小于90度，弯曲半径一般按下述情况弯制，明敷时，允许小到管径的4倍；暗配时，不应小于管子外径的6倍；所有管弯曲后不得有裂纹、裂缝，其突出度和随圆度均不应超过管外径的10%。

（4）管子的防腐要求是内外防腐，埋入混凝土和墙内的管外表可以不防腐。

2.电气配管（1）所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。

（2）对埋地或潮湿场所，室外露天场所等处严禁使用薄壁钢管，按施工规范要求，暗敷钢管埋入建筑物或构筑物内，离其表面距离不应小于15mm，钢管在进箱盒处应顺直，管径在50mm及以下的钢管进箱盒必须用金属锁母（紧定式）固定，管口露出高度3～5mm，钢管连接采用镀锌直接（紧定式）钢管的弯曲半径应符合规范要求，明管主不应小于管子外径的6倍，埋设于地下或混凝土内不应小于管子外径的10倍，弯曲钢管应用管口式木方力棒，管子外表不应有弯扁或明显的凹痕折皱，金属管道表面应除锈，刷防锈底漆，再刷面漆。

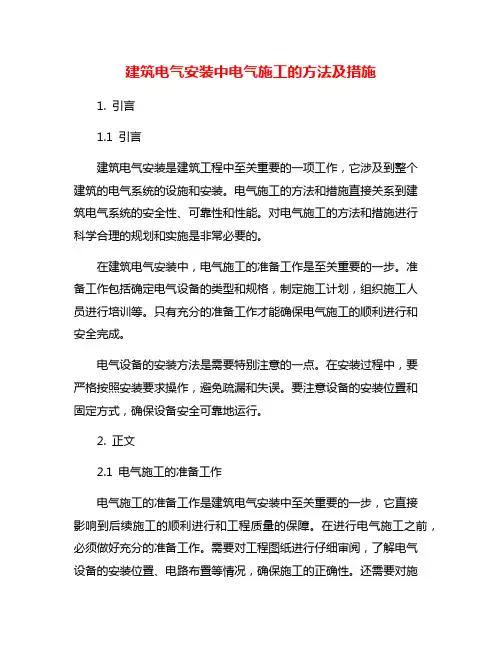

建筑电气安装中电气施工的方法及措施1. 引言1.1 引言建筑电气安装是建筑工程中至关重要的一项工作，它涉及到整个建筑的电气系统的设施和安装。

电气施工的方法和措施直接关系到建筑电气系统的安全性、可靠性和性能。

对电气施工的方法和措施进行科学合理的规划和实施是非常必要的。

在建筑电气安装中，电气施工的准备工作是至关重要的一步。

准备工作包括确定电气设备的类型和规格，制定施工计划，组织施工人员进行培训等。

只有充分的准备工作才能确保电气施工的顺利进行和安全完成。

电气设备的安装方法是需要特别注意的一点。

在安装过程中，要严格按照安装要求操作，避免疏漏和失误。

要注意设备的安装位置和固定方式，确保设备安全可靠地运行。

2. 正文2.1 电气施工的准备工作电气施工的准备工作是建筑电气安装中至关重要的一步，它直接影响到后续施工的顺利进行和工程质量的保障。

在进行电气施工之前，必须做好充分的准备工作。

需要对工程图纸进行仔细审阅，了解电气设备的安装位置、电路布置等情况，确保施工的正确性。

还需要对施工现场进行勘察，确保施工条件符合安全规定，并做好施工计划和时间安排。

在进行电气施工之前，还需要准备好所需的材料和工具。

根据施工计划确定需要的电线、电缆、开关插座等材料，并保证材料的质量符合标准要求。

还要准备好各种施工工具，如电焊机、电工工具箱等，确保施工的顺利进行。

还需要对施工人员进行培训和指导，确保他们具备足够的技术和安全意识。

在电气施工中，安全是第一位的，必须严格按照安全规定进行操作，做到预防于未然。

电气施工的准备工作非常重要，只有做好了充分的准备工作，才能保证施工的顺利进行和工程质量的安全保障。

希望大家在进行电气施工时，能够重视准备工作，确保施工的顺利进行。

2.2 电气设备的安装方法电气设备的安装方法是建筑电气安装中非常重要的环节，其安装是否合理和规范直接影响到建筑电气系统的运行效果和安全性。

下面我们将详细介绍电气设备的安装方法：1. 选择合适的安装位置：在安装电气设备时，需要根据设备的特性和要求选择合适的安装位置。

电气安装工程施工方法电气安装工程施工方法施工顺序：电气安装施工分为四个阶段。

第一阶段是做好电气配管、固定支架的预埋与接地的地下部分工作。

第二阶段是在其它施工队伍施工结束后，进行配线工作和与大中型电气设备、电缆桥架的安装工作。

第三阶段是完成配线工作后，进行小型易损坏电气设备、控制器件的安装和照明灯具的安装。

第四阶段是安装工作收尾，设备系统调试交工。

施工前准备：所有电气安装施工开始前，施工图纸、资料应齐全，组织员工认真读图、熟悉图纸、研究规范。

施工图纸、施工方案已经业主批准应做好工程施工记录，安排已批准的方案，精心组织施工，隐蔽工程在施工过程中进行中间验收，并及时做好签证。

电气配线施工方法：1、施工前的材料准备：绝缘导线规格、型号必须符合设计要求，具有出厂合格证书。

选用管护口，一般塑料为阻燃性。

选用与导线根数和总截面相应规格的接线端子。

2、工艺流程：选择导线→扫管→穿带线→放线及断线→导线与带线的绑扎带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测。

3、电气配线：管子穿线前应将管中积水、杂物清除干净，管口毛刺打磨平滑。

管内导线的总截面积（包括外护层）不超过管子截面积的40%。

ZRBV-1.5mm2和ZRBV2.5mm2导线穿管时，导线数目不同，应选择不同的管径。

导线穿入钢管后应在管口处装护套保护导线，导线从电线管口引到电机设备接线箱部分需穿软管加以保护。

导线在管内、线槽内不应有接头或扭结。

导线在垂直管路内敷设，距离超过20m时，为减少导线的下垂力，应在接线盒内加以固定。

不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽内的同一槽孔内。

导线在线槽内敷设时应按规定距离给予固定，并标注编号标记。

铜芯导线的中间连接和分支连接应使用熔焊、线夹或压接法连接。

超过2.5mm2多股铜芯线终端应焊接或压接接线端子后再与电器设备的接线端子连接。

接地线应采用黄、绿二色的双色绝缘多股铜芯线做为接地线。

电气安装工程施工方案及工艺方法一、前言电气安装工程施工是建筑工程中至关重要的一环，对于建筑物的正常运行和使用起着至关重要的作用。

本文将介绍电气安装工程施工的方案和工艺方法，以确保工程质量和安全。

二、施工方案1. 施工准备在电气安装工程施工开始之前，必须进行充分的准备。

首先需要准备工程图纸和设计文件，以便了解整个工程的布局和要求。

然后需要准备相应的材料和设备，确保施工过程中所需的一切都能及时供应。

2. 安全措施在进行电气安装工程施工时，安全是最重要的考虑因素。

施工单位必须制定详细的安全措施，包括施工期间的安全警示标志和保护措施，以确保工人和现场的安全。

3. 材料与设备安装根据工程图纸和设计文件，施工单位应按照规定的要求安装电气设备和材料。

在安装过程中，需要仔细检查每一项安装是否符合要求，并确保设备可靠运行。

4. 线路布置线路布置是电气安装工程的核心任务之一。

施工单位应根据工程图纸和设计文件的要求，合理布置电气线路。

在线路布置过程中，需要注意线路的绝缘和隔离，以确保电气安全。

5. 穿线穿管穿线穿管是电气安装工程中的重要环节。

施工单位应根据工程要求，进行穿线穿管工作。

在穿线穿管过程中，需要选择合适的穿线管和线缆，并严格按照规定的要求进行安装。

6. 接地和保护接地和保护是电气安装工程中必不可少的一部分。

施工单位应根据工程要求，进行接地和保护装置的安装。

在安装过程中，需要严格按照相关规范进行操作，确保接地和保护措施的可靠性。

7. 测试和验收在电气安装工程施工完成后，需要进行测试和验收。

施工单位应按照相关标准和规范，对电气设备和线路进行测试，确保其性能和安全性达到要求。

同时，还需要按照相关程序进行工程验收，以确保工程的质量和可靠性。

三、工艺方法1. 合理布线在电气安装工程中，合理的布线是确保安全和效果的关键。

施工单位应根据工程要求，合理安排线路的走向和布置，尽量减少线缆的长度和损耗，并保证线路的绝缘和隔离。

电气安装工程施工方案及主要技术措施一、项目概述本项目是针对某大型建筑物的电气安装工程，旨在确保整个建筑电气系统的正常运行和安全性。

本文将介绍施工方案及主要技术措施，保障电气系统的高效运行。

二、施工方案1. 施工准备阶段在施工前，必须对工程进行详细规划和设计，确定电气系统的布局和配电方案。

同时，准备必要材料和设备，确保施工过程中的顺利进行。

2. 施工流程（1）进行现场勘测和验收，确定安装位置和电缆走向；（2）进行线缆敷设和连接，确保连接质量和安全性；（3）进行配电箱的安装和调试，保证电力分配的准确性和可靠性；（4）进行灯具和电器设备的安装，完成整个电气系统的建设；（5）进行系统整体调试和检验，保证电气系统的正常运行。

3. 施工安全在整个施工过程中，安全是第一位的原则。

必须严格遵守相关安全规定，确保施工人员的安全，减少意外的发生。

三、主要技术措施1. 线缆选材在电气安装中，要选择符合国家标准的电气线材，以确保电气系统的安全和可靠性。

2. 接地保护接地是电气系统中最重要的安全措施之一，必须保证接地的有效性和接地电阻的合格性。

3. 过载保护为了防止电气设备过载而引发的安全事故，必须配置过载保护装置，确保系统的稳定运行。

4. 引雷防护在雷电天气条件下，必须采取合适的引雷措施，保护电气系统免受雷击损害。

四、总结电气安装工程是建筑工程中不可或缺的一部分，施工方案和技术措施的合理规划和执行，是保证电气系统正常运行和安全性的重要保障。

希望本文提供的方案和措施能为电气安装工程的实施提供参考和帮助。

以上是电气安装工程施工方案及主要技术措施的相关内容，希望对您有所帮助。

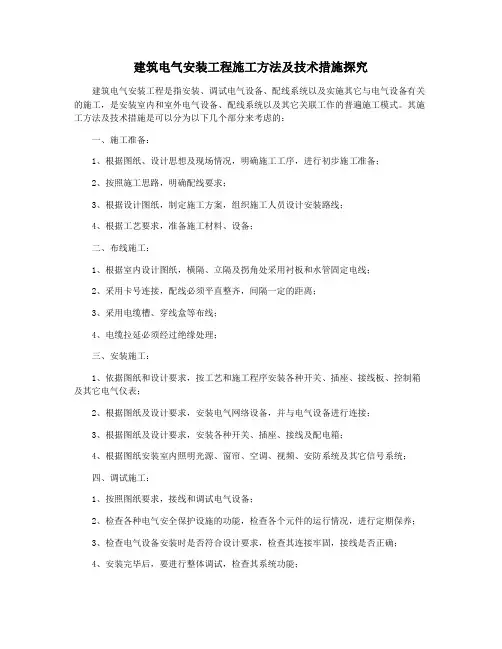

建筑电气安装工程施工方法及技术措施探究
建筑电气安装工程是指安装、调试电气设备、配线系统以及实施其它与电气设备有关的施工，是安装室内和室外电气设备、配线系统以及其它关联工作的普遍施工模式。

其施工方法及技术措施是可以分为以下几个部分来考虑的：
一、施工准备：
1、根据图纸、设计思想及现场情况，明确施工工序，进行初步施工准备；
2、按照施工思路，明确配线要求；
3、根据设计图纸，制定施工方案，组织施工人员设计安装路线；
4、根据工艺要求，准备施工材料、设备；
二、布线施工：
1、根据室内设计图纸，横隔、立隔及拐角处采用衬板和水管固定电线；
2、采用卡号连接，配线必须平直整齐，间隔一定的距离；
3、采用电缆槽、穿线盒等布线；
4、电缆拉延必须经过绝缘处理；
三、安装施工：
1、依据图纸和设计要求，按工艺和施工程序安装各种开关、插座、接线板、控制箱及其它电气仪表；
2、根据图纸及设计要求，安装电气网络设备，并与电气设备进行连接；
3、根据图纸及设计要求，安装各种开关、插座、接线及配电箱；
4、根据图纸安装室内照明光源、窗帘、空调、视频、安防系统及其它信号系统；
四、调试施工：
1、按照图纸要求，接线和调试电气设备；
2、检查各种电气安全保护设施的功能，检查各个元件的运行情况，进行定期保养；
3、检查电气设备安装时是否符合设计要求，检查其连接牢固，接线是否正确；
4、安装完毕后，要进行整体调试，检查其系统功能；
本文介绍了建筑电气安装工程施工方法及技术措施，明确了其施工准备、布线施工、安装施工、调试施工、验收施工等内容。

在施工实践中，应根据施工要求，严格按照规定设计进行，同时也要注意现场安全，确保施工质量。

建筑电气安装中电气施工的方法及措施电气施工是建筑电气安装的重要环节，它涉及到电线电缆铺设、电气设备安装、接线、调试等一系列工作。

为了确保电气施工的安全和质量，需要采取一些方法和措施。

以下是常用的电气施工方法及措施：1. 施工前准备：在电气施工开始之前，需要进行充分的准备工作。

包括施工图纸的仔细研究、准备必要的工具、材料和设备；对施工现场进行检查，确保施工环境的安全；对施工人员进行培训和安全教育，提高他们的安全意识和技能。

2. 安全防护：电气施工过程中，存在一定的安全风险，如电击、火灾等。

为了保证施工人员的安全，需要采取一些安全防护措施。

如佩戴好绝缘手套、安全帽、防护眼镜等个人防护用品；设置警示标志，提醒他人注意施工区域；确保电源的切断，避免电击等事故发生。

3. 电线电缆铺设：电线电缆铺设是电气施工的重要内容之一，它关系到电气设备的供电质量和安全。

在进行电线电缆铺设时，需要遵守一定的规范和标准。

如根据电缆的用途和规格选择适当的敷设方式（地埋、架空等）；保持电线电缆的缓弯半径，避免引起绝缘破损等问题；采取合适的固定松紧度，避免电线电缆在使用过程中松动。

4. 设备安装：电气施工的另一个重要环节是电气设备的安装。

在进行设备安装时，需要注意以下几点。

按照设备的安装要求进行安装，如设备的安装位置、安装高度、接地等要求。

对设备的电气连接进行正确的接线，确保接线的可靠性和安全性。

对设备进行必要的调试和检查，确保设备正常运行。

5. 接线：接线是电气施工中重要的工作之一。

在进行接线时，需要注意以下几点。

进行电缆和电线的正确剥皮，确保导体的质量良好。

根据设备连接图进行正确的接线，避免接错导线或者短路等问题。

对接线端子进行固定，确保接线的稳固性。

电气回验证措施：针对大型建筑项目的电气施工，还需要进行电气回验证。

电气回验证是为了确认电气施工符合设计要求和国家标准。

在进行电气回验证时，可以采取以下措施。

核对设计文件和施工图纸，确保施工过程符合设计要求。

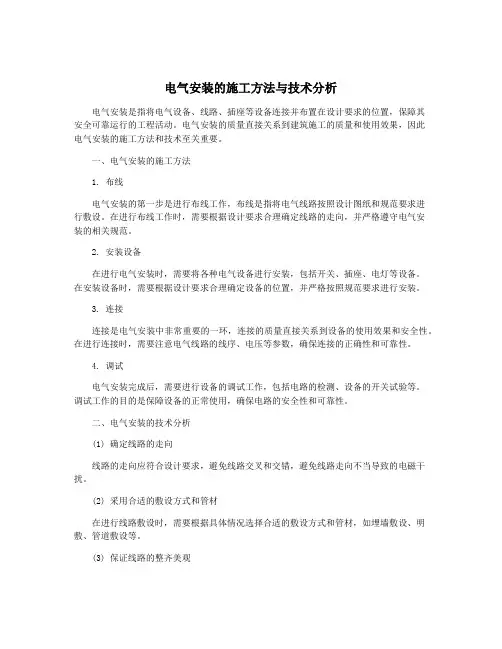

电气安装的施工方法与技术分析电气安装是指将电气设备、线路、插座等设备连接并布置在设计要求的位置，保障其安全可靠运行的工程活动。

电气安装的质量直接关系到建筑施工的质量和使用效果，因此电气安装的施工方法和技术至关重要。

一、电气安装的施工方法1. 布线电气安装的第一步是进行布线工作，布线是指将电气线路按照设计图纸和规范要求进行敷设。

在进行布线工作时，需要根据设计要求合理确定线路的走向，并严格遵守电气安装的相关规范。

2. 安装设备在进行电气安装时，需要将各种电气设备进行安装，包括开关、插座、电灯等设备。

在安装设备时，需要根据设计要求合理确定设备的位置，并严格按照规范要求进行安装。

3. 连接连接是电气安装中非常重要的一环，连接的质量直接关系到设备的使用效果和安全性。

在进行连接时，需要注意电气线路的线序、电压等参数，确保连接的正确性和可靠性。

4. 调试电气安装完成后，需要进行设备的调试工作，包括电路的检测、设备的开关试验等。

调试工作的目的是保障设备的正常使用，确保电路的安全性和可靠性。

二、电气安装的技术分析(1) 确定线路的走向线路的走向应符合设计要求，避免线路交叉和交错，避免线路走向不当导致的电磁干扰。

(2) 采用合适的敷设方式和管材在进行线路敷设时，需要根据具体情况选择合适的敷设方式和管材，如埋墙敷设、明敷、管道敷设等。

(3) 保证线路的整齐美观线路敷设完成后，需要对线路进行整理，保证线路的整齐美观，便于后续的维护和使用。

2. 设备安装技术设备安装技术是电气安装的关键环节，设备安装的质量直接关系到设备的使用效果和安全性。

在进行设备安装时，需要注意以下几点：(1) 确定设备的位置和安装方式设备的位置和安装方式应符合设计要求，需要考虑到设备的使用效果和后续的维护和检修。

(2) 严格按照规范进行安装在进行设备安装时，需要严格按照规范要求进行安装，包括设备的固定、接线等。

(3) 注意设备的绝缘与接地在进行设备安装时，需要注意设备的绝缘与接地工作，确保设备的安全可靠运行。

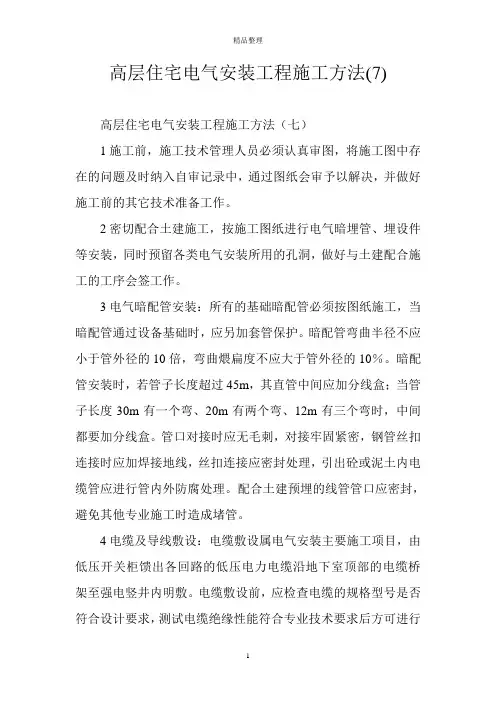

高层住宅电气安装工程施工方法(7)高层住宅电气安装工程施工方法（七）1施工前，施工技术管理人员必须认真审图，将施工图中存在的问题及时纳入自审记录中，通过图纸会审予以解决，并做好施工前的其它技术准备工作。

2密切配合土建施工，按施工图纸进行电气暗埋管、埋设件等安装，同时预留各类电气安装所用的孔洞，做好与土建配合施工的工序会签工作。

3电气暗配管安装：所有的基础暗配管必须按图纸施工，当暗配管通过设备基础时，应另加套管保护。

暗配管弯曲半径不应小于管外径的10倍，弯曲煨扁度不应大于管外径的10％。

暗配管安装时，若管子长度超过45m，其直管中间应加分线盒；当管子长度30m有一个弯、20m有两个弯、12m有三个弯时，中间都要加分线盒。

管口对接时应无毛刺，对接牢固紧密，钢管丝扣连接时应加焊接地线，丝扣连接应密封处理，引出砼或泥土内电缆管应进行管内外防腐处理。

配合土建预埋的线管管口应密封，避免其他专业施工时造成堵管。

4电缆及导线敷设：电缆敷设属电气安装主要施工项目，由低压开关柜馈出各回路的低压电力电缆沿地下室顶部的电缆桥架至强电竖井内明敷。

电缆敷设前，应检查电缆的规格型号是否符合设计要求，测试电缆绝缘性能符合专业技术要求后方可进行电缆敷设。

在敷设过程中，不得有绞拧、扭结及表层划伤现象，不同电压等级的电缆应在桥架上分层敷设，电缆在垂直明敷时应用专用电缆卡固定。

明敷电缆的弯曲半径不应小于电缆直径的6倍，排列整齐无交叉。

导线穿管时，同电压等级的导线可同一管内敷设，但不得超过8根，同一回路的导线必须穿于同一管内。

导线在管内严禁有接头，严格要求管内导线的总面积不应超过管子截面的40％，在管口出口处应加管口垫，进箱盒的导线与管口箱盒之间应加软管保护。

5灯具安装前应检查规格型号是否符合设计、零部件是否齐全、灯具及灯罩有无损坏现象。

灯具安装应牢固可靠，同一室内的灯具应排列整齐，中心允许偏差不应大于2mm，成排高低允许偏差不应大于5mm；开关、插座的安装高度按图施工，同一室内的开关、插座的高低差不大于5mm，成排安装的不大于2mm。

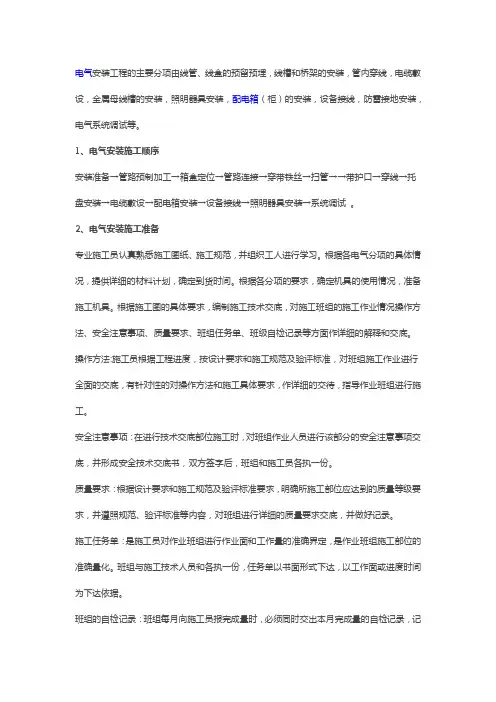

电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。

1、电气安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→照明器具安装→系统调试。

2、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。

根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。

根据各分项的要求，确定机具的使用情况，准备施工机具。

根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。

操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。

安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书，双方签字后，班组和施工员各执一份。

质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。

施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。

班组与施工技术人员和各执一份，任务单以书面形式下达，以工作面或进度时间为下达依据。

班组的自检记录：班组每月向施工员报完成量时，必须同时交出本月完成量的自检记录，记录应完整、真实，并明确施工部位，施工员抽检、质检员复检合格后，方可按所报完成时进行经济核算。

3、电气安装工程主要施工方法和技术措施○1配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。

***医院综合病房大楼施工方案电气工程编制单位：编制人员：审核人员：编制时间：年月日建筑电气工程一、工程简介：***综合病房大楼工程位于***院内，占地面积2700㎡，建筑面积31299㎡，共十二层，地下一层，地上十一层，建筑总高度42.3m。

本工程属框架剪力墙结构。

1、变电系统：变电所设于距本建筑30米，本大楼内各用电回路均从室外变电所经电缆隧道引致本大楼地下室，手术室的备用电源由医院发电机房引来。

在10层设置220KVAUPS电源作为第三电源。

2、干线及动力系统：干线采用电缆，电缆桥架内敷设，照明，应急照明用电干线及冷水机组配电线路采用紧密母线，其余设备均采用电缆敷设。

桥架至设备的电缆钢管内敷设。

3、应急照明及安全指示系统：包括各种应急照明和逃生指示照明灯具、管线；配电箱双电源回路供电，UPS或灯具内蓄电池提供应急供电。

二、工程施工工艺与方法：1、施工的要点及重点电气工程施工要点分别为：配电房内设备的安装及调试、线槽的安装、电缆敷设、插接母线的安装、配电箱及其末端线路设备的安装、大楼的防雷接地系统、各系统的电气调试。

电气配合施工包括接地引下线的焊接、基础接地网焊接、接地扁钢的安装、手术室接地铜排的敷设，均压坏、避雷带的焊接、预埋，垂直部分、水平部分的管、盒以及预埋铁件。

3.1.1防雷、接地焊接：每一接地基桩与之相连柱对角四根不小于φl6的主筋由地下至屋顶焊通形成防雷引下线，最后在楼顶与避雷网相连。

引上主筋的焊接在主筋连接处先加φ12圆钢双面电弧焊，焊接主筋自下而上用红色油漆做标记，以免错误，到屋顶后将引下主筋焊接头伸出屋面，以便与避雷网相连。

每层在距地0.3米和距顶0.5米处预留钢筋头φ16，通过扁钢与设备连接，作设备接地。

3.1.2管、盒预埋：管、盒预埋分土建浇砼配合和砌面墙部分。

砼部分，按图纸，同时参照土建施工图，找准预埋准确位置、预埋应牢固，填充泡沫或木屑，防止砂浆进入，预埋钢管之间采有丝接，管与接线盒连接的地方，加补φ6圆钢跨接，以保其可靠连接，钢管进入吊顶端破模而出，位置保证在设计的吊顶高度中，最后与吊顶内配管相通。

电气安装工程主要施工方法方案1钢管暗配1.1各种系统使用的管材：地下及公共区域部分采用焊接钢管敷设。

1.2材质要求：钢管无压扁、内壁光滑、无严重锈蚀，管内壁已做好防腐。

按制造标准现场抽样检测导管的管径、壁厚及均匀度。

1.3提前预制加工好Φ25及以上钢管的90°加工弯，弯曲半径不小于管外径的10倍,煨弯可用煨弯机加工，Φ20以下的可用煨管器现场加工。

管路的保护层不小于15mm，消防管路的保护层不小于30mm。

1.4现场切断钢管用钢锯，管口切口处平直，不歪斜。

出现马蹄口时，用挫挫平，并用圆挫清理管口毛刺，管内铁屑要清理干净后方可正常使用。

管内壁防腐处理，使用前目测管内壁是否通畅，确认无油坠或毛刺后方可使用。

1.5金属管必须可靠接地，跨接地线焊接长度为连接线直径的6倍，并双面施焊，扁钢与钢管焊接搭接长度大于扁钢宽度的2倍，并三面施焊，管盒上下部跨接地线要焊成一体，U型或M型连接，不可断开。

1.6管入箱盒要一管一孔，孔径与管外径相符，箱内长度不大于5mm，铁管与箱盒严禁点焊。

1.7钢管连接采用套管连接，套管长度大于管外径的2.2倍,管口对接处置于套管中间,套管焊接严密,特别注意管口底部,防止漏焊混凝土堵塞管路。

焊接不出现夹渣、咬肉现象,焊接完毕焊药，药皮要清理干净.管路敷设后要与钢筋绑扎牢固。

1.8墙体暗配管要在钢筋网片绑扎完,电工即插入作业。

管盒固定严禁焊接在钢筋网片上,铁盒预先在盒上下加焊两根Φ6钢筋,用火烧丝绑扎在钢筋网片上，固定牢固。

如图：1.9根据设计图纸和洽商要求，确定箱、盒的位置及标高。

计算好箱盒上开孔数量、方向及开孔位置，采用液压开孔器开孔，严禁用气焊开孔、斜入或成束。

1.10稳装箱盒时，管口要贴近箱体底部，管路要排列整齐。

拆模后箱盒口与墙面、顶板平齐，深度在10mm以内。

在图纸标高基础上（以土建50线为标准）提高10mm，以防止打完砼后标高降低。

1.11所有电气进出户金属管均采用镀锌钢管敷设，标高位置必须符合设计要求。

电气安装工程施工方法电气安装工程施工是指在建筑物、工厂、设备或其他场所中进行电气设备安装的一系列工作。

电气安装工程施工方法涵盖了从设计、布线到调试、验收的全过程，在保证安全、稳定和高效运行的前提下完成电气设备的安装。

一、施工前准备1. 方案设计：在进行电气安装工程施工之前，需要根据设计要求进行详细的方案设计。

方案设计应包括电源引入、设备选型、线路布线、接地系统等内容，并与相关部门进行协调和确认。

2. 材料准备：准备好施工所需的各种材料，包括电缆、开关插座、电线槽等。

材料的选购应严格按照设计要求和相关标准进行选择，确保质量可靠。

3. 人员组织：根据施工规模和工期安排合理的人员组织，包括电气工程师、电工、施工队长等。

人员应具备相关资质和技能，并熟悉电气安装工程的施工要求。

二、施工过程1. 布线：根据设计方案将电缆进行合理布线。

布线过程中应注意电缆的绝缘保护、通道的合理设置和电缆走向的合理规划。

同时，要避免电缆与其他设备的干扰和互相干扰。

2. 设备安装：根据设计方案将电气设备安装到指定的位置。

进行设备安装时，要按照设备的安装要求进行操作，并确保设备安装牢固、电缆连接可靠。

3. 接线：在布线完成后，将电缆进行接线。

接线时应注意接线的规范和准确性，避免接线错误导致设备无法正常运行或安全事故发生。

接线完成后应进行仔细检查，确保接线的质量。

4. 调试与验收：在安装和接线完成后，对整个电气安装工程进行调试和验收。

调试的内容包括设备的启停、通讯功能和安全保护等。

验收时应按照相关标准进行，确保电气安装工程达到设计要求和安全要求。

三、施工要点。

建筑物电气施工方法电气施工是建筑物建设中至关重要的一环，它涉及到电力系统的设计、安装、调试和维护等多个方面。

本文将介绍建筑物电气施工的方法，包括电气系统设计、施工步骤、安全措施等内容。

一、电气系统设计电气系统设计是电气施工的首要步骤，其目的是合理安排电器设备的布局和电线电缆的走向，确保系统的可靠性和安全性。

设计包括以下几个环节：1.需求分析：根据建筑物的功能和使用需求，确定电气系统所需的电力容量、用电负荷和设备要求等。

2.布线设计：确定电器设备的布局位置，合理安排电缆管线的走向和连接方式，避免干扰和故障。

3.配电系统设计：确定总配电箱、分配电箱和各种保护设备的位置和容量，确保供电的可靠性和安全性。

4.照明系统设计：设计建筑物的照明布局，选择适合的灯具类型和照明亮度，提高照明效果和节能降耗。

5.接地系统设计：设计可靠的接地系统，确保人身安全和设备的正常运行。

二、电气施工步骤电气施工是按照设计要求进行实际安装的过程，它包括以下几个基本步骤：1.准备工作：包括施工图纸的准备、施工材料的采购和施工场地的清理等。

2.电线电缆敷设：根据设计要求，进行电线电缆的敷设和固定，注意保护电缆的绝缘层，避免损坏和短路。

3.电气设备安装：根据布线设计，安装各种电器设备，包括开关、插座、照明灯具、配电箱等。

4.接线和连接：根据接线图进行电气设备之间的接线和连接，保证连接的牢固和良好的导电性能。

5.设备调试和验收：安装完毕后，进行设备的调试和系统的功能测试，确保各项设备正常运行和符合要求。

三、电气施工安全措施电气施工过程中，要重视安全问题，采取一系列措施，以确保施工人员的人身安全和设备的正常运行。

1.佩戴防护用具：施工人员在电气施工过程中应佩戴绝缘手套、绝缘鞋和其他必要的防护用具，防止触电和其他伤害。

2.遵守操作规程：施工人员应熟悉电气设备的操作规程，正确使用仪器和工具，避免操作失误引发事故。

3.设置安全警示标识：在施工现场设置安全警示标识，提示施工人员和其他人员注意电气施工，防止误入施工区域。

电气设备安装工程施工方法前言电气设备安装是电气工程的重要部分。

正确的施工方法和流程对于保证设备的安全运行和延长使用寿命至关重要。

本文将介绍电气设备安装工程的施工方法。

施工前准备工作施工前需要做好以下几项准备工作：- 制定详细的施工方案和工艺流程，明确安装顺序、安装方法和工作内容等。

- 准备好所需材料和工具等，确保材料质量符合要求。

- 对施工现场进行清理和整理，确保施工环境干净整洁，达到施工要求。

- 制定相关的安全规定和操作规程，确保施工过程中的安全。

施工流程电气设备安装施工流程如下：- 设备安装位置确定。

将设备进行分配，安排在相应位置进行安装。

- 安装支架和固定件。

根据设备的尺寸和重量制作好对应的支架和固定件，将设备稳固地固定在安装位置上。

- 安装导线和电缆。

连接设备所需要的输电线路和控制线路等。

- 安装设备及拆线盘。

将设备的各项部件进行安装组合，根据现场实际情况对设备进行调整和校准。

- 连接电动机。

根据连接图进行接线，留意保护线的连接。

- 进行联调。

检测设备是否符合技术要求，在安装完毕后进行全面的联调和试运行等。

- 安装保护措施。

安装完毕后还需对设备进行必要的保护措施。

施工注意事项- 施工人员必须严格按照工艺要求和程序进行施工，不得擅自更改。

- 在施工现场，必须设置明显的安全标志和警示标志等。

- 在进行电气设备安装前，必须认真检查材料的质量和数量是否符合要求。

- 安装设备时，必须保持设备清洁，防止灰尘和杂物堵塞设备。

总结电气设备安装是电气工程中至关重要的环节，需要严格保证施工质量和施工安全。

通过制定详细的施工方案和流程以及严格遵守施工注意事项等，可以确保电气设备安装施工的顺利进行。

电气安装工程施工方法及技术措施电气安装工程施工方法及技术措施1. 引言电气安装工程施工是指按照设计要求，进行电气设备的安装、调试和验收的一系列工作。

在电气安装工程施工过程中，需要遵循一定的方法和采取相应的技术措施，以确保工程的质量和安全。

本文将介绍电气安装工程施工的一些常用方法和技术措施。

2. 施工方法2.1 预处理工作在进行电气安装工程施工前，应进行必要的预处理工作，包括施工图纸的审核、材料和设备的准备、施工计划的制定等。

预处理工作的目的是确保施工过程的顺利进行。

2.2 基础施工电气设备安装的基础是电气设备基础的施工。

基础施工包括基础的测量、挖掘、模板制作、钢筋绑扎等工作。

基础施工的质量直接影响到后续设备的安装和使用。

2.3 设备安装设备安装是电气安装工程施工的关键环节，包括电缆敷设、线槽安装、开关插座安装等。

在设备安装过程中，需遵循安装规范，确保设备的安装质量和使用安全。

2.4 接地和绝缘接地和绝缘是保证电气设备正常运行的重要措施。

在施工过程中，需要进行地网的布置、设备的接地、绝缘材料的使用等工作，以确保设备的接地和绝缘良好。

2.5 线路敷设线路敷设是电气安装工程的重要环节。

在进行线路敷设时，应根据设计要求，合理规划线路走向，保证线路的安全可靠。

2.6 调试和验收电气安装工程施工完成后，需进行设备的调试和验收工作。

调试工作包括设备的开机测试、运行情况的检查等，验收工作包括设备的功能验收和安全验收等。

3. 技术措施3.1 安全措施在电气安装工程施工过程中，安全是首要考虑的因素。

施工人员应遵循工作安全规范，佩戴必要的防护用具，防止触电、火灾等事故的发生。

3.2 质量控制质量控制是确保施工工程质量的关键。

应采取严格的质量控制措施，包括设备的质量验收、材料的质量检验、施工过程中的质量监控等。

3.3 环境保护电气安装工程施工过程中，应注重环境保护。

应采取相应措施，防止噪音、粉尘等污染物的排放，保护施工现场的环境。

第1篇一、施工准备1. 材料准备：根据设计要求，准备各种型号规格的灯具、开关、插座、电线、电缆、绝缘材料、紧固件等，并确保所有材料符合国家标准和设计要求。

2. 施工机具准备：准备施工过程中所需的各类工具，如电钻、扳手、螺丝刀、切割机、剥线钳等，确保机具性能良好。

3. 人员组织：组织施工队伍，明确各工种人员职责，进行技术交底，确保施工人员掌握施工技术和安全规范。

二、施工程序1. 基础施工：根据设计要求，进行电气设备基础施工，确保基础稳固、平整。

2. 埋管、埋件：按照设计图纸，进行电缆、电线、接地线等埋管、埋件施工，确保埋设位置准确、牢固。

3. 设备安装：按照设计要求，进行电气设备的安装，包括变压器、配电柜、控制柜、照明灯具、开关、插座等。

4. 电线、电缆敷设：按照设计要求，进行电线、电缆的敷设，确保敷设路径合理、整齐，符合安全规范。

5. 回路接通：根据设计图纸，进行电气回路的接通，确保接点牢固、接触良好。

6. 检查、试验、调试：对电气设备、线路进行检查、试验、调试，确保电气系统运行正常。

7. 通电试运行：在电气系统安装完成后，进行通电试运行，观察电气设备、线路的运行状态，确保符合设计要求。

8. 交接验收：在电气系统试运行合格后，进行交接验收，确保工程符合国家标准和设计要求。

三、施工技术要求1. 电气设备安装用的紧固件应采用镀锌制品或不锈钢制品，确保紧固件耐腐蚀、不易生锈。

2. 绝缘油应严格过滤处理，其电气强度、介质损失角正切值和色谱分析等试验合格后才能使用。

3. 电缆、电线敷设时，应保持整齐、美观，避免交叉、重叠，确保电气线路安全可靠。

4. 接地装置施工应严格按照GB50169-2016《电气装置安装工程接地装置施工及验收规范》执行，确保接地装置符合设计要求。

5. 电气安装工程完成后，应进行必要的检查、试验，确保电气系统安全、可靠、稳定运行。

总之，电气安装工程施工是一项技术性较强的工作，要求施工人员具备较高的专业素质和安全意识。
