双柱式龙门架施工方案

一、编制依据1. 《建筑施工安全生产管理条例》2. 《建筑施工扣件式钢管脚手架安全技术规范》3. 《建筑工程施工质量验收统一标准》4. 《建筑工程施工质量验收规范》二、工程概况1. 工程名称：XX建筑工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米4. 施工周期：预计XX个月三、施工准备1. 组织准备：成立专门的龙门架安装施工小组，明确各成员职责。

2. 技术准备：熟悉相关规范、标准，制定详细的施工方案和流程。

3. 材料准备：准备充足的钢管、扣件、横杆、立杆等材料，确保材料质量符合要求。

4. 工具准备：准备扳手、螺丝刀、水平尺、线锤等安装工具。

四、龙门架安装施工方案及流程1. 施工现场平整：确保龙门架基础平整，必要时进行夯实处理。

2. 龙门架基础施工：a. 按照设计要求，测量龙门架基础位置，标记基础范围。

b. 使用挖掘机或人工开挖基础坑，确保坑底平整。

c. 坑底铺设一层碎石，厚度约100mm，进行夯实。

d. 在碎石层上浇筑C30混凝土，厚度300mm，确保混凝土密实。

3. 龙门架安装：a. 将立杆按照设计要求插入基础坑内，确保立杆垂直。

b. 使用线锤调整立杆垂直度，调整至±2mm以内。

c. 将横杆、斜杆、扣件等连接件按照设计要求连接到立杆上。

d. 使用扳手拧紧扣件，确保连接牢固。

e. 安装完毕后，检查龙门架整体结构，确保无变形、扭曲等现象。

4. 龙门架加固：a. 在龙门架顶部安装水平撑杆，确保龙门架整体稳定性。

b. 在龙门架两侧安装斜撑杆，增加龙门架抗倾覆能力。

c. 在龙门架底部安装底撑杆，确保龙门架底部稳定性。

5. 龙门架验收：a. 检查龙门架基础、主体结构、加固措施等是否符合设计要求。

b. 检查龙门架连接件是否连接牢固，扣件是否拧紧。

c. 检查龙门架整体结构是否存在变形、扭曲等现象。

d. 经验收合格后，方可投入使用。

五、施工注意事项1. 施工过程中，严格按照规范、标准进行操作，确保施工安全。

一、编制依照龙门架物料提高机安全技术规范JGJ88-2010建筑施工扣件式钢管脚手架安全技术规范JGJ－2011《建筑施工安全检查标准》JGJ59-2011 以及强迫性条则。

二、工程概略及安装条件工程地址：本工程位于开封市一大街东侧。

建设单位：中国城建第十工程局施工单位：设计单位：监理单位：本工程由 A、B、两个个单元构成，总建筑面积为m2 。

A 单元共 2 层，建筑高度 32.00 米。

层高 3.7 米，一层架空层为4 米。

其他层高均为 2.8 米。

为保证施工进度能按计划进行，主体构造采纳一台QTZ50 塔吊作为施工资料的垂直运输，填补墙施工及内外装饰计划安装一台SMZ100-A 型龙门三、龙门架安装1、第一检查地基能否切合规范要求，龙门架的基础，应切合以下要求 :A、土层压实后的承载力应不小于80kPa。

B、浇筑 C30 混凝土厚度 300mm 。

C、基础表面应平坦，水平误差不大于10mm 。

D、基础四周应有排水举措，不得有积水浸泡基础。

2、安装前，第一检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在 1.5 ‰之内，达不到标准，应在底架下塞垫调整片，直到调整到切合要求为止。

3、安置地梁，先组装好地滑轮再连结底盘，找好水平，紧固地脚螺栓。

4、搁置自升平台就位，使套架中心线与立柱中心线重合。

5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连结，找正紧固。

6、将提高滑轮组件置于安装好的两立柱顶端。

7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提高钢丝绳。

8、将扒杆安装于自升平台上。

9、利用手动卷扬机提高自升平台，直到台面与立柱顶面平齐，取下提高滑轮组件置于平台上。

10、利用扒杆安装好第二组标准节，并将提高滑轮组件置于第二组标准节顶部。

11、重复步骤 9 提高平台至立柱顶面。

12、安装撑杆并紧固以上各件连结螺栓，检查安装好的标准节垂直误差，调整到切合要求。

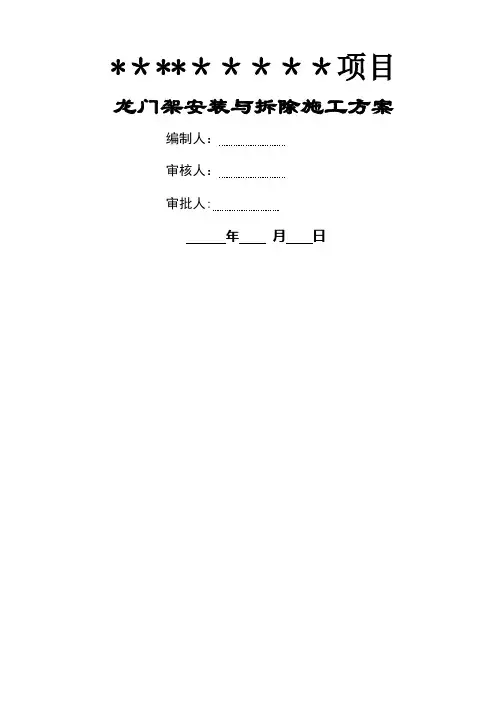

*＊**＊＊＊＊＊项目龙门架安装与拆除施工方案编制人：审核人：审批人:年月日目录1．编制依据 02．工程概况 03．方案设计 03。

1．龙门架选择 03。

2．龙门架数量及位置确定 03。

3．龙门架基础设计 (1)4．龙门架安装 04.1．龙门架安装准备 04.2．龙门架安装工艺 04。

3．龙门架安装步骤及注意事项 04.3.1．龙门架安装 04.3.2．卷扬机安装 (1)4。

3.3．控制电箱的安装： (1)4。

3。

4．钢丝绳的安装与调试： (1)5．龙门架验收 (2)6．龙门架拆除 (2)6。

1．井字架拆卸的依据 (2)6。

2龙门架拆卸方案： (2)7．龙门架的使用与维护 (2)7.1．龙门架使用 (2)7.2．龙门架维护 (3)8．安全技术措施 (3)8。

1．龙门架安装安全技术措施 (3)8。

2．龙门架拆除安全技术措施 (3)8。

3．使用阶段安全技术保证措施 (4)8.3。

1．安全停靠装置及断绳保护装置 (4)8.3.2．楼层口停靠栏杆。

(4)8.3。

3．吊篮安全门 (4)8。

3.4．地面进料口防护棚。

(4)8。

3。

5．防冲顶装置即上极限限位器. (4)8.3。

6．紧急断电开关。

(4)8。

3。

7．信号装置。

(4)8。

3。

8．下极限限位器 (5)8.3.9．缓冲器 (5)8.3.10．超载限制器。

(5)8.3.11．通讯装置。

(5)8。

3。

12．吊盘两侧安全防护板（网）。

(5)8.3.13．地面进料口防护门. (5)8。

3。

14．楼层卸料口防护门或防护栏杆。

(5)8。

3.15．其它 (5)8.4．安全防护措施 (5)9．文明施工 (6)1．编制依据《龙门架及井架物料提升机安全技术规范》JGJ88—2010；《建筑施工安全检查标准》JGJ59—99。

2．工程概况＊＊**＊***＊＊＊＊＊＊＊＊＊＊*＊**＊*＊**＊********＊＊＊*＊。

3．方案设计3。

1．龙门架选择龙门架拟选用SSE100型门式升降机。

龙门架施工方案.目录一、工程概况二、材料及构件要求三、安装与拆除四、龙门架的使用五、龙门架的维修与保养一、工程概况该工程位于河南省郑州市河南警察学院龙子湖新校区射击馆，框剪结构。

二、龙门架的材料与构件要求1、提升机结构所用的材质，应符合国家标准和本规范的要求。

2、提升机架体的底节，宜采用无缝钢管制作。

3、构件的制作精度，应满足安装精度要求，由多节组装的架体，应保证其标准节具有互换性。

4、卷扬机的选用或制造，应满足客定起重量、提升速度、提升速度等参数的要求。

5、卷筒两端的凸缘至最外层钢丝绳的距离，不应小于钢丝绳直径的2倍。

卷筒边缘必须设置防止钢丝绳脱出的防护装置。

6、卷筒与钢丝绳直径的比值应不小于30。

7、卷扬机应符合现行国家标准《建筑卷扬机》的规定。

8、滑轮组的滑轮直径与钢丝绳直径比值：低架提升机不应小于25。

9、滑轮应选用滚动轴承支承。

滑轮组与架体应采用刚性连接，严禁采用钢丝绳、铅丝等柔性连接和使用开口拉板式滑轮。

10、提升钢丝绳不得接长使用。

端头与卷筒应用压紧装置卡牢，在卷筒上应能按顺序整齐排列。

当吊篮处于工作最低位置时，卷筒上的钢丝绳不少于3圈。

11、钢丝绳端部的固定当采用绳卡时，绳卡应与绳径匹配，其数量不得少于3个，间距不小于钢丝绳直径的6倍。

绳卡滑鞍放在受力绳的一侧，不得正反交错设置绳卡。

12、提升机应具有下列安全防护装置并满足其要求；（1）安全停靠装置或断绳保护装置。

（2）楼层口停靠栏杆。

各楼层的通道口处，应设置常闭的停靠栏杆，宜采用联锁装置。

停靠拦杆可采用钢管制造，其强度应能承受1kN/m水平荷载。

（3）吊篮安全门。

（4）上料口防护棚。

（5）上极限限位器。

（6）紧急断电开关。

（7）信号装置。

13、选用的电气设备及电器无件，必须符合提升机工作性能、工作环境等条件的要求，并有合格证书。

14、提升机的总电源应设短路保护及漏电保护装置；电动机的主回路上，应同时装设短路、失压、过电流保护装置。

2023年龙门架安全专项施工方案一、背景介绍龙门架是一种常见的工程机械，广泛应用于建筑、桥梁、港口等领域。

作为一种特殊的起重设备，龙门架的施工安全问题一直备受关注。

为了确保2023年龙门架的安全施工，制定本专项施工方案。

二、施工前准备1. 安全组织：在开展施工前，建立龙门架安全施工组织，明确各岗位职责，负责监督整个施工过程中的安全问题。

2. 原材料检查：对将要使用的钢材、焊接材料、起重器械等进行检查和试验，确保其符合安全标准要求。

3. 设备检查：对龙门架进行全面检查，确保设备完好无损，能够正常运行。

4. 施工区域划定：对施工区域进行划定，确保施工区域的安全，并采取必要的防护措施，确保施工周边的人员和设备的安全。

三、施工方案1. 施工计划：制定详细的施工计划，明确施工过程中的各项工作，并根据实际情况进行调整，确保施工过程中的安全。

2. 施工安全措施：采取必要的安全措施，如设置防护栏杆、安装安全网等，确保施工现场的安全。

3. 起重作业安全：进行起重作业时，根据龙门架的起重能力和施工要求，合理选择起重器械，并进行稳定化处理，确保起重作业的安全。

4. 气象条件限制：根据气象条件，合理选择施工时间和施工方式，避免恶劣天气对施工的影响。

5. 操作人员培训：对参与龙门架施工的操作人员进行培训，提高其安全意识和操作技能，确保施工过程中的安全。

四、施工过程管理1. 监督检查：建立龙门架安全监督机制，加强对施工过程的监督检查，发现并及时纠正施工中的安全隐患。

2. 日常维护：定期对龙门架进行维护保养，确保设备的正常运行，减少因设备故障引起的安全事故。

3. 现场管理：加强现场管理，设立专门的安全指挥岗位，对施工现场进行布防、设置安全警示标识等措施，确保施工现场的安全。

4. 安全培训：定期组织安全培训，加强安全意识教育和安全知识普及，提高全体施工人员的安全意识和应急能力。

五、应急预案1. 应急演练：定期组织应急演练，提高施工人员的危险应对能力，确保在紧急情况下能够做出正确的反应。

龙门架安装施工方案一、工程简况本工程为四层带地下室砖混结构住宅楼建筑。

该建筑呈长方形布置，4#楼纵向长度68 M，横向宽度为11M（加前后阳台宽度为1.8+1.5=3.3M）；5#楼纵向长度63.14 M，横向宽度为11M（加前后阳台宽度为1.8+1.5=3.3M）；该建筑层高均为2.8M，女儿墙高度0.9M，建筑檐高为12.1M，室外地坪负1.05M。

二、设置要求1、平面布置根据该工程需要，设4#5#楼分别为两台龙门架，具体设置位置见平面图布置。

2、该工程龙门架，使用新疆天一建工集团机械租赁公司提供的托福牌龙门架，架体安设总高度为18M。

3、龙门架基础设置与施工：按疆天一建工集团机械租赁公司提供龙门架底座大样和基础地脚螺栓进行设置龙门架基础，基础采用C20混凝土现浇，预埋架体地脚螺栓，基础设置深度为800㎜。

基础土方开挖至原土层上，采用分层夯实回填至基础底标高，并采用水准仪抄平，同时设置基顶标高水平控制桩。

架体地脚螺栓位移控制，可采用φ12废钢筋进行点焊成长方形框架，以可直接将地脚螺栓上在架体上，但必须先将架体水平固定在待浇筑的基坑上，随砼浇筑再固定地脚螺栓，并用水准仪抄平。

4、龙门架基础浇筑后养护3天即可架立标准节。

三、龙门架施工方案：1、安装与拆除：1）安装与拆除作业前，根据现场工作条件及设备情况编制施工方案，对作业人员进行技术交底，确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。

2）安装作业前应对以下内容进行检查：①金属结构的成套性和完好性。

②提升机构是否完整良好。

③电气设备是否齐全可靠。

④基础位置和做法是否符合要求。

⑤附墙架连接埋件是否位置正确和埋设牢固。

3）拆除附墙架前，应先设置临时支撑，确保架体的自由高度不得大于2个标准节。

4）拆除龙门架天梁时，应先分别对两主柱采取稳固措施，保证单柱的稳定。

5）拆除作业中严禁从高处向正抛掷物件。

6）拆除作业时应先挂好吊具，拉紧起吊绳，使架体呈起吊状态，再解除底脚螺栓。

龙门架架搭设方案xx服务中心改造工程龙门架搭拆方案xx公司20xx年xx月xx日龙门架搭设方案(一) 架设参数1、井架选型结构架采用钢管扣件式架子，吊篮底座为自制槽钢，动力机构采用郑州三强JJK型卷扬机作为动力源，电机功率15KW，提升速度30m/min，滑轮传动，井架允许起重量1吨。

2、架设材料48×3.5脚手钢管，脚手钢管连接件；脚手钢管、脚手钢管连接件应采用符合KT-33-8标准的玛钢铸件，材质应符合脚手钢管及扣件的有关规定。

3、架设尺寸横杆间距：1.4米吊篮外包尺寸：5000×2500；架设高度：14米（使用5层）架体平面尺寸如图所示(二) 架设工艺1、搭设顺序放线、做基础→铺槽钢→摆放扫地杆→逐根树立杆并与扫地杆扣紧→装第一节龙门架→校正立杆垂直并扣紧→接立杆、安装其它各节龙门架→外界构架加设剪刀撑→安装天轮、地轮→安装吊篮→安装轨道→穿绳调试、调整吊篮轨道→安装限位装置→验收。

2、搭设前由测量放线员将井架位置测设在室外地坪上，按放线位置做好混凝土基础，然后由架子工搭设井架。

在这一步中，我们首先应选好提升机的基础，当无设计要求时，应符合下列要求：（1）土层压实后的承载力，应不小于80kpa。

（2）浇注c20砼，厚度300mm。

（3）基础表面应平整，水平度偏差不大于10mm。

（4）基础应有排水措施。

3、搭设龙门时，先在龙门架底座位置上铺通长10#槽钢，使龙门架稳定固定在槽钢上。

安装架体时，应先将地梁与基础连接牢固，每安装2个标准节（一般不大于8m），应采取支撑架子固定，并进行校正，在确认稳定时，方可继续作业。

安装龙门架时，两边立柱应交替进行，每安装装2节，除将单肢柱进行临时固定外，其它应将两立柱横向连接成一体。

架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装或以铁丝代替。

4、井架横杆间距l.4米，侧向在进、出料口处应空开。

与建筑物垂直的横杆，端头与建筑物连接顶紧，兼作井架的连墙杆，或在每层楼地面处应加设小横杆顶住结构面，作为侧向限位装置。

一、工程概况：宜宾市第六中学校新校区“图书馆、办公楼”工程，由北京蓝图工程设计有限公司设计，工程位于宜宾市南岸文光路和利民路旁，交通方便，“三通一平”基本落实。

该工程建筑总高度21.4ｍ，层数为4层，局部为2层的现浇钢筋混凝土框架结构，总建筑面积6365m²，设计使用年限50年，结构抗震设防烈度7度，1、2层层高为4.5ｍ，3、4层层高为3.6ｍ，建筑平面呈长方形。

龙门架安装高度为25m，属低龙门架类。

二、编制依据：1、《建筑机械使用安全技术规程》2、《龙门架及井架物料提升机安全技术规范》三、龙门架的配置：本工程按照《建筑机械使用安全技术规程》JGJ33-2001及《龙门架及井架物料提升机安全技术规范》JGJ88-92，结合现场堪查实际情况及该工程施工现场各处的具体情况位置，采用1台龙门架进行施工。

四、龙门吊方式：本工程采用自升式龙门架，由专业安装单位直接到施工现场拼装、调试、拆除。

五、安装前的准备工作：1、龙门架安装前，要对作业人员进行分工交底，确认指挥人员，划定安全警戒区并设监护人员，排除作业障碍，架设龙门架的人员必须拴好安全绳，戴好安全帽，穿防滑鞋，并必须是持用安装资质证的有安装经验的工人。

2、按出厂说明要求及施工图说明，在夯实地面上用C25混凝土进行基础浇筑，按规定预埋基础螺栓，并高出自然地面，四周做好排水沟。

3、采用缆风绳的龙门架应预先设置好固定龙门架缆风绳的地锚和安装时辅助缆风绳的地锚。

采用附墙方式的龙门架应预先在建筑物上预先埋连接软件。

4、采用整体竖立，应预先做好龙门架组装和就位工作，装好起重滑轮组，系好起重绳和缆风绳，视成龙门架高度需对架体进行加固。

六、安装前要对架体各部进行检查，内容有：1、金属结构有无开焊和明显变形。

2、提升机构是否完整良好。

3、电气设备是否齐全可靠。

4、基础位置和做法是否符合要求。

5、地锚的位置、附墙架连接的位置是否正确可靠。

6、架体的位置是否靠近或跨越架空输电线路。

周至县第二中学师生宿舍楼建设项目龙门架专项施工方案编制人：审批人：批准人：监理：陕西舜业建设工程有限公司年月日目录龙门架专项施工方案一、工程概况本工程位于西安市周至县哑伯第二中学校内。

周至县第二中学为框架结构，地上一层为图书阅览室，二层-六层为宿舍，建筑层数为地上6层，建筑高度为21.3m，建筑设计使用年限：三类，50年，抗震设防烈度：七度，总建筑面积为5489.12㎡，基底面积为837.63㎡。

使用的龙门架必须取得建筑安全监督管理部门发放的《准用证》，无《准用证》的不得使用。

提升机架的主要构件有立柱、天梁、上料吊篮、导轨、导靴及底盘。

二、架体制作1、立柱立柱是提升机架体支承天梁的结构件，其外部可支撑和引导吊篮作垂直运动。

龙门架立柱有两根，选用型钢焊成格构式标准节，进行现场组装，标准节截面为矩形，具体尺寸须经设计计算选定。

井字架一般用4根主角钢为主柱，并辅之以斜杆和腹杆组成中间空的方形格构式钢柱，也可以制作成杆件在现场组装。

2、天梁天梁是安装在提升机架体顶部的横梁，其上装有滑轮及固定钢丝绳尾端的销轴，因其是主要受力构件（承受吊篮自重及所吊物料的重量），其断面须设计计算确定，应使用型钢制作。

3、吊篮（吊笼）吊篮是装载物料沿提升机导轨作升降运送物料的部件，由型钢及连接板焊接而成框架，其底板材料可采用50厚木板，当使用钢板时，应有防滑措施，吊篮的两侧应设置高度不小于1M的安全挡板或挡网。

高架提升机使用的吊篮应有防护顶板形成吊笼，其顶板材料可采用50厚木板。

4、导轨导轨是为吊篮运动提供导向的部件，可用工字钢或钢管。

龙门架的导轨可做成单滑道可双滑道与架体一起；井字架的导轨沿架体的四周设置，有较好的稳定性。

5、导靴导靴是安装在吊篮上沿导轨运动的装置，可防止吊篮运行中偏斜和摆动，其形式有滚动和滑动两种，但有下列情况之一的，必须采用滚动导靴：①采用摩擦式卷扬机为动力的提升机；②架体立柱兼作导轨的提升机；③高架提升机。

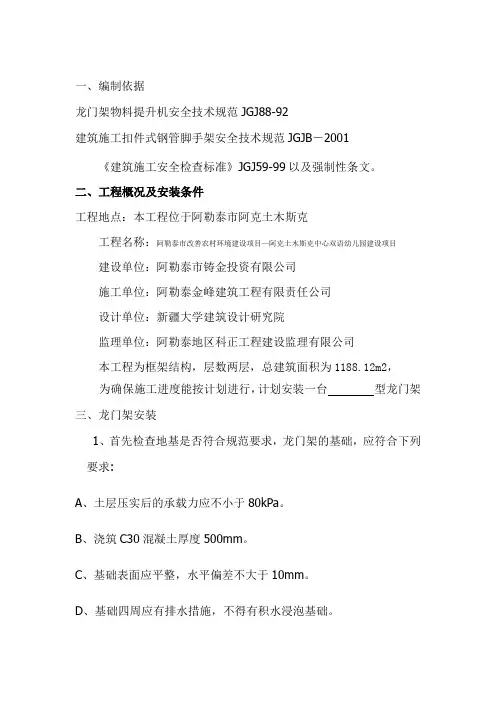

一、编制依据龙门架物料提升机安全技术规范JGJ88-92建筑施工扣件式钢管脚手架安全技术规范JGJB－2001《建筑施工安全检查标准》JGJ59-99以及强制性条文。

二、工程概况及安装条件工程地点：本工程位于阿勒泰市阿克土木斯克工程名称：阿勒泰市改善农村环境建设项目—阿克土木斯克中心双语幼儿园建设项目建设单位：阿勒泰市铸金投资有限公司施工单位：阿勒泰金峰建筑工程有限责任公司设计单位：新疆大学建筑设计研究院监理单位：阿勒泰地区科正工程建设监理有限公司本工程为框架结构，层数两层，总建筑面积为1188.12m2，为确保施工进度能按计划进行，计划安装一台型龙门架三、龙门架安装1、首先检查地基是否符合规范要求，龙门架的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。

B、浇筑C30混凝土厚度500mm。

C、基础表面应平整，水平偏差不大于10mm。

D、基础四周应有排水措施，不得有积水浸泡基础。

2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。

3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。

4、放置自升平台就位，使套架中心线与立柱中心线重合。

5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。

6、将提升滑轮组件置于安装好的两立柱顶端。

7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。

8、将扒杆安装于自升平台上。

9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。

10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。

11、重复步骤9提升平台至立柱顶面。

12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。

13、安装卷扬机。

14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙，达到设计要求后，再安装两对楔体组件。

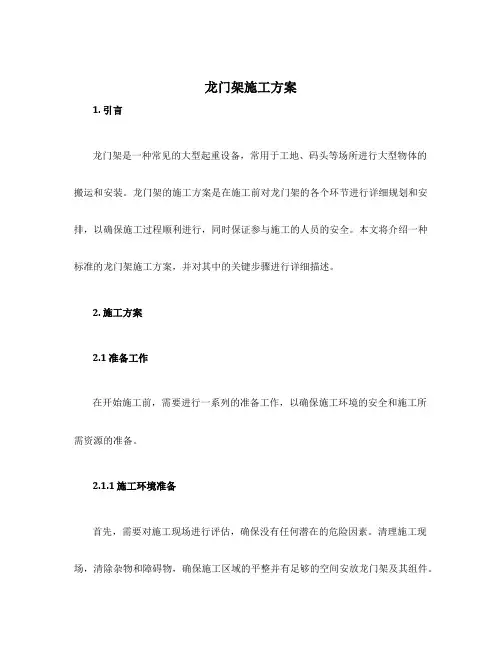

龙门架施工方案1. 引言龙门架是一种常见的大型起重设备，常用于工地、码头等场所进行大型物体的搬运和安装。

龙门架的施工方案是在施工前对龙门架的各个环节进行详细规划和安排，以确保施工过程顺利进行，同时保证参与施工的人员的安全。

本文将介绍一种标准的龙门架施工方案，并对其中的关键步骤进行详细描述。

2. 施工方案2.1 准备工作在开始施工前，需要进行一系列的准备工作，以确保施工环境的安全和施工所需资源的准备。

2.1.1 施工环境准备首先，需要对施工现场进行评估，确保没有任何潜在的危险因素。

清理施工现场，清除杂物和障碍物，确保施工区域的平整并有足够的空间安放龙门架及其组件。

2.1.2 资源准备施工所需的资源包括人力、物料和机械设备。

人力资源应根据施工计划确定，并进行培训以确保工作人员了解操作规程和安全事项。

物料资源应根据所需的龙门架规格和型号进行准备，并确保其质量符合相关要求。

机械设备如吊车、起重机等也应根据需求进行准备，并保证其工作正常。

2.2 组装龙门架2.2.1 基础构建在组装龙门架前，需要先进行基础构建。

施工人员应根据施工图纸确定龙门架的基础尺寸和深度，并进行地面的开挖和地基的浇筑。

同时，还需要根据设计要求，在地基上进行固定螺栓的埋设。

2.2.2 主梁组装主梁是龙门架的主要承重梁，其组装需要特别注意。

首先，将主梁的各个部分进行组装，并使用螺栓进行连接。

在组装过程中，应严格按照龙门架的设计图纸进行操作，确保主梁的安装位置和角度准确无误。

2.2.3 支撑梁组装支撑梁是龙门架的支撑结构，起到支撑和平衡的作用。

在组装支撑梁时，需根据施工计划和设计要求进行操作。

通过使用起重机或吊车将支撑梁吊装到主梁上，并进行固定。

2.3 安装附件在龙门架组装完成后，需要对其进行一系列的安装工作，以确保其正常运行和使用。

2.3.1 电器系统安装龙门架的电器系统安装是保证其正常操作和控制的重要环节。

施工人员应根据电器系统的设计图纸，安装和连接各个电器元件，如电线、开关、保险等，并进行必要的测试和调试。

目录一、编制依据............................................... - 2 -二、施工简介............................... - 2 -三、龙门架的主要构件及附属设施 ............................. - 2 -四、安装准备工作........................................... - 2 -1、材料的准备 (2)2、机械与机具的准备 (3)3、安装的现场准备 (3)五、安装施工人员配备....................................... - 3 -六、施工进度度安排......................................... - 3 -七、龙门架安装工艺流程..................................... - 4 -八、电动葫芦的安装及线路的布设 ............................. - 5 -1、电动葫芦的安装 (5)2、线路布设 (5)九、龙门架安装质量要求..................................... - 5 -十、龙门架安装的安全注意事项 ............................... - 5 -附件一龙门架结构验算书................................... - 6 -附件一龙门架结构验算书附件二竖井龙门架架立图一、编制依据⑴《浙江光彩国际商务大厦地下车库通道工程施工图设计》（2010年3月）⑵《泛海国际中心地下车库通道工程实施性施工组织设计》⑶《建筑机械使用安全技术规程》（JGJ33-2001）⑷《建筑施工安全检查标准》（JGJ59-99）⑸《建筑施工高处作业安全技术规范》（JGJ80-91）二、施工简介施工竖井平面为矩形，开挖截面尺寸12.40 m（长）×5.20m（宽），开挖深度12.35m。

龙门架安装及施工方案根据本工程施工需要安装自升龙门架二台，特制定以下安装及施工方案：一、龙门架、卷扬机必须有生产大家产品合作证及使用证书。

二、龙门架必须由专业技术人员安装。

三、基础土层的承载力夯实后不小于8T/㎡，浇筑C20砼，厚度大于300㎜，基础表面平整，水平误差不大于10㎜，基础有防水措施。

四、安装架体时应先将地梁与基础连接牢固。

架体垂直度偏差不超过总高度的1/400，滑轨间距误差小于1厘米，附墙架设置间距不超过9米，附墙架与架体及建筑结构之间均采用钢性连接，并形成稳定结构，附墙体与架体的连接应牢固，钢管与钢管之间用扣件连接。

五、龙门架安全防护设施应齐全，灵活可靠：（1）安全停靠装置应能可靠地承担吊篮自重，额定荷载及运料人员和装饰物料的工作荷载。

（2）各楼层的通道口处，应设置常闭的停靠、栏杆（门），其强度应能承受1KN/m 水平荷载。

（3）吊篮的上料口处应装设安全门，升降运行时安全门封闭吊篮的上料口，防止物料从吊篮中滚落。

（4）上料口防护棚应设在提升机架体地面进料口上方，其宽度应大于提升机的最外部尺寸，其材料强度应能承受10KgPa的均布静荷载。

（５）上极限限位器应安装在吊篮允许提升的最高工作位置，当吊篮上升达到限定高度时，限位器即行动作，切断电源或自动报警。

（６）紧急断电开关应设在位于司机操作的位置，在紧急情况下，应能及时切断提升机的总控制电源。

六、卷扬机应安装在平整坚实位置，同时宜远离危险作业区，并应搭设操作棚，操作棚搭设应防雨、防晒、防坠物、视线清楚。

固定卷扬机座的锚桩应牢固可靠，卷筒与钢丝绳直径的比值应大于30倍，提升钢丝绳不得采用编结接长的钢丝绳，在卷筒上应按顺序整齐排列，当吊篮处于工作最低位置时，卷筒上的钢丝绳应不小于３圈，钢丝绳应经常润滑，不得锈蚀，运行中应架起，使之不拖地面和被水浸泡，并砌筑沟槽加以保护，严禁在钢丝绳穿行的区域内堆放物料。

第一个导向轮距卷筒距离大于15m,卷筒上有防滑脱装置。

龙门架施工方案1、工程概况（略）2、编制依据2.1 JGJ59-99《建筑施工安全检查标准》2.2JGJ88-92《龙门架及提升安全技术规范》2.3JGJ80-91《建筑施工高处作业安全技术规范》2.4JGJ30-2001、J84-2001《建筑施工扣件式钢管脚手架安全技术规范》2.5生产厂家提供的《MT1-25A型龙门提升机使用说明书》2.6除执行以上规范外，尚执行现行的国家有关标准、规范要求。

3、MT1-25型龙门提升机技术性能和现场安装要求***机械厂生产的MT1-25型龙门提升机（以下简称龙门架）技术性能。

Ω48×mm钢管。

其截同尺寸为500×500×500，度为2m。

3.1.2安装极限高度30m。

3.2.1MT1-25型龙门架安装在7#棂、10#楼之间，其安装高度为26m。

3.2.2MT1-25型龙门架安装位置详见《MT1-25型龙门架安装意图》4、MT1-25A型龙门架安装前检查内容和安装要求4.1金属结构的成套性和完整性。

4.2提升机构是否良好完整。

4.3电气设备是否齐全可靠。

4.4基础位置选择是否合理，施工是否符合要求。

5、MT1-25型龙门加架安装流程○1安装底架子。

○2自升平台就套架中心线与立柱中心线重合。

○3、将第一组立柱标准节放入套架内，底端与底座用螺丝连接。

○4、提升滑轮置入安装好的两立柱。

○5按规定的绕线方式穿好提升钢丝绳。

○6、将把杆安装于自升平台上。

○7、利用电动卷扬机提升平台，直到平台与立柱顶面平齐，取下提升滑轮置于平台上。

○8、利用把杆安装好第二节标准节，并将提升滑轮置于第二标准节顶部。

○9、重复步骤。

○10、安装、固定压重梁。

○11安装撑杆，并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。

○12、检查压重连接是否可靠。

○13、安装卷扬机。

○14防进吊篮，按要求穿好钢丝绳，安装好联动安全装置。

○15、龙门架基本安装完毕后，将第三组标准节送入吊篮，提升到极限高度，然后利用把杆安装好第三组标准节，将提升滑轮组置于第三组标准节顶部，重复步骤，提升平台。

施工龙门架方案目录1.项目概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.1 工程背景与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 设计依据与规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.3 工程规模与特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.4 技术要求与标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.施工方案总体设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 2.1 总体布局规划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.2 施工工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．92.3 施工进度安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.龙门架结构设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 3.1 结构类型选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 3.2 材料与构造要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 3.3 荷载计算与安全系数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．153.4 稳定性分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．164.施工工艺与方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 4.1 安装程序与步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 4.2 施工机械与设备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 4.3 质量控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．224.4 安全管理与应急预案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．235.施工管理与控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．245.1 组织机构与职责分配．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．255.2 施工进度计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．265.3 成本控制与管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．275.4 质量监控与检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．286.环境保护与安全生产．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．296.1 环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．306.2 施工现场安全防护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．316.3 职业健康与劳动保护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．321. 项目概述本施工龙门架方案旨在详细阐述一个特定施工项目中龙门架的设计、制造、安装、使用及后期维护等各个环节的具体实施计划。

建筑龙门架施工方案1. 引言建筑龙门架是一种常用的施工装备，广泛应用于桥梁、高层建筑等工程项目的施工过程中。

本文将介绍建筑龙门架的施工方案，包括施工准备工作、具体施工步骤以及安全措施等内容。

通过合理的施工方案，能够确保龙门架的安全高效地完成施工任务。

2. 施工准备在进行建筑龙门架施工前，需要进行充分的准备工作，以确保施工的顺利进行。

2.1 材料准备施工所需材料包括龙门架本体、吊杆、吊索、钢丝绳等。

在施工前，需要对这些材料进行检查和确认，确保其质量合格。

同时，根据实际需要，将这些材料进行分装和标识，以便于施工过程中的使用和管理。

2.2 施工人员培训施工人员需要经过专业培训，掌握建筑龙门架的操作技能和安全注意事项。

培训内容包括龙门架的结构和工作原理、安全操作规程以及应急处理等。

只有经过培训并持证上岗的人员，才能参与龙门架的施工作业。

2.3 施工现场布置施工现场需要进行合理的布置，以确保施工的安全和顺利进行。

施工现场应设置必要的警示牌和安全标识，提醒施工人员和周围人员注意安全。

同时，应保证施工现场的通道畅通，便于人员和材料的进出。

3. 施工步骤3.1 基础施工建筑龙门架的施工需要首先进行基础工程的施工。

施工人员需要按照设计图纸和施工规范，进行基础的测量、标注和挖掘。

然后，根据基础的尺寸和形状，进行混凝土浇筑和养护工作。

基础完成后，需要进行验收，确保其质量符合要求。

3.2 龙门架组装龙门架的组装是施工的关键步骤之一。

施工人员需要根据设计图纸和施工工艺，按照正确的顺序和方法，进行龙门架各个部分的组装。

在组装过程中，需要注意各个连接部位的紧固和防松，确保组装的稳固和可靠。

3.3 安全设备安装施工过程中，必须安装必要的安全设备，以保证施工人员的安全。

安全设备包括安全网、安全带等。

安全设备的安装位置和方式需要按照相关标准进行设置，并进行必要的检查和试验，确保其安全可靠。

3.4 吊装试验龙门架的主要功能是进行吊装作业，因此在施工完成后，需要进行吊装试验。
