主体楼沉降观测(参考值)

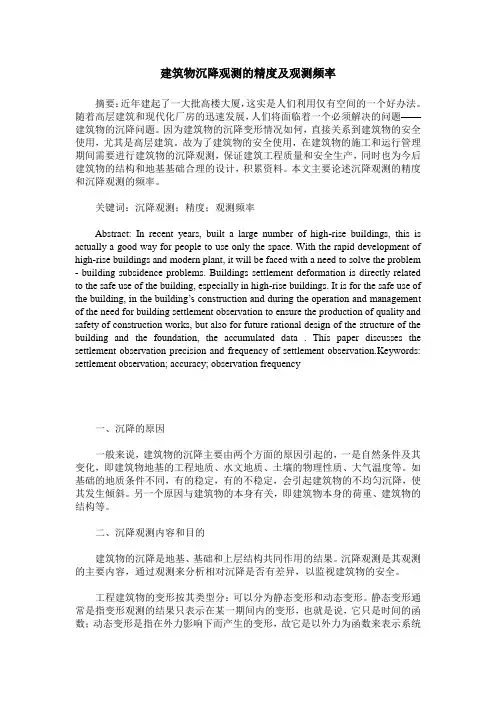

建筑物沉降观测的精度及观测频率摘要：近年建起了一大批高楼大厦，这实是人们利用仅有空间的一个好办法。

随着高层建筑和现代化厂房的迅速发展，人们将面临着一个必须解决的问题——建筑物的沉降问题。

因为建筑物的沉降变形情况如何，直接关系到建筑物的安全使用，尤其是高层建筑。

故为了建筑物的安全使用，在建筑物的施工和运行管理期间需要进行建筑物的沉降观测，保证建筑工程质量和安全生产，同时也为今后建筑物的结构和地基基础合理的设计，积累资料。

本文主要论述沉降观测的精度和沉降观测的频率。

关键词：沉降观测；精度；观测频率Abstract: In recent years, built a large number of high-rise buildings, this is actually a good way for people to use only the space. With the rapid development of high-rise buildings and modern plant, it will be faced with a need to solve the problem - building subsidence problems. Buildings settlement deformation is directly related to the safe use of the building, especially in high-rise buildings. It is for the safe use of the building, in the building’s construction and during the operation and managemen t of the need for building settlement observation to ensure the production of quality and safety of construction works, but also for future rational design of the structure of the building and the foundation, the accumulated data . This paper discusses the settlement observation precision and frequency of settlement observation.Keywords: settlement observation; accuracy; observation frequency一、沉降的原因一般来说，建筑物的沉降主要由两个方面的原因引起的，一是自然条件及其变化，即建筑物地基的工程地质、水文地质、土壤的物理性质、大气温度等。

目录1..工程概况 (2)2.施工测量依据 (2)3.测量部署 (2)4.沉降观测水准网的建立及测量方法 (2)5.沉降观测方法和一般规定 (3)6.沉降观测 (7)7.沉降观测数据计算及成果整理 (9)8.安全生产及文明施工 (11)一、工程概况XXXXXXXX工程位于XX市XXXX，XXXX以南。

该工程包括三栋商住楼（24F），一栋商务综合楼（21F），裙房4F，地下室一层。

该项目基坑占地面积约为18000m2，基坑周边长约540m；基础开挖深度约为7m。

本工程±0.000相当于绝对标高11.750m。

作业内容：对本工程裙房、1#、3#、5#、6#主体结构施工阶段进行沉降观测。

二、施工测量依据2.1 建设单位提供的沉降测量布置点图2.2 《工程测量实用技术手册》2.3 《工程测量规范》GB50026-20072.4 《建筑变形测量规范》JGJ8—20072.5 《建筑沉降观测方法》DGJ32-J18-2006三、测量部署3.1测量仪器：表3-1 现场测量仪器一览表四、沉降观测水准网的建立及测量方法4.1、校核水准控制点根据XX市规划局提供的控制点K1（+5151.756,+3990.412）和K2（+5158.199,4055.586）点，作为建筑沉降观测的基准点。

施测前对给定的水准控制点，采用精密水准仪，往返复测，前后视距尽量等长，以确保精度，若实测高差平均值与给定高差值之差小于±4n时（n为实测站数），或±20l（l为测线长度，KM为单位），所给水准点符合要求。

4.2、水准点控制网的测设建筑物施工平面控制网，平面工作基点控制网应符合下表规定：表4-1 建筑物施工平面控制网的主要技术要求五、沉降观测方法和一般规定一二级水准测量的观测方式应符合表5-1的规定：表5-1 一、二级水准测量观测方式建筑变形测量应按确定的观测周期与总次数进行观测。

变形观测周期的确定应以能系统地反映所测建筑变形的变化过程、且不遗漏其变化时刻为原则，并综合考虑单位时间内变形量的大小、变形特征、观测精度要求及外界因素影响情况。

前言随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。

为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。

特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

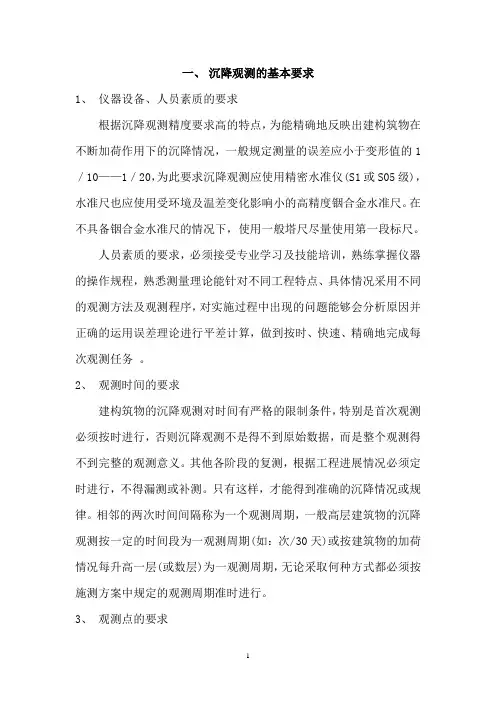

一、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。

在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。

2、观测时间的要求建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测不是得不到原始数据，而是整个观测得不到完整的观测意义。

其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

目录一、工程概况 (2)1、工程概况 (2)2、编制依据 (2)3、工程沉降观测施工安排 (2)二、沉降观测 (3)1、沉降水准点布设 (3)2、观测点的布置和要求 (3)3、沉降点的形式与埋设 (4)4、沉降观测的方法和一般规定 (4)三、沉降观测的经验 (5)1、沉降观测的基本要求 (6)2、具体施测程序及步骤 (8)3、两个应该值得注意的问题 (10)一、工程概况1、工程概况（1）工程名称：保利中景花园（2）建设单位：保利韶关房地产有限公司（3）设计单位：广东省重工建筑设计院有限公司（4）勘察单位：广东省重工建筑设计院有限公司（5）监理单位：广州宏达工程顾问有限公司（6）施工单位：广州富利建筑安装工程有限公司（7）建设地点：韶关市武江区七号地（8）建设面积：177054 平方米（9）建筑形式：1 栋、10 栋楼地上18 层（首层层高4.5 米，二至十八层层高2.9 米）；2 栋—5 栋楼地上33 层（首层5.5 米，二至三十三层层高2.9 米）；6 栋—9 栋楼地上34 层（所有楼层层高均为2.9 米）；商铺一层（层高5.6 米）。

地下部分为整体地下室一层（层高为5.25 米）。

结构设计基准期为50年，结构设计使用年限为50 年，建筑耐火等级为二级。

2、编制依据1）《建筑地基基础设计规范》GB50007-20022）《工程测量规范》GB 50026-20073）《建筑变形测量规范》JGJ8 —20074）保利中景花园施工图纸3、工程沉降观测施工安排测量人员的确定、观测点的布置、沉降测量及记录、沉降观测测量报告的编制等沉降观测相关工作，全权委托韶关市工程质量安全监督站测绘组进行操作。

二、沉降观测1、沉降水准点的布设：（1）、建筑物沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定。

为了对水准点进行相互校核，防止其本身产生变化，水准点的数目不少于3 个，以组成水准网。

对水准点要定期进行高程检测，以保证沉降观测成果的正确性。

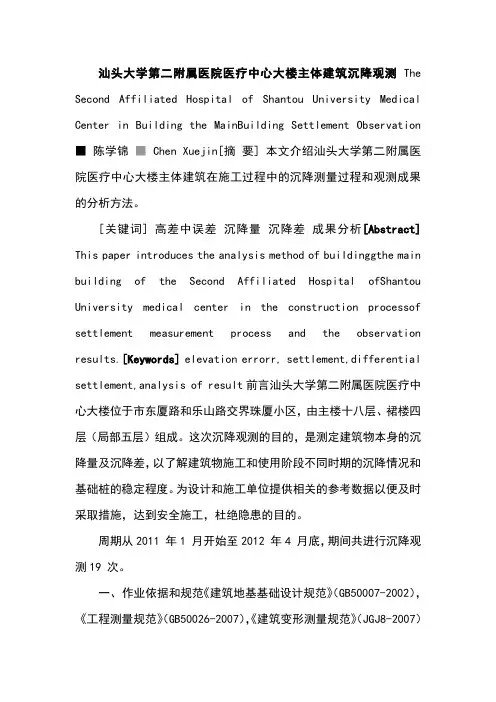

汕头大学第二附属医院医疗中心大楼主体建筑沉降观测The Second Affiliated Hospital of Shantou University Medical Center in Building the MainBuilding Settlement Observation ■陈学锦■Chen Xuejin[摘要] 本文介绍汕头大学第二附属医院医疗中心大楼主体建筑在施工过程中的沉降测量过程和观测成果的分析方法。

[关键词] 高差中误差沉降量沉降差成果分析[Abstract] This paper introduces the analysis method of buildinggthe main building of the Second Affiliated Hospital ofShantou University medical center in the construction processof settlement measurement process and the observation results.[Keywords] elevation errorr, settlement,differential settlement,analysis of result前言汕头大学第二附属医院医疗中心大楼位于市东厦路和乐山路交界珠厦小区，由主楼十八层、裙楼四层（局部五层）组成。

这次沉降观测的目的，是测定建筑物本身的沉降量及沉降差，以了解建筑物施工和使用阶段不同时期的沉降情况和基础桩的稳定程度。

为设计和施工单位提供相关的参考数据以便及时采取措施，达到安全施工，杜绝隐患的目的。

周期从2011 年1 月开始至2012 年4 月底，期间共进行沉降观测19 次。

一、作业依据和规范《建筑地基基础设计规范》（GB50007-2002），《工程测量规范》（GB50026-2007），《建筑变形测量规范》（JGJ8-2007）及该建筑施工设计要求。

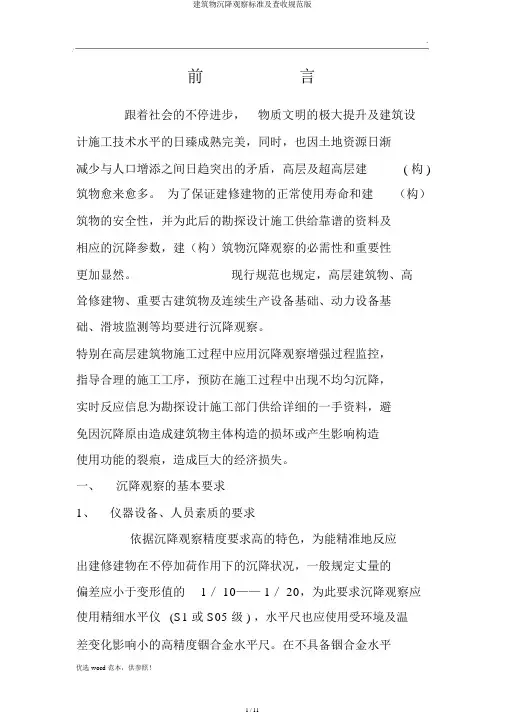

.前言跟着社会的不停进步，物质文明的极大提升及建筑设计施工技术水平的日臻成熟完美，同时，也因土地资源日渐减少与人口增添之间日趋突出的矛盾，高层及超高层建( 构 )筑物愈来愈多。

为了保证建修建物的正常使用寿命和建（构）筑物的安全性，并为此后的勘探设计施工供给靠谱的资料及相应的沉降参数，建（构）筑物沉降观察的必需性和重要性更加显然。

现行规范也规定，高层建筑物、高耸修建物、重要古建筑物及连续生产设备基础、动力设备基础、滑坡监测等均要进行沉降观察。

特别在高层建筑物施工过程中应用沉降观察增强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，实时反应信息为勘探设计施工部门供给详细的一手资料，避免因沉降原由造成建筑物主体构造的损坏或产生影响构造使用功能的裂痕，造成巨大的经济损失。

一、沉降观察的基本要求1、仪器设备、人员素质的要求依据沉降观察精度要求高的特色，为能精准地反应出建修建物在不停加荷作用下的沉降状况，一般规定丈量的偏差应小于变形值的1／ 10—— 1／ 20，为此要求沉降观察应使用精细水平仪(S1 或 S05 级 ) ，水平尺也应使用受环境及温差变化影响小的高精度铟合金水平尺。

在不具备铟合金水平.尺的状况下，使用一般塔尺尽量使用第一段标尺。

人员素质的要求，一定接受专业学习及技术培训，娴熟掌握仪器的操作规程，熟习丈量理论能针对不一样工程特色、详细状况采纳不一样的观察方法及观察程序，对实行过程中出现的问题能够会剖析原由并正确的运用偏差理论进行平差计算，做到准时、迅速、精准地达成每次观察任务。

2、观察时间的要求建修建物的沉降观察对时间有严格的限制条件，特别是初次观察一定准时进行，不然沉降观察不是得不到原始数据，而是整个观察得不到完好的观察意义。

其余各阶段的复测，根据工程进展状况一定准时进行，不得漏测或补测。

只有这样，才能获得正确的沉降状况或规律。

相邻的两次时间间隔称为一个观察周期，一般高层建筑物的沉降观察按必定的时间段为一观察周期 ( 如：次 /30 天 ) 或按建筑物的加荷状况每高升一层 ( 或数层 ) 为一观察周期，不论采纳何种方式都一定按施测方案中规定的观察周期准时进行。

5 沉降观测5．1 一样规定5．1．1关于深基础或高层、超高层建筑，基础的荷载不可漏测，观测点需从基础底板开始布设并观测。

据某设计院提供的资料，如仅在建筑底层布设观测点，将漏掉5t／m2的荷载(约等于三层楼)，从而将阻碍变形的整体分析。

因此，对这种建筑的沉降观测，应从基础施工时就开始，以获取基础和上部结构的沉降量。

5．1．2同一测区或同一建筑物随着沉降量和沉降速度的转变，原那么上能够采纳不同的沉降观测品级和精度，因为有的工程由于沉降观测初期沉降量较大或超级明显，采纳较高精度不但费时、费工造成浪费，而且也无必要。

而在观测后期或通过治理以后沉降量较小，采纳较低精度观测那么不能正确反映其沉降量。

同一测区也有沉降量大的区域和小的区域，采纳不同的观测品级和精度较为经济，也符合要求。

但一样情形下，若是变形量不同不是专门大，仍是采纳一种观测精度较为方便。

5．1．4本标准第9．1节对建筑变形测量时期性功效和综合功效的内容进行了较详细的规定。

关于不同类型的变形测量，应提交的图表可能有所不同。

因此本标准对各类变形测量提出了应提交的要紧图表类型，别离列在有关章节中。

5．2 建筑场地沉降观测5．2．1将建筑场地沉降观测分为相邻地基沉降观测与场地地面沉降观测，是依照建筑设计、施工的实际需要专门是软土地域密集衡宇之间的建筑施工需要来确信的。

这两种沉降的概念见本标准第2．1节术语。

毗邻的高层与低层建筑或新建与已建的建筑，由于荷载的不同，引发相邻地基土的应力从头散布，而产生不同沉降，致使毗邻建筑物受到不同程度的危害。

不同沉降越大，建筑刚度越差，危害愈烈，轻者衡宇粉刷层坠落、门窗变形，重那么地坪与墙面开裂、地下管道断裂，乃至衡宇倒塌。

因此建筑场地沉降观测的首要任务是监视已有建筑平安，开展相邻地基沉降观测。

在相邻地基变形范围之外的地面，由于降雨、地下水等自然因素与堆卸、采掘等人为因素的阻碍，也产生必然沉降，而且有时相邻地基沉降与场地地面沉降还会交织重叠。

目录文字部分一、概述 (1)二、观测目的 (1)三、执行的主要技术标准 (1)四、基准点和沉降观测点的布设 (1)4.1、基准点的布设 (1)4.2、沉降观测点的布设 (2)五、沉降观测 (2)5.1、仪器与观测 (2)5.2、观测级别及精度 (2)5.3、水准线路的观测限差 (3)5.4、观测时间 (3)六、沉降数据统计分析 (3)6.1、沉降量及倾斜度分析 (3)6.2、时间-荷载-沉降关系分析 (4)七、沉降数据评价 (4)八、结束语 (5)图表部分一、概述受**************委托，我院对位于**市的************楼进行了沉降监测工作，该楼长73.8m宽17.6m，地上十层，地下一层, 框架剪力墙结构、片筏基础,地基基础设计等级为乙级。

二、观测目的沉降观测的主要目的是监测建筑物在施工期间以及后续各个阶段的沉降状态和工作情况，并为建设单位、设计单位和施工单位提供准确可靠的建筑物动态沉降数据，以便在发生不正常现象时，使各方能及时分析原因，采取措施，防止事故发生，确保工程质量安全。

三、执行的主要技术标准在沉降观测的作业过程中，严格按照下列规范执行：《建筑变形测量规范》JGJ8-2007《国家一、二等水准测量规范》GB12897-2006《建筑地基基础设计规范》GB5007-2002四、基准点和沉降观测点的布设4.1、基准点的布设基准点是沉降观测起始数据的基本控制点，为保证观测值的高可靠性，在施工区附近（变形区外）共埋设沉降观测使用的2个水准基点,编号分别为BM1,BM2。

详见附录2(基准点及观测点示意图) 。

其高程系统为独立高程，其中BM1高程值为甲方提供的绝对高程，BM2高程值是以BM1为基准，用高精度水准仪引测计算而来。

4.2、沉降观测点的布设沉降观测点的布设：沉降观测点根据设计院的图纸要求,布设于地上首层位置，共布设12个观测点，其编号为1、2、3、4、5、6、7、8、9、10、11、12。

一、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。

在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。

2、观测时间的要求建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测不是得不到原始数据，而是整个观测得不到完整的观测意义。

其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

3、观测点的要求为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。

一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15--30米为宜，均匀地分布在建筑物的周围。

通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。

埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。

4、沉降观测的自始至终要遵循“五定”原则所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。

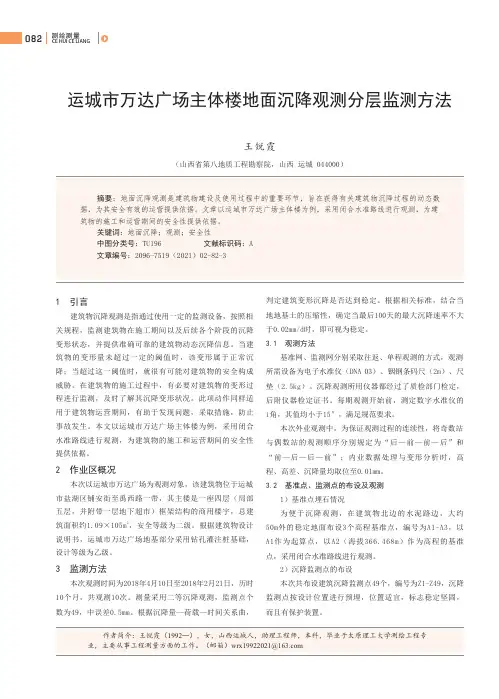

1 引言建筑物沉降观测是指通过使用一定的监测设备，按照相关规程，监测建筑物在施工期间以及后续各个阶段的沉降变形状态，并提供准确可靠的建筑物动态沉降信息。

当建筑物的变形量未超过一定的阈值时，该变形属于正常沉降；当超过这一阈值时，就很有可能对建筑物的安全构成威胁。

在建筑物的施工过程中，有必要对建筑物的变形过程进行监测，及时了解其沉降变形状况。

此项动作同样适用于建筑物运营期间，有助于发现问题，采取措施，防止事故发生。

本文以运城市万达广场主体楼为例，采用闭合水准路线进行观测，为建筑物的施工和运营期间的安全性提供依据。

2 作业区概况本次以运城市万达广场为观测对象，该建筑物位于运城市盐湖区铺安街至禹西路一带，其主楼是一座四层（局部五层，并附带一层地下超市）框架结构的商用楼宇，总建2筑面积约1.09×105m ，安全等级为二级。

根据建筑物设计说明书，运城市万达广场地基部分采用钻孔灌注桩基础，设计等级为乙级。

3 监测方法本次观测时间为2018年4月10日至2018年2月21日，历时10个月，共观测10次。

测量采用二等沉降观测，监测点个数为49，中误差0.5mm。

根据沉降量—荷载—时间关系曲，判定建筑变形沉降是否达到稳定。

根据相关标准，结合当地地基土的压缩性，确定当最后100天的最大沉降速率不大于0.02mm/d 时，即可视为稳定。

3.1 观测方法基准网、监测网分别采取往返、单程观测的方式，观测所需设备为电子水准仪（DNA03）、铟钢条码尺（2m）、尺垫（2.5kg）。

沉降观测所用仪器都经过了质检部门检定，后附仪器检定证书。

每期观测开始前，测定数字水准仪的i 角，其值均小于15″，满足规范要求。

本次外业观测中，为保证观测过程的连续性，将奇数站与偶数站的观测顺序分别规定为“后—前—前—后”和“前—后—后—前”；内业数据处理与变形分析时，高程、高差、沉降量均取位至0.01mm。

3.2 基准点、监测点的布设及观测1）基准点埋石情况为便于沉降观测，在建筑物北边的水泥路边，大约50m 外的稳定地面布设3个高程基准点，编号为A1-A3，以A1作为起算点，以A2（海拔366.468m）作为高程的基准点，采用闭合水准路线进行观测。

建筑工程沉降观测规范建筑工程的沉降观测是确保工程质量和安全的重要环节。

为了规范沉降观测工作，提高观测数据的准确性和可比性，制定一套沉降观测规范是非常必要的。

本文将按照沉降观测规范的要求，对沉降观测的相关内容进行详细阐述。

一、引言建筑工程的沉降观测是为了掌握土地基础在施工和使用过程中的沉降变形情况，以便及时采取相应的措施，保证工程的稳定性和安全性。

沉降观测规范将覆盖观测方法、仪器设备选择、观测频率、数据处理等方面的内容，以确保观测结果的科学性和可靠性。

二、沉降观测方法1. 硬铁或聚丙烯管法硬铁或聚丙烯管法是常用的沉降观测方法之一。

在施工前，需在监测点周围埋设管道，每隔一定距离安装深度计和水平仪，测量沉降的深度和倾斜情况。

观测过程中，需要记录观测点的坐标和周围环境变化。

2. 水准测量法水准测量法是衡量建筑物相对高度差的方法，也可用于测量沉降。

观测过程中，需设置基准点和观测点，通过水准仪和测量杆等设备进行测量。

观测数据要准确记录，以便后续的数据处理和分析。

三、仪器设备选择1. 沉降仪沉降仪是沉降观测中最常用的仪器之一。

在选择沉降仪时，应考虑其精度、灵敏度和稳定性等因素。

常见的沉降仪有水准仪、高程仪和探地雷达等。

2. 数据记录仪数据记录仪用于记录观测数据，并可进行实时监测。

在选择数据记录仪时，需考虑其存储容量、数据传输方式和电源供应等因素。

同时，数据记录仪的设置和操作要符合相关规范和要求。

四、观测频率观测频率是指进行沉降观测的时间间隔。

根据不同工程的要求和具体情况，观测频率可以有所调整。

一般来说，在施工期间观测频率要高于使用期，重要建筑物的观测频率应更高。

五、数据处理1. 数据的采集和记录在沉降观测过程中，要使用合适的仪器设备采集数据，并准确记录下来。

观测数据应包括观测点的坐标、测量时间、观测数值等信息。

2. 数据分析观测数据的分析是确保观测结果准确性和可靠性的关键环节。

应借助专业软件进行数据处理，包括数据平滑、插值分析、趋势分析等。

沉降观测与使用维护８．１．１加层房屋投入使用后，应在施工沉降观测的基础上继续进行观测，第一年不少于４次，第二年不少于２次，以后每年１次，直到下沉稳定为止。

８．１．２观测时宜固定测量工具，固定测量人员，严格校验仪器。

并应记录测量仪器号、观测时间和气象资料，保存好观测数据，测量人员应签名。

８．１．３测量精度宜采用Ⅱ级水准仪测量，视线长度为２０～３０ｍ；视线高度不应低于０．３ｍ，测量应采用闭合法。

８．１．４加层房屋建在软弱地基上时，除定期观测本身的沉降情况外，尚应观测其相邻房屋的沉降情况。

沉降观测次数可适当增加。

８．１．５沉降观测中，当发现房屋出现不均匀沉降或砖房发生裂缝，应及时通知设计单位会同研究，采取地基加固处理措施。

沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。

通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。

一、相关规范及规范性文件要求经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008年5月1日起实施。

其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文，必须严格执行。

《建筑变形测量规范》（JGJ8-2007）为行业标准，自2008年3月1日起实施。

其中，第3.0.1、3.0.11条为强制性条文，必须严格执行。

原《工程测量规范》（GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。

此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于2006年6月1日起实施，是目前省内建筑物沉降观测参考的主要规范依据。

二、沉降观测的对象根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要求，下列建筑物在施工及使用期间需进行沉降观测：A、地基基础设计等级为甲级的建筑物；B、复合地基或软弱地基上的设计等级为乙级的建筑物；C、加层、扩建建筑物；D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物；E、需要积累建筑经验或进行设计反分析的工程；F、创优工程。

主体沉降观测点的布置和要求1. 前言说到建筑，大家都知道一栋大楼的基础有多重要。

就像我们说“根深叶茂”，只有基础扎实，才能撑起高楼大厦。

不过，有时候大楼的“脊梁”也会遇到些小麻烦，像沉降这种事儿。

这时候，咱们就得有个好的观测方案来监测沉降情况了。

今天咱们就聊聊，怎样布置这些观测点，让我们的建筑不再“东倒西歪”。

2. 观测点的布置2.1 选择位置首先，选观测点的位置可是个技术活儿！这就像挑选好朋友，不能只看表面，得深入了解。

一般来说，观测点最好布置在建筑的四周，特别是那些容易沉降的地方，比如靠近墙角、基础较弱的地方。

再者，别忘了看看周围的地形，山高水低，可能会影响沉降的情况哦。

2.2 点的数量接下来，咱们得考虑点的数量。

一个观测点就像一只耳朵，听不到全貌。

一般来说，关键位置要多布置几个点，这样才能更准确地捕捉到沉降的“脉搏”。

通常每栋大楼至少要有四到六个点，如果是特别高的建筑，甚至得多几个。

想象一下，像打麻花一样，越多越稳，才能不怕风吹雨打。

3. 观测要求3.1 精度要求观测的精度可是关键，这就像做菜时盐的量，太多太少都不好。

我们一般要求观测点的沉降精度在毫米级别，这样才能及时发现问题，避免“大事化小，小事化无”。

如果精度不够，那简直是跟开玩笑似的，后果可想而知。

3.2 记录频率再说说记录的频率。

监测可不能“隔三差五”，不然就像养花不浇水，迟早要枯萎。

建议每隔一两天就要记录一次，特别是在大雨后或土壤松动的时候，更要加倍关注。

只有做到及时监测，才能在问题出现的第一时间采取措施，避免损失。

4. 结尾总之，沉降观测点的布置就像是为建筑的健康把脉，咱们可不能大意。

选对位置、保证数量、精确记录，这些环环相扣，缺一不可。

就像古人说的，“欲穷千里目，更上一层楼”，只有做好基础工作，才能让我们的建筑稳稳当当地矗立于天地之间。

希望今天的分享，能让大家对沉降观测点有个更直观的了解。

咱们常说，做事要细致入微，特别是在建筑这种事儿上，马虎可是不行的。

建（构）筑物沉降观测点的设置与观测要点丙级场地和地基条件简单，荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物;次要的轻型建筑物若工程明显为地基基础设计等级丙级的建筑物（如地基条件较好的6层住宅楼等），就不需要沉降观测（创优工程除外）。

若不能确定地基基础设计等级，或者有疑问，就请设计单位明确是否需要沉降观测，并请书面答复或者写入图纸会审记录中。

三、沉降观测点的布设建筑物确定需要进行沉降观测之后，在工程开工之初，应根据设计图纸的安排做好沉降观测策划工作、制定沉降观测方案，对于符合条件的应委托有资质的单位观测，适时埋设观测点。

根据《建筑物沉降观测方法》DGJ32/J18-2006和《建筑变形测量规范》J GJ8-2007的要求，沉降观测点应布设在能全面反映建筑物地基变形特征的点位，砌筑小阴井加以保护，宜选在下列位置：A、建筑物的四角、大转角及沿外墙每10~15m处或每隔2～3根柱基上；B、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧，不同地质条件、不同荷载分布、不同基础类型、不同基础埋深、不同上部结构、建筑裂缝、后浇带、沉降缝和伸缩缝的两侧，人工地基与天然地基接壤处及填挖方分界处；C、宽度大于或等于15米，或宽度小于15米但地质条件复杂以及膨胀土地区的建筑物的承重内隔（纵）墙设内墙点，以及框架、框剪、框筒、筒中筒结构体系的楼、电梯井和中心筒处；D、筏基、箱基的四角和中部位置处；E、多层砌体房屋纵墙间距6~10米横墙对应墙端处；F、框架结构建筑的每个或部分柱基上或沿纵横墙轴线上，以及可能产生较大不均匀沉降的相邻柱基处；G、高层建筑横向和纵向两个方向对应尽端处；H、邻近堆置重物处、受振动有显著影响的部位及基础下的暗滨（沟）处；I、重型设备基础和动力设备基础的四角、基础形式或埋深改变处以及地质条件变化处两侧；J、对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸构筑物，应设在沿周边在与基础轴线相交的对称位置上，点数不少于4个。

北城·帝景博苑小区1～7#住宅楼主体沉降观测方案编制人：审核人：审批人：编制单位：河北宏星检测技术服务有限责任公司编制日期：2015年07月21日目录一、工程概况 (1)二、观测目的 (1)三、观测依据 (1)四、主要技术指标 (2)五、观测范围及项目 (3)六、观测仪器设备及人员 (3)七、观测要求及点位布设 (3)八、观测方法 (4)九、监测频率 (5)十、计算及分析 (6)十一、所需要的配合工作 (6)附录A、控制点及检测点平面布置图 (8)附录B、观测单位资质概况 (9)1一、工程概况1、工程名称：北城·帝景博苑小区1～7#住宅楼2、工程地点：廊坊市文安县3、基础设计等级：1～7#楼基础设计等级均为乙级4、建筑物概况：楼号层数基础形式结构形式楼高（m）1# 18/-1 筏板基础剪力墙结构2# 18/-1 筏板基础剪力墙结构3# 18/-1 筏板基础剪力墙结构4# 18/-1 筏板基础剪力墙结构5# 18/-1 筏板基础剪力墙结构6# 18/-1 筏板基础剪力墙结构7# 18/-1 筏板基础剪力墙结构5、建设单位：河北北城房地产开发有限公司6、设计单位：河北易筑工程设计有限公司二、观测目的沉降观测的主要目的是监测建筑物在施工期间以及后续各个阶段的沉降状态和工作情况，并为建设单位、设计单位和施工单位提供准确可靠的建筑物动态沉降数据，以便在发生不正常现象时，使各方能及时分析原因，采取措施，防止事故发生，确保工程质量安全。

三、观测依据1、设计图纸及相关技术资料。

2、《建筑变形测量规范》JGJ8-20073、《国家一、二等水准测量规范》GB/T 12897-20064、《建筑地基基础工程施工质量验收规范》GB50026-20075、廊坊市建设工程质量监督站发布的《关于加强建筑工程变形观测监督管理的通知》中相关规定。

四、主要技术指标1、依据《建筑变形测量规范》中规定和设计、施工文件要求，变形观测的观测精度定为二级，即变形观测点的观测精度：沉降观测观测点测站高差中误差为±0.5mm，以二倍中误差最为极限误差。

主体沉降观测取值主体沉降观测是指对地面、建筑物或其他工程结构进行的沉降观测。

主体沉降观测取值是指在进行主体沉降观测时所得到的数值结果。

这些数值结果可以用来评估地面或建筑物的稳定性和安全性，以及预测未来可能发生的变化。

主体沉降观测取值通常以毫米或厘米为单位。

在进行沉降观测时，观测人员会选择合适的观测点，并使用专业的仪器进行测量。

观测点的选择通常考虑到地质条件、结构特点和观测的目的等因素。

观测人员会定期对选定的观测点进行测量，并记录下所得到的沉降观测取值。

主体沉降观测取值可以反映出地下土层的压缩、沉降或膨胀等变化情况。

地下土层的变化可能是由于地下水位变化、土壤物理性质改变、地下工程施工等原因引起的。

通过对主体沉降观测取值的分析，可以评估地下土层的稳定性和工程结构的安全性。

主体沉降观测取值的分析通常包括以下几个方面：1. 沉降速率：主体沉降观测取值可以用来计算沉降速率，即单位时间内的沉降量。

通过对沉降速率的分析，可以评估地下土层的稳定性和工程结构的安全性。

如果沉降速率较大，可能需要采取相应的措施来加固地基或建筑物。

2. 沉降分布：主体沉降观测取值可以用来研究沉降的分布情况。

通过对沉降分布的分析，可以了解地下土层的变化规律，并预测未来可能发生的变化。

如果沉降分布不均匀，可能需要采取相应的措施来调整地基或建筑物。

3. 沉降趋势：主体沉降观测取值可以用来研究沉降的趋势。

通过对沉降趋势的分析，可以预测未来可能发生的变化，并采取相应的措施来防止或减轻沉降的影响。

主体沉降观测取值的应用非常广泛。

在土木工程中，主体沉降观测取值可以用来评估地基的稳定性和建筑物的安全性。

在地质勘探中，主体沉降观测取值可以用来研究地下土层的变化情况。

在地下工程中，主体沉降观测取值可以用来监测地下水位的变化和地下工程施工的影响。

主体沉降观测取值是评估地面或建筑物稳定性和安全性的重要依据。

通过对主体沉降观测取值的分析，可以了解地下土层的变化情况，预测未来可能发生的变化，并采取相应的措施来保证工程的安全性。
