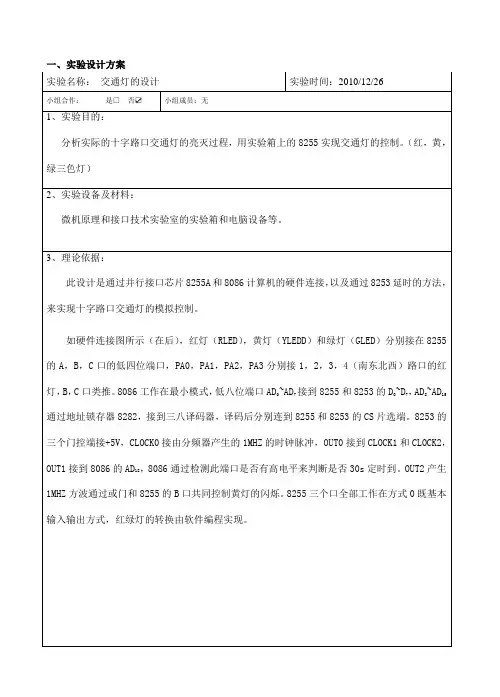

微机原理课程设计-交通灯设计
交通灯控制实验
一、实验目的：
通过并行接口8255实现十字路口交通灯的模拟控制，进一步掌握对并行口的使用。
1.掌握8255A方式0的使用与编程
2.PC机及配套的接口电路实验装置
3.IC芯片：8255A应用
二、实验设备：
PC机及配套的接口电路实验装置
IC芯片：8255A
三、实验内容：
1.方案设计
(1)L6、L5、L4作为南北路口的交通灯与PA6、PA5、PA4相连，L2、L1、L0作为东西路口的交通灯与PA2、PA1、PA0相连，编程使六个灯按交通灯变化规律燃灭。
发光二极管“0”为亮，“1”为灭。
状态P
A
7
P
A
6
P
A
5
P
A
4
PA
3
PA
2
PA
1
P
A
PA 状态说明
0 0 0 0 0 0 0 0 0 00 关灯
1 0 0 0 1 0 1 0 0 14 南北：红
东西：绿
2 0 0 0 1 0 0 1 0 12 南北：红
东西：黄
3 0 0 0 1 0 0 0 0 10 南北：红
东西：关
4 0 1 0 0 0 0 0 1 41 南北：绿
东西：红
5 0 0 1 0 0 0 0 1 21 南北：黄
东西：红
6 0 0 0 0 0 0 0 1 01 南北：关
东西：红
其中状态1和4持续30秒，其他状态持续0.5
秒，又状态2和3，状态5和6之间各循环5次。
整个控制过程，要按照上面的流程，依次把相应的控制码输出到端口A ，6个交通灯就能够按照要求实现交通管理。
状态变换的流程图为： (2)编程与运行 构造整个流程对灯光进行控制的代码表： 14，12，10，12，10，12，10，12，10，12，10，41，21，01，21，01，21，01，21，01，21，01 以上均为十六进制且假设黄灯闪动5次。
程序依次从代码表中取出控制码输出到端口A ，输出“14H ”和“41H ”后延时30秒，输出其他码后延时0.5秒，整个过程循环进行。
假设8255A 的口地址为304H-307H 。
2.电路原理图
3 2 1
4
5 6
3.程序流程图：
否，短
4.源程序代码：
DATA SEGMENT
TIME1 EQO 10
TIME2 EQO 80
OUT_CODE DB 14H,5 DUP(12H,10H),41H,5 DUP(21H,01H),0
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START: MOV AX,DATA
MOV DS,AX
MOV DX,307H ;控制字端口地址送DX
MOV AL,80H ;送方式字
OUT DX,AL
MOV DX,304H ;端口A的输出端送DX
LPPO0: LEA SI. OUT_CODE ;数据段
LPPO1:MOV AL,[SI]
AND AL,AL
JZ LOOP0
OUT DX,AL
INC SI
MOV CX,TIME1 ；短延时
TEST AL,44H ；测码字为14H或41H?
JZ DELAY1 ；均非
MOV CX,TIME2 ；长延时
DELAY1:PUSH CX ；延时程序
PUSH AX
MOV CX,0040H
A1: MOV AX,056CH
A2: DEC AX
JNZ A2
LOOP A1
POP AX
POP CX
LOOP DELAY1
MOV AH,0BH ；检测是否有键盘输入
INT 21H
AND AL,AL
JZ LOOP1
XOR AL,AL ；关灯退出
OUT DX,AL
MOV AH,4CH ；返回DOS系统
INT 21H
CODE ENDS
END START
四、心得体会：
经过本次微机原理课程设计，我了解了汇编综合性实验的整体设计思路与实验流图。
通过参阅书籍及电子文档，在编写程序和设计硬件电路中，我对课堂上学到的理论知识有了更深的理解，并且应用到实际上去。
而且在运用到实际的过程中，通过发现问题、改正问题，继而解决问题。
在接口电路方面，开始做接口实验的时候自己对这些芯片还不是很熟悉，后来查阅实验指导书并结合平时自己做实验的经历，慢慢的我能够对这些芯片进行编程使用。
五、参考文献
[1] 朱定华微机原理、汇编与接口技术
清华大学出版社2007
[2] 赵欢微机原理与应用实训高等教育出版社2005
[3] 邹道胜微机原理实验指导华中科技大学出版社2009。
