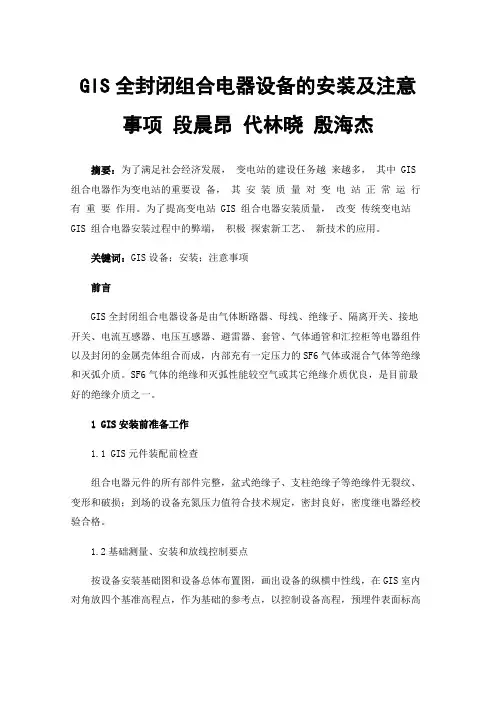

GIS全封闭组合电器设备的安装及注意事项段晨昂代林晓殷海杰摘要:为了满足社会经济发展,变电站的建设任务越来越多,其中 GIS 组合电器作为变电站的重要设备,其安装质量对变电站正常运行有重要作用。
为了提高变电站 GIS 组合电器安装质量,改变传统变电站GIS 组合电器安装过程中的弊端,积极探索新工艺、新技术的应用。
关键词:GIS设备;安装;注意事项前言GIS全封闭组合电器设备是由气体断路器、母线、绝缘子、隔离开关、接地开关、电流互感器、电压互感器、避雷器、套管、气体通管和汇控柜等电器组件以及封闭的金属壳体组合而成,内部充有一定压力的SF6气体或混合气体等绝缘和灭弧介质。
SF6气体的绝缘和灭弧性能较空气或其它绝缘介质优良,是目前最好的绝缘介质之一。
1 GIS安装前准备工作1.1 GIS元件装配前检查组合电器元件的所有部件完整,盆式绝缘子、支柱绝缘子等绝缘件无裂纹、变形和破损;到场的设备充氮压力值符合技术规定,密封良好,密度继电器经校验合格。
1.2基础测量、安装和放线控制要点按设备安装基础图和设备总体布置图,画出设备的纵横中性线,在GIS室内对角放四个基准高程点,作为基础的参考点,以控制设备高程,预埋件表面标高误差:相邻预埋件控制在2mm以内,全部预埋件控制在5mm以内;断路器纵横轴线误差控制在5mm以内。
1.3现场环境控制要点由于SF6气体对于水分和灰尘等杂质极为敏感,对现场安装的环境控制要求非常严格。
在北方地区安装环境除空气的相对湿度日平均不大于80%,水蒸气压力日平均不大于1.88kPa(20℃)外,重点要做好防尘工作,GIS设备安装室内铺油布,所有门窗空洞进行封堵,安装期间严格控制现场的人员数量,现场每天专人清扫,以确保场地洁净;进入现场人员穿一次性鞋套,安装人员戴口罩和一次性帽子。
室外设置一个临时工装车间进行母线桶的清理,温度可控制在5℃以上;设置一个无顶盖可移动小车间用于清理出线套管端部,防止灰尘进入。

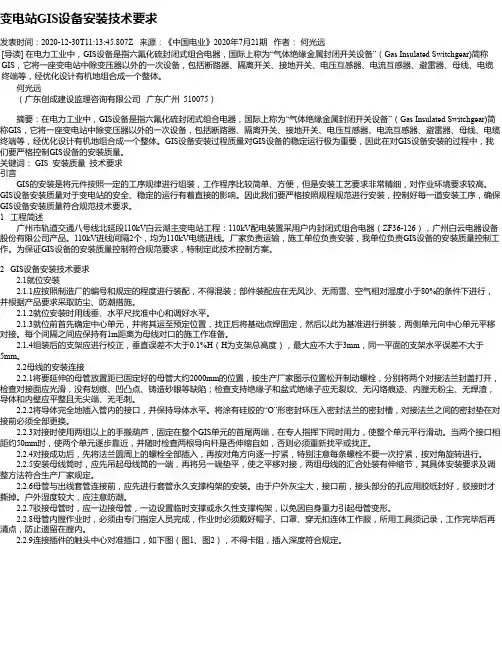

变电站GIS设备安装技术要求发表时间:2020-12-30T11:13:45.807Z 来源:《中国电业》2020年7月21期作者:何光远[导读] 在电力工业中,GIS设备是指六氟化硫封闭式组合电器,国际上称为“气体绝缘金属封闭开关设备”(Gas Insulated Switchgear)简称GIS,它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端等,经优化设计有机地组合成一个整体。
何光远(广东创成建设监理咨询有限公司广东广州 510075)摘要:在电力工业中,GIS设备是指六氟化硫封闭式组合电器,国际上称为“气体绝缘金属封闭开关设备”(Gas Insulated Switchgear)简称GIS,它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端等,经优化设计有机地组合成一个整体。
GIS设备安装过程质量对GIS设备的稳定运行极为重要,因此在对GIS设备安装的过程中,我们要严格控制GIS设备的安装质量。
关键词: GIS 安装质量技术要求引言GIS的安装是将元件按照一定的工序规律进行组装,工作程序比较简单、方便,但是安装工艺要求非常精细,对作业环境要求较高。
GIS设备安装质量对于变电站的安全、稳定的运行有着直接的影响。
因此我们要严格按照规程规范进行安装,控制好每一道安装工序,确保GIS设备安装质量符合规范技术要求。
1 工程简述广州市轨道交通八号线北延段110kV白云湖主变电站工程:110kV配电装置采用户内封闭式组合电器(ZF36-126),广州白云电器设备股份有限公司产品。
110kV进线间隔2个,均为110kV电缆进线。
厂家负责运输,施工单位负责安装,我单位负责GIS设备的安装质量控制工作。
为保证GIS设备的安装质量控制符合规范要求,特制定此技术控制方案。
2 GIS设备安装技术要求2.1就位安装2.1.1应按照制造厂的编号和规定的程度进行装配,不得混装;部件装配应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行,并根据产品要求采取防尘、防潮措施。
110KV GIS组合电器安装作业指导书110KV GIS组合电器安装作业指导书一、引言本作业指导书旨在为110KV GIS(气体绝缘开关设备)组合电器的安装提供详细指导,确保安装过程顺利进行,并保证设备的正常运行和安全性。
本指导书适用于110KV GIS组合电器的安装作业。
二、安装前准备1. 安全措施在进行安装作业之前,必须确保所有参与人员已经接受相关安全培训,并严格遵守安全操作规程。
所有安装人员必须佩戴个人防护装备,如安全帽、安全鞋、防护手套等。
2. 工具和设备准备准备好所需的工具和设备,包括但不限于螺丝刀、扳手、电缆夹具、测量仪器等。
确保这些工具和设备处于良好状态,并经过检查和校准。
3. 施工图纸和技术文件准备好110KV GIS组合电器的施工图纸和相关技术文件,包括设备的布置图、接线图、设备参数等。
施工图纸和技术文件应由专业人员编制,并经过审核和批准。
4. 施工场地准备确保施工场地符合安装要求,包括地基平整、通风良好、无积水等。
清理施工场地,确保没有杂物和障碍物影响安装作业。
三、安装步骤1. 基础安装根据施工图纸和技术文件的要求,进行基础的安装工作。
首先,测量和标记基础的位置和尺寸。
然后进行基础的挖掘和浇筑工作,确保基础的稳固性和平整性。
2. 设备安装根据施工图纸和技术文件的要求,进行设备的安装工作。
首先,将设备运送到施工现场,并进行检查,确保设备完好无损。
然后,根据设备的布置图,将设备安装到基础上,并进行固定和连接。
3. 接线和调试根据施工图纸和技术文件的要求,进行设备的接线和调试工作。
首先,根据接线图进行设备的接线工作,确保接线正确无误。
然后,进行设备的调试工作,包括电气参数的调整和测试,确保设备的正常运行。
4. 安全检查和验收在安装完成后,进行安全检查和验收工作。
首先,对设备进行全面的安全检查,包括设备的外观、接线、绝缘等方面。
然后,进行设备的功能测试和性能测试,确保设备满足相关标准和要求。
户内GIS设备吊装方式的探讨摘要:GIS设备具有可靠性高、占地面积小等优点,随着制造技术的成熟,GIS 设备广泛应用于沿海地区变电站设计中,为提高电力系统供电可靠性发挥了重要作用。
户内GIS设备安装检修起吊设备通常有桥式吊车及吊钩加电动葫芦两种,本文介绍了这两种吊装方式的技术特点,为户内变电站设计及施工提供参考。
关键词:户内变电站、GIS设备、吊装、桥式吊车、吊钩、电动葫芦1.GIS设备特点及应用GIS设备是气体绝缘金属封闭开关设备的简称,是把各设备元件按照电气主接线的要求依次连接组合成一个整体,并全部封闭于充满SF6绝缘气体灭弧介质的接地金属外壳中。
GIS设备具有以下特点:占地面积和空间小,运行可靠性高,运行维护工作量小,环境友好,适应性强,安装调试容易[1]。
GIS设备主要应用于下列情况110kV及以上电网:深入城市内变电站,布置场所特别狭窄地区,地下式配电装置,重污秽地区,高海拔地区,高列度地震区[1]。
《南方电网35kV~500kV变电站装备技术导则(变电一次分册)》[2]明确规定,220kV变电站在城市中心区和大风区(最大设计风速超过35m/s)应采用户内GIS布置;在大气严重污秽地区、场地受限、高抗震设防烈度、高海拔环境条件下,经技术经济论证后可采用户内GIS布置。
南网公司发布的保底变电站应选用户内布置,沿海地区(沿海岸线50公里以内)变电站应选用户内布置。
目前户内布置的110kV及以上设备均采用GIS设备。
2.GIS设备的吊装2.1建筑物高度由于GIS设备需要严格控制安装现场的环境条件,对环境湿度、空气洁净度及粉尘有严格的要求,户外场地难以满足GIS安装环境的要求,因此GIS设备多用于户内布置,仅将架空进出线套管布置在户外设备平台。
户内GIS设备本体的吊装对建筑物净空高度提出要求。
对于目前常用GIS设备厂家的产品,220kVGIS搬运通道上方设备最高尺寸为4.3m,110kVGIS搬运通道上方设备最高尺寸为3.8m。

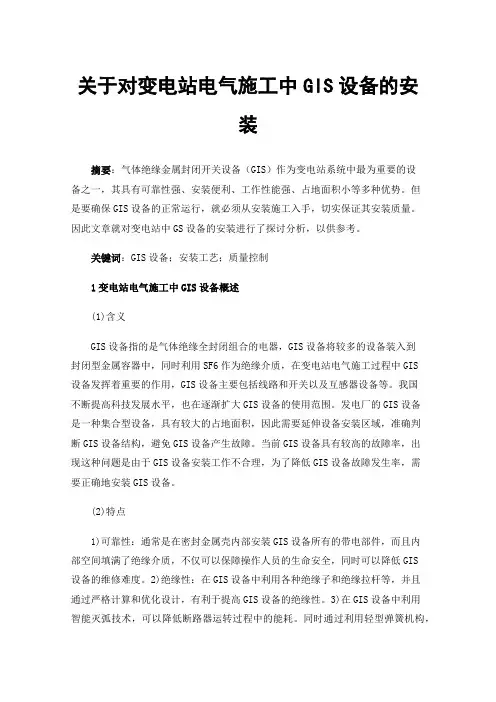

关于对变电站电气施工中GIS设备的安装摘要:气体绝缘金属封闭开关设备(GIS)作为变电站系统中最为重要的设备之一,其具有可靠性强、安装便利、工作性能强、占地面积小等多种优势。
但是要确保GIS设备的正常运行,就必须从安装施工入手,切实保证其安装质量。
因此文章就对变电站中GS设备的安装进行了探讨分析,以供参考。
关键词:GIS设备;安装工艺;质量控制1变电站电气施工中GIS设备概述(1)含义GIS设备指的是气体绝缘全封闭组合的电器,GIS设备将较多的设备装入到封闭型金属容器中,同时利用SF6作为绝缘介质,在变电站电气施工过程中GIS设备发挥着重要的作用,GIS设备主要包括线路和开关以及互感器设备等。
我国不断提高科技发展水平,也在逐渐扩大GIS设备的使用范围。
发电厂的GIS设备是一种集合型设备,具有较大的占地面积,因此需要延伸设备安装区域,准确判断GIS设备结构,避免GIS设备产生故障。
当前GIS设备具有较高的故障率,出现这种问题是由于GIS设备安装工作不合理,为了降低GIS设备故障发生率,需要正确地安装GIS设备。
(2)特点1)可靠性:通常是在密封金属壳内部安装GIS设备所有的带电部件,而且内部空间填满了绝缘介质,不仅可以保障操作人员的生命安全,同时可以降低GIS设备的维修难度。
2)绝缘性:在GIS设备中利用各种绝缘子和绝缘拉杆等,并且通过严格计算和优化设计,有利于提高GIS设备的绝缘性。
3)在GIS设备中利用智能灭弧技术,可以降低断路器运转过程中的能耗。
同时通过利用轻型弹簧机构,可以避免发生漏油问题,有利于高效利用GIS设备。
4)GIS设备壳体结构主要是利用无缝合金铝管和冷翻边工艺[1]。
有利于提高操作人员焊接工作的便利性,同时可以保障焊接质量,改善电网分布,有利于不断减小设备外形尺寸,节省整体空间。
5)GIS设备和涡流发热元件主要是利用铝合金材料,铝合金具有抗腐蚀性,因此可以减少涡流损耗。
6)利用金属壳体全面包裹GIS设备的所有部件,因此有效抵御外界因素,同时可以降低海拔的影响,在任何环境中都可以发挥出GIS设备的作用。
GIS安装方案范文GIS(地理信息系统)是一种利用计算机技术对地理空间数据进行采集、储存、管理、分析和展示的系统工具。
在现代社会中,GIS已经广泛应用于土地利用规划、环境保护、自然灾害防治、交通管理等领域,成为重要的决策支持工具。
本文将针对GIS的安装方案进行详细阐述,以期为相关单位和个人提供参考。
一、前期准备1.硬件要求:在安装GIS系统之前,首先要确定计算机硬件是否符合系统要求。
一般来说,GIS系统对计算机的配置要求较高,包括CPU、内存、显卡等。
具体的硬件要求可以在GIS系统的官方网站上查找。
2.软件准备:在安装GIS系统之前,还需要确定计算机上是否已经安装了必要的软件。
比如操作系统、数据库软件等。
如果没有安装相关软件,需要提前进行安装。
4.人员准备:在安装GIS系统时,需要有专业人员进行操作,以确保安装过程顺利进行。
如果没有相关专业人员,可以考虑进行系统培训或请专业人员提供技术支持。
二、安装步骤3.配置GIS系统:安装完成后,需要进行系统配置。
比如设置地图投影方式、坐标系统、语言等。
根据实际需要进行相关配置,以确保系统的稳定运行。
4.导入数据:安装完成系统配置后,需要将准备好的地理空间数据导入到系统中。
可以通过导入文件、数据链接等方式进行数据导入。
5.运行系统:数据导入完成后,运行GIS系统,开始进行数据分析、展示等操作。
在系统运行过程中,需要注意监控系统运行情况,及时处理系统出现的问题。
6.系统优化:在系统运行过程中,可以根据实际需求进行系统优化。
比如调整系统参数、增加硬件设备等,以提高系统性能和稳定性。
三、注意事项1.安全性:在安装GIS系统时,需要注意系统安全性。
可以考虑安装防病毒软件、设置防火墙等措施,以保护系统数据安全。
2.数据备份:在进行数据导入和系统配置之前,需要提前进行数据备份。
以防止数据丢失或损坏,保障数据的完整性。
3.版权问题:在使用GIS系统时,需遵守相关的软件使用许可协议,确保系统的合法性。

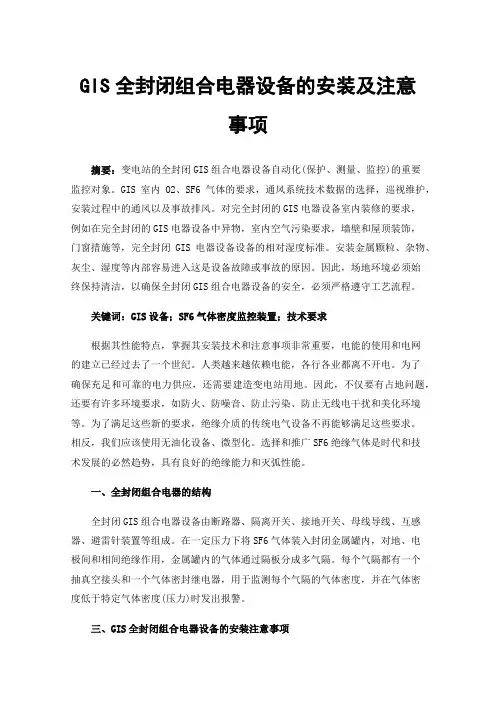

GIS全封闭组合电器设备的安装及注意事项摘要:变电站的全封闭GIS组合电器设备自动化(保护、测量、监控)的重要监控对象。
GIS室内O2、SF6气体的要求,通风系统技术数据的选择,巡视维护,安装过程中的通风以及事故排风。
对完全封闭的GIS电器设备室内装修的要求,例如在完全封闭的GIS电器设备中异物,室内空气污染要求,墙壁和屋顶装饰,门窗措施等,完全封闭GIS电器设备设备的相对湿度标准。
安装金属颗粒、杂物、灰尘、湿度等内部容易进入这是设备故障或事故的原因。
因此,场地环境必须始终保持清洁,以确保全封闭GIS组合电器设备的安全,必须严格遵守工艺流程。
关键词:GIS设备;SF6气体密度监控装置;技术要求根据其性能特点,掌握其安装技术和注意事项非常重要,电能的使用和电网的建立已经过去了一个世纪。
人类越来越依赖电能,各行各业都离不开电。
为了确保充足和可靠的电力供应,还需要建造变电站用地。
因此,不仅要有占地问题,还要有许多环境要求,如防火、防噪音、防止污染、防止无线电干扰和美化环境等。
为了满足这些新的要求,绝缘介质的传统电气设备不再能够满足这些要求。
相反,我们应该使用无油化设备、微型化。
选择和推广SF6绝缘气体是时代和技术发展的必然趋势,具有良好的绝缘能力和灭弧性能。
一、全封闭组合电器的结构全封闭GIS组合电器设备由断路器、隔离开关、接地开关、母线导线、互感器、避雷针装置等组成。
在一定压力下将SF6气体装入封闭金属罐内,对地、电极间和相间绝缘作用,金属罐内的气体通过隔板分成多气隔。
每个气隔都有一个抽真空接头和一个气体密封继电器,用于监测每个气隔的气体密度,并在气体密度低于特定气体密度(压力)时发出报警。
三、GIS全封闭组合电器设备的安装注意事项据近几年的运行事故统计,40%以上的事故是制造和安装问题造成的,其中包括现场设施清洁工作不到位,造成的事故如异物、杂物、灰尘等进入设备,它们约占GIS全封闭组合电器设备的13%,进入的安装质量直接影响设备的安全运行和寿命。

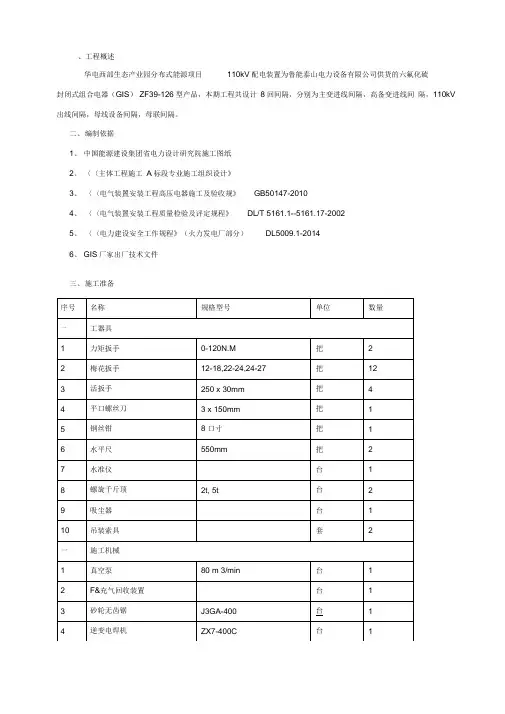

、工程概述华电西部生态产业园分布式能源项目110kV配电装置为鲁能泰山电力设备有限公司供货的六氟化硫封闭式组合电器(GIS) ZF39-126型产品,本期工程共设计8回间隔,分别为主变进线间隔,高备变进线间隔,110kV 出线间隔,母线设备间隔,母联间隔。
二、编制依据1、中国能源建设集团省电力设计研究院施工图纸2、〈〈主体工程施工A标段专业施工组织设计》3、〈〈电气装置安装工程高压电器施工及验收规》GB50147-20104、〈〈电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20025、〈〈电力建设安全工作规程》(火力发电厂部分)DL5009.1-20146、GIS厂家出厂技术文件三、施工准备四、主要施工方案1、设备依次就位,注意间隔组装顺序及对设备的保护。
2、固定一组安装及起重人员负责整个配电装置的吊装工作。
3、按照厂家的说明书及规要求对各设备进行安装、调试。
调试后设备的性能及参数应符合国家标准及设备出厂技术文件的要求,对需要厂家现场调试的设备由厂家到现场后一次调试完毕。
4、每日安装前必须清理作业现场并根据当日安装容提前准备好安装工具及辅消材料,安装结束后必须对安装工具进行清点,并对现场进行清理,确定当日装配容。
5、安装过程中要特别小心,防止灰尘、杂质和潮气进入GIS本体部。
6、为防止杂质进入本体部,清理后的导体、壳体等应立即安装,外漏部分要用塑料布包裹。
对于暂时不安装的壳体、管路等,切勿将保护板取下。
密封圈种类不能混淆,要分类存放,区别使用。
密封圈在使用前要检查其外表面,不能有划伤。
不能直接由气瓶向气室充FS6气体,应经过减压阀减压。
7、所有设备均应经手动试验合格后方可进行电动试验。
8、所有安装工作必须在厂家人员指导下进行。
安装现场的相对湿度应v 80% 。
五、施工工艺流程③ GIS 元件的接线端子,插接件及载流部分应光洁 无锈蚀。
④ 各分隔气室的压力值和含水量应符合产品的技 术规定。
35kV GIS 设备安装施工方案编制单位:编制:审核:审批:编制日期:年月日目录1 编制依据及引用标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB/50148-2010)《电气装置安装工程母线装置施工及验收规范》(GB50149-2010)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-2012)《电气装置安装工程高压电器施工及验收规范》(GB 50147-2010)设计单位相关图纸《国家电网公司十八项电网重大反事故措施》(2012版);~交流金属封闭开关设备和控制设备(GB 3906-2006)《电气装置安装工程质量检验及评定规程》(DL/T5-2002)《电气装安装工程电缆线路施工及验收规范》?GB50168—2006《电气装置安装工程接地装置施工及验收规范》?GB50169—2006《电气装置安装工程电气设备交接试验标准》?GB50150—20062 工程概况及施工范围:工程概况本工程35kV配电装置采用气体绝缘金属封闭开关设备,分二段母线接线,本期共需安装35kV 气体绝缘金属封闭开关柜43面,设备间母线桥两段,设备基础槽钢已预埋。
施工范围35kV 气体绝缘金属封闭开关设备基础安装、设备清理就位,GIS设备在厂家指导下组装、调整及配合调试。
主要包括:43面35kV 气体绝缘金属封闭开关柜安装、设备间隔间的连接、母线桥安装、设备单体调试、设备系统调试、高压试验。
3.施工工艺流程及操作要点工艺流程图工艺流程图操作要点施工准备1 设备安装前应安装现场进行全面清扫、检查,具备设备进场条件。
2 基础埋件应预埋并通过验收,重复检查预埋件的相对位置尺寸、水平高差、牢固程度及接地线引出位置等是否符合设计和制造厂的技术要求。
埋件包括:1)预埋铁板埋件完成;2)电缆管线埋件完成;3)暗敷接地网扁铁埋件完成。
3 按基础设计图以及制造厂技术要求,测量出各间隔断路器、母线、控制柜等的控制中心线及受力点、并在地面上(或墙面)对其位置进行标识,再校核高程准确。

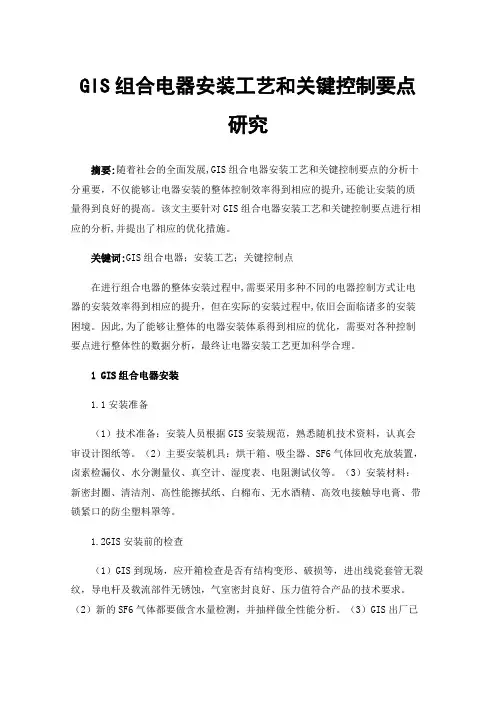

GIS组合电器安装工艺和关键控制要点研究摘要:随着社会的全面发展,GIS组合电器安装工艺和关键控制要点的分析十分重要,不仅能够让电器安装的整体控制效率得到相应的提升,还能让安装的质量得到良好的提高。
该文主要针对GIS组合电器安装工艺和关键控制要点进行相应的分析,并提出了相应的优化措施。
关键词:GIS组合电器;安装工艺;关键控制点在进行组合电器的整体安装过程中,需要采用多种不同的电器控制方式让电器的安装效率得到相应的提升,但在实际的安装过程中,依旧会面临诸多的安装困境。
因此,为了能够让整体的电器安装体系得到相应的优化,需要对各种控制要点进行整体性的数据分析,最终让电器安装工艺更加科学合理。
1 GIS组合电器安装1.1安装准备(1)技术准备:安装人员根据GIS安装规范,熟悉随机技术资料,认真会审设计图纸等。
(2)主要安装机具:烘干箱、吸尘器、SF6气体回收充放装置,卤素检漏仪、水分测量仪、真空计、湿度表、电阻测试仪等。
(3)安装材料:新密封圈、清洁剂、高性能擦拭纸、白棉布、无水酒精、高效电接触导电膏、带锁紧口的防尘塑料罩等。
1.2GIS安装前的检查(1)GIS到现场,应开箱检查是否有结构变形、破损等,进出线瓷套管无裂纹,导电杆及载流部件无锈蚀,气室密封良好、压力值符合产品的技术要求。
(2)新的SF6气体都要做含水量检测,并抽样做全性能分析。
(3)GIS出厂已充有0.05 MPa的SF6气体,打开气室时,先回收气体,再吹入干燥清洁的压缩空气,检查氧气浓度达标后,开始工作。
1.3GIS组合电器安装1.3.1安装过程中注意各间隔安装顺序(1)根据平面布置图,先将#2进出线间隔临时就位,确定以母联间隔为整套设备的参考基准点,从中间往两侧安装。
(2)用经纬仪找出母联间隔基础标高略高于其他间隔,用水平仪找平固定母联间隔。
(3)再将母联间隔与#2线路端连接的过渡连接罐找水平,将导电杆插入并保证插入深度,穿法兰螺栓固定。
变电站GIS设备的安装技术摘要: 随着输变电技术的快速发展,GIS设备得到了越来越广泛的应用。
在GIS设备越来越多的应用于变电站的同时,GIS设备发生故障的几率也在增加,对电网的安全稳定运行造成一定的影响。
本文结合220 kV电站GIS设备的技术特点和安装难点, 着重叙述在安装过程中遇到的主要问题以及采取的解决办法, 以供同行们参考。
关键词: 变电站;GIS设备;安装技术中图分类号:TM411+.4文献标识码:A文章编码:1概述某电站发电机电压采用发变组单元接线, 电站以220 kV 一级电压接入电网, 220 kV 出线二回, 预留第三回出线位置。
电站采用计算机监控, 按无人值班、少人值守设计。
电站220 kV 配电装置采用上海西门子高压开关有限公司生产的8DN9- Ⅱ型252 kV GIS 设备( 双母线接线式) ,是目前世界上此电压等级中结构最紧凑的产品。
该设备是用各种不同功能的模块组合在一起, 拼接成一个封闭外壳, 用最少的模块来实现所有回路的连接, SF6 气体作为绝缘和灭弧介质, 操作机构采用弹簧储能操动机构。
设备安装主要利用GIS 室内5 t 电动葫芦吊装, GIS 管母线以及220kV 出线设备利用汽车吊吊装, 具体技术参数表一:表一配电装置技术参数表2GIS 设备安装2. 1 施工准备(1) 按照出厂技术资料和规程规范等有关文件, 了解GIS设备各部件的结构和工作原理, 掌握安装使用说明书中规定的安装要求, 制定施工方案, 并组织施工人员学习, 使每个施工人员了解安装程序、工艺要求及注意事项。
(2) 在GIS 室靠备用出线一侧设置工具间、更衣室和设备零部件存放场地, 用三合板将安装区隔开。
(3) 准备好施工中所需的工器具、材料, 并指定专人负责保管。
(4) 对安装现场进行完全封闭, 严格防尘, 始终保持现场清洁, 减少尘埃, 经常用吸尘器清理现场。
2. 2 设备进点、开箱检查(1) GIS 设备经长途运输到达安装现场后, 应在吊物孔下面进行开箱检查, 吊出设备后应将包装箱转移, 并将设备表面清扫后, 才能吊入GIS 室内。
变电站电气施工中GIS设备的安装方法及注意问题分析发布时间:2023-04-19T08:37:12.007Z 来源:《科技潮》2023年4期作者:马天涛[导读] 第一,GIS设备安装方便,整个安装技术流程相当简单。
就现场安装而言,它不会占用过多安装工作时间,具有较高安装便利性。
贵州送变电有限责任公司贵州贵阳摘要:在变电站中存在大量电气设备,电气设备的安装过程中安全、质量都尤为重要,因为它会最终影响到变电站正常运行。
在本文中就简单讨论了变电站电气施工过程中的GIS设备安装方法,并就其在安装调试过程中的各项注意事项问题展开分析。
关键词:变电站电气施工;GIS设备;安装方法;调试注意问题在变电站施工中,GIS设备是比较常见的,当SF6断路器和其它高压电气元件(主变压器除外),按照所需要的电气主接线安装在充有一定压力的SF6气体金属壳体内所组成的一套变电站设备,叫做气体绝缘开关设备或封闭组合电器,简称GIS。
其组成由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接管和过渡元件等电气元件组成,金属筒为外壳,导电杆和绝缘件封闭在内部并充入一定压力的SF6气体。
就实际应用推广而言,变电站电气施工需要结合现场实际情况安装、调试以及运维管理,并了解安装调试过程中的应注意问题。
一、GIS设备安装工作的基本特征表现GIS设备安装工作基本特征表现较多,下文简单分析2点:第一,GIS设备安装方便,整个安装技术流程相当简单。
就现场安装而言,它不会占用过多安装工作时间,具有较高安装便利性。
在确定设备组件正确连接顺序、明确电路连接能力以后,GIS设备就能正常安装入变电站系统中。
整个安装过程并不需要大量的人力资源,且能够在规定时间内完成安装任务,确保变电站变配电工作顺利开展运行。
第二,GIS设备安装可靠性高。
相比于其它电气设备,GIS设备在安装过程中最大限度保证了安装作业技术人员安全,同时也减少了用电安全隐患问题。
这一点就说明,GIS设备的绝缘保护能力较强,它并不会轻易发生任何漏触电风险问题。
2.1环境控制2.1.1GIS 作业环境控制目标1)尘降量<0.2mg/m3(20CPM);2)湿度80%以下。
2. GIS设备安装图2-1 GIS 整体外观1)GIS 室两侧大门除设备进货时其余时间封闭,与户外相通的孔洞采取临时措施封堵;2)进口处设置专用更衣区,安装人员配备清洁的工作服,筒体拼接人员穿着专用工作服,并保持清洁;进GIS 室工作人员换专用工作鞋,其他进入人员应在更衣区戴上鞋套方可进入;无关人员不得进入;2.1.2目标控制措施图2-2 GIS 室出入登记图2-2-1 孔洞的封堵防止起尘图2-3 GIS 专用更衣箱图2-2-2 户外孔洞封堵3)GIS 室铺设塑料地板,四周用统一幕布布围住,安排保洁人员每天清洁室内地面;4) GIS 开盖时严禁与其他工种交叉施工;2.1.2目标控制措施图2-4 GIS 室环境布置图2-5 GIS附件清洁、堆放整齐5)配备两台吸尘器,一台清洁室内,一台清洁筒体内部,严禁混用;6)GIS 设备、抽真空设备等进入室内前应清洗干净;7)现场配置干湿温度计、尘降检测仪,记录每天的湿度,尘降量,超出标准时不能进行开盖的工作;图2-6 SF6回收车保持清洁图2-7 现场配置干湿温度计图2-8 粉尘检测仪8)GIS 设备安装前,应由监理对施工环境进行验收;9)GIS 室内设置工具台,对接使用专用工具和其他区域施工工具分开,标记每个工具,做好领用记录,防止遗失,并保持工具(包括起吊用具)的清洁;10)附件及导体置于清洁的塑料地板上,并用塑料薄膜覆盖,安装前方可将元件的运输封端盖打开,并临时用塑料薄膜将开口处覆盖严密。
图2-11 GIS 拼装过程中临时用塑料薄膜覆盖图2-10 GIS安装工具平台图2-9 监理对GIS施工环境验收2.2 GIS安装2.2.1工艺质量目标1)整组GIS排列整齐,固定可靠;2)导体接触良好,回路电阻值符合产品要求;3)二次设备排列整齐、电缆走向合理,美观;4)接地可靠、工艺美观;5)SF6气体泄漏率、微水量符合规范。
GIS组合电器的安装工艺和关键控制要点摘要:GIS设备在安装完成后能否安全有效地进行工作也是要重点关注的问题,在调试工作中能及时发现安全隐患并处理有效,就能避免掉一部分严重的后果。
因此,本文就GIS的现场施工与安装控制做一些简单的研究与介绍,希望能给读者一些有用的信息支持。
关键词:GIS组合电器;施工安装;关键控制1、GIS组合电器特点介绍GIS组合电器是由多个不同的单元元件组成的,其中主要包括电流互感器、电压互感器、断路器、接地开关、隔离开关、链接器件。
因为要保障GIS组合电路能够安全运行,这些组成器件都被密封在接地的一个金属罐内。
SF6气体具有优异的绝缘性,金属罐中往往填充一定比例的SF6气体。
GIS组合电器内部结构较为封闭,能够与外界环境产生有效的隔离,这样因运行所生产的噪声就不会太大地影响环境。
GIS组合电器有一些突出性的优点:1.1 GIS组合电器占地空间小GIS因其紧凑的结体构造,所以在占据空间上很小,不会影响到人们的正常工作。
近年来,我国城镇化进度不断推进,人口迁移加剧,城市人口密集度提升,这样一来,占地面积小的GIS电器组合变得更加重要。
1.2 GIS组合电器维护成本低GIS是内部是完全封闭的,使得雷雨、暴风、沙尘等恶劣的环境很难对其造成不可恢复的影响,在很大的程度上就避免了安全事故的发生,由此需要对GIS组合电器进行维护的人力与物力就能得到一定量的减少。
1.3 GIS组合电器方便于安装随着科学的不断进步与发展,GIS组合电器的安装也朝着智能化、复合化、三项共同化等多个方向延伸,能够大大地缩短施工间期,施工效率得到提高。
2、GIS组合电器主要安装工艺分析GIS具有复杂的安装工序,在安装前,必须各项准备工作安排妥当,然后由GIS厂家编订出详尽的施工方案,方案中最基本的为工艺标准和安装流程,另外需涉及对安装场地的研究探讨。
之后报备监管部门和业主,在获得允许后施行。
各个施工部门之间相互配合,协调好工作进度,按照负责人的严格指导来进行工作,确保高质量的安装工艺。
浅谈GIS设备TPY绕组改造的安装施工技术摘要:在实际过程中,变电站设备很容易受到各种影响,发生一些意外故障。
当电流互感器配置不符合保护要求,在断路器内部发生故障时存在主保护死区,为保证电网设备安全稳定运行而实施技改。
而改造施工过程应当特别关注哪几个方面的问题?本文对其作出阐述说明。
关键词:GIS设备;标准;安装1. 设备安装1.1 GIS安装基础的要求GIS安装在基础上,使用经纬仪对基础高度进行测量纠正偏差,使其保持水平,水平误差应小于±2mm。
基础表面应高出地平1~3mm。
本次改造是拆旧立新,旧设备拆除后,严格按照安装要求对地平进行处理,保证水平误差在±2mm之内。
1.2 安装环境的要求母线接头对接时,空气湿度不能超过80%,对于户外连接部分,安装时应选择晴朗干燥的天气进行,地面没有扬尘。
实施时,进入现场人员全部穿鞋套,施工安装人员将头发收入工作帽中。
设备连接前,先用吸尘器对运输端盖外进行清理,然后打开运输端盖,再用吸尘器对母线及套管内部进行清理,用酒精对连接法兰面和密封圈进行清洗,然后对接安装。
为达到较高的环境要求,对现场清洁程度提出严格管控,对施工中产生的废料、垃圾,要求施工单位及时处置,施工用具、材料按要求定置摆放。
1.3 伸缩节的安装要求两个间隔之间的伸缩节连接严格控制螺栓长度误差在2mm之内,螺栓锁紧力矩为30Nm。
伸缩节安装完成后,测量上、下、前、后4点长度值应在350±2mm之内,且4点的长度最大值与最小值相差应在2mm之内。
1.4 母线的法兰连接GIS安装得主要工作就是母线的法兰连接,当你在开始一个法兰连接时,必须确认能在短时间内完成法兰的连接工作,严禁敞开法兰过夜。
打开的气室不能马上进行连接时,应使用塑料纸进行遮盖,以防止小的灰尘、颗粒进入气室。
清洁法兰时,不仅要清洁气室内部及法兰面,而且法兰连接螺栓及法兰外壳都是清洁对象。
1.5 吸附剂安装要求作业前,应观察湿度测量仪,要求不能在雨中或湿度大于85%时进行更换吸附剂作业。
GIS吊点吊装方案1. 引言GIS(地理信息系统)吊点吊装是指使用起重设备将GIS设备吊装到指定位置安装的过程。
本文档描述了一个适用于GIS吊装的方案,包括前期准备、吊装操作步骤、安全措施以及吊装完成后的收尾工作。
该方案旨在保证GIS设备的安全搬运和安装,以确保设备在运行中的稳定性和可靠性。
2. 前期准备在进行吊装操作之前,需要进行一些前期准备工作,以确保吊装过程的顺利进行。
2.1 吊装计划在制定吊装计划时,需要考虑以下几个方面: - 吊装设备的类型和规格 - 吊装现场的地理环境 - 吊装设备的重量和尺寸 - 吊装操作的时间安排 - 吊装人员的数量和技能要求 - 吊装过程中的各项安全措施2.2 吊装设备选择适当的吊装设备对于GIS吊装来说至关重要。
根据GIS设备的重量和尺寸,选择合适的起重设备,如吊车或起重机。
确保吊装设备具备足够的承载能力,并经过检查和维护保养,以确保其正常运行。
2.3 吊装现场准备在吊装现场进行必要的准备工作,包括: - 清理现场,确保没有障碍物妨碍吊装操作 - 标记出吊装点和吊装路径,确保吊装设备操作员清楚吊装方向和目标位置- 在需要的地方设置支撑架或支撑物,以确保设备在吊装过程中的稳定性3. 吊装操作步骤3.1 确定吊装点根据GIS设备的重量和结构特点,确定吊装点的位置。
通常,吊装点位于GIS设备的顶部平面,以确保吊装过程中设备的平衡。
3.2 安装吊装设备将吊装设备安装在吊装点附近的适当位置。
根据吊装设备的要求,进行固定和调平,以确保吊装设备的稳定性和安全性。
3.3 吊装前的检查在吊装前,对吊装设备和GIS设备进行必要的检查,包括: - 检查吊装设备的工作状态和起重能力 - 检查GIS设备的固定件和连接件是否牢固 - 检查吊装绳索和吊钩的状态,并确保其正常工作3.4 吊装操作根据吊装计划和操作要求,进行吊装操作。
操作时需要注意以下几个方面: - 操作人员应按照信号员的指示进行操作 - 控制好吊装速度,以确保设备的稳定性和安全性 - 定期检查吊装设备的工作状态,并及时修理和调整3.5 吊装结果检查吊装完成后,对吊装结果进行检查。
GIS设备基础施工方案一、项目背景近年来,随着信息技术的发展,地理信息系统(GIS)在各领域得到广泛应用。
GIS设备作为信息采集、处理、传输的重要工具,其施工方案的制定对项目进展和效果具有重要意义。
本文将结合GIS设备的基础施工方案,探讨在各种环境下的实际施工方法和方案。
二、施工准备在进行GIS设备基础施工前,需要充分做好准备工作。
首先,要对施工现场进行勘测,确定土地地形、地貌及其他地理环境特征。
其次,准备所需的施工设备和材料,包括测量仪器、基准点材料等。
另外,还需对施工人员进行技术培训,确保他们具备操作相关设备的能力。
三、施工步骤1.基础定位在进行GIS设备基础的施工中,首先需要进行基础定位工作。
通过精准的测量,确定设备摆放的位置,确保后续施工的准确性。
2.基础打桩根据设备要求的基础尺寸和负荷要求,使用相应的工具和材料进行基础打桩。
在此过程中,需要确保打桩深度和位置的准确性,以保证基础的稳固性。
3.基础浇筑完成基础打桩后,需要进行基础浇筑工作。
在浇筑过程中,要注意混凝土的配比和浇筑质量,以确保基础的承载能力和稳定性。
4.设备安装完成基础施工后,可以进行GIS设备的安装工作。
在安装过程中,要注意设备的定位、接线、调试等步骤,并确保设备的正常运行。
5.验收和调试最后,需要对完成的GIS设备基础施工进行验收和调试。
通过对设备的功能性、稳定性等进行检测,确保设备能够正常运行。
四、施工注意事项1.在进行GIS设备基础施工时,应避免在降雨或潮湿等不利天气条件下进行施工,以免影响基础的质量。
2.在施工现场应注意安全,严格遵守相关施工规范和要求,确保施工人员的人身安全。
3.施工完成后,要及时清理施工现场,处理好残留的材料和设备,保持环境整洁。
综上所述,GIS设备基础施工方案的制定对项目的成功实施至关重要。
通过科学合理的施工步骤和注意事项,可以确保基础施工的质量和效果,为项目的顺利进行提供保障。
G I S设备安装工艺 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】高压成套组合电器(G I S)安装工艺电仪分公司高艳军1.适用范围:装配包括断路器间隔(含三工位开关、接地开关、电流互感器等)、测保间隔(含三工位开关、接地开关、避雷器、电压互感器等)、母线管道、进出线套管或电缆终端、带电显示器以及支架等的装配对接,接地系统的装配以及气室的抽真空、充气等。
本间隔电缆或航空插连接,间隔间二次电缆线布置和连接,密度继电器电缆连接,二次回路电源引入等2.施工流程:见附页13.工艺流程说明及主要质量控制点1、基础划线测定基础槽钢水平度,并记录测试值。
GIS基础槽钢平面用经纬仪检测,偏差符合设计要求。
按GIS设备的基础图和总体布置图要求,在地坪上用墨斗画出各间隔间距,以供设备安装就位之用。
在地面划出基础中心线。
沿各中心线按间隔用经纬仪分别测出标高,并作好记录,作为GIS设备就位的依据。
2、设备临时就位根据厂内解体单元,按照平面布置图将各元件在基础附近临时就位。
3、设备精确就位首先确定安装基准,既确定最先就位的间隔,安装基准一般选择GIS中间的一个间隔,从中间向两侧安装。
安装基准间隔应保证基准间隔主母线基础的标高比其他间隔主母线的标高要高,否则要在下面加调整垫片。
从基准间隔向两侧依次安装其他间隔,安装时应参照基础检查时所测各主母线标高,在GIS底架下加适当的调整垫片,保证主母线在同一平面。
4、主母线连接为减少安装积累误差,从中间间隔(基准间隔)开始向两边安装,中间间隔正式就位,中间间隔的基础高程不得低于其他间隔,依次连接各母线管道或间隔。
安装顺序如下:a)中间间隔就位;b)拆掉间隔对接盖板,清理法兰面、导体接头及壳体内侧、导电杆及盆式绝缘子表面,表带触头涂少许防氧化导电脂;c)法兰面涂密封胶、装O型圈;d)根据装配图的标示,依次将三根导体插入导体接头;e)移动相邻间隔向中间间隔靠拢,用定位螺栓定位,连接母线壳体,并按标准力矩值紧固。
f)间隔对接好后,可先点焊固定,待全部安装完成并经交接试验通过后,再焊接牢固。
注:1.若法兰间不能很好配合,可调整波纹管来补偿,调整后将波纹管法兰外侧螺母拧紧,并用锁紧螺母锁紧(详见波纹管装配使用注意事项)。
2.间隔对接时,不能用摇晃的方法对接导体。
3.一旦拆去运输端盖,法兰的安装必须连续作业直至完成。
如果间断无法避免,必须用干净的塑料薄膜把开启的法兰封闭起来,保持罐体清洁、干燥。
4.每一个间隔对接时,必须用水平仪在母线连接法兰上进行校正。
如不正可用垫片将其垫平。
在壳体侧面紧固法兰螺栓时,为了不使法兰螺栓孔内的赃物或螺栓上的碎屑掉落入壳体内,或粘到密封圈上,应先预装法兰面下方最左右两个螺栓,并预紧使罐壳与法兰紧贴在一起后,再穿入其余螺栓。
见下图所示。
在法兰面安装螺拴时,不要单面紧固,应从对角线上互相紧固,并用扭力扳手按规定的力矩值来拧紧螺拴。
紧固后在规定部位做好紧固标记。
5、主母线导电杆装配和尺寸检测①对于主母线终端的主母线筒,测量母线接头装配中导体端面与下一间隔母线法兰连接面的尺寸,测量值应在±3mm的范围内。
②对于中间位置的主母线筒,测量母线接头装配中导体端面与下一间隔母线筒法兰连接面的尺寸,测量值应在±3mm的范围内。
③测量母线接头装配中导体端面与上一间隔母线筒法兰连接面的尺寸,测量值应在±3mm的范围内。
④按照设计图纸要求进行主母线对接,装配各间隔的主母线、过渡母线和主母线导体后,用专用测量卡板对各间隔连接的导电杆屏蔽罩与限位螺钉间隙进行测量。
进入母线筒内必须穿专用工作服,并保持干净、清洁,不能将异物带入母线筒内。
⑤一侧是盆式绝缘子,另一侧是绝缘支持台的情况移动母线导体,使其导体一端端头与盆式绝缘子侧梅花触头座的间隙为0,测量另一侧导体屏蔽罩与止位螺钉之间的间隙,其测量值应在11.3mm-23.3mm范围内。
⑥导体两侧均为绝缘支持台的情况移动母线导体,使其一侧止位螺钉与导向杆的间隙位0,测量另一侧导体屏蔽罩与止位螺钉之间的间隙,其测量值应在8.8mm-20.8mm范围内。
⑦按照检测方法逐一进行测量并确认。
每测量一处,填写相应的检测值。
⑧检查主母线筒内部各部件装配是否完好到位,顶丝装配是否就位,并全面进行清理。
6、内导及分支内导装配进出线套管连接方法①清理套管及壳体内部、法兰面及导体,将导体插入壳体,用白布带悬挂,在法兰面上涂密封胶,装0型圈。
②确认导体插入正确,用定位销定位,连接套管,紧固螺栓到力矩值。
③安装套管支架,给所有部分的连接面、螺栓、螺母涂防水胶。
电压互感器连接方法①检查互感器内部应有气压,观察互感器的运输及翻转方向要求。
②清理法兰面及导体,拆掉接口屏蔽头,插入导体,法兰面涂密封胶,装0型圈。
③拆掉支架,将PT吊起,按照要求翻转,然后连接。
④电压互感器安装要在耐压试验完成后进行。
避雷器的连接方法①取掉避雷器支架、保护罩、GIS法兰盖板及接口屏蔽头,清理壳体内部及法兰面,将避雷器移至接口下方,吊起避雷器,将导体清理干净、涂导电脂后固定在避雷器上,给法兰面涂密封胶,装0型圈。
②将避雷器缓慢上提,确认导体插入正确后用定位销定位,连接法兰面,按要求紧固力矩。
③将支架放入避雷器下方,用垫片调整垫实避雷器,然后放开吊绳。
7、机构及配管、空压机管道连接①根据生产厂家的安装说明书连接装配机构以及其它附件。
②用相应连杆连接各机构与本体。
③确认挡圈安装正确。
④调整分、合闸间隙到要求值。
⑤手动分、合闸操作,检查机构是否灵活。
8、安装就地控制柜及二次电缆①参照厂家提供的平面装配图纸安装盘柜。
盘柜开箱后应检查内部元件的完好性,规格应与设计相符,表盘无机械损伤,油漆完整。
②根据需要在相应位置安装电缆走线槽。
根据电缆清单敷设电缆。
检查电缆数量、型号规格符合设计,电缆无损伤。
根据安装进度参照连接图连接电缆线,电缆芯线与接线端子应连接牢固,二次线中间不允许有接头9、接地安装设备用所带的接地母线按设计要求和接地网可靠连接,接地必须可靠,接触良好。
接地线接触面应清洁,并涂有导电膏。
GIS设备的接地线必须保证其连续性、完整性。
检查、试验、调整1、测量回路电阻①测量主回路绝缘电阻,其值应符合厂家试验要求。
②每个灭弧室处于合闸位置,通过50A-100A直流电流,在其进出线接线板两端(不包括接线板)测量电压降应符合厂家要求。
③测量分、合闸线圈的绝缘电阻,应符合厂家要求。
①测量分、合闸线圈的直流电阻,其值与出厂值相比无明显差别。
2、GIS系统SF6气体的微水检测设备安装前、安装过程中及安装后都需测试SF6气体的含水量。
若任何过程中测试的SF6气体含水量超过规范标准及设备厂家技术要求,都需对SF6气体进行处理,处理合格后方可进行下一道工序施工。
SF6气体的含水量的测试及处理工作应由专业人员进行。
3、抽真空、充六氟化硫气体抽真空操作需按照真空泵使用操作规程正确操作设备,避免将杂物倒吸入气室内。
为保证SF6气体水份含量合格,每个气室抽真空在表压达到以下后,再继续抽气至少15分钟才能停止。
(继续抽气时间应视真空泵抽气速度而定,≤30L/S的须抽气20分钟以上;≥30L/S的抽气15分钟以上即可。
)当所有气室安装完成后,再重新逐一进行一次抽真空。
抽真空的顺序及技术要求:1)当真空度小于133Pa,再继续抽30分钟以上,2)停泵并关闭阀门与泵隔离,静止30min后读取真空度A;3)再静止2小时以上,读取真空度B,当B-A≤67Pa(极限允许值133Pa)时抽真空合格,否则,应先检测泄漏点。
抽真空合格后,充SF6气体。
充气管与气瓶或回收装置连好后,首先用SF6气体冲洗充气管路以排除空气和水分,冲洗时间为气体从充气管路口出气后再继续冲洗5~8秒。
随后充SF6气体至额定压力。
充气可以用气体回收装置,也可以用SF6气瓶直接充气。
但从SF6气瓶中引出气体时,必须使用减压阀。
对于厂内组装密封好的气室,在现场可直接补气至额定压力,不必更换吸附剂和抽真空。
在充SF6气体时,要注意充气步骤和方法。
流程见下图所示。
为了节省SF6气体,各气室充SF气体时,禁止几处同时用新气瓶进行充气。
一次只能用一个新气瓶对一个气室进行补气或充气,到达额定表压后,再换到另一个气室补气或充气。
直到气瓶内压力等于气室表压而不能再充气时,才能更换新气瓶。
用过的较低压力的气瓶优先用于补充低压力的气室。
新气瓶先用于补充已充有较高压力的气室,再用于补充次低压力的气室。
从高气压室到低气压室顺序进行充气,直至气瓶内压力不能再充气为止,才能更换新的气瓶。
抽真空过程中,必须有专人监护。
如果真空泵由于电源中断或其他不可预见的原因中途停泵时,应立即关闭真空泵的截止阀,并打开真空泵排气阀,以防真空泵内润滑油进入GIS气隔内部。
如果真空泵在工作期间需中途停泵,应先关闭真空泵截止阀。
在断开真空泵电源之前,打开真空泵排气阀。
4、密封性检查用检漏仪对充气套管上的气体连接处及气管之间管道进行密封性检查①各部位应密封良好、无渗漏。
②发现渗漏的情况下,回收SF6气体至,松开泄漏处的连接,检查密封面有无损伤或异物,采用新密封垫重新连接并再次检查密封性。
③抽真空前应对回收装置(真空泵)进行检查。
抽真空装置应有防止真空泵油倒流的措施。
对回收装置使用高纯度气体进行内部清洗。
真空度达到133Pa后继续抽30分钟,关闭气室的阀门,在4小时内压力变化不大于133Pa,否则应检查找出漏点,重新进行真空泄漏试验。
5、工频耐压试验高压试验前参照检查清单中高压试验部分进行检查。
GIS的高压试验分相进行。
电流互感器二次端子必须接地,电压互感器标名为N、n、dn、1n、2n等端子必须接地,1a、2a、da、a1、a2、等端子必须与地绝缘。
接地开关和临时接地点必须可靠接地。
注意事项:4.示例图片气压表、充气阀安装绝缘体清洁硅脂膏涂抹、密封圈安装,密封胶涂抹避雷器4.5 PT安装主母线导杆安装及密封胶涂抹。
三工位开关,内导及分支内导装配。
梅花触头安装分支头母线管安装接地线安装完毕整体5.主要引用标准《电气装置安装高压电器施工及验收规范》GB147-2002《建筑电气安装工程施工质量验收规范》GB50303-2002《电气装置安装工程接地装置施工及验收规范》GB50169—2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92 《建筑电气工程施工质量验收规范条文说明》GB50303—2002《电气装置安装工程电气设备交接试验标准》GB50150—91设备厂家安装指导书。
设计院设计图纸。
附页:施工工艺流程图:。
