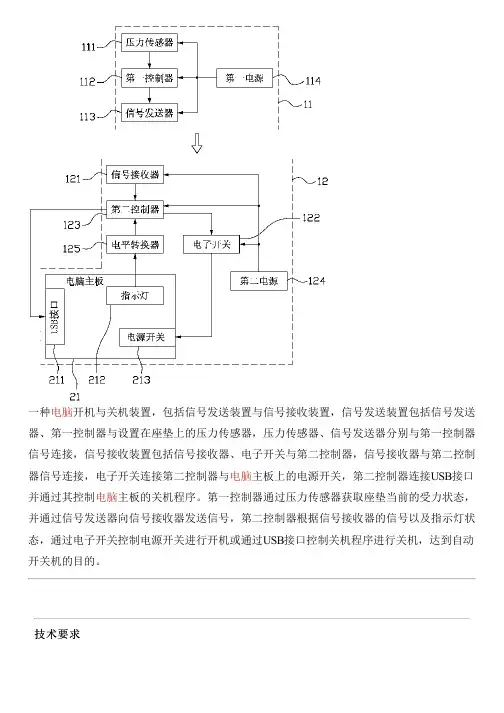

一种电脑开机与关机装置，包括信号发送装置与信号接收装置，信号发送装置包括信号发送器、第一控制器与设置在座垫上的压力传感器，压力传感器、信号发送器分别与第一控制器信号连接，信号接收装置包括信号接收器、电子开关与第二控制器，信号接收器与第二控制器信号连接，电子开关连接第二控制器与电脑主板上的电源开关，第二控制器连接USB接口并通过其控制电脑主板的关机程序。
第一控制器通过压力传感器获取座垫当前的受力状态，并通过信号发送器向信号接收器发送信号，第二控制器根据信号接收器的信号以及指示灯状态，通过电子开关控制电源开关进行开机或通过USB接口控制关机程序进行关机，达到自动开关机的目的。
技术要求1.一种电脑开机与关机装置，其特征在于：该电脑开机与关机装置包括信号发送装置(11)与信号接收装置(12)，该信号发送装置(11)包括信号发送器(112)、第一控制器(113)与压力传感器(111)，该压力传感器(111)、该信号发送器(112)分别与该第一控制器(113)信号连接，该信号接收装置(12)包括信号接收器(121)、电子开关(122)与第二控制器(123)，该信号接收器(121)与该第二控制器(123)信号连接，该电子开关(122)连接该第二控制器(123)与电脑主板(21)上的电源开关(213)，该第二控制器(123)还分别与电脑主板(21)上的指示灯(212)、USB接口(211)连接，该第二控制器(123)通过该USB接口(211)控制电脑主板(21)的关机程序。
2.如权利要求1所述的电脑开机与关机装置，其特征在于：该第一控制器(113)包括存储器与计时器，该计时器根据该存储器存储的压力传感器(111)的受力状态开始或停止计时。
3.如权利要求1所述的电脑开机与关机装置，其特征在于：该信号接收装置(12)还包括USBPHY，该USBPHY连接该第二控制器(123)与该USB接口(211)。
4.如权利要求1所述的电脑开机与关机装置，其特征在于：该信号发送装置(11)还包括第一电源(114)，该第一电源(114)分别与该第一控制器(113)、压力传感器(111)、信号发送器(112)连接。

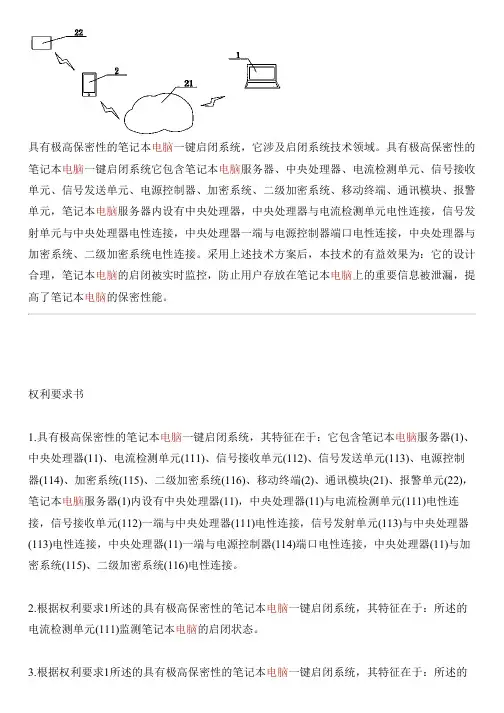

具有极高保密性的笔记本电脑一键启闭系统，它涉及启闭系统技术领域。
具有极高保密性的笔记本电脑一键启闭系统它包含笔记本电脑服务器、中央处理器、电流检测单元、信号接收单元、信号发送单元、电源控制器、加密系统、二级加密系统、移动终端、通讯模块、报警单元，笔记本电脑服务器内设有中央处理器，中央处理器与电流检测单元电性连接，信号发射单元与中央处理器电性连接，中央处理器一端与电源控制器端口电性连接，中央处理器与加密系统、二级加密系统电性连接。
采用上述技术方案后，本技术的有益效果为：它的设计合理，笔记本电脑的启闭被实时监控，防止用户存放在笔记本电脑上的重要信息被泄漏，提高了笔记本电脑的保密性能。
权利要求书1.具有极高保密性的笔记本电脑一键启闭系统，其特征在于：它包含笔记本电脑服务器(1)、中央处理器(11)、电流检测单元(111)、信号接收单元(112)、信号发送单元(113)、电源控制器(114)、加密系统(115)、二级加密系统(116)、移动终端(2)、通讯模块(21)、报警单元(22)，笔记本电脑服务器(1)内设有中央处理器(11)，中央处理器(11)与电流检测单元(111)电性连接，信号接收单元(112)一端与中央处理器(111)电性连接，信号发射单元(113)与中央处理器(113)电性连接，中央处理器(11)一端与电源控制器(114)端口电性连接，中央处理器(11)与加密系统(115)、二级加密系统(116)电性连接。
2.根据权利要求1所述的具有极高保密性的笔记本电脑一键启闭系统，其特征在于：所述的电流检测单元(111)监测笔记本电脑的启闭状态。
3.根据权利要求1所述的具有极高保密性的笔记本电脑一键启闭系统，其特征在于：所述的移动终端(2)为手机客户端。
4.根据权利要求1所述的具有极高保密性的笔记本电脑一键启闭系统，其特征在于：所述的通讯模块(21)为GSM网络、WCDMA网络或CDMA网络。
5.根据权利要求1所述的具有极高保密性的笔记本电脑一键启闭系统，其特征在于：所述的报警单元(22)包含三级报警等级，一级报警等级为短信报警机制，二级报警等级为短信+邮件报警机制，三级报警等级为短信+APP报警机制。

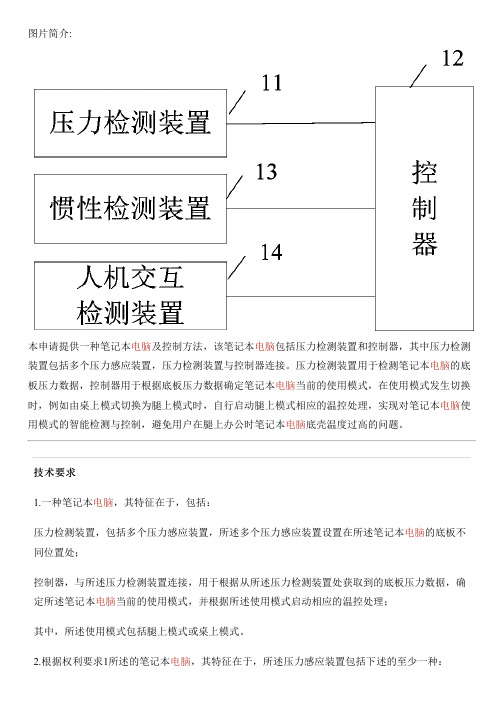

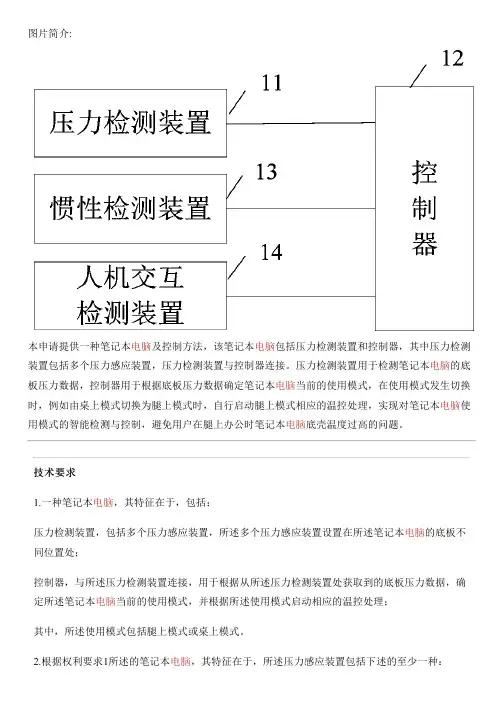

图片简介:本申请提供一种笔记本电脑及控制方法，该笔记本电脑包括压力检测装置和控制器，其中压力检测装置包括多个压力感应装置，压力检测装置与控制器连接。
压力检测装置用于检测笔记本电脑的底板压力数据，控制器用于根据底板压力数据确定笔记本电脑当前的使用模式，在使用模式发生切换时，例如由桌上模式切换为腿上模式时，自行启动腿上模式相应的温控处理，实现对笔记本电脑使用模式的智能检测与控制，避免用户在腿上办公时笔记本电脑底壳温度过高的问题。
技术要求1.一种笔记本电脑，其特征在于，包括：压力检测装置，包括多个压力感应装置，所述多个压力感应装置设置在所述笔记本电脑的底板不同位置处；控制器，与所述压力检测装置连接，用于根据从所述压力检测装置处获取到的底板压力数据，确定所述笔记本电脑当前的使用模式，并根据所述使用模式启动相应的温控处理；其中，所述使用模式包括腿上模式或桌上模式。
2.根据权利要求1所述的笔记本电脑，其特征在于，所述压力感应装置包括下述的至少一种：压电陶瓷片、压力应变片和MEMS压力传感器。
3.根据权利要求2所述的笔记本电脑，其特征在于，所述压力感应装置设置在所述笔记本电脑的底板上能够产生形变的区域上。
4.根据权利要求2所述的笔记本电脑，其特征在于，所述压力检测装置还包括：压力检测驱动装置，分别与所述多个压力感应装置，以及所述控制器连接，用于从所述压力感应装置处获取电信号，并将所述电信号进行转换处理，以将转换处理后获取的所述底板压力数据传输给所述控制器。
5.根据权利要求1-4任一项所述的笔记本电脑，其特征在于，所述笔记本电脑还包括：惯性检测装置，所述惯性检测装置与所述控制器连接，所述惯性检测装置设置在所述笔记本电脑的印制电路板上，所述印制电路板位于所述底板与键盘之间；所述惯性检测装置用于检测所述笔记本电脑的位姿信息；则所述控制器用于根据所述位姿信息和所述底板压力数据，确定所述笔记本电脑当前的使用模式。
6.根据权利要求1-4任一项所述的笔记本电脑，其特征在于，所述笔记本电脑还包括：人机交互检测装置，所述人机交互检测装置与所述控制器连接；所述人机交互检测装置用于检测用户在键盘和/或触控板的触控信息；则所述控制器用于根据所述触控信息和所述底板压力数据，确定所述笔记本电脑当前的使用模式。
电脑外设自动开关——电子科技制作案例目前，大多数电脑的外部设备（如显示器、多媒体音箱、打印机、扫描仪等）均通过各自的220V交流电源插头单独供电。
每次使用电脑时开、关电源十分麻烦，而且有时关掉主机电源后常忘了关其他外部设备的电源开关，既浪费电能又会缩短设备的使用寿命，甚至还会酿成火灾等严重事故！如果按下面介绍的方法对电脑进行一番改造，则可实现各种外部设备的220V交流工作电源随主机电源自动同步接通和断开，从而有效地解决了上述问题。
弄懂工作原理电脑外设自动开关的电路如图19（b）所示。
我们知道电脑主机背面由里向外安装的ATX开关电源一般有两个电源接口，一个用来输入交流220V电源，另一个用来输出显示器电源。
实际上这两个电源接口是直接并联在一起的，如图19（a）所示，主机开关电源对显示器供电不做任何控制。
现在我们将显示器电源接口扩展为电脑外部设备（包括显示器）的电源接口，在接口上接一多用电源插座（图中未绘出），供插接外部各种设备的电源插头；同时，断开显示器接口背面（在开关电源内部）的电源相线，如图19（a）所示，串入电磁继电器K的触点KZ去控制多用插座，而电磁继电器K的线圈两端则直接接在开关电源的直流12V输出端上。
这样，当主机开机工作时，电磁继电器K就会通电吸合，其触点KZ接通外部设备的电源，使它们开始工作；当主机关机时，电磁继电器K也断电释放，其触点KZ切断外部设备的电源，使它们自动停止工作。
图19 电脑外设自动开关电路图准备好元器件本制作仅用了一个电磁继电器和一个带有特殊插头的市售多孔移动插座，备料清单见表19。
表19 元器件清单制作与使用首先，依次打开欲改造的电脑主机箱及开关电源，将电磁继电器K用强力胶粘固在开关电源内部空闲位置处；然后，按图19-1所示断开显示器电源接口与220V交流电源输入接口之间的相线（火线）L 连线，接入电磁继电器K的触点KZ（仅用常开触点），并就近将电磁继电器K的线圈通过两根细电线接在开关电源+12V输出端（一般黄色线为“+12V”，黑色线为公共接地端GND，具体引线开关电源的外壳上均有详细说明）上；最后，按照拆卸顺序的逆过程安装好开关电源和电脑主机。

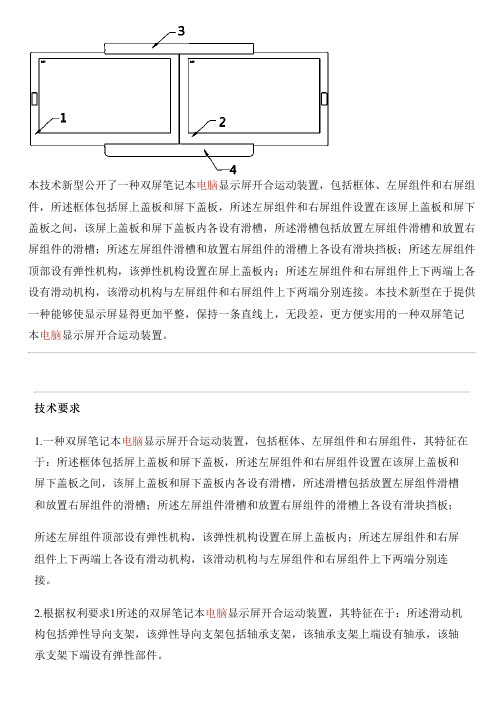

本技术新型公开了一种双屏笔记本电脑显示屏开合运动装置，包括框体、左屏组件和右屏组件，所述框体包括屏上盖板和屏下盖板，所述左屏组件和右屏组件设置在该屏上盖板和屏下盖板之间，该屏上盖板和屏下盖板内各设有滑槽，所述滑槽包括放置左屏组件滑槽和放置右屏组件的滑槽；所述左屏组件滑槽和放置右屏组件的滑槽上各设有滑块挡板；所述左屏组件顶部设有弹性机构，该弹性机构设置在屏上盖板内；所述左屏组件和右屏组件上下两端上各设有滑动机构，该滑动机构与左屏组件和右屏组件上下两端分别连接。
本技术新型在于提供一种能够使显示屏显得更加平整，保持一条直线上，无段差，更方便实用的一种双屏笔记本电脑显示屏开合运动装置。
技术要求1.一种双屏笔记本电脑显示屏开合运动装置，包括框体、左屏组件和右屏组件，其特征在于：所述框体包括屏上盖板和屏下盖板，所述左屏组件和右屏组件设置在该屏上盖板和屏下盖板之间，该屏上盖板和屏下盖板内各设有滑槽，所述滑槽包括放置左屏组件滑槽和放置右屏组件的滑槽；所述左屏组件滑槽和放置右屏组件的滑槽上各设有滑块挡板；所述左屏组件顶部设有弹性机构，该弹性机构设置在屏上盖板内；所述左屏组件和右屏组件上下两端上各设有滑动机构，该滑动机构与左屏组件和右屏组件上下两端分别连接。
2.根据权利要求1所述的双屏笔记本电脑显示屏开合运动装置，其特征在于：所述滑动机构包括弹性导向支架，该弹性导向支架包括轴承支架，该轴承支架上端设有轴承，该轴承支架下端设有弹性部件。
3.根据权利要求2所述的双屏笔记本电脑显示屏开合运动装置，其特征在于：所述左屏组件上下两端各设有滑块，该滑块与轴承连接。
4.根据权利要求3所述的双屏笔记本电脑显示屏开合运动装置，其特征在于：所述滑块上设有限位点。
5.根据权利要求2所述的双屏笔记本电脑显示屏开合运动装置，其特征在于：所述右屏组件上下两端各设有滑块，该滑块与轴承支架连接。
6.根据权利要求1所述的双屏笔记本电脑显示屏开合运动装置，其特征在于：所述滑槽两端各设有一个导槽。
本申请提供一种笔记本电脑及自动开合控制系统，涉及显示技术领域，用于解决用户无法单手打开笔记本电脑的屏幕端的问题。
该笔记本电脑包括第一壳体、第二壳体至少一个开合组件。
第一壳体和第二壳体通过开合组件转动连接。
上述开合组件包括电机、联动芯轴和包覆支架。
电机的机体与第二壳体相连接。
包覆支架与第二壳体相连接，且具有安装孔。
联动芯轴的一端穿过安装孔与电机的转轴相连接，另一端与第一壳体相连接。
在此基础上，笔记本电脑还包括第一加速度传感器和驱动芯片。
其中，第一加速度传感器设置于第一壳体上，用于采集第一壳体的位移。
驱动芯片与第一加速度传感器和电机耦接，用于根据第一加速度传感器的采集数据，控制电机转动。
技术要求1.一种笔记本电脑，其特征在于，包括：第一壳体、第二壳体以及位于所述第一壳体和所述第二壳体之间的至少一个开合组件；所述第一壳体和所述第二壳体通过所述开合组件转动连接；所述开合组件包括：电机、联动芯轴和包覆支架；所述电机的机体与所述第二壳体相连接；所述包覆支架与第二壳体相连接，且具有安装孔；所述联动芯轴的一端穿过所述安装孔与所述电机的转轴相连接，另一端与所述第一壳体相连接；所述笔记本电脑还包括：第一加速度传感器，设置于所述第一壳体上，用于采集所述第一壳体的位移；驱动芯片，设置于所述第二壳体上，且与所述第一加速度传感器和所述电机耦接，用于根据所述第一加速度传感器的采集数据，控制所述电机转动。
2.根据权利要求1所述的笔记本电脑，其特征在于，所述笔记本电脑还包括：第二加速度传感器，设置于所述第二壳体上；所述第二加速度传感器用于采集所述第二壳体的位移；所述驱动芯片还与所述第二加速度传感器耦接；所述驱动芯片还用于根据所述第一加速度传感器的采集数据、所述第二加速度传感器的采集数据计算所述第一壳体、所述第二壳体之间的夹角，并根据所述夹角控制所述电机转动。
3.根据权利要求1或2所述的笔记本电脑，其特征在于，所述联动芯轴包括相连接的芯轴本体和第一安装板；所述芯轴本体穿过所述安装孔，与所述电机的转轴相连接；所述第一壳体包括相连接的第一壳体本体和第一连接管；所述第一连接管与所述芯轴本体同轴设置；所述第一安装板位于所述第一连接管内，且与所述第一连接管相连接。
4.根据权利要求3所述的笔记本电脑，其特征在于，所述第一安装板上开设有多个第一螺纹孔；所述第一连接管的孔壁上开设有多个第一连接通孔；所述笔记本电脑还包括多个第一螺纹连接件；一个所述第一螺纹连接件穿过一个所述第一连接通孔与一个所述第一螺纹孔相连接。
5.根据权利要求3所述的笔记本电脑，其特征在于，所述包覆支架包括相连接的套管和第二安装板；所述套管与所述芯轴本体同轴设置，所述套管的内孔作为所述安装孔与所述芯轴本体相配合；所述第二壳体包括相连接的第二壳体本体和第二连接管；所述第二连接管与所述第一连接管相连通；所述电机、所述套管和所述芯轴本体位于所述第二连接管的内孔中，且所述电机的机体与所述第二连接管相连接；第二安装板位于所述第二连接管外部，且与所述第二壳体本体相连接。
6.根据权利要求5所述的笔记本电脑，其特征在于，所述第二连接管包括相连接的上盖和下底；所述上盖和所述下底扣合后，形成所述第二连接管的内孔；所述上盖和所述下底扣合位置处开设有安装槽；所述包覆支架还包括连接板；所述连接板位于所述套管和所述第二安装板之间，且与所述套管和所述第二安装板相连接；所述连接板的一部分位于所述安装槽内。
7.根据权利要求6所述的笔记本电脑，其特征在于，所述套管的管壁与所述连接板之间，沿所述套管的轴线方向设置有通槽。
8.根据权利要求5所述的笔记本电脑，其特征在于，所述第二安装板上开设有多个第二螺纹孔；所述第二壳体本体上开设有多个第二连接孔；所述笔记本电脑还包括多个第二螺纹连接件；一个所述第二螺纹连接件穿过一个所述第二连接通孔与一个所述第二螺纹孔相连接。
9.根据权利要求3所述的笔记本电脑，其特征在于，所述笔记本电脑包括两个开合组件，两个所述开合组件中所述联动芯轴的第一安装板，分别位于同一个所述第一连接管的两端。
10.根据权利要求1所述的笔记本电脑，其特征在于，所述电机为步进电机。
11.根据权利要求1所述的笔记本电脑，其特征在于，所述笔记本电脑包括设置于所述第一壳体上的显示屏和设置于所述第二壳体上的键盘。
12.一种自动开合控制系统，其特征在于，包括：第一加速度传感器，用于设置在笔记本电脑的第一壳体上，并在第一采集周期内采集所述第一壳体的位移；驱动芯片，与所述第一加速度传感器耦接，用于接收所述第一加速度传感器的采集数据，在第一计算周期内，计算出所述第一壳体的位移量，并判断出所述位移量大于位移量阈值时，向发送转动信号；电机，用于与所述第一壳体和所述笔记本电脑的第二壳体相连接；所述电机与所述驱动芯片耦接，用于接收所述转动信号，并驱动所述第一壳体相对于所述第二壳体转动。
13.一种自动开合控制系统，其特征在于，包括：第一加速度传感器，用于设置在笔记本电脑的第一壳体上，并在第二采集周期内，采集所述第一壳体的位移；第二加速度传感器，用于设置在笔记本电脑的第二壳体上，并在所述第二采集周期内，采集所述第二壳体的位移；驱动芯片，与所述第一加速度传感器和所述第二加速度耦接，用于接收所述第一加速度传感器和所述第二加速度传感器的采集数据，在第二计算周期内，计算出所述第一壳体和所述第二壳体之间的夹角α，并判断出所述夹角α增大时，发送转动信号；电机，与所述驱动芯片耦接，用于与所述第一壳体和所述第二壳体相连接，且接收所述转动信号，并驱动所述第一壳体相对于所述第二壳体转动。
技术说明书一种笔记本电脑及自动开合控制系统技术领域本申请涉及显示技术领域，尤其涉及一种笔记本电脑及自动开合控制系统。
背景技术现今笔记本电脑为了满足便携性的要求，采用可翻转开合的结构。
例如笔记本电脑的屏幕端和系统端可以通过转轴相连接。
笔记本电脑在未使用的状态下，可以将屏幕端和系统端对合，以减小笔记本电脑的占用面积。
当用户使用笔记本电脑时，需要手动打开屏幕端，使得屏幕端和系统端之间具有一定的夹角，便于用户在系统端对笔记本电脑进行操作。
然而，当手动打开屏幕端时，通常会出现系统端随着一起转动的现象。
此时，需要用户的另一只手固定系统端，以便于屏幕端能够打开。
这样一来，将导致用户无法单手打开屏幕端，降低用户体验。
技术内容本申请提供一种笔记本电脑及自动开合控制系统，用于解决用户无法单手打开笔记本电脑的屏幕端的问题。
为达到上述目的，本申请采用如下技术方案：本申请的第一方面，提供一种笔记本电脑。
该笔记本电脑包括第一壳体、第二壳体以及位于第一壳体和第二壳体之间的至少一个开合组件。
第一壳体和第二壳体通过开合组件转动连接。
上述开合组件包括电机、联动芯轴和包覆支架。
其中，电机的机体与第二壳体相连接。
包覆支架与第二壳体相连接，且具有安装孔。
联动芯轴的一端穿过安装孔与电机的转轴相连接，另一端与第一壳体相连接。
在此基础上，笔记本电脑还包括第一加速度传感器和驱动芯片。
其中，第一加速度传感器设置于第一壳体上，用于采集第一壳体的位移。
驱动芯片，设置于第二壳体上，且与第一加速度传感器和电机耦接，用于根据第一加速度传感器的采集数据，控制电机转动。
这样一来，当用户需要打开屏幕端时，用户会向屏幕端施加用于打开屏幕端的力。
此时，屏幕端在力的作用下，转动而发生位移。
位于该屏幕端中的第一壳体上的第一加速度传感器可以采集该屏幕端中第一壳体的位移量。
驱动芯片接收到该第一加速度传感器的采集数据后，可以判断出用户在执行打开屏幕端的操作，从而向电机发送转动信号。
基于此由上述可知，开合组件中的电机、包覆支架与位于系统端的第二壳体相连接，联动芯轴与位于屏幕端的第一壳体相连接。
此外，联动芯轴的一部分可以穿过包覆支架的内孔，与电机的转轴相连接。
因此在电机的转轴在转动的过程中带动联动芯轴转动。
从而在联动芯轴转动的过程中，可以带动第一壳体所在的屏幕端相对于系统端进行翻转，实现单手打开屏幕端的操作。
可选的，笔记本电脑还包括第二加速度传感器。
该第二加速度传感器设置于第二壳体上；第二加速度传感器用于采集第二壳体的位移。
此外，驱动芯片还与第二加速度传感器耦接。
驱动芯片还用于根据第一加速度传感器的采集数据、第二加速度传感器的采集数据计算第一壳体、第二壳体之间的夹角，并根据夹角控制电机转动。
这样一来，驱动芯片通过实时的获取第一壳体、第二壳体之间的夹角，精确的控制电机转轴的转速。
当第一壳体、第二壳体之间的夹角达到预设的角度，能够满足用户观看和操作笔记本时，控制电机的转轴停止转动。
可选的，联动芯轴包括相连接的芯轴本体和第一安装板。
该芯轴本体穿过安装孔，与电机的转轴相连接。
此外，第一壳体包括相连接的第一壳体本体和第一连接管。
第一连接管与芯轴本体同轴设置。
第一安装板位于第一连接管内，且与第一连接管相连接，从而可以将联动芯轴于第一壳体相连接。
此外，第一连接管可以对第一安装板进行包裹，避免第一安装板裸露，对笔记本电脑的外观造成影响。
可选的，第一安装板上开设有多个第一螺纹孔。
第一连接管的孔壁上开设有多个第一连接通孔。
此外，笔记本电脑还包括多个第一螺纹连接件。
一个第一螺纹连接件穿过一个第一连接通孔与一个第一螺纹孔相连接。
从而可以通过第一螺纹连接件将具有第一安装板的联动芯轴与第一壳体相连接。
可选的，包覆支架包括相连接的套管和第二安装板。
套管与芯轴本体同轴设置，套管的内孔作为安装孔与芯轴本体相配合。
此外，第二壳体包括相连接的第二壳体本体和第二连接管。
第二连接管与第一连接管相连通。
电机、套管和芯轴本体位于第二连接管的内孔中，且电机的机体与第二连接管相连接。
第二安装板位于第二连接管外部，且与第二壳体本体相连接，从而使得包覆支架与第二壳体相连接。
从而可以通过第二连接管对位于其内孔中的部件进行遮挡，提高笔记本电脑的外观效果。
可选的，第二连接管包括相连接的上盖和下底。
上盖和下底扣合后，形成第二连接管的内孔。
上盖和下底扣合位置处开设有安装槽。
此外，包覆支架还包括连接板。
连接板位于套管和第二安装板之间，且与套管和第二安装板相连接。
连接板的一部分位于安装槽内。
从而使得位于该连接板远离套管一端的第二安装板能够伸出第二连接管的外部，与第二壳体本体相连接。
可选的，套管的管壁与连接板之间，沿套管的轴线方向设置有通槽。
通过设置上述通槽，可以使得将芯轴本体穿过套管的过程中，套管的内孔在受力后发生变形，使其孔径有所增大，便于套管穿过。
可选的，第二安装板上开设有多个第二螺纹孔。
第二壳体本体上开设有多个第二连接孔。
笔记本电脑还包括多个第二螺纹连接件。
一个第二螺纹连接件穿过一个第二连接通孔与一个第二螺纹孔相连接。
达到将具有第二安装板的包覆支架与第二壳体相连接的目的。
