电烙铁的工作原理

怎样正确使用电烙铁？
电烙铁是电工在设备检修时常用的焊接工具，其外形如图所示，常用的电烙铁有外热式、内热式、快热式三种形式。

电烙铁的结构主要由烙铁头、烙铁芯、外壳、支架等组成，其作原理是，当接通电源后，电流使电阻丝发热，加热烙铁头，达到焊接温度后即可进行工作。

电烙铁的使用注意事项如下：
1）使用之前应检查电源电压与电烙铁的额定电压是否相符，一般为220V，检查电源和接地线接头是否接错。

2）电烙铁在使用中一般用松香作为焊剂，特别是电线接头、电子元器件的焊接，一定要用松香作焊剂，严禁用含有盐酸等腐蚀性物质的焊锡膏焊接，以免腐蚀印制电路板或短路电气线路。

3）电烙铁在焊接金属铁、锌等物质时，可使用焊锡膏焊接。

4）使用电烙铁时，不能在易燃易爆等危险场所中使用。

5）如果在焊接中发现纯（紫）铜制的烙铁头氧化不易沾锡时，要及时除去氧化层，以改善导热和焊接效果。

6）使用电烙铁时，应防止电源线搭在发热部位，以免烫坏导线绝缘层，发生漏电。

7）对于外热式电烙铁，使用一段时间后，应活动一下铜头及紧固螺钉，以防锈死造成拆卸困难。

8）使用完毕应将电烙铁放在支架上，待冷却后再放入工具箱，以免发生火灾。

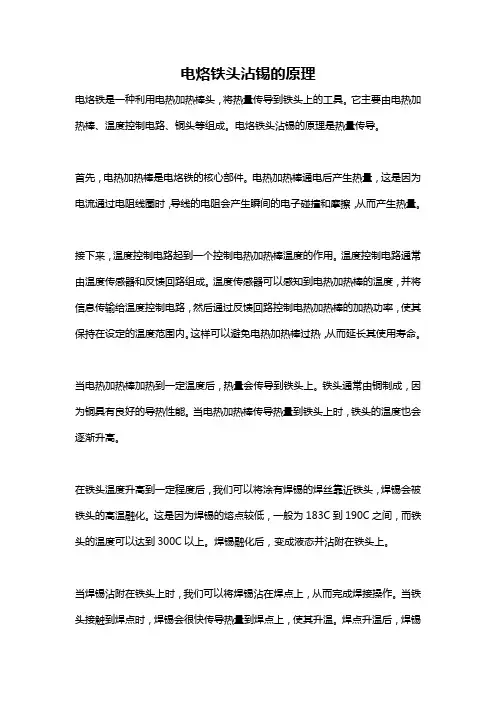

电烙铁头沾锡的原理电烙铁是一种利用电热加热棒头，将热量传导到铁头上的工具。

它主要由电热加热棒、温度控制电路、铜头等组成。

电烙铁头沾锡的原理是热量传导。

首先，电热加热棒是电烙铁的核心部件。

电热加热棒通电后产生热量，这是因为电流通过电阻线圈时，导线的电阻会产生瞬间的电子碰撞和摩擦，从而产生热量。

接下来，温度控制电路起到一个控制电热加热棒温度的作用。

温度控制电路通常由温度传感器和反馈回路组成。

温度传感器可以感知到电热加热棒的温度，并将信息传输给温度控制电路，然后通过反馈回路控制电热加热棒的加热功率，使其保持在设定的温度范围内。

这样可以避免电热加热棒过热，从而延长其使用寿命。

当电热加热棒加热到一定温度后，热量会传导到铁头上。

铁头通常由铜制成，因为铜具有良好的导热性能。

当电热加热棒传导热量到铁头上时，铁头的温度也会逐渐升高。

在铁头温度升高到一定程度后，我们可以将涂有焊锡的焊丝靠近铁头，焊锡会被铁头的高温融化。

这是因为焊锡的熔点较低，一般为183C到190C之间，而铁头的温度可以达到300C以上。

焊锡融化后，变成液态并沾附在铁头上。

当焊锡沾附在铁头上时，我们可以将焊锡沾在焊点上，从而完成焊接操作。

当铁头接触到焊点时，焊锡会很快传导热量到焊点上，使其升温。

焊点升温后，焊锡会在焊点表面形成一层均匀的液态焊锡层。

液态焊锡层中含有各种金属元素，这些金属元素在熔化时会产生化学反应，从而使焊点与焊锡层相互结合。

此外，焊锡层的存在还可以提高焊接的导热性能和电导率，从而使焊接质量更好。

总结起来，电烙铁头沾锡的原理是通过电热加热棒产生热量，然后通过温度控制电路控制加热棒的温度，进而将热量传导到铁头上。

当铁头温度升高到一定程度时，焊锡会被铁头高温融化并沾附在铁头上。

通过将铁头接触到焊点，焊锡会将焊点加热，从而使焊锡与焊点相互结合，完成焊接操作。

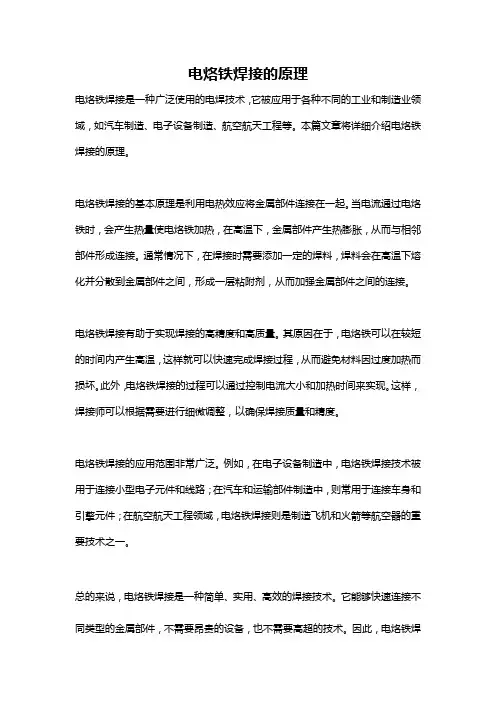

电烙铁焊接的原理
电烙铁焊接是一种广泛使用的电焊技术，它被应用于各种不同的工业和制造业领域，如汽车制造、电子设备制造、航空航天工程等。

本篇文章将详细介绍电烙铁焊接的原理。

电烙铁焊接的基本原理是利用电热效应将金属部件连接在一起。

当电流通过电烙铁时，会产生热量使电烙铁加热，在高温下，金属部件产生热膨胀，从而与相邻部件形成连接。

通常情况下，在焊接时需要添加一定的焊料，焊料会在高温下熔化并分散到金属部件之间，形成一层粘附剂，从而加强金属部件之间的连接。

电烙铁焊接有助于实现焊接的高精度和高质量。

其原因在于，电烙铁可以在较短的时间内产生高温，这样就可以快速完成焊接过程，从而避免材料因过度加热而损坏。

此外，电烙铁焊接的过程可以通过控制电流大小和加热时间来实现。

这样，焊接师可以根据需要进行细微调整，以确保焊接质量和精度。

电烙铁焊接的应用范围非常广泛。

例如，在电子设备制造中，电烙铁焊接技术被用于连接小型电子元件和线路；在汽车和运输部件制造中，则常用于连接车身和引擎元件；在航空航天工程领域，电烙铁焊接则是制造飞机和火箭等航空器的重要技术之一。

总的来说，电烙铁焊接是一种简单、实用、高效的焊接技术。

它能够快速连接不同类型的金属部件，不需要昂贵的设备，也不需要高超的技术。

因此，电烙铁焊
接在各种不同的行业和领域中都受到广泛的应用。

电烙铁焊接原理
电烙铁焊接是一种常见的电子元件焊接方式，它利用热量将焊料融化，从而将元件固定在电路板上。

电烙铁焊接原理涉及到热传导、热膨胀、焊料性质等多个方面的知识。

下面我们将逐一介绍电烙铁焊接的原理。

首先，电烙铁焊接的原理之一是热传导。

电烙铁通过加热铁头，将热量传导到焊接点和焊料上。

当电烙铁接触焊接点时，热量会迅速传导到焊料和焊接点附近的电路板上，从而使焊料融化并与焊接点接触，形成牢固的连接。

热传导是电烙铁焊接能够实现焊接的重要原理之一。

其次，热膨胀也是电烙铁焊接的原理之一。

当电烙铁加热时，铁头和周围材料会发生热膨胀。

这种热膨胀会使焊接点和焊料受到一定的压力，从而有助于焊料与焊接点形成良好的连接。

同时，热膨胀还可以帮助焊料在融化时填充焊接点和焊料之间的微小空隙，提高焊接的牢固性。

另外，焊料的性质也对电烙铁焊接起着重要作用。

不同类型的焊料具有不同的熔点和流动性，这直接影响到焊接的质量。

在电烙铁焊接中，选用合适的焊料可以确保焊接点得到充分润湿，形成均匀、牢固的焊接。

因此，了解焊料的性质对于掌握电烙铁焊接原理至关重要。

总的来说，电烙铁焊接原理涉及到热传导、热膨胀和焊料性质等多个方面的知识。

通过合理利用这些原理，可以实现高质量的焊接，确保电子元件在电路板上的稳固连接。

同时，深入理解电烙铁焊接原理也有助于我们在实际操作中更加准确、高效地进行焊接工作。

希望本文能够帮助大家更好地理解电烙铁焊接的原理，提高焊接技术水平，确保电子产品的质量和稳定性。

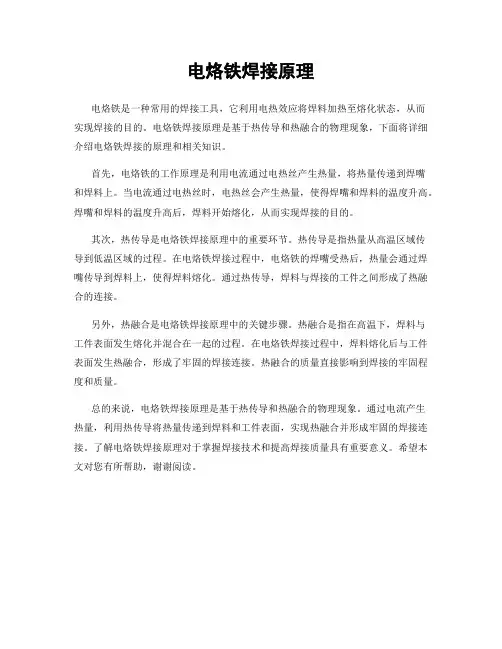

电烙铁焊接原理
电烙铁是一种常用的焊接工具，它利用电热效应将焊料加热至熔化状态，从而
实现焊接的目的。

电烙铁焊接原理是基于热传导和热融合的物理现象，下面将详细介绍电烙铁焊接的原理和相关知识。

首先，电烙铁的工作原理是利用电流通过电热丝产生热量，将热量传递到焊嘴
和焊料上。

当电流通过电热丝时，电热丝会产生热量，使得焊嘴和焊料的温度升高。

焊嘴和焊料的温度升高后，焊料开始熔化，从而实现焊接的目的。

其次，热传导是电烙铁焊接原理中的重要环节。

热传导是指热量从高温区域传
导到低温区域的过程。

在电烙铁焊接过程中，电烙铁的焊嘴受热后，热量会通过焊嘴传导到焊料上，使得焊料熔化。

通过热传导，焊料与焊接的工件之间形成了热融合的连接。

另外，热融合是电烙铁焊接原理中的关键步骤。

热融合是指在高温下，焊料与
工件表面发生熔化并混合在一起的过程。

在电烙铁焊接过程中，焊料熔化后与工件表面发生热融合，形成了牢固的焊接连接。

热融合的质量直接影响到焊接的牢固程度和质量。

总的来说，电烙铁焊接原理是基于热传导和热融合的物理现象。

通过电流产生
热量，利用热传导将热量传递到焊料和工件表面，实现热融合并形成牢固的焊接连接。

了解电烙铁焊接原理对于掌握焊接技术和提高焊接质量具有重要意义。

希望本文对您有所帮助，谢谢阅读。

电烙铁工作原理电烙铁是一种常用于焊接和电子设备维修等领域的工具。

它的工作原理是利用电流通过电热丝产生热量，通过传导热量将焊接点或电子元件加热，使其熔化或软化，然后通过焊锡等材料连接或修复电子部件。

电烙铁的主要组成部分包括手柄、电热丝、头部和温度控制系统。

手柄是持握电烙铁的部分，通常采用绝缘材料制成以避免电击。

电热丝是电烙铁中的主要零部件，它是一个直径较细的金属丝，具有良好的导电性和发热性能。

头部则是电热丝的末端，通常采用导热材料制成，以便将热量有效地传导给焊接点或电子元件。

温度控制系统则是控制电烙铁加热温度的关键部件，它通常采用热敏电阻或热电偶作为温度传感器，通过控制加热功率来维持恒定的加热温度。

电烙铁的工作原理可以简单地描述为：通过插入电源将电流传送到电热丝中，电热丝在电流的作用下发热，头部将热量转移到需要加热的部分，从而使其熔化或变形，完成所需的焊接或修复工作。

电烙铁在使用过程中也存在一些问题。

加热过程会产生大量的烟雾和气味，这可能会对操作者的健康造成影响。

电烙铁需要维持恒定的加热温度，否则可能导致焊接效果不佳或甚至损坏电子元件。

一些更为先进的电烙铁产品采用了新型的加热元件和温度控制技术来解决这些问题。

一些电烙铁采用了气浮热解技术，这种技术通过利用气体的热传导性能实现高效的加热效果，减少了烟雾和气味的产生，并提高了操作的安全性和可靠性。

一些电烙铁还采用了数字温度控制系统，通过对加热功率和时间的精确控制来实现恒定的加热温度，减少了焊接效果不佳的风险，同时具有更高的控制精度和可靠性。

电烙铁是一种非常重要的工具，其工作原理简单但关键，对于电子设备维修和焊接工作有着重要的作用。

随着科技的不断发展，各种新型电烙铁不断涌现，将为用户提供更为高效、安全、可靠的工具。

随着电子技术的发展，电子设备越来越普及。

在维修和制造电子设备的过程中，焊接技术是不可或缺的。

作为焊接时的重要工具，电烙铁的工作原理和性能的改进对于电子设备的维修和制造至关重要。

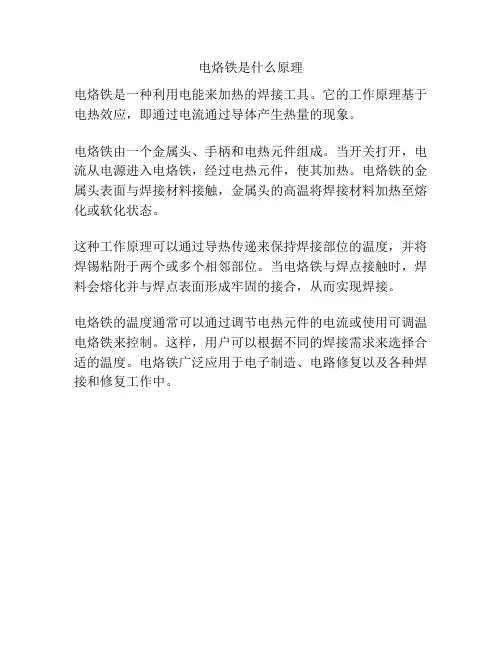

电烙铁是什么原理
电烙铁是一种利用电能来加热的焊接工具。

它的工作原理基于电热效应，即通过电流通过导体产生热量的现象。

电烙铁由一个金属头、手柄和电热元件组成。

当开关打开，电流从电源进入电烙铁，经过电热元件，使其加热。

电烙铁的金属头表面与焊接材料接触，金属头的高温将焊接材料加热至熔化或软化状态。

这种工作原理可以通过导热传递来保持焊接部位的温度，并将焊锡粘附于两个或多个相邻部位。

当电烙铁与焊点接触时，焊料会熔化并与焊点表面形成牢固的接合，从而实现焊接。

电烙铁的温度通常可以通过调节电热元件的电流或使用可调温电烙铁来控制。

这样，用户可以根据不同的焊接需求来选择合适的温度。

电烙铁广泛应用于电子制造、电路修复以及各种焊接和修复工作中。

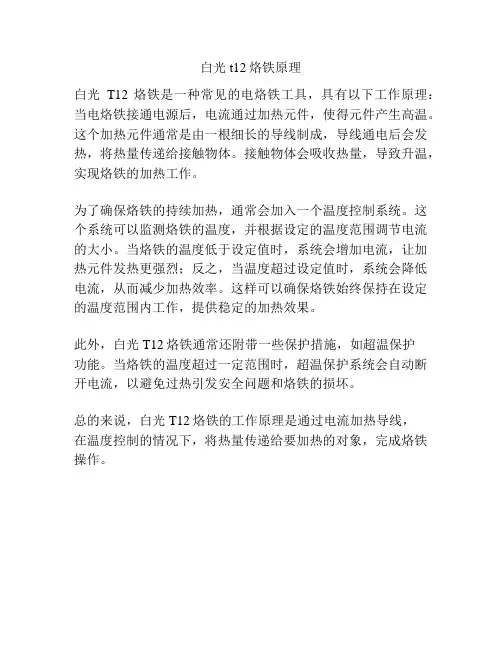

白光t12烙铁原理
白光T12烙铁是一种常见的电烙铁工具，具有以下工作原理：当电烙铁接通电源后，电流通过加热元件，使得元件产生高温。

这个加热元件通常是由一根细长的导线制成，导线通电后会发热，将热量传递给接触物体。

接触物体会吸收热量，导致升温，实现烙铁的加热工作。

为了确保烙铁的持续加热，通常会加入一个温度控制系统。

这个系统可以监测烙铁的温度，并根据设定的温度范围调节电流的大小。

当烙铁的温度低于设定值时，系统会增加电流，让加热元件发热更强烈；反之，当温度超过设定值时，系统会降低电流，从而减少加热效率。

这样可以确保烙铁始终保持在设定的温度范围内工作，提供稳定的加热效果。

此外，白光T12烙铁通常还附带一些保护措施，如超温保护
功能。

当烙铁的温度超过一定范围时，超温保护系统会自动断开电流，以避免过热引发安全问题和烙铁的损坏。

总的来说，白光T12烙铁的工作原理是通过电流加热导线，
在温度控制的情况下，将热量传递给要加热的对象，完成烙铁操作。

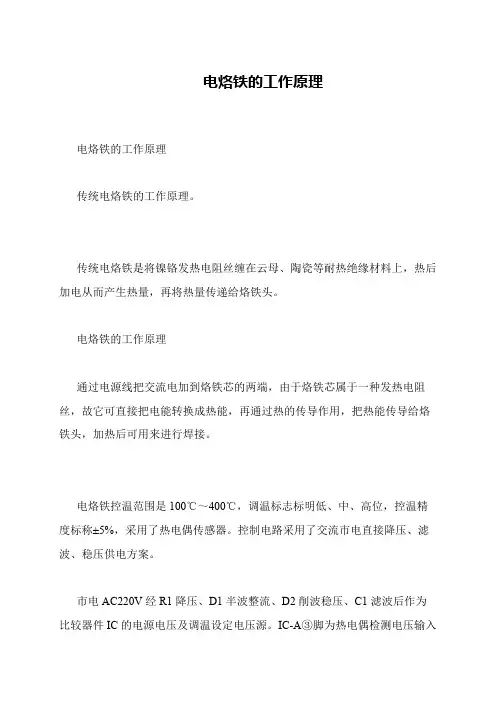

电烙铁的工作原理
 电烙铁的工作原理
 传统电烙铁的工作原理。

 传统电烙铁是将镍铬发热电阻丝缠在云母、陶瓷等耐热绝缘材料上，热后加电从而产生热量，再将热量传递给烙铁头。

 电烙铁的工作原理
 通过电源线把交流电加到烙铁芯的两端，由于烙铁芯属于一种发热电阻丝，故它可直接把电能转换成热能，再通过热的传导作用，把热能传导给烙铁头，加热后可用来进行焊接。

 电烙铁控温范围是100℃～400℃，调温标志标明低、中、高位，控温精度标称±5%，采用了热电偶传感器。

控制电路采用了交流市电直接降压、滤波、稳压供电方案。

 市电AC220V经R1降压、D1半波整流、D2削波稳压、C1滤波后作为比较器件IC的电源电压及调温设定电压源。

IC-A③脚为热电偶检测电压输入。

电烙铁的工作原理及种类、选型电烙铁工作原理简单地说就是一个电热器在电能的作用下，发热、传热和散热的过程，接通电源后，在额定电压下，以电热丝阻值所决定的功率发热。

热量优先传递给烙铁头，使之温度上升，再有烙铁头的表面向周围的环境散发。

热量的散发速度与烙铁头的温升成正比，即温差大三热速度快；达到一定温度后，散热功率等于发热功率，停止升温，此时烙铁头的温度一般高于300℃，超出焊料的熔点很多，发热体的热能也会向后传给管身，但由于管身是有一定长度薄钢板作成，热阻较大，且管身具有散热孔，使手柄的温度升高不多。

二、分类及结构由于用途和机构的不同，有着各种烙铁。

从加热方式分：有直热式、感应式、气体燃烧式等；从发热能力分：10W、20W、30W、40W、……、300W等；从功能分：有单用式、两用式、调温式。

最常用的是单一焊接用的直热式。

它又可分为内热式和外热式两种。

我们公司所用多为外热式。

㈠直热式烙铁图5所示为典型烙铁结构：图5典型烙铁结构图1、发热元件，将电能转化为热能的元件，它是将镍络电阻丝缠在云母、陶瓷等耐热、绝缘材料上构成。

2、烙铁头，一般用紫铜制成、作为热能储存和传递的工具。

3、受柄，一般用塑料或木料制成，设计不良的受柄，温升过高会影响操作。

4、接线柱，发热元件同电源线的连接处。

一般烙铁有三个接线柱，其中一个是接金属外壳，接线时应用三芯线将外壳接保护零线。

（二）感应式烙铁感应式烙铁也叫速热烙铁，俗称焊枪。

特点为加热速度快，一般几秒就可达到焊接温度。

因而不需像直热式烙铁一样持续通电，它手柄上有一个开关，工作时只需按下几秒即可焊接，特别适合断续工作，由于烙铁头实际是变压器的次级，所以对一些电荷敏感器件不易使用。

（三）吸锡烙铁很容易理解这种烙铁具有加热、吸锡两种功能，也可将吸锡器做成单独的一种工具，使用时，要及时清除吸入的锡渣，保持吸锡孔畅通。

（四）调温及恒温烙铁调温烙铁有自动和手动两种。

手动式实际是将烙铁接到一个可调电源上，通过调节电压来调节烙铁温度。
