鹤林小学高大模板专项施工方案(含专家评审意见)

  • 格式：docx
  • 大小：1.73 MB
  • 文档页数：84

许真宁点评：鹤林小学项目位于成都市天府新区华阳镇鹤林村，建设总投资10281.72万元，规划建设净用地面积27436㎡，规划建筑总面积22603.89㎡，其中地上面积18617.93㎡，地下面积3985.96㎡。

主要2栋“口”字型教学楼（5F）、1栋综合楼（5F）、1栋实验楼(5F)、1栋报告厅（1F）、1栋食堂、体育馆（1-2F）、1个风雨廊（2F）、一座大门、垃圾房及室外运动场、围墙组成，由于鹤林小学体育馆采用层高超过8m的支模体系。

根据相关规定，需编制高大模板安全专项施工方案。

专家组认真审核本专项方案，认为本方案编制基本可行，具体论证意见如下：1.主梁底纵向设置立杆根数、间距应综合考虑支撑架体整体性布置；2.计算书中按剪刀撑加强型取立杆计算系数，但实际的剪刀撑布置未达到加强型要求，请复核；3.以附图形式明确高支模区域，补充高支模平面布置及纵横典型断面图。

4.按规范要求完善水平剪刀撑设置的具体部位及详细做法。

目录1 工程概况 (1)1.1工程简介 (1)1.2设计概况 (1)2 编制依据和编制原则 (2)2.1编制依据 (2)2.2编制原则 (3)3 危险源分析及预防控制措施 (4)3.1危险源识别 (4)3.2预防控制措施 (4)4 人材机配置计划 (4)4.1主要设备配置计划 (4)4.2施工材料配置计划 (5)4.3人员配置计划 (5)5 总体施工方案 (6)6 施工工艺技术 (6)6.1技术参数 (6)6.3施工工艺技术 (7)6.3.1板模板施工 (7)6.3.2梁模板施工 (8)6.3.3柱模板施工 (9)6.3.4剪刀撑施工 (10)6.3.5支撑体系构造施工技术要求 (11)6.4模板施工操作要求 (15)6.4.1支架工程 (15)6.4.2模板安装工程一般项目 (16)6.4.3梁模板安装 (17)6.4.4板模板安装 (18)6.5检查要求 (18)6.5.1模板、脚手架的拆除 (18)6.5.2支架拆除 (19)7 验收及要求 (20)7.1验收标准 (20)7.1.1材料进场检查验收 (20)7.1.2模板支撑系统验收 (23)7.2验收程序 (24)7.3验收内容 (24)7.4验收人员 (26)8.施工安全保证措施 (26)8.1组织保证措施 (27)8.1.1安全保证组织机构 (27)8.1.2安全管理保证体系 (27)8.2模板监测监控措施 (31)8.2.1监测的主要目的 (31)8.2.2监测项目 (31)8.2.3监测点布设 (31)8.2.4监测方法 (31)8.2.5监测频率及要求 (31)8.2.6模板量测 (32)8.2.7砼浇灌过程中的巡查 (32)9.质量、环保、工期保证措施 (33)9.1质量保证措施 (33)9.2环保保证措施 (34)9.3工期保证措施 (35)10应急处置措施 (35)10.1应急小组 (35)10.1.1组织机构 (35)10.1.2领导小组的主要职责 (36)10.1.3应急岗位职责 (36)10.1.4应急联络电话 (38)10.1.5项目部应急设备及设施 (38)10.1.6安全通道的设置 (39)10.2应急程序及应急方案 (40)10.2.1信息报告程序 (40)10.2.2应急处置 (42)10.3应急响应 (43)10.4专项应急预案 (43)10.4.1模板支撑系统坍塌应急预案 (43)10.4.2高处坠落应急救援预案 (44)10.4.3处置火灾事故预案 (45)10.4.4物体打击应急措施 (46)10.4.5触电事故应急救援预案 (47)11计算书 (47)1 工程概况1.1工程简介鹤林小学项目位于成都市天府新区华阳镇鹤林村，建设总投资10281.72万元，规划建设净用地面积27436㎡，规划建筑总面积22603.89㎡，其中地上面积18617.93㎡，地下面积3985.96㎡，容积率0.68，绿地率20.14%，机动车位85辆，设计规模36个班，该项目主要2栋“口”字型教学楼（5F）、1栋综合楼（5F）、1栋实验楼(5F)、1栋报告厅（1F）、1栋食堂、体育馆（1-2F）、1个风雨廊（2F）、一座大门、垃圾房及室外运动场、围墙组成，建筑高度3.70-22.70m。

工程效果图1.2设计概况结构设计概况表连廊层高表体育馆示意图教学综合用房结构尺寸表2 编制依据和编制原则2.1编制依据（1）《中华人民共和国安全生产法》（2014版）；（2）《中华人民共和国建筑法》；（3）《建设工程安全生产管理条例》（国务院令第393号）；（4）《危险性较大的分部分项工程安全管理规定》（住建部令37号）；（5）《建设工程模板支撑系统施工安全监督管理导则》（建质[2009]254号）；（6）《沙河中学实施性施工组织设计》；（7）沙河中学各专业施工图纸；（8）主要的施工及验收规范、标准：1）《建筑结构荷载规范》（GB50009-2012）；2）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；3）《建筑施工模板安全技术规范》（JGJ162-2008）；4）《建筑施工临时支撑结构技术规范》（JGJ300-2013)；5）《混凝土结构工程施工规范》（GB50666-2011）；6）《混凝土工程施工质量验收规范》（GB50204-2015）；7）《建筑施工安全检查标准》（JGJ59-2011）；8）《施工现场临时用电安全技术规范》（JGJ46-2005）；9）《建筑施工高处作业安全技术规范》（JGJ80-2016）；2.2编制原则（1）坚持“安全第一，预防为主，综合治理”的方针和质量终身制原则。

严格执行房建项目模板工程施工安全技术规范、规程、标准，确保施工安全。

（2）本着经济合理、质量一流的原则，严格按照合同文件要求的工期、质量、安全、环保、文明施工、信息化管理等目标编制本专项施工方案，确保总体工期目标的实现。

（3）严格执行业主对本工程建设的各项要求，采取现代化的管理手段和管理模式，优化施工组织。

（4）由于鹤林小学体育馆最大高度为8.73m，且梁最大跨度为31.6m，该体育馆的模板支模体系根据住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知[建办质(2018) 31号]，此模板工程属“超过一定规模的危险性较大的分部分项工程范围”。

3 危险源分析及预防控制措施3.1危险源识别1）模板变形、断裂；2）扣件爆裂、滑脱；3）钢管强度或刚度不足造成弯曲变形过大或局部失稳；4）个别顶托伸出钢管顶部超长；5）个别钢管立杆采用搭接或立杆支撑底部悬空；6）水平拉杆步距过大，水平剪刀撑、竖向剪刀撑不设或少设等。

3.2预防控制措施1）根据专项方案采用新模板、楞木、牵杆、立杆间距按设计要求布设。

2）钢管扣件先检查验收，不符合要求的不得使用。

3）水平、竖向剪刀撑、扫地杆按设计要求设置，不得不设、少设或加大尺寸设置。

4）立杆采用对接、错开布设，不得采用搭接，上下端顶紧。

4 人材机配置计划4.1主要设备配置计划结构施工过程中机具设备配置计划如下表所示。

主要设备计划配置表4.2施工材料配置计划为了满足本工程施工总体进度计划要求，确保按照业主节点要求完成结构封顶。

根据本结构实际特点、结构施工工期情况，模板支撑系统材料计划按下表行配置。

主要材料计划表每批材料进场后项目部组织人员进行检查（出厂合格证、质量说明、外观）后上报监理进行见证取样，检测无误后报验审批流程通过后进入下步工序施工。

4.3人员配置计划劳动力配置计划表5 总体施工方案本次模板施工范围为体育馆，按照从下至上的顺序进行模板支设及拆除。

支模部位混凝土浇筑顺序如下，先搭设支模架，安装加固墙柱模板，浇筑墙柱混凝土至梁底，再拼装梁板模板，最后浇筑顶板混凝土。

每层混凝土达到设计强度方可拆除本层模板及其支架。

每层钢管、模板、木方周转料均采用塔吊与人工配合转运。

以上每一层混凝土浇筑前，都严格按照“三检”制度对支模架架体稳定性等进行全数检查，合格后方可进行混凝土浇筑。

6 施工工艺技术6.1技术参数结构设计参数本工程的现浇混凝土构件主要有柱、梁、板等，该支模区域全部由框架柱为主体支撑。

6.2施工工艺流程模板施工流程图6.3施工工艺技术6.3.1板模板施工顶板最大厚度为160mm，支架、模板体系采用φ48×3.0mm扣件式满堂支撑架（实际计算采用φ48×2.7mm）。

顶板支撑架体系采用排距900（横向）×900（纵向）×1700（步距）mm、，次楞采用40mm×80mm 木枋，沿结构梁纵向布置，次楞后水平设置主楞；主楞采用双拼钢管，沿结构梁横向布置。

次楞上铺13mm厚规格为1830×915mm的竹胶板。

支架体系基础以承载力≥140Mpa为基础计算。

支架纵向、横向和水平按规范要求设置剪刀撑，纵向每4排水平杆设置一组竖向连续剪刀撑，同时设置三道连续水平剪刀撑。

平台水平支撑钢管布置图板模板设计立面图(模板支架纵向)板模板设计平面图(模板支架横向)6.3.2梁模板施工梁下采用900mm（横向）×900mm（纵向）间距并在梁底部增设2根立杆，次楞采用40mm×80mm木枋，间距180mm，沿结构梁纵向布置；次楞后水平设置主楞；主楞采用双拼钢管，间距500mm，沿结构梁横向布置；其上铺13mm厚规格为1830×915mm的竹胶板。

纵向、横向和水平按规范要求设置剪刀撑。

下翻梁梁侧采用15mm厚竹胶板，40mm×80mm木枋间距250mm，竖直向摆放；次楞后设置主楞双钢管纵向摆放，设置三道对拉螺栓，螺栓水平间距600mm，竖向间距200mm。

梁模板设计立面图6.3.3柱模板施工本工程框架柱截面最大不利截面600×800mm，模板采用13mm 厚竹胶板，模板外侧次楞截面为单钢管，沿结构纵向布置，平均布置5根；木枋外侧用双拼钢管沿结构横向进行布置,间距500mm。

柱模板设计平面图柱模板设计立面图6.3.4剪刀撑施工（1）竖向剪刀撑在架体外侧周边及内部纵横向每隔8m设置一道，由底至顶设置连续竖向剪刀撑，剪刀撑跨度为8m。

（2）横向剪刀撑在竖向剪刀撑顶部交点平面设置连续水平剪刀撑。

水平剪刀撑纵横向每隔8m设置一道，水平剪刀撑跨度为8m。

剪刀撑立面布置示意图（纵、横向）剪刀撑平面布置示意图6.3.5支撑体系构造施工技术要求（1）钢管支架立杆立杆接长全部采用对接扣件连接，严禁搭接，且相邻两立杆对接接头不得在同步内，对接接头沿竖向错开的距离不宜小于500mm。

各接头的中心距主节点不宜大于步距的1/3，严禁将上部的钢管立杆与下部的钢管立杆错开固定在水平拉杆上。

合集下载

高大模板安全专项施工方案专家论证

高大模板安全专项施工方案专家论证

轮胎生产项目二期工程212B半制成品车间高大模板工程安全专项施工方案中建四局安装工程有限公司二〇一五年八月二十日目录第一节编制依据..................................... 错误!未指定书签。

第二节工程概况..................................... 错误!未指定书签。

一、项目概况................................ 错误!未指定书签。

二、高大模板工程概况........................ 错误!未指定书签。

第三节方案设计..................................... 错误!未指定书签。

一、模板系统................................ 错误!未指定书签。

二、支撑系统................................ 错误!未指定书签。

第四节施工计划..................................... 错误!未指定书签。

第五节施工工艺技术................................. 错误!未指定书签。

一、工艺流程................................ 错误!未指定书签。

二、施工方法................................ 错误!未指定书签。

三、质量标准及验收.......................... 错误!未指定书签。

四、施工要点................................ 错误!未指定书签。

五、质量保证措施............................ 错误!未指定书签。

第六节安全、环保文明施工措施....................... 错误!未指定书签。

一、组织保障................................ 错误!未指定书签。

高大模板专项方案(按专家意见修改)

高大模板专项方案(按专家意见修改)

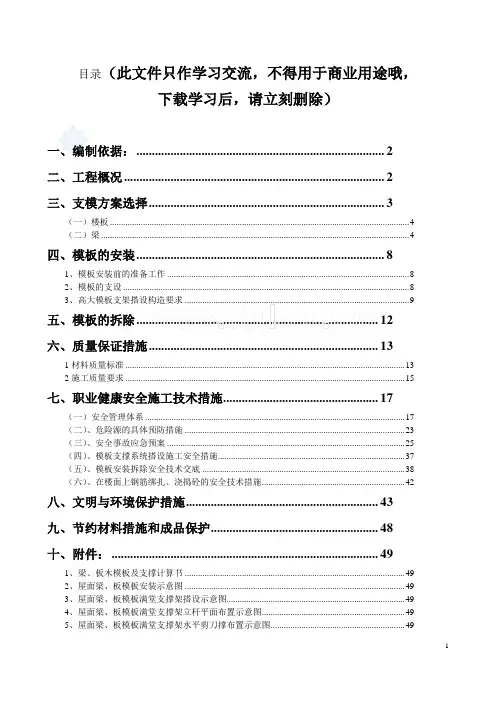

目录（此文件只作学习交流，不得用于商业用途哦，下载学习后，请立刻删除）一、编制依据： (2)二、工程概况 (2)三、支模方案选择 (3)（一）楼板 (4)（二）梁 (4)四、模板的安装 (8)1、模板安装前的准备工作 (8)2、模板的支设 (8)3、高大模板支架搭设构造要求 (9)五、模板的拆除 (12)六、质量保证措施 (13)1材料质量标准 (13)2施工质量要求 (15)七、职业健康安全施工技术措施 (17)（一）安全管理体系 (17)（二）、危险源的具体预防措施 (23)（三）、安全事故应急预案 (25)（四）、模板支撑系统搭设施工安全措施 (37)（五）、模板安装拆除安全技术交底 (38)（六）、在楼面上钢筋绑扎、浇捣砼的安全技术措施 (42)八、文明与环境保护措施 (43)九、节约材料措施和成品保护 (48)十、附件： (49)1、梁、板木模板及支撑计算书 (49)2、屋面梁、板模板安装示意图 (49)3、屋面梁、板模板满堂支撑架搭设示意图 (49)4、屋面梁、板模板满堂支撑架立杆平面布置示意图 (49)5、屋面梁、板模板满堂支撑架水平剪刀撑布置示意图 (49)某地多功能用房（新用房）高大模板工程专项施工方案一、编制依据：1. 本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、工程地质报告；2. 本工程的施工组织设计；3. 《混凝土结构工程施工质量验收规范》（GB50204-2002）4. 《建筑工程施工质量验收统一标准》（GB50300-2001）5. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ150-2001）6.《扣件式钢管模板高支撑架设计和使用安全》（参考）7. 《施工技术》2002.3.8.《建筑施工手册》（第四版）9.《建筑施工安全检查标准》（JGJ59－99）10.《建筑施工高处作业安全技术规范》（JGJ80－91）11.《建筑拆除工程安全技术规范》（JGJ147－2004）12.《施工现场临时用电安全技术规范》（JGJ46－2005）15.《建设工程施工现场供用电安全规范》（GB50194－93）14.《建筑施工现场环境与卫生标准》（JGJ146－2004）二、工程概况本工程为某地多功能用房（新用房）工程，，位于某地某市市总建筑面积为m2，主体建筑面积为m2，地下停车场有辅助用房面积为7351m2，地下共一层层高7.3米，地上四层层高8米（培训办公地上八层层高4米），建筑总高度50.16m，最大跨度15米，第四层楼面层高为1.185～21.375米。
