回风暗斜井掘进地质说明书

地面建筑物地形情况及影响
地面为植物林覆盖的山脉，无建筑物及其它构筑物，标高在××米以上，井下施工不影响地面。
邻区采掘情况
上区段+××工作面在施工破眼，+××正在回采,本区段+××运巷在施工。
巷道煤岩层性
施工段岩层主要为砂岩、粉砂岩、砂质泥岩及泥岩，其中砂岩厚层状、灰白色、石英脉较为发育，富含较多的星散状菱铁矿夹层，厚度××m，硬度f:××级；粉砂岩含管柱状黄铁矿化虫迹及椭圆状黄铁矿结核，薄层状、层理发育、厚度一般为×m，硬度：f:××级；砂质泥岩及泥岩，块层状、厚度×m左右，硬度：f:××级;×号煤层，粒度较为发育，整体条带状结构，厚度×m，f:×级。
瓦斯情况
低
煤层爆炸指数
无爆炸性
自燃等级
无自燃倾向
地质构造特征
本施工段内地质构造较简单，整体为单斜构造，倾角最小×°，最大×°，平均倾角×°，局部发育小型褶皱、小断层（造成岩层裂隙发育）或出现煤层压薄至不可采情况，遇到此种情况需加强支护措施。
水文地质条件
水文地质条件简单，仅局部出现有零星淋滴水现象。
地层柱状图
工作面
掘进地质说明书
编制人：
地质技术主管：
矿总工程师：
福建××××公司××煤矿
编制时间：××年×月×日
掘进工作面地质说明书
井上
下位
置及
影响
程度
采区名称
×采区
工作面名称
××运巷
开口坐标位置及范围
开口位置：X：……Y：……；从××石门×测点处的×煤线斜穿×号顶部岩层施工石门，见×号煤后跟煤施工；大致范围：西以×石门为界，东至××断层（详见附图），预计施工长度为××米。
煤层编号
煤层பைடு நூலகம்度

xxxxxxxxx公司采区回风巷（北）掘进地质条件说明书二〇一二年九月采区回风巷（北）掘进地质条件说明本巷道地质资料是依据晋中市煤田地质队提供的《山西灵石华瀛金泰源煤业有限公司兼并重组整合矿井地质报告》和10+11#煤运输大巷掘进施工中揭露的地质情况编制的。

一、地面相对位置及邻近采区开采情况二、煤（岩）层赋存特征煤（岩）层赋存特征见表煤层特征表煤层顶底板情况表三、地质构造(一) 地形地貌特征井田地处吕梁山脉与霍山之间的中低丘陵山区，区内山梁、河谷交替排列，井田内地势总体西北高东南低，最高点位于井田中部北庄山梁，标高为1134.4m，最低点位于井田东部边界处沟底，标高815m，最大相对高差319.4m。

（二）矿井地质（1）石炭系上统太原组（C3t）：太原组是霍西煤田及本井田的主要含煤岩系，俗称下含煤组。

属海陆交互相碎屑岩夹碳酸盐岩建造，其中赋存煤层8层，整合于本溪组地层之上，地层平均厚度86.61m。

本组主要岩性由煤层、泥岩、砂质泥岩、石灰岩及砂岩组成。

底界砂岩（K1）为灰白色中细粒石英砂岩，局部相变为粗砂岩或砂质泥岩。

全区发育稳定的三层石灰岩，本组为主要含煤地层。

动植物化石比较丰富。

据其岩相岩性及古生物组合对比，将本组地层分为三个岩性段：1、下段(C3t1)：从K1中、细砂岩底至K2 石灰岩底，地层厚度20.35-31.15m，平均23.34m。

岩性为灰白色砂岩、灰黑色泥岩及煤层。

底部为K1中细砂岩,成分以石英、长石为主，粒度变化不大，分选磨园度差，胶结较好，其上为泥岩、砂质泥岩，局部夹粉细砂岩，中上部含9、10、11号三层煤，其中9号为较稳定局部可采煤层，全区已采空。

10、11号为全区稳定可采煤层，10、11号煤层井田内大部分合并为一层,井田中部分叉为10、11号两层。

2、中段(C3t2)：从K2灰岩底至K4灰岩顶，地层厚度16.25-48.70m，平均31.17m。

岩性为灰白色砂岩，灰黑色泥岩和石灰岩及煤层。

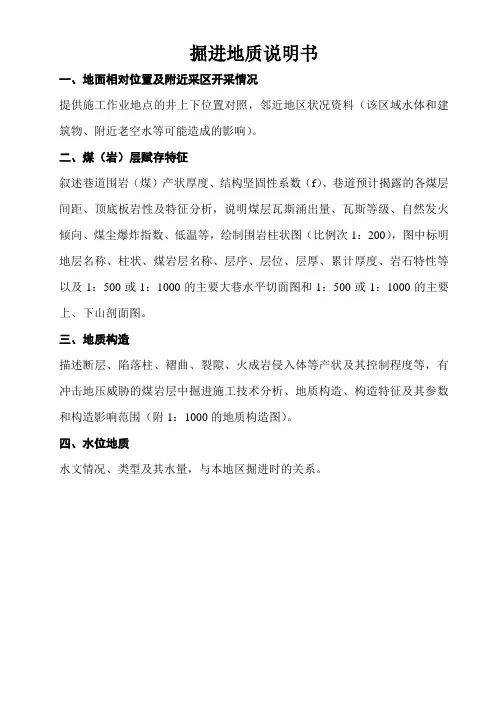

一、地面相对位置及附近采区开采情况提供施工作业地点的井上下位置对照，邻近地区状况资料（该区域水体和建筑物、附近老空水等可能造成的影响）。

二、煤（岩）层赋存特征叙述巷道围岩（煤）产状厚度、结构坚固性系数（f）、巷道预计揭露的各煤层间距、顶底板岩性及特征分析，说明煤层瓦斯涌出量、瓦斯等级、自然发火倾向、煤尘爆炸指数、低温等，绘制围岩柱状图（比例次1：200），图中标明地层名称、柱状、煤岩层名称、层序、层位、层厚、累计厚度、岩石特性等以及1：500或1：1000的主要大巷水平切面图和1：500或1：1000的主要上、下山剖面图。

三、地质构造描述断层、陷落柱、褶曲、裂隙、火成岩侵入体等产状及其控制程度等，有冲击地压威胁的煤岩层中掘进施工技术分析、地质构造、构造特征及其参数和构造影响范围（附1：1000的地质构造图）。

四、水位地质水文情况、类型及其水量，与本地区掘进时的关系。

一、概述（1）工作面位置及井上下关系。

（2）毗邻关系。

指工作面空间包括上下左右的相邻区域开采状况。

二、图纸要求1、回采工作面平面布置图的基本内容（1）比例1：1000；制图人、审批人、地质部长、技术科长、总工程师签字。

（2）图例、坐标及指北方向、煤层底板等高线、巷道名称、标高及导线点、相邻采掘情况。

（3）构造、断层地质要素及断层性质。

（4）工作面范围内钻孔、储量及预定停采位置。

（5）主要生产关系流向、通防设施布置。

2、顶底板综合柱状图（1）比例1：500（2）顶板厚度不小于8倍采高，标明煤岩名称、煤岩厚度及累计厚度、煤岩特征、顶底板类级。

3、工作面及巷道实测剖面图（1）比例1：200（2）构造及其参数，巷道倾角变化状况。

（3）煤层稳定时每隔50m，煤层不稳定时每隔20m标注煤层及其夹层厚度。

4、井上下对照图（1）1：5000（2）地面村庄、山川河流、道路桥梁、建筑物等的投影位置。

（3）塌陷预测范围。

三、地质说明书表格。

掘进工作面地质说明书概况煤层名称8# 巷道名称地面标高（m）1260-1290 井下标高（m）1057地面位置地面相对应位置为为丘陵地带，岩石裸露，有零星植被，没有居民居住。

井下位置及四邻采掘情况东邻边界保护煤柱，西邻8#运输、轨道、回风下山，北与8112运输顺槽相邻，两巷从开口至8114回风顺槽停掘位置距离逐渐远离，距离在21～88m。

南为实体煤田。

掘进对地面设施影响基本无影响。

巷道设计长度（m）1214巷道设计高度（m） 2.65 设计方位角（m2）89°36′巷道设计宽度（m） 3.8煤层情况煤（矿）层总厚（m）1.9-2.2煤层结构煤层倾角5°左右夹矸1-2层，厚度约为0.4m左右水文地质区域水文地质情况说明本地区气候干燥，降水多集中在7、8、9三个月内，形成集中补给，集中排泄，8#煤层顶板为砂质泥岩、细砂岩，致密含水性较弱，在有裂隙的地段偶尔会有滴水现象，最大为淋漓状。

隔水层为细砂岩及砂泥岩，层厚稳定，隔水性能较好。

本区水文地质条件简单，对掘进影响不大。

预计最大涌水量3.5m³/h预计正常涌水量1.5m³/h煤层区段地质特征119号钻孔最接近巷道开口位置，根据该钻孔柱状图显示，开口将揭露砂泥岩、细砂岩、泥岩、8-1煤、粘土岩。

砂泥岩：灰色，含大量云母，厚1.22m。

细砂岩：灰色，具不明显条带状水平层理，厚0.38m泥岩：碎块状，含粘土质，厚0.12m。

8-1煤：黑色。

粘土岩：灰色具滑腻，节理发育充填大量黄铁矿薄片。

地质构造情况构造名称走向倾向倾角性质落差影响程度DF13 85°355°60°-80°正断层0-18m 大DF41 80°350°60°-80°正断层0-15m 大根据8112运输顺槽及三维地震勘探资料分析，按照巷道原设计方位86°30′掘进将受到DF-13号断层影响，为避开该断层，巷道方位按89°36′56″掘进，仍无法避免受该断层影响，掘进至1030m时，将受到DF-41号断层影响，顶、帮将出现破碎现象。
