汽车液压控制系统汽车液压控制系统是现代汽车中十分重要的一个部分，它起着控制和传输动力的作用。

本文将对汽车液压控制系统的原理、组成和应用等方面进行详细的介绍。

一、汽车液压控制系统的原理汽车液压控制系统通过利用液体在密闭容器中传递压力来实现动力的控制和传输。

该系统由液压泵、液压油箱、液压阀和液压缸等组成。

其中，液压泵将液压油从油箱中抽取，并通过液压阀调节压力和流量，最终传输到液压缸中。

二、汽车液压控制系统的组成1. 液压泵：液压泵是汽车液压控制系统的核心部件，它负责将机械能转化为液压能，并输出给液压油路。

2. 液压阀：液压阀用于控制液压系统的压力、流量和方向等参数，常见的液压阀有溢流阀、安全阀和换向阀等。

3. 液压缸：液压缸是汽车液压控制系统中的执行机构，它通过液压能驱动活塞运动，实现一定的机械工作。

4. 液压油箱：液压油箱用于储存液压油，并通过滤油器和冷却器等设备来保证油液的清洁和温度的稳定。

三、汽车液压控制系统的应用汽车液压控制系统在汽车工程中有着广泛的应用，主要体现在以下几个方面：1. 制动系统：汽车的制动系统是液压控制系统的重要应用领域之一。

通过控制液压缸的压力和流量，实现车辆的制动功能。

2. 悬挂系统：汽车的悬挂系统是液压控制系统的另一个重要应用领域。

通过控制液压缸的工作状态，调节车辆的悬挂高度和硬度，提高行驶的稳定性和舒适性。

3. 动力转向系统：汽车的动力转向系统也采用液压控制技术。

液压助力转向系统通过控制液压缸的工作状态，降低驾驶员转向的力度，提高操纵的灵活性。

4. 变速器系统：汽车的自动变速器系统中也应用了液压控制技术。

通过控制液压阀的开闭，实现换挡的快捷和平稳。

总结：汽车液压控制系统是现代汽车中不可或缺的重要部分，它通过利用液体传递压力，实现动力的控制和传输。

液压泵、液压阀、液压缸和液压油箱等组成了汽车液压控制系统的主要部件。

通过对液压控制技术的应用，汽车在制动、悬挂、转向和变速器等方面都得到了显著的改善。

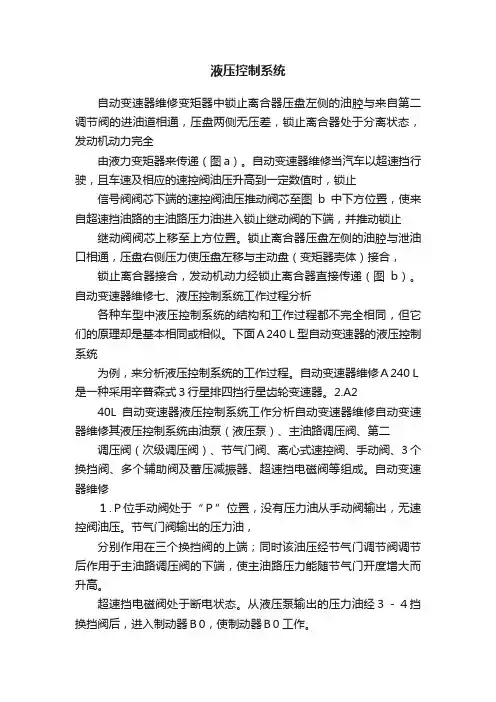

液压控制系统自动变速器维修变矩器中锁止离合器压盘左侧的油腔与来自第二调节阀的进油道相通，压盘两侧无压差，锁止离合器处于分离状态，发动机动力完全由液力变矩器来传递（图a）。

自动变速器维修当汽车以超速挡行驶，且车速及相应的速控阀油压升高到一定数值时，锁止信号阀阀芯下端的速控阀油压推动阀芯至图b中下方位置，使来自超速挡油路的主油路压力油进入锁止继动阀的下端，并推动锁止继动阀阀芯上移至上方位置。

锁止离合器压盘左侧的油腔与泄油口相通，压盘右侧压力使压盘左移与主动盘（变矩器壳体）接合，锁止离合器接合，发动机动力经锁止离合器直接传递（图b）。

自动变速器维修七、液压控制系统工作过程分析各种车型中液压控制系统的结构和工作过程都不完全相同，但它们的原理却是基本相同或相似。

下面Ａ240Ｌ型自动变速器的液压控制系统为例，来分析液压控制系统的工作过程。

自动变速器维修Ａ240Ｌ是一种采用辛普森式３行星排四挡行星齿轮变速器。

2.A2 40L自动变速器液压控制系统工作分析自动变速器维修自动变速器维修其液压控制系统由油泵（液压泵）、主油路调压阀、第二调压阀（次级调压阀）、节气门阀、离心式速控阀、手动阀、3个换挡阀、多个辅助阀及蓄压减振器、超速挡电磁阀等组成。

自动变速器维修１.Ｐ位手动阀处于“Ｐ”位置，没有压力油从手动阀输出，无速控阀油压。

节气门阀输出的压力油，分别作用在三个换挡阀的上端；同时该油压经节气门调节阀调节后作用于主油路调压阀的下端，使主油路压力能随节气门开度增大而升高。

超速挡电磁阀处于断电状态。

从液压泵输出的压力油经３－４挡换挡阀后，进入制动器Ｂ0，使制动器Ｂ0工作。

因离合器Ｃ1和离合器Ｃ2均尚未工作，自动变速器不传递动力，此时自动变速器输出轴被停车挡机构机械锁止，输出轴和驱动轮不工作。

自动变速器维修自动变速器维修２.Ｒ位手动阀处于“Ｒ”位，无速控阀油压，节气门输出油压作用与油路“Ｐ”相同。

从手动阀中输出的压力油分两路：一路通往主油路调压阀下端，使主油路油压在倒挡时较在前进时的高；另一路流经２－３挡换挡阀和１－２挡换挡阀上部，分别进入离合器Ｃ1和制动器Ｂ3的油压缸，使离合器Ｃ1和制动器Ｂ3接合。
