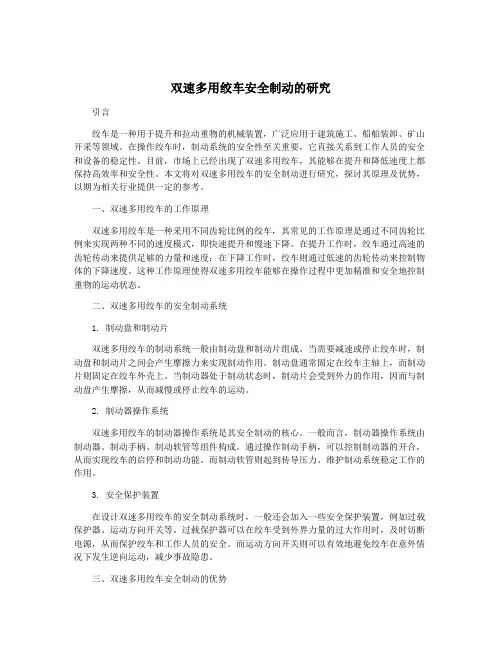

双速多用绞车安全制动的研究引言绞车是一种用于提升和拉动重物的机械装置，广泛应用于建筑施工、船舶装卸、矿山开采等领域。

在操作绞车时，制动系统的安全性至关重要，它直接关系到工作人员的安全和设备的稳定性。

目前，市场上已经出现了双速多用绞车，其能够在提升和降低速度上都保持高效率和安全性。

本文将对双速多用绞车的安全制动进行研究，探讨其原理及优势，以期为相关行业提供一定的参考。

一、双速多用绞车的工作原理双速多用绞车是一种采用不同齿轮比例的绞车，其常见的工作原理是通过不同齿轮比例来实现两种不同的速度模式，即快速提升和慢速下降。

在提升工作时，绞车通过高速的齿轮传动来提供足够的力量和速度；在下降工作时，绞车则通过低速的齿轮传动来控制物体的下降速度。

这种工作原理使得双速多用绞车能够在操作过程中更加精准和安全地控制重物的运动状态。

二、双速多用绞车的安全制动系统1. 制动盘和制动片双速多用绞车的制动系统一般由制动盘和制动片组成。

当需要减速或停止绞车时，制动盘和制动片之间会产生摩擦力来实现制动作用。

制动盘通常固定在绞车主轴上，而制动片则固定在绞车外壳上。

当制动器处于制动状态时，制动片会受到外力的作用，因而与制动盘产生摩擦，从而减慢或停止绞车的运动。

2. 制动器操作系统双速多用绞车的制动器操作系统是其安全制动的核心。

一般而言，制动器操作系统由制动器、制动手柄、制动软管等组件构成。

通过操作制动手柄，可以控制制动器的开合，从而实现绞车的启停和制动功能。

而制动软管则起到传导压力、维护制动系统稳定工作的作用。

3. 安全保护装置在设计双速多用绞车的安全制动系统时，一般还会加入一些安全保护装置，例如过载保护器、运动方向开关等。

过载保护器可以在绞车受到外界力量的过大作用时，及时切断电源，从而保护绞车和工作人员的安全。

而运动方向开关则可以有效地避免绞车在意外情况下发生逆向运动，减少事故隐患。

三、双速多用绞车安全制动的优势1. 高效率：双速多用绞车通过两种不同齿轮比例的传动方式，实现了在提升和下降过程中的高效率，从而能够更快速地完成工作任务。

双速多用绞车技术规范要求双速多用绞车技术规范要求1.工程名称：夏店煤矿双速多用绞车采购项目2.双速绞车型号：JSDB-16 5台JSDB-19 2台3.使用环境条件、工作条件绞车使用与井下各个工作面辅助运输巷，用于上山、下山巷等综采工作面的设备搬迁，工作面的安装和撤液压支架用，采掘工作面、井底车场处物料运输。

4.标准和规定4.1双速多用绞车设备的设计、生产、检验应符合《煤矿安全规程》、《煤炭工业矿井设计规范》及国家、行业的其他有关标准、规范。

4.2其他（1）供货商所使用的规程、标准、规范均应是现行的有效版本。

设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。

（2）安装、运行、维护、检修所需的详尽图纸和技术文件，包括设备总图、部件总图、分图和必要的零件图等。

各种资料；各种资料电子版1份。

（3）备品备件清单。

（4）检验记录、试验报告、煤安标志、质量合格证等出厂报告。

（5）设计、制造时所遵循的规范、标准和规定。

（6）设备和备品管理资料文件，包括设备和备品发运和装箱的明细资料(各种清单)，设备和备品存放与保管技术要求。

5.双速多用绞车的数据及有关要求5.1 JSDB-16技术要求（1）型式：双速多用绞车（2）型号：JSDB-16（3）慢档牵引力：280KN绳速：7.78-12.45（m/min）传动比：205.92（4）快档：牵引力：32KN绳速：62.40-99.79（m/min）传动比：25.69（5）钢丝绳直径：26mm容绳量：325m（6）电动机型号：YBK2-250M-6功率：37（kW）转速：970（rpm）（7）外形尺寸长：3200（mm）宽：983（mm）（8）卷筒尺寸直径500mm×宽度520mm 5.2 JSDB-19技术要求（1）型式：双速多用绞车（2）型号：JSDB-19 （3）慢档牵引力：320KN绳速：7.58-11.45（m/min）传动比：256.35（4）快档：牵引力：44KN绳速：61.82-93.39（m/min）传动比：31.42（5）钢丝绳直径：26mm/31mm容绳量：750m/490m （6）电动机型号：YBK2-280S-6功率：45（kW）转速：980（rpm）（7）外形尺寸宽：1245（mm）高：1270（mm）（8）卷筒尺寸直径600mm×宽度768mm5.3主要技术特点（1）本绞车有回柱、调度、物料运输等多种功能；（2）可用作回柱绞车进行工作面的安装和撤液压支架；（3）绞车内部各传动部位均采用滚动轴承支承；（4）绞车具有快、慢两个速度档位，慢速档牵引力大，用于拉重负荷，快档速度快，用于回绳，档位有自锁功能；（5）减速箱共有两个速度，减速箱上方置有调速手把，可实现快慢速更换；（6）绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均方便，采用常规机械传动，安全可靠。

包一及包二：回柱绞车技术要求姚桥煤矿JH系列回柱机技术要求一、使用条件1、周围环境温度不高于+40°C，不低于-20°C2、相对湿度：在25℃时≤95%3、周围介质无爆炸危险，且无腐蚀金属破坏绝缘的气体和尘埃4、需适用煤矿井下回柱放顶，各种条件顶板压力的采掘工作面5、绞车所配电机、电器设备需具有隔爆性能，煤安标志、防爆证应在有效期内，可用于含有沼气及煤尘的矿井中。

二、主要技术参数三、技术要求1、绞车与电机要匹配、连接件紧密可靠，绞车内部传动力均匀，底座用型钢焊接制成，底座周围应用8mm厚钢板加固。

2、绞车要结构紧凑、体积小、重量轻、搬运方便、运转平稳、维护容易、操作简单。

3、回柱机前、中、后分别应设计出压柱点窝，用于戕住固定回柱机。

四、供货范围1、JH-8回柱机数量：4台2、JH-14回柱机数量：2台3、JH-20A回柱机数量：2台五、其他要求1、参与竞标的厂家应在谈判前与我方沟通，了解我方的现场情况。

2、应提供整机及配套件的“产品合格证”、“防爆合格证”、“MA”标志、“生产许可证”，整机的装配图、结构示意图、电气原理图，并配有相应电子版资料。

3、整机质保期一年，质保期内正常使用发生的设备问题，由供方免费维修或更换。

4、设计、制造及引用标准：《煤矿安全规程》（2011版）、现行国家标准、现行行业标准5、供货单位应按合同签订之日起30天内供货。

6、供货地点：姚桥煤矿孔庄煤矿回柱绞车技术要求一、绞车使用工况条件1、回柱绞车用于工作面及巷道回柱或调度、牵引重物等。

2、周围空气中有瓦斯、煤尘等易燃、易爆气体。

3、空气温度为0℃～40℃。

4、空气相对湿度不大于95%。

二、回柱绞车技术参数1、JH-14型回柱绞车技术参数（1）外层钢丝绳静张力 140KN（2）钢丝绳平均速度 0.12m/s（3）滚筒容绳量 130m（4）钢丝绳直径 21.5mm（5）电动机：型号 YBK2-225S-8功率 18.5KW电压 660/1140V2、JH-20A型回柱绞车技术参数（1）外层钢丝绳静张力 200KN（2）钢丝绳平均速度 0.11m/s（3）滚筒容绳量 170m（4）钢丝绳直径 24.5mm（5）电动机：型号 YBK2-200L2-6功率 22KW电压 660/1140V3、JH-30型回柱绞车技术参数（1）外层钢丝绳静张力 300KN（2）钢丝绳平均速度 0.13m/s（3）滚筒容绳量220m（4）钢丝绳直径30mm（5）筒径（直径×宽度）540×560mm（6）电动机：型号YBK2-280S-6功率 45KW电压 660/1140V三、技术要求1、必须符合《煤矿安全规程》规定。

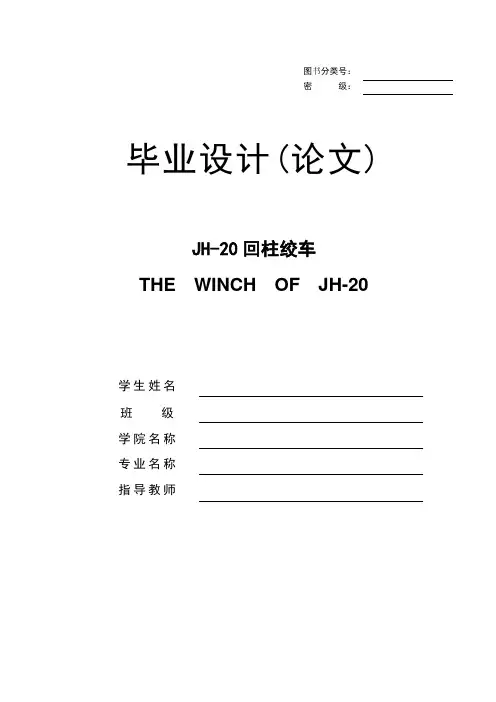

图书分类号：密级：毕业设计(论文)JH-20回柱绞车THE WINCH OF JH-20学生姓名班级学院名称专业名称指导教师XXX学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。

本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：XXX学位论文版权协议书本人完全了解XXX关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归XXX所拥有。

XXX有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

XXX可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：摘要回柱绞车是一种通用的矿山机械设备。

其应用范围非常广泛，在矿山开采、码头、港口以及基建行业等都能够发挥着积极实用的作用。

它的主要作用时用于辅助搬运，主要应用于回柱的放顶之处，有时候还应用于设备或者工作单元的上下、平移等比如溜槽等。

同时还可应用与皮带的预紧、输送物料等方面。

本次毕业设计研究的是JH-20型回柱绞车。

它的传动系统是整个设备的关键。

在结构设计中采用了常见的两级减速传动，即涡轮蜗杆传动和圆柱齿轮传动，这样不但满足了高承载力的需求，还简化了整体结构。

整个传动系统结构紧凑、传动稳定。

同时在整体的结构设计中，采用了特殊的制动盘实现工作和制动两种状态的互锁，达到安全的目的。

在动力源的设计上采用了具有防爆功能的电动机和相应的控制器以及开关，确保了工作的安全性。

在工作的时候，绞车的起动载荷较小，所以只需要控制操作的按钮即可实现相应的动作。

产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作，亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作，也适合于小煤矿作提升矿物、材料使用。

Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

JH系列回柱绞车系列均具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH系列绞车均采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；绞车结构对称布置，呈长条形，底座呈雪撬状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便，运转平稳、安全可靠。

技术参数型号JD-1（JD-11.4）JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

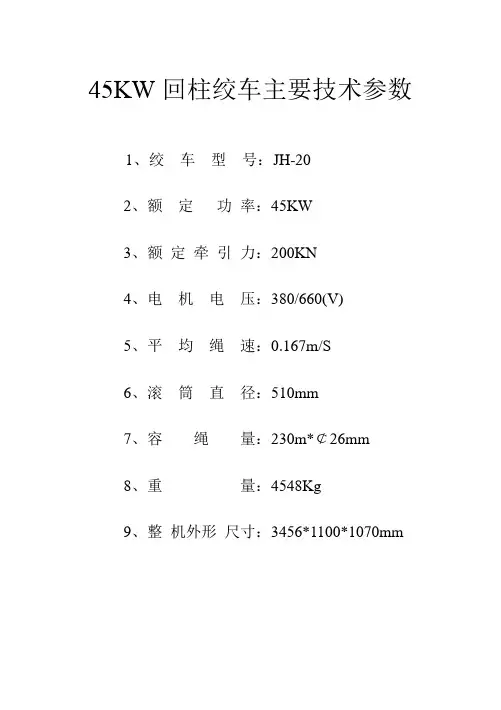

45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm45KW回柱绞车主要技术参数1、绞车型号：JH-202、额定功率：45KW3、额定牵引力：200KN4、电机电压：380/660(V)5、平均绳速：0.167m/S6、滚筒直径：510mm7、容绳量：230m*￠26mm8、重量：4548Kg9、整机外形尺寸：3456*1100*1070mm18.5KW回柱绞车主要技术参数1、绞车型号：JH-142、额定功率：18.5KW3、额定牵引力：140KN4、电机电压：380/660(V)5、平均绳速：0.113m/S6、滚筒直径：400mm7、容绳量：150m*￠21.5mm8、重量：2505Kg9、整机外形尺寸：2792*978*1063mmEBZ160型掘进机操作规程1、只有经过培训合格被授权操作的专职司机才能操作掘进机，司机必须持证上岗。

2、开车前必须检查并确认周围环境及人员的安全。

3、启动油泵电机前，应检查各液压阀和供水阀的操作手柄，必须处中的位置。

4、切割头必须在旋转的情况下才能贴靠工作面。

5、切割时要根据煤或岩石的硬度，掌握好切割头的切割深度和切割厚度，切割头进入切割时应点动操作手柄，缓慢进入煤壁切割。

6、机器向前行走时，应注意扫底并清除机体两侧的浮煤，扫底时应避免底板出现台阶，防止产生掘进机爬高。

7、调动机器前进或后退时，必须收起后支撑，抬起铲板。

8、切割部工作时，若遇闷车现象应立即脱离切割或停机，防止切割电动机长期过载。

9、对大块掉落煤岩，应采用适当方法破碎后再进行装载，若大块矸石被龙门卡住时，应立即停车，进行人工破碎，不能用刮板机强拉。

10、液压系统和供水的压力不准随意调整，若需要调整时应由专职人员进行。

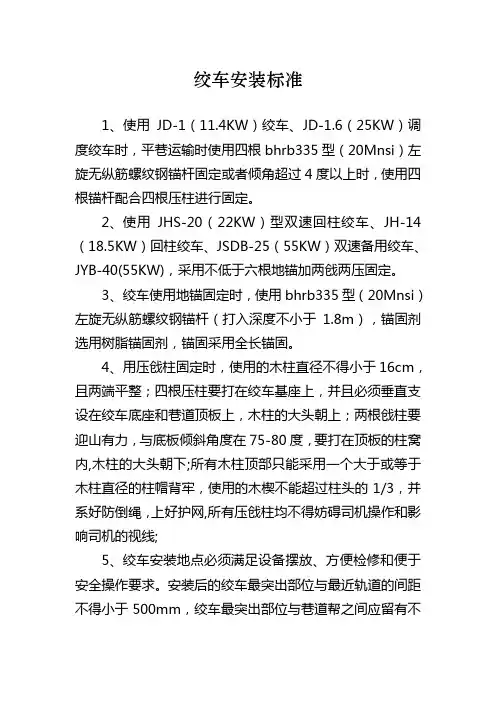

绞车安装标准1、使用JD-1（11.4KW）绞车、JD-1.6（25KW）调度绞车时，平巷运输时使用四根bhrb335型（20Mnsi）左旋无纵筋螺纹钢锚杆固定或者倾角超过4度以上时，使用四根锚杆配合四根压柱进行固定。

2、使用JHS-20（22KW）型双速回柱绞车、JH-14（18.5KW）回柱绞车、JSDB-25（55KW）双速备用绞车、JYB-40(55KW)，采用不低于六根地锚加两戗两压固定。

3、绞车使用地锚固定时，使用bhrb335型（20Mnsi）左旋无纵筋螺纹钢锚杆（打入深度不小于1.8m），锚固剂选用树脂锚固剂，锚固采用全长锚固。

4、用压戗柱固定时，使用的木柱直径不得小于16cm，且两端平整；四根压柱要打在绞车基座上，并且必须垂直支设在绞车底座和巷道顶板上，木柱的大头朝上；两根戗柱要迎山有力，与底板倾斜角度在75-80度，要打在顶板的柱窝内,木柱的大头朝下;所有木柱顶部只能采用一个大于或等于木柱直径的柱帽背牢，使用的木楔不能超过柱头的1/3，并系好防倒绳，上好护网,所有压戗柱均不得妨碍司机操作和影响司机的视线;5、绞车安装地点必须满足设备摆放、方便检修和便于安全操作要求。

安装后的绞车最突出部位与最近轨道的间距不得小于500mm，绞车最突出部位与巷道帮之间应留有不小于300mm的检修空间，绞车司机操作侧应有不小于1m2安全操作空间，绞车硐室高度不得小于2m。

6、绞车钢丝绳严禁出线弯折、硬伤、打结和严重锈蚀，断丝现象，在滚筒上必须缠绕均匀，不得有松绳，缠绳量符合规定即缠绕钢丝绳最外一层距滚筒边缘不得小于所用绳径的2.5倍。

7、绞车绳头绳卡数量为4副，方向一致，绳卡的间距均为300mm。

8、斜巷绞车的每个钩，必须配有保险绳，保险绳长度和提升车数量相适应。

保险绳直径应与主绳直径相同，并连接牢固，绳端连接其主绳不少于4副绳卡，并均匀压绳，绳头用绳皮压紧。

9、钢丝绳在滚筒上固定不少于2付压绳板，且有防松垫圈，滚筒上应留有不少于3圈余绳。

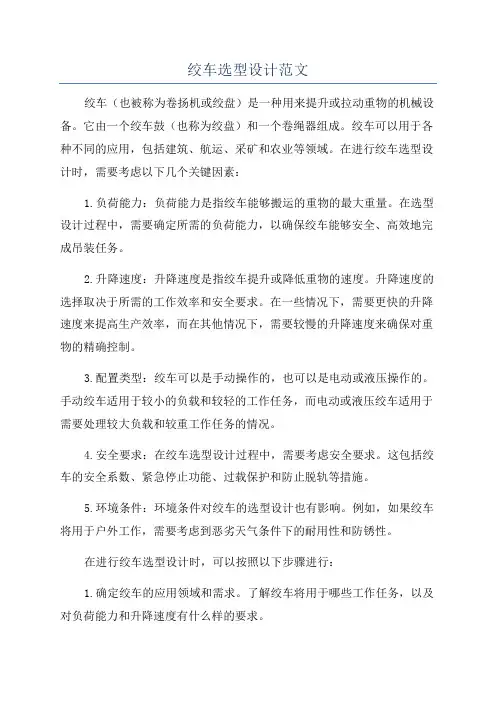

绞车选型设计范文绞车（也被称为卷扬机或绞盘）是一种用来提升或拉动重物的机械设备。

它由一个绞车鼓（也称为绞盘）和一个卷绳器组成。

绞车可以用于各种不同的应用，包括建筑、航运、采矿和农业等领域。

在进行绞车选型设计时，需要考虑以下几个关键因素：1.负荷能力：负荷能力是指绞车能够搬运的重物的最大重量。

在选型设计过程中，需要确定所需的负荷能力，以确保绞车能够安全、高效地完成吊装任务。

2.升降速度：升降速度是指绞车提升或降低重物的速度。

升降速度的选择取决于所需的工作效率和安全要求。

在一些情况下，需要更快的升降速度来提高生产效率，而在其他情况下，需要较慢的升降速度来确保对重物的精确控制。

3.配置类型：绞车可以是手动操作的，也可以是电动或液压操作的。

手动绞车适用于较小的负载和较轻的工作任务，而电动或液压绞车适用于需要处理较大负载和较重工作任务的情况。

4.安全要求：在绞车选型设计过程中，需要考虑安全要求。

这包括绞车的安全系数、紧急停止功能、过载保护和防止脱轨等措施。

5.环境条件：环境条件对绞车的选型设计也有影响。

例如，如果绞车将用于户外工作，需要考虑到恶劣天气条件下的耐用性和防锈性。

在进行绞车选型设计时，可以按照以下步骤进行：1.确定绞车的应用领域和需求。

了解绞车将用于哪些工作任务，以及对负荷能力和升降速度有什么样的要求。

2.研究市场上可用的绞车选项。

了解不同供应商提供的绞车类型、规格和性能。

3.比较不同绞车的负荷能力、升降速度和配置类型。

选择符合需求的绞车选项。

4.考虑安全要求。

了解绞车是否符合所需的安全标准，并考虑其他安全措施和功能的需求。

5.考虑环境条件。

了解绞车的材料和涂层是否适用于所需的工作环境。

6.进行绞车选型设计的成本效益分析。

考虑绞车的购买成本、运行成本和维护成本。

7.根据以上步骤的结果进行绞车选型设计。

选择最适合需求的绞车选项，并进行详细的设计和规划。

20t回柱绞车技术参数
（实用版）
目录
1.JH-20 回柱绞车说明书概述
2.JH-20 回柱绞车的技术参数
3.JH-20 回柱绞车的组成结构
4.JH-20 回柱绞车的应用场景
5.JH-20 回柱绞车的安全要求
正文
JH-20 回柱绞车是一种用于煤矿井下回柱放顶的矿用绞车，特别适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。

它也可以用作移溜槽、搬移皮带运输机头等辅助牵引工作。

JH-20 回柱绞车的技术参数包括：钢丝绳平均静张力为 200KN，牵引力大，且具有防爆性能，适用于有煤尘及瓦斯的矿井中。

JH-20 回柱绞车由电动机、涡轮传动箱、卷筒装置、底座等组成。

其中，电动机提供动力，涡轮传动箱将电动机的转速转换为绞车的牵引力，卷筒装置则负责收放钢丝绳。

底座则起到支撑和固定绞车的作用。

JH-20 回柱绞车的应用场景包括：煤矿井下回柱放顶、金属支柱的回收、移溜槽、搬移皮带运输机头等辅助牵引工作。

在使用 JH-20 回柱绞车时，需要遵守的安全要求包括：周围空气中的煤尘、甲烷爆炸性气体不得超过《煤矿安全规程》中所规定的安全含量；工作制为低速重载非连续型。

第1页共1页。

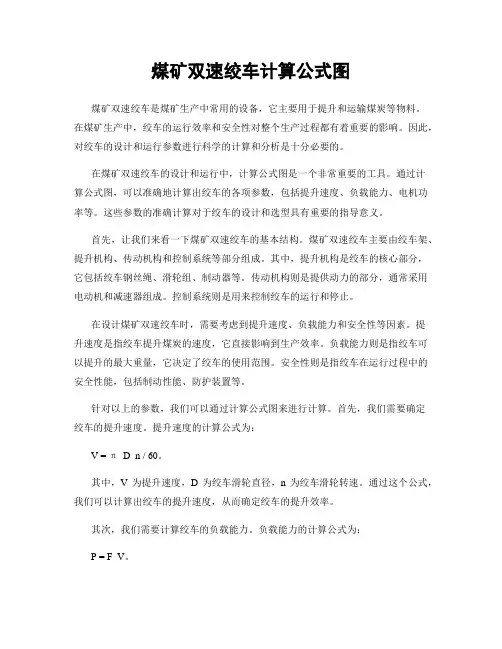

煤矿双速绞车计算公式图煤矿双速绞车是煤矿生产中常用的设备，它主要用于提升和运输煤炭等物料。
