网络常见设备及网络拓扑结构

计算机网络中的常见网络设备与拓扑结构计算机网络已经成为现代社会中不可或缺的一部分，它负责将世界各地的计算机连接起来，使得信息的传递更加快捷高效。

在计算机网络中，常见的网络设备和拓扑结构起着重要的作用。

本文将介绍计算机网络中常见的网络设备和拓扑结构，以便读者更好地理解计算机网络的基本原理和运行方式。

一、网络设备1. 路由器路由器是计算机网络中最常见的设备之一，它负责在网络中传输数据包。

路由器是一个具有多个网络接口的设备，可以将数据包从源地址转发到目的地址。

它根据网络的拓扑结构和路由表来确定数据包传输的路径，以保证数据能够准确快速地传输到目的地。

2. 交换机交换机是计算机网络中用于连接计算机和其他网络设备的关键设备。

它根据数据包的目的MAC地址来转发数据，可以实现数据包的快速传输和广播的功能。

交换机通常具有多个以太网端口，可以同时连接多台计算机和其他网络设备。

3. 集线器集线器是计算机网络中用于连接多个计算机的设备，它是一个多端口的设备，可以将多台计算机连接在一起，形成局域网。

集线器主要用于数据包的广播，它将收到的数据包广播到所有的端口，从而实现计算机之间的通信。

4. 网卡网络适配器，也称为网卡，是计算机与计算机网络之间进行通信的关键设备。

它通过转换计算机内部的数据格式，使其能够在计算机网络中传输和接收数据。

网卡通常被集成在计算机主板上，也可以作为外部设备连接到计算机上。

二、拓扑结构1. 星型拓扑星型拓扑是计算机网络中最常见的拓扑结构之一，它以中心节点为核心，将所有的计算机和其他设备连接在一起。

在星型拓扑中，所有的数据流量都通过中心节点进行转发，因此中心节点需要具备较高的处理能力和带宽。

2. 总线型拓扑总线型拓扑是另一种常见的拓扑结构，它将所有的计算机和设备连接在一根共享的导线上。

在总线型拓扑中，数据包被广播到所有的设备上，每个设备根据源地址确定是否接收这个数据包。

总线型拓扑适用于少量计算机的局域网，但会受到导线带宽的限制。

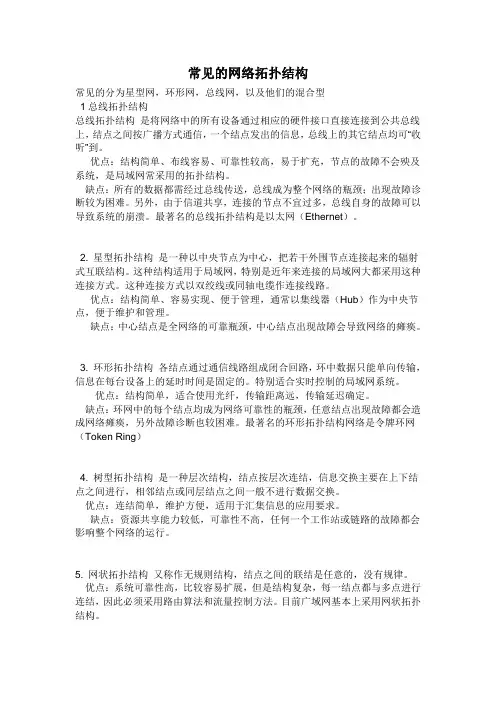

常见的网络拓扑结构常见的分为星型网，环形网，总线网，以及他们的混合型1总线拓扑结构总线拓扑结构是将网络中的所有设备通过相应的硬件接口直接连接到公共总线上，结点之间按广播方式通信，一个结点发出的信息，总线上的其它结点均可“收听”到。

优点：结构简单、布线容易、可靠性较高，易于扩充，节点的故障不会殃及系统，是局域网常采用的拓扑结构。

缺点：所有的数据都需经过总线传送，总线成为整个网络的瓶颈；出现故障诊断较为困难。

另外，由于信道共享，连接的节点不宜过多，总线自身的故障可以导致系统的崩溃。

最著名的总线拓扑结构是以太网（Ethernet）。

2. 星型拓扑结构是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构。

这种结构适用于局域网，特别是近年来连接的局域网大都采用这种连接方式。

这种连接方式以双绞线或同轴电缆作连接线路。

优点：结构简单、容易实现、便于管理，通常以集线器（Hub）作为中央节点，便于维护和管理。

缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。

3. 环形拓扑结构各结点通过通信线路组成闭合回路，环中数据只能单向传输，信息在每台设备上的延时时间是固定的。

特别适合实时控制的局域网系统。

优点：结构简单，适合使用光纤，传输距离远，传输延迟确定。

缺点：环网中的每个结点均成为网络可靠性的瓶颈，任意结点出现故障都会造成网络瘫痪，另外故障诊断也较困难。

最著名的环形拓扑结构网络是令牌环网（Token Ring）4. 树型拓扑结构是一种层次结构，结点按层次连结，信息交换主要在上下结点之间进行，相邻结点或同层结点之间一般不进行数据交换。

优点：连结简单，维护方便，适用于汇集信息的应用要求。

缺点：资源共享能力较低，可靠性不高，任何一个工作站或链路的故障都会影响整个网络的运行。

5. 网状拓扑结构又称作无规则结构，结点之间的联结是任意的，没有规律。

优点：系统可靠性高，比较容易扩展，但是结构复杂，每一结点都与多点进行连结，因此必须采用路由算法和流量控制方法。

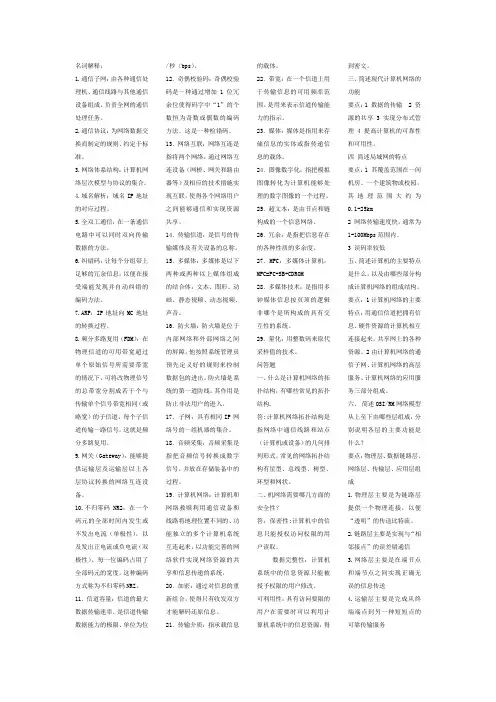

名词解释：1.通信子网：由各种通信处理机、通信线路与其他通信设备组成，负责全网的通信处理任务。

2.通信协议：为网络数据交换而制定的规则、约定于标准。

3.网络体系结构：计算机网络层次模型与协议的集合。

4.域名解析：域名IP地址的对应过程。

5.全双工通信：在一条通信电路中可以同时双向传输数据的方法。

6.纠错码：让每个分组带上足够的冗余信息，以便在接受端能发现并自动纠错的编码方法。

7.ARP：IP地址向MC地址的转换过程。

8.频分多路复用（FDM）：在物理信道的可用带宽超过单个原始信号所需要带宽的情况下，可将改物理信号的总带宽分割成若干个与传输单个信号带宽相同（或略宽）的子信道，每个子信道传输一路信号，这就是频分多路复用。

9.网关（Gateway）：能够提供运输层及运输层以上各层协议转换的网络互连设备。

10.不归零码NR2：在一个码元的全部时间内发生或不发出电流（单极性），以及发出正电流或负电流（双极性）。

每一位编码占用了全部码元的宽度。

这种编码方式称为不归零码NRZ。

11．信道容量：信道的最大数据传输速率，是信道传输数据能力的极限、单位为位/秒（bps）。

12．奇偶校验码：奇偶校验码是一种通过增加1位冗余位使得码字中“1”的个数恒为奇数或偶数的编码方法。

这是一种检错码。

13．网络互联：网络互连是指将两个网络，通过网络互连设备（网桥、网关和路由器等）及相应的技术措施实现互联，使得各个网络用户之间能够通信和实现资源共享。

14．传输信道：是信号的传输媒体及有关设备的总称。

15．多媒体：多媒体是以下两种或两种以上媒体组成的结合体：文本、图形、动画、静态视频、动态视频、声音。

16．防火墙：防火墙是位于内部网络和外部网络之间的屏障，他按照系统管理员预先定义好的规则来控制数据包的进出。

防火墙是系统的第一道防线，其作用是防止非法用户的进入。

17．子网：具有相同IP网络号的一组机器的集合。

18．音频采集：音频采集是指把音频信号转换成数字信号，并放在存储装备中的过程。

网络拓扑结构设计网络拓扑结构设计是指在设计和搭建一个网络时，需要考虑并确定网络中各个设备之间的连接方式和布局方法。

拓扑结构的设计直接影响着网络的性能、可靠性和可扩展性，因此在进行网络拓扑结构设计时，需要综合考虑多种因素。

本文将从网络拓扑结构的概念、常见的拓扑结构以及设计考虑因素等方面进行详细阐述。

第一部分：网络拓扑结构概述1.星型拓扑结构：星型拓扑结构是指将所有的设备都连接到一个中心节点上的结构，中心节点充当了网络的控制节点和数据中心。

星型拓扑结构具有易于维护和故障隔离的特点，但是中心节点的故障会导致整个网络的瘫痪。

2.总线型拓扑结构：总线型拓扑结构是指将所有的设备都连接到一个主要通信媒介上的结构，所有的设备共享这个通信媒介。

总线型拓扑结构具有成本低、扩展性好的优势，但是需要注意通信媒介的容量和冲突问题。

3.环型拓扑结构：环型拓扑结构是指将所有的设备连接成一个环状的结构，数据沿着环形路径传输。

环型拓扑结构具有高度的可扩展性和容错性，但是节点的故障会导致整个环路的中断。

4.树型拓扑结构：树型拓扑结构是指将所有的设备连接成一个树状的结构，通常有一个根节点和多个子节点。

树型拓扑结构具有良好的可扩展性和可靠性，但是中心节点的故障会导致整个网络的瘫痪。

5.网状拓扑结构：网状拓扑结构是指网络中的每个设备都与其他设备相连接，形成一个复杂的网络。

网状拓扑结构具有高度的可扩展性和容错性，但是设计和管理复杂度较高。

第二部分：设计考虑因素在进行网络拓扑结构设计时，需要考虑以下几个因素：1.性能要求：根据网络的性能要求选择合适的拓扑结构。

例如，对于对延迟要求较低的关键应用，可以选择星型或者环型拓扑结构；对于大规模的分布式系统，可以选择网状拓扑结构。

2.可靠性要求：根据网络的可靠性要求选择合适的拓扑结构。

例如，对于对故障隔离要求较高的应用，可以选择星型或者树型拓扑结构；对于对容错性要求较高的应用，可以选择环型或者网状拓扑结构。

什么是网络拓扑结构常见的网络拓扑结构有哪些网络拓扑结构是指网络中各设备之间连接的方式和形式，在计算机网络中起着非常重要的作用。

不同的拓扑结构可影响网络的性能、可靠性、扩展性和管理难度。

常见的网络拓扑结构有星型拓扑、总线拓扑、环形拓扑、树状拓扑和网状拓扑等。

1.星型拓扑：星型拓扑是一种将所有终端设备连接到中心设备的结构。

中心设备通常是一个交换机或集线器，它负责将数据从一个终端设备传输到另一个终端设备。

星型拓扑在安装和维护上比较简单，且易于诊断和故障排除。

但是，如果中心设备出现故障，整个网络都将受到影响。

2.总线拓扑：总线拓扑是一种将所有设备连接到同一条总线上的结构。

设备之间通过总线进行通信，数据被发送到总线上并通过总线传输到目标设备。

总线拓扑是一种简单而廉价的网络连接方式，但在同一时间只能有一个设备发送数据，可能会导致数据碰撞和网络拥堵。

3.环形拓扑：环形拓扑是一种通过将所有设备连接成一个环形链路的结构。

每个设备都连接到环中的两个邻近设备，数据通过环形链路传输到目标设备。

环形拓扑适用于小型网络，但在一些链路出现故障时，整个环形拓扑都会受到影响。

4.树状拓扑：树状拓扑是一种将设备连接成树状结构的网络拓扑。

树状拓扑通常由一个或多个核心交换机连接到多个分支交换机的方式构成。

树状拓扑可以很好地扩展和改进网络性能，但是如果核心交换机发生故障，整个网络可能会遭受重大影响。

5.网状拓扑：网状拓扑是一种将所有设备相互连接的结构，每个设备都直接连接到其他设备。

网状拓扑提供了最高的可靠性和容错性，因为即使网络中的其中一部分出现故障，其他设备仍可以保持通信。

网状拓扑通常用于大型企业网络或互联网。

除了以上提到的常见网络拓扑结构，还有混合拓扑、分布式拓扑等特殊结构。

混合拓扑是指将多种拓扑结构组合在一起使用，以满足不同区域或部门的需求。

分布式拓扑是一种将网络设备分布在多个地理位置并相互连接的结构，适用于跨城市、跨国甚至跨洲的大型网络。

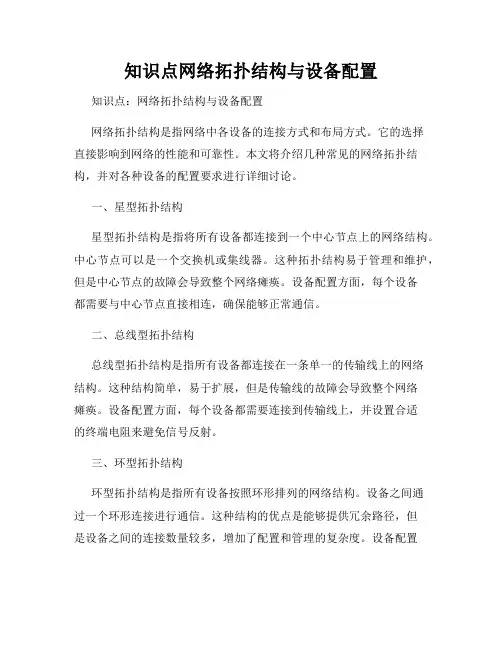

知识点网络拓扑结构与设备配置知识点：网络拓扑结构与设备配置网络拓扑结构是指网络中各设备的连接方式和布局方式。

它的选择直接影响到网络的性能和可靠性。

本文将介绍几种常见的网络拓扑结构，并对各种设备的配置要求进行详细讨论。

一、星型拓扑结构星型拓扑结构是指将所有设备都连接到一个中心节点上的网络结构。

中心节点可以是一个交换机或集线器。

这种拓扑结构易于管理和维护，但是中心节点的故障会导致整个网络瘫痪。

设备配置方面，每个设备都需要与中心节点直接相连，确保能够正常通信。

二、总线型拓扑结构总线型拓扑结构是指所有设备都连接在一条单一的传输线上的网络结构。

这种结构简单，易于扩展，但是传输线的故障会导致整个网络瘫痪。

设备配置方面，每个设备都需要连接到传输线上，并设置合适的终端电阻来避免信号反射。

三、环型拓扑结构环型拓扑结构是指所有设备按照环形排列的网络结构。

设备之间通过一个环形连接进行通信。

这种结构的优点是能够提供冗余路径，但是设备之间的连接数量较多，增加了配置和管理的复杂度。

设备配置方面，每个设备都需要连接到环形结构，并设置合适的环路防护机制，如生成树协议。

四、树型拓扑结构树型拓扑结构是指多个星型或总线型拓扑结构通过一个中心节点相连接的网络结构。

这种结构能够提供冗余路径和较高的可扩展性。

设备配置方面，需要根据具体的结构情况配置中心节点和各个分支节点，确保通信的可靠性和稳定性。

五、网状拓扑结构网状拓扑结构是指所有设备之间都直接相连的网络结构。

这种结构能够提供最高级别的冗余和可靠性，但是设备之间的连接数量较多，增加了配置和管理的复杂度。

设备配置方面，需要确保设备之间的连接能够满足要求，同时设置适当的路由协议来实现数据的传输。

在设备配置方面，无论采用哪种网络拓扑结构，都需要注意以下几点：首先，设备的IP地址和子网掩码需要正确配置。

IP地址用于设备在网络中的唯一标识，子网掩码用于划分网络和主机部分。

其次，设备的网关地址需要配置正确。

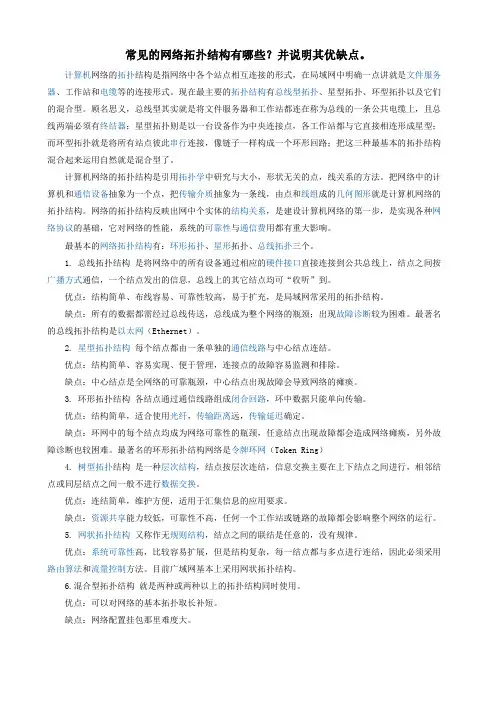

常见的网络拓扑结构有哪些？并说明其优缺点。

计算机网络的拓扑结构是指网络中各个站点相互连接的形式，在局域网中明确一点讲就是文件服务器、工作站和电缆等的连接形式。

现在最主要的拓扑结构有总线型拓扑、星型拓扑、环型拓扑以及它们的混合型。

顾名思义，总线型其实就是将文件服务器和工作站都连在称为总线的一条公共电缆上，且总线两端必须有终结器；星型拓扑则是以一台设备作为中央连接点，各工作站都与它直接相连形成星型；而环型拓扑就是将所有站点彼此串行连接，像链子一样构成一个环形回路；把这三种最基本的拓扑结构混合起来运用自然就是混合型了。

计算机网络的拓扑结构是引用拓扑学中研究与大小，形状无关的点，线关系的方法。

把网络中的计算机和通信设备抽象为一个点，把传输介质抽象为一条线，由点和线组成的几何图形就是计算机网络的拓扑结构。

网络的拓扑结构反映出网中个实体的结构关系，是建设计算机网络的第一步，是实现各种网络协议的基础，它对网络的性能，系统的可靠性与通信费用都有重大影响。

最基本的网络拓扑结构有：环形拓扑、星形拓扑、总线拓扑三个。

1. 总线拓扑结构是将网络中的所有设备通过相应的硬件接口直接连接到公共总线上，结点之间按广播方式通信，一个结点发出的信息，总线上的其它结点均可“收听”到。

优点：结构简单、布线容易、可靠性较高，易于扩充，是局域网常采用的拓扑结构。

缺点：所有的数据都需经过总线传送，总线成为整个网络的瓶颈；出现故障诊断较为困难。

最著名的总线拓扑结构是以太网（Ethernet）。

2. 星型拓扑结构每个结点都由一条单独的通信线路与中心结点连结。

优点：结构简单、容易实现、便于管理，连接点的故障容易监测和排除。

缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。

3. 环形拓扑结构各结点通过通信线路组成闭合回路，环中数据只能单向传输。

优点：结构简单，适合使用光纤，传输距离远，传输延迟确定。

缺点：环网中的每个结点均成为网络可靠性的瓶颈，任意结点出现故障都会造成网络瘫痪，另外故障诊断也较困难。

计算机网络中的拓扑结构与网络设备计算机网络是由一组互相连接的设备和通信链路组成，用于在计算机之间传输数据和共享资源。

网络拓扑结构是指网络中设备和链路之间的物理和逻辑布局方式，而网络设备是用于实现不同网络功能的硬件设备。

下面将介绍一些常见的网络拓扑结构和网络设备。

一、网络拓扑结构1.星型拓扑结构星型拓扑结构是一种以中央设备（如交换机、集线器或路由器）为核心，将所有计算机或其他网络设备连接到该核心设备的结构。

中央设备负责所有设备之间的数据传输和通信流量控制。

星型拓扑结构具有易于管理和维护的优点，但中央设备的故障可能导致整个网络中断。

2.总线拓扑结构总线拓扑结构是一种将所有设备连接到一条共享的通信线路上的结构。

每个设备都可以通过总线传输数据。

总线拓扑结构简单且成本低廉，但当多个设备同时传输数据时可能会导致冲突，并且故障设备可能会导致整个网络中断。

3.环形拓扑结构环形拓扑结构是一种将设备连接成一个环形链路的结构，每个设备都与其前后的设备直接连接。

环形拓扑结构具有高可靠性和可扩展性的优点，但当链路出现问题时可能会导致整个环路中断。

4.网状拓扑结构网状拓扑结构是一种将所有设备直接连接起来的结构，每个设备与其他设备都有直接连接。

网状拓扑结构具有高可靠性和灵活性的优点，但连接设备数量增加时，管理和维护成本也随之增加。

5.树状拓扑结构树状拓扑结构是一种将设备组织成树状结构的方式，其中较低级别的设备连接到较高级别的设备，直到连接到一个根设备。

树状拓扑结构具有高可靠性和可扩展性的优点，但如果根设备出现故障，整个网络将无法正常工作。

二、网络设备1.网络交换机网络交换机是连接多台计算机并传输数据的设备。

它能够根据MAC 地址通过交换机的端口将数据包从一个端口转发到另一个端口，实现了对数据的精确转发和广播。

2.集线器集线器是一种将多个设备连接到一个共享信号总线上的设备。

它接收来自一个端口的数据，然后将其广播到其他所有端口上，使得连接到集线器的所有设备都能收到数据。

网络常见设备及网络拓扑结构引言随着现代科技的迅猛发展，网络已经成为我们生活和工作的重要组成部分。

无论是家庭、办公室还是大型企业，网络设备和网络拓扑结构都扮演着至关重要的角色。

本文将介绍一些常见的网络设备以及几种常用的网络拓扑结构。

网络设备1. 路由器（Router）概述路由器是连接不同网络的设备，负责转发数据包。

它能够确定最佳的数据传输路径，并且将数据从源地址转发到目的地址。

路由器还能提供许多网络管理功能，如安全防火墙、虚拟专用网络（VPN）、负载均衡等。

特点•连接不同网络的设备•转发数据包•提供网络管理功能2. 交换机（Switch）概述交换机是连接计算机和其他网络设备的设备，它通过学习MAC地址来转发数据。

交换机能够提供高速的数据传输，使得网络中的设备能够快速、稳定地进行通信。

特点•连接计算机和网络设备•通过学习MAC地址转发数据•提供高速数据传输3. 防火墙（Firewall）概述防火墙是一种网络安全设备，用于过滤和监控网络流量。

它可以阻止未经授权的访问，并保护网络免受恶意攻击。

防火墙采用许多技术来实现网络安全，如包过滤、状态检测和网络地址转换（NAT）等。

特点•过滤和监控网络流量•阻止未经授权的访问•提供网络安全保护4. 网络存储设备（NAS）概述网络存储设备（NAS）是一种用于存储和共享文件的设备，可通过网络连接多个计算机。

NAS提供高容量的存储空间，并支持文件共享、备份和远程访问等功能。

它可以极大地简化数据管理和共享，提高工作效率。

特点•存储和共享文件•多计算机通过网络连接•支持文件共享、备份和远程访问5. 无线接入点（Wireless Access Point）概述无线接入点是一种可以无线连接设备到有线网络的设备。

它通过无线信号将有线网络扩展到无线设备，如笔记本电脑、智能手机和平板电脑等。

无线接入点具有提供无线网络覆盖、支持多个设备同时连接和提供安全加密等功能。

特点•无线连接设备到有线网络•扩展有线网络到无线设备•提供无线网络覆盖和安全加密网络拓扑结构网络拓扑结构指的是连接网络设备的物理或逻辑布局。

网络设备与网络拓扑结构多种类型的设备相互连接构成了局域网。

这些设备被称作局域网硬件组件。

本章讨论局域网环境中使用的通用硬件组成。

常见网络包括路由器、交换机、集线器、网络接口卡、中继器、网桥，其中交换机是现代局域网中最普遍的设备。

一、网络设备1．路由器路由器工作在OSI模型中的第三层，即网络层。

路由器利用网络层定义的“逻辑”上的网络地址来区别不同的网络，实现网络的互连和隔离，保持各个网络的独立性。

路由器不转发广播消息，而把广播消息限制在各自的网络内部。

发送到其他网络的数据先被送到路由器，再由路由器转发出去。

路由器示意图：当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它将直接把IP分组送到网络上，对方就能收到。

而要送给不同IP于网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。

如果没有找到这样的路由器，主机就把IP分组送给一个称为“缺省网关（default gateway）”的路由器上。

“缺省网关”是每台主机上的一个配置参数，它是接在同一个网络上的某个路由器端口的IP地址。

路由器转发IP分组时，只根据IP分组目的IP地址的网络号部分，选择合适的端口，把IP分组送出去。

同主机一样，路由器也要判定端口所接的是否是目的子网，如果是，就直接把分组通过端口送到网络上，否则，也要选择下一个路由器来传送分组。

路由器也有它的缺省网关，用来传送不知道往哪儿送的IP分组。

这样，通过路由器把知道如何传送的IP 分组正确转发出去，不知道的IP分组送给“缺省网关”路由器，这样一级级地传送，IP分组最终将送到目的地，送不到目的地的IP分组则被网络丢弃了。

目前TCP／IP网络，全部是通过路由器互连起来的，Internet就是成千上万个IP子网通过路由器互连起来的国际性网络。

这种网络称为以路由器为基础的网络（router based network），形成了以路由器为节点的“网间网”。

计算机网络中的拓扑结构和网络设备计算机网络是由多个相互连接的计算机组成的集合，它们通过通信链路进行数据传输和通信。

而计算机网络的拓扑结构和网络设备则是构成计算机网络的重要组成部分。

本文将就计算机网络中的拓扑结构和网络设备展开讨论。

一、拓扑结构拓扑结构指的是计算机网络中各个节点之间的连接形式。

常见的拓扑结构包括总线型、星型、环型和网状型等。

下面将对每种拓扑结构进行详细叙述。

1. 总线型拓扑结构总线型拓扑结构是指将各个计算机通过一条总线连接起来的形式。

这种结构下，所有计算机共享同一条传输介质，当某台计算机发送数据时，其他计算机需要等待其传输完成。

总线型结构简单易实现，但存在单点故障风险，一旦总线被破坏，整个网络将无法正常工作。

2. 星型拓扑结构星型拓扑结构是指将各个计算机都连接到一个中心节点的形式。

这种结构下，中心节点负责数据的转发，各个计算机之间没有直接通信，需要通过中心节点中转。

星型结构具有良好的可扩展性和易维护性，但一旦中心节点出现故障，整个网络将无法正常通信。

3. 环型拓扑结构环型拓扑结构是指将各个计算机按环状连接起来的形式。

这种结构下，每台计算机只与相邻的两台计算机直接连接，数据通过环形链路传输，具有良好的可靠性和高性能。

然而，环型结构自身存在着传输延迟和单点故障等问题，需要通过设计合理的协议来解决。

4. 网状型拓扑结构网状型拓扑结构是指将各个计算机通过多条连接链路相互连接的形式。

这种结构下，任意两台计算机之间都可以直接通信，具有高度的灵活性和可靠性。

网状结构适用于大规模网络，但随着节点数量的增加，连接复杂度也会增加，维护和管理难度也相应增加。

二、网络设备网络设备是指用于连接、传输和管理计算机网络的硬件设备。

常见的网络设备包括路由器、交换机、网关和集线器等。

下面将对每种设备进行详细描述。

1. 路由器路由器是一种能够根据网络地址转发数据的设备。

它可以在计算机网络中找到最佳传输路径，并将数据转发到下一个节点。

简述什么是网络的拓扑结构,列举常用
的3种拓扑结构。

网络拓扑结构是指在网络的操作中，一组计算机及其组件之间的物理布局，以及它们之间的覆盖关系。

它表现为网络中元素之间的物理连接方式和其它联系，是网络操作中物理联系的表现。

由于每个拓扑结构都有不同的性能特征，在网络操作中，应该根据不同的情况来选择不同的拓扑结构类型。

常用的网络拓扑结构主要有以下三种：
第一种是总线拓扑结构。

总线拓扑结构是一种最简单的拓扑结构，它将计算机接入一根总线线路，当总线上的信息有变化时，可以通过各个节点的转发将信息发送到网络中的每一个节点，从而使网络中的每一个节点都能收到信息。

这种总线拓扑结构比较简单，但不利于网络扩展；应用较为适用；
第二种是环形结构拓扑结构。

环形结构拓扑结构将网络中的互联都按照环状结构组织在一起，具有较高的可靠性和可扩展性，适用于中小型网络，但在网络畅通情况下，数据传输的效率较低；
第三种是星型拓扑结构，也叫星形结构。

星形拓扑结构将网络中的所有节点都一对一地连接到中心节点（可以是路由器），中心节点负责节点之间的信息转发，传输不受干扰，网络也可以方便进行扩展；但它的缺点是，如果中心节点出现故障，则会导致整个网络不可用。

以上就是三种常见的网络拓扑结构，在网络设计过程中，应该综合考虑拓扑结构的优点和缺点，合理选择合适的拓扑结构，构建一种性能可靠的网络，以提高网络的资源利用率和信息传输效率。

常见的局域网的拓扑结构局域网拓扑结构文档范本：1·概述局域网拓扑结构是指在一个较小范围内建立起的计算机网络结构。

它是由多台计算机和网络设备组成的，用于在局部区域内实现信息传输和共享资源。

本文档将介绍常见的局域网拓扑结构及其特点。

2·总线型拓扑结构总线型拓扑结构是指所有计算机都连接到一条中央线缆上的一种结构。

每台计算机通过中央线缆与其他设备进行通信。

总线型拓扑结构的特点包括简单、成本低、易于修改和添加设备。

然而，当中央线缆出现问题时，整个网络将无法正常工作。

3·星型拓扑结构星型拓扑结构是指所有计算机连接到一个中央设备（如交换机或集线器）的一种结构。

每台计算机与中央设备直接相连，并通过中央设备进行通信。

星型拓扑结构的特点包括高可靠性、易于维护和故障隔离。

然而，当中央设备出现问题时，整个网络将无法正常工作。

4·环型拓扑结构环型拓扑结构是指计算机按照环形连接方式进行通信的一种结构。

每台计算机通过一个双向链路与相邻计算机相连。

环型拓扑结构的特点包括高可靠性、均衡负载和灵活性。

然而，环型拓扑结构容易出现单点故障，故障节点会导致整个环路中断。

5·树型拓扑结构树型拓扑结构是指通过交换机或集线器连接多个星型子网络而形成的一种结构。

每个星型子网络都连接到一个中央交换机或集线器上。

树型拓扑结构的特点包括扩展性强、易于扩展和管理。

然而，当根节点出现问题时，整个子网络将无法与其他子网络通信。

6·网状拓扑结构网状拓扑结构是指通过多个交换机或路由器连接成一个网状结构的一种结构。

每个交换机或路由器都可以与其他设备直接相连。

网状拓扑结构的特点包括高可靠性、多路径传输和灵活性。

然而，网状拓扑结构的成本较高，且管理复杂。

7·混合拓扑结构混合拓扑结构是指将不同的拓扑结构组合在一起形成的一种结构。

例如，可以将多个星型子网络通过路由器连接成一个网状结构。

混合拓扑结构的特点是可以根据实际需求灵活组合不同的拓扑结构以满足网络要求。

计算机网络中的常见拓扑结构与性能分析计算机网络是现代社会中无处不在的重要基础设施，而网络拓扑结构的选择和性能分析则是网络设计中的关键环节。

本文将探讨计算机网络中常见的拓扑结构，并从性能分析的角度来评估它们的适用性。

一、总线拓扑结构总线拓扑结构是最简单的网络连接方式之一，所有设备通过共享的传输介质连接在一起。

在总线拓扑中，数据传输是通过广播的方式进行的，任何一个节点都可以发送数据，并且所有其他节点都会接收到。

然而，总线拓扑结构的性能受到传输介质带宽的限制。

当网络中的节点增多时，传输冲突和性能瓶颈将会成为问题。

性能分析：总线拓扑结构适用于小型网络或者节点数量有限的情况。

它的优点是简单、易于部署和维护。

然而，随着节点数量的增加，总线拓扑的性能将逐渐下降，因此不适用于大型网络。

二、星型拓扑结构星型拓扑结构是一种以中心节点为核心，其他所有节点都连接到中心节点的网络拓扑结构。

中心节点负责转发和路由数据，其他节点只能与中心节点进行通信。

星型拓扑结构的优点是易于管理和故障隔离，因为一个节点的故障不会影响其他节点的正常运行。

然而，星型拓扑结构也有一个明显的缺点，即中心节点成为单点故障，如果中心节点发生故障，整个网络将无法正常工作。

性能分析：星型拓扑结构适用于对网络稳定性和故障隔离有较高要求的情况，例如企业内部的局域网。

然而，由于中心节点的限制，星型拓扑结构在可扩展性方面存在一定的局限性。

三、环形拓扑结构环形拓扑结构是一种将所有节点连接成一个环的网络结构，在环形拓扑中，数据通过传递给下一个节点来进行传输。

环形拓扑结构的优点是具有较好的平衡性和容错性，因为如果某个节点发生故障，只会影响到它与相邻节点之间的通信，而不会影响整个网络的功能。

然而，环形拓扑结构可能会导致数据传输延迟增加，因为数据需要经过多个节点才能到达目的节点。

性能分析：环形拓扑结构适用于对可靠性和容错性有要求的情况，例如传感器网络。

然而，由于每个节点之间的数据要经过多次传递，环形拓扑结构会导致较高的传输延迟，因此不适用于对实时性要求较高的应用。

简明易懂的计算机网络硬件设备与拓扑结构计算机网络硬件设备与拓扑结构计算机网络是现代社会信息交流的重要工具，其中硬件设备和拓扑结构是网络构建中不可或缺的要素。

在这篇文章中，我将简明易懂地介绍计算机网络的硬件设备和拓扑结构，帮助读者更好地理解网络的基本组成和工作原理。

一、硬件设备1. 路由器（Router）路由器是连接各个网络的设备，主要用于转发数据包。

它根据目标地址来选择最佳路径，确保数据能够高效地传输到目的地。

路由器作为网络的核心装置，起到连接各个子网的桥梁作用。

2. 交换机（Switch）交换机是用于构建局域网的设备，它可以连接多个计算机和其他网络设备，实现内部网络的通信。

交换机基于MAC地址转发数据，能够提供更快速、稳定的数据传输，是局域网中必不可少的硬件设备。

3. 集线器（Hub）集线器是早期使用较多的设备，它用于连接多台计算机构成一个局域网。

集线器通过广播方式，将接收到的数据包复制到所有连接的计算机上，容易引起网络拥塞和数据冲突。

随着交换机的广泛应用，集线器逐渐被淘汰。

4. 网卡（Network Interface Card）网卡是计算机与网络之间进行通信的接口设备，负责将计算机的数字信号转换为网络传输所需的模拟信号。

网卡通常集成在计算机的主板上，也可以通过外部设备进行扩展，确保计算机与网络的连接稳定和高效。

二、拓扑结构1. 星型拓扑结构星型拓扑结构是最常见的网络布局方式，其中集线器、交换机或路由器位于网络的中心，而各个计算机通过独立的链路与之连接。

这种结构可以实现单点故障的隔离，使得网络的维护和管理更加方便。

2. 总线型拓扑结构总线型拓扑结构是将所有计算机连接到一条主要的数据传输线上，通过总线来共享数据和资源。

每个计算机通过竞争方式来获得数据传输的权限，如果多台计算机同时发送数据，会导致冲突和数据传输的延迟。

3. 环型拓扑结构环型拓扑结构是将计算机连接成一个闭合的环形网络，每个计算机都与前后两台计算机相连。

网络构建知识点总结一、网络构建概述网络构建是指通过技术手段将不同设备连接起来，使它们能够互相通信和共享资源的过程。

网络构建的目的是建立一个高效、安全、可靠的网络环境，以满足用户的通信和资源共享需求。

网络构建涉及到网络拓扑结构设计、网络设备选择与配置、网络安全策略制定等方面的内容。

二、网络拓扑结构设计1. 网络拓扑结构种类常见的网络拓扑结构包括总线型、星型、环形、网状型、树型等几种。

每种拓扑结构都有其适用的场景和优缺点，根据具体的需求和环境选择合适的网络拓扑结构非常重要。

比如，星型拓扑结构适用于小型或中型网络，易于管理和故障排除；而网状型拓扑结构适用于大型网络，具有高度的容错性和可靠性。

2. 网络拓扑结构设计原则在进行网络拓扑结构设计时，需要考虑以下原则：（1）可扩展性：网络拓扑结构应具有一定的扩展性，能够满足未来发展的需求。

（2）容错性：网络拓扑结构应具有一定的容错性，能够在部分设备故障时保持通信的可靠性。

（3）性能：网络拓扑结构应能够满足用户对通信速度和带宽的需求。

（4）成本：网络拓扑结构设计应考虑到成本问题，尽量选择经济、实用的方案。

三、网络设备选择与配置1. 网络设备种类常见的网络设备包括路由器、交换机、防火墙、网关、集线器等。

每种设备都有其特定功能和用途，根据网络需求和规模选择合适的设备非常重要。

2. 网络设备配置对于不同的网络设备，需要进行相应的配置才能发挥其作用。

比如，对于路由器，需要进行路由表配置、NAT配置、访问控制列表配置等；对于交换机，需要进行VLAN配置、端口安全配置、链路聚合配置等。

合理配置网络设备可以提高网络的性能和安全性。

3. 网络设备选购在选择网络设备时，需要考虑设备的性能、品牌、价格以及售后服务等因素。

优质的网络设备可以提供更好的性能和可靠性，减少因设备故障带来的损失。

四、网络安全策略制定1. 网络安全威胁网络安全威胁包括病毒、黑客攻击、DDoS攻击、内部威胁等，这些威胁可能会给网络系统带来严重的风险和损失。
