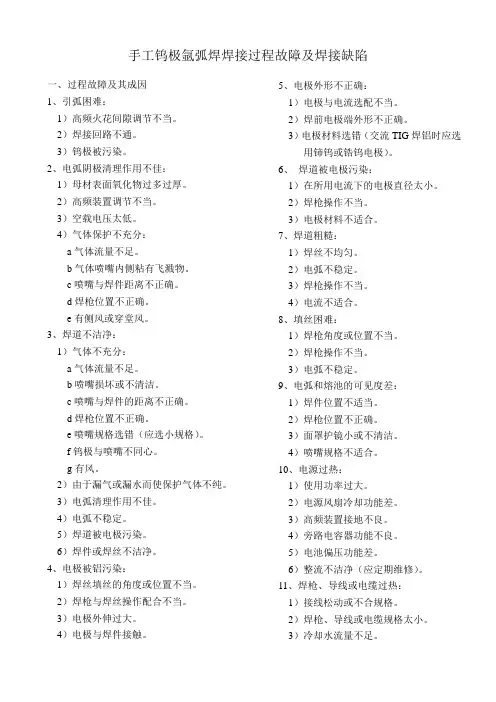

手工钨极氩弧焊焊接过程故障及焊接缺陷一、过程故障及其成因1、引弧困难：1）高频火花间隙调节不当。
2）焊接回路不通。
3）钨极被污染。
2、电弧阴极清理作用不佳：1）母材表面氧化物过多过厚。
2）高频装置调节不当。
3）空载电压太低。
4）气体保护不充分：a气体流量不足。
b气体喷嘴内侧粘有飞溅物。
c喷嘴与焊件距离不正确。
d焊枪位置不正确。
e有侧风或穿堂风。
3、焊道不洁净：1）气体不充分：a气体流量不足。
b喷嘴损坏或不清洁。
c喷嘴与焊件的距离不正确。
d焊枪位置不正确。
e喷嘴规格选错（应选小规格）。
f钨极与喷嘴不同心。
g有风。
2）由于漏气或漏水而使保护气体不纯。
3）电弧清理作用不佳。
4）电弧不稳定。
5）焊道被电极污染。
6）焊件或焊丝不洁净。
4、电极被铝污染：1）焊丝填丝的角度或位置不当。
2）焊枪与焊丝操作配合不当。
3）电极外伸过大。
4）电极与焊件接触。
5、电极外形不正确：1）电极与电流选配不当。
2）焊前电极端外形不正确。
3）电极材料选错（交流TIG焊铝时应选用铈钨或锆钨电极）。
6、焊道被电极污染：1）在所用电流下的电极直径太小。
2）焊枪操作不当。
3）电极材料不适合。
7、焊道粗糙：1）焊丝不均匀。
2）电弧不稳定。
3）焊枪操作不当。
4）电流不适合。
8、填丝困难：1）焊枪角度或位置不当。
2）焊枪操作不当。
3）电弧不稳定。
9、电弧和熔池的可见度差：1）焊件位置不适当。
2）焊枪位置不正确。
3）面罩护镜小或不清洁。
4）喷嘴规格不适合。
10、电源过热：1）使用功率过大。
2）电源风扇冷却功能差。
3）高频装置接地不良。
4）旁路电容器功能不良。
5）电池偏压功能差。
6）整流不洁净（应定期维修）。
11、焊枪、导线或电缆过热：1）接线松动或不合规格。
2）焊枪、导线或电缆规格太小。
3）冷却水流量不足。
12、电弧爆炸；1）焊丝内部质量低劣（含夹杂物）。
2）焊枪与焊件短路。
3）供气突然中断。
二、焊接缺陷及其成因1、焊接裂纹：1）材料焊接性不良（热裂倾向大）。
常见焊接缺陷及原因焊接是一种常见的金属连接方式，广泛应用于制造业和建筑业等行业。
然而，在焊接过程中，会出现各种缺陷，这些缺陷会影响焊接接头的质量和强度。
下面将介绍一些常见的焊接缺陷及其原因。

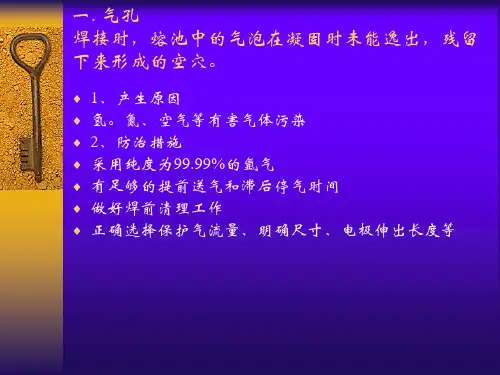

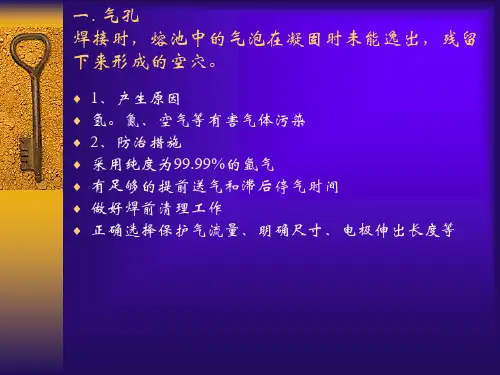

1. 气孔缺陷：气孔是焊接过程中产生的气体在焊缝中凝结形成的空洞。
它会降低焊接接头的强度和密封性，甚至引起裂纹的产生。
气孔的形成有多种原因，例如焊材表面的污染物、杂质以及焊接过程中气体无法顺利逸出等。
2. 结晶不良：结晶不良是指焊接缺陷中的一种晶粒异常生长现象。
当焊接金属冷却速度过快或温度不均匀时，就会导致晶粒非均匀分布。
这会增加焊接接头的脆性，并降低其强度和韧性。
3. 焊缝不连续：在焊接过程中，焊缝不连续是一个常见的问题。
它可能是由于焊工操作不当，焊接速度过快或过慢，或者电流和电压设置不正确导致的。
焊缝不连续会降低焊接接头的强度和密封性。
4. 焊接裂纹：焊接过程中产生的应力和热应变可能引起焊接接头的裂纹。
裂纹的形成和发展与材料的性质、焊接过程和焊接接头的设计有关。
焊接裂纹会显著降低接头的强度和可靠性。
5. 焊缝凹陷：焊缝凹陷是指焊接过程中焊缝的表面凹陷或嵌入物的情况。
它可能是由于焊丝过量或过少，焊接速度过快或过慢，以及焊接过程中振动等因素引起的。
焊缝凹陷会影响接头的表面光滑度和外观质量。
6. 焊丝飞溅：焊丝飞溅是指焊接过程中，焊丝溅出并附着在焊接接头周围的现象。
它会使焊接接头表面不平整，并可能降低焊接接头的密封性和强度。
7. 残余应力：焊接过程中产生的热应变会导致焊接接头残余应力的积累。
这些残余应力可能引起材料的变形、裂纹以及接头的失效。
残余应力的大小和分布与焊接材料的热物性、焊接过程的参数以及接头的形状有关。
为了减少焊接缺陷的产生，可以采取以下措施：1. 选择合适的焊接材料和焊接工艺，使其能够获得良好的焊接质量。
2. 焊前对焊接材料进行充分的清洁和表面处理，以降低污染物和杂质的含量。
3. 控制焊接过程中的温度和速度，避免过快或过慢的冷却速度，确保焊接接头的均匀加热和冷却。
