多联机空调系统 技术交底
- 格式：doc
- 大小：85.50 KB
- 文档页数：10
下载文档原格式
合集下载

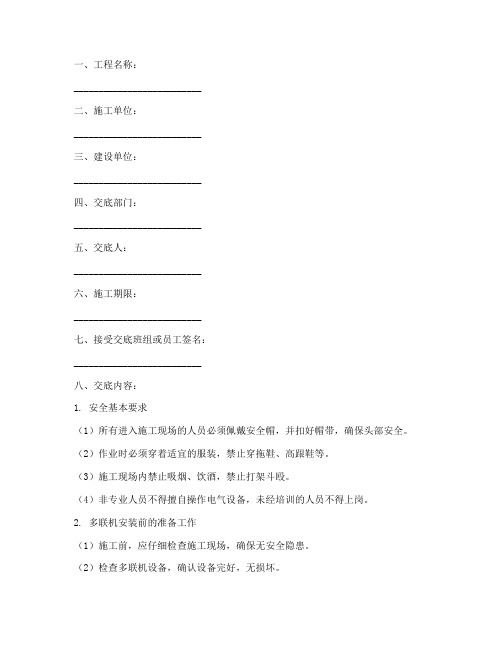

多联机安装安全技术交底模板
一、工程名称：__________________________二、施工单位：__________________________三、建设单位：__________________________四、交底部门：__________________________五、交底人：__________________________六、施工期限：__________________________七、接受交底班组或员工签名：__________________________八、交底内容：1. 安全基本要求（1）所有进入施工现场的人员必须佩戴安全帽，并扣好帽带，确保头部安全。
（2）作业时必须穿着适宜的服装，禁止穿拖鞋、高跟鞋等。
（3）施工现场内禁止吸烟、饮酒，禁止打架斗殴。
（4）非专业人员不得擅自操作电气设备，未经培训的人员不得上岗。
2. 多联机安装前的准备工作（1）施工前，应仔细检查施工现场，确保无安全隐患。
（2）检查多联机设备，确认设备完好，无损坏。
（3）熟悉多联机安装流程，掌握相关技术要求。
3. 多联机安装过程中的安全注意事项（1）安装人员必须穿戴好个人防护用品，如安全帽、手套、防护眼镜等。
（2）安装过程中，注意保持现场整洁，防止杂物掉落伤人。
（3）高空作业时，必须系好安全带，并将安全带系在可靠位置。
（4）使用梯子、脚手架等高空作业设备时，必须确保其稳固可靠。
（5）安装过程中，严禁在设备上攀爬、跳跃，防止坠落事故。
（6）安装过程中，如发现设备故障，应立即停止操作，并及时通知专业人员处理。
4. 多联机安装后的验收与调试（1）安装完成后，应进行设备检查，确保设备安装正确、牢固。
（2）进行设备调试，确保设备运行正常，无异常噪音。
（3）调试过程中，如发现设备故障，应立即停止操作，并及时通知专业人员处理。
5. 应急处理（1）如遇紧急情况，应立即停止操作，迅速撤离现场。
（2）发生事故时，应立即报告相关部门，并采取相应措施进行救治。
多联机空调安装技术交底大全
交底内容：①设计图纸特殊要求②施工规范要求③质量验评要求一、编制依据通风空调工程施工质量验收规范（GB 50243-2002），通风空调工程施工工艺标准（ZJQ00-SG-011-2003），施工图纸、施工设计总说明、图纸会审记录。
二、工程概况本工程工程空调面积约1590㎡，结构形式为框架结构，根据图纸设计要求需要进行首层及二层食堂部位进行多联机空调安装等。
三、施工准备（一）作业条件1、安装所需支架、横担、丝杆的集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。
2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3、管道、设备安装应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
熟悉图纸，明确管道、设备安装的标高、走向。
（二）材质要求1、所使的主要材料应具有出厂合格证明书或质量鉴定文件,并报甲方和监理验收合格后方可进场使用。
2、螺栓、螺母、垫圈、膨胀螺栓、密封胶条等应符合产品质量要求，不得存在影响安装质量的缺陷。
（三）工器具：常用工具：倒链、滑轮、扳手，手电钻，冲击电钻，台钻，磨光机，木锤，拍板，麻绳、弯管机、试压泵等。
测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠、角尺。
四、施工工艺及质量要求A、冷媒管1、管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定（GB50243-2002）。
2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗（GB50243-2002）。
3、管道系统的工艺流向、管道坡度、标高、位置必须符合设计要求（GB50243-2002）。
4、焊缝与热影响区严禁有裂纹，焊缝表面无夹渣、气孔等缺陷，氮系统管道焊口符合验收规范（GB50243-2002）。
5、管道系统的气密性试验、真空度试验必须按施工规范规定进行（GB50243-2002）。
6、管道的保温，采用专用配套难燃（B1级）橡塑管套，其中冷媒管管径小于∅15.9的保温橡塑管套为20mm，冷媒管大于及等于∅15.9保温橡塑管套为25mm。
中央空调(多联机)技术交底
3）分散控制电缆：信号电缆和电源电缆并列布线，由于电磁耦合的关系会造成动作失误。假如电缆被放在导线管中敷设，成组不同的导线放在同一导线管敷设时，应考虑以下几点：室内外机信号传输线应和铜管一起包扎敷设。
4）控制线导线管用φ16mmPVC-U管，暗盒用120型。重点：室内机与室外机都必须接地。
5）线控器安装线控器面板应紧贴墙面，四周无缝隙安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。同一室内线控器安装高度应一致。同一建筑物、构筑物的线控器采用同一系列的产品、线控器开关的操作位置、方式应一致，操作灵活、接触可靠。安装位置应便于操作，开关边缘距门框边缘的距离为0.15-0.20m，距地面高度1.30m。
一.设备安装施工程序与工艺方案：
施工前：确定施工范围→制作施工图
施工中：安装室内机→冷媒配管安装→安装室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书；
注意事项：
1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i≥0.01，同时也必须考虑绝热管的厚度）。
扩口连接：冷媒铜管与室内机连接采用喇叭口连接，因此要注意喇叭口的扩口质量。
a）扩口作业前加强管必须退火；b）切割管子应用专用切管器；c）使用专用扩口工具，扩口方向应迎冷媒流向；d )在扩口表面涂上空调机油，以便扩口螺母光滑通过，防止管道扭曲；
重点：①小心去掉毛刺；②使用两个扳手以便抓住管子；③扩口前扩口螺母应先装上管 子；④用适合的扭矩来上紧扩口螺母；⑤检查扩口表面有无损伤。
2）工作空间：这点特别重要，当设备安装好之后必须留出今后维修保养工作空间，不能过分狭小，以至于影响压缩机的更换。室外机安装的整体效果应符合美学的要求。
3）短路的避免：机器必须被安装在通风良好的地方，否则会发生气流短路。
4）控制线导线管用φ16mmPVC-U管，暗盒用120型。重点：室内机与室外机都必须接地。
5）线控器安装线控器面板应紧贴墙面，四周无缝隙安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。同一室内线控器安装高度应一致。同一建筑物、构筑物的线控器采用同一系列的产品、线控器开关的操作位置、方式应一致，操作灵活、接触可靠。安装位置应便于操作，开关边缘距门框边缘的距离为0.15-0.20m，距地面高度1.30m。
一.设备安装施工程序与工艺方案：
施工前：确定施工范围→制作施工图
施工中：安装室内机→冷媒配管安装→安装室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书；
注意事项：
1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i≥0.01，同时也必须考虑绝热管的厚度）。
扩口连接：冷媒铜管与室内机连接采用喇叭口连接，因此要注意喇叭口的扩口质量。
a）扩口作业前加强管必须退火；b）切割管子应用专用切管器；c）使用专用扩口工具，扩口方向应迎冷媒流向；d )在扩口表面涂上空调机油，以便扩口螺母光滑通过，防止管道扭曲；
重点：①小心去掉毛刺；②使用两个扳手以便抓住管子；③扩口前扩口螺母应先装上管 子；④用适合的扭矩来上紧扩口螺母；⑤检查扩口表面有无损伤。
2）工作空间：这点特别重要，当设备安装好之后必须留出今后维修保养工作空间，不能过分狭小，以至于影响压缩机的更换。室外机安装的整体效果应符合美学的要求。
3）短路的避免：机器必须被安装在通风良好的地方，否则会发生气流短路。
中央空调(多联机)技术交底
设备安装施工程序与工艺方案施工前：确定施工范围T制作施工图施工中：安装室内机T冷媒配管安装T安装室外机T气密试验T 真空干燥T布线T冷凝水配管T保温T追加充填冷媒T试运转及调节T 交付使用说明书；注意事项：1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i >0.01，同时也必须考虑绝热管的厚度）。
2）冷媒管的通孔直径应考虑绝热材料的厚度（最好气管和液管双排并列）。
二.在施工中有时需要变更，如果变更后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，确认对建筑物结构无影响后才能进行打孔作业。
管线过墙洞，采用开孔机打孔。
若不适宜开孔机打孔的墙壁在征得业主同意后方可用其他方式打孔。
孔的大小以可以穿过管线（含保温层）为准。
管线穿过墙体或楼板处应设套管，管道的焊缝不得设于套管内，套管应与墙面或楼板平齐，但应比地面高出20伽，管道与管套的空隙应用隔热或其它难燃材料填塞，不得将套管作为管道的支持，也不得将管道焊口安装在套管内。
对于开洞形成的垃圾，应做到随做随清，保持施工现场的清洁。
三、室内机安装操作步骤：测定安装位置—标识安装位置—安装悬吊支架—安装室内机（1）关于室内机安装的说明所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。
吊支架必须足以承受室内机的重量并严格按照室内机技术安装手册来执行。
①室内机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。
②室内机应采用弹性减震吊环吊装，室内机下垫橡胶减震两层。
③室内机位置应充分考虑如下因素 a 、安装空间的高度确定。
b 、室内气流组织问题。
c 、吊顶内空调机的安装空间确定。
d 、空调与室内气流组织问题。
f 、吊顶内空调机的安装空间确定。
g 、空调与室内吊顶造型与灯具等的协调。
h 、要求室内机水平安装。
（水平度在士2mm 之内）要点：①悬吊支架必须足以承受室内机的运行重量；②安装前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。
多联机空调系统 技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
中央空调多联机系统技术交底
1-一、施工准备（一）作业条件1、空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。
3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。
4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
（二）材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。
2、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：3、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。
4、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。
（三）工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。
二、质量要求空调水系统管道与设备安装工程水系安装子分部工程，包括冷媒、凝结水控制线路系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。
管应采用螺纹、钎焊连接。
但应对焊缝及热影响区的表面进行防腐处理。
应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》G B 50242-2002的规定执行。
空调系统技术资料核准应该开洞的位置、尺寸准确无误后，在要打洞的墙板上标出所开洞孔的大小，征得业主与现场监理同意后进行打孔作业。
管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。
孔的的1-尺寸以穿过管线（含保温层）外径为准，吊装室内机及支托架固定采用膨胀螺栓。
配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。
多联机空调安装技术交底
编号交底日期： 2018年 1月 1 日工程名称总包单位中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
项目（专业）技术负责人交底人接受交底人交底内容：①设计图纸特殊要求②施工规范要求③质量验评要求一、编制依据通风空调工程施工质量验收规范（GB 50243-2002），通风空调工程施工工艺标准（ZJQ00-SG-011-2003），施工图纸、施工设计总说明、图纸会审记录。
二、工程概况本工程工程空调面积约1590㎡，结构形式为框架结构，根据图纸设计要求需要进行首层及二层食堂部位进行多联机空调安装等。
三、施工准备（一）作业条件1、安装所需支架、横担、丝杆的集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。
2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3、管道、设备安装应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
熟悉图纸，明确管道、设备安装的标高、走向。
编号交底日期： 2018年 1月 1 日工程名称总包单位中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
项目（专业）技术负责人交底人接受交底人（二）材质要求1、所使的主要材料应具有出厂合格证明书或质量鉴定文件,并报甲方和监理验收合格后方可进场使用。
2、螺栓、螺母、垫圈、膨胀螺栓、密封胶条等应符合产品质量要求，不得存在影响安装质量的缺陷。
（三）工器具：常用工具：倒链、滑轮、扳手，手电钻，冲击电钻，台钻，磨光机，木锤，拍板，麻绳、弯管机、试压泵等。
测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠、角尺。
四、施工工艺及质量要求A、冷媒管1、管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定（GB50243-2002）。
多联机空调系统 技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
多联机空调系统 技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
多联机空调系统技术交底
审核人1、2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
4.2.1安装步骤1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、1本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
审核人1本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
42342 室外机和基础膨胀螺栓固定。
42343室外机与基础之间加 10MM 厚的减震胶皮。
4.3、冷媒管安装及绝热工程 4.3.1冷媒管敷设要求详见表1-1表1-14.4冷媒管道材料保养注意事项4.4.1在收到冷媒配管及其他部件时，确认无变形、弯曲、无压破、无损伤，再搬入库房保管。
4.4.2使用盘管时，在展开盘管时注意不要在地面上拖拉，以免铜管造成损伤，影响使用。
4.4.3铜管在工地库房中须上木架保存，以避免踩踏，水分和杂质进入。
4.4.4铜管的端口一定要进行封口，以防止水分和杂质进入。
施工中管端部的保养可以使用封头或者 缠胶带的办法。
4.5钎焊操作的注意事项： 4.5.1施工人员持证上岗；4.5.2保证操作时的安全保护，注意操作安全；1、 2、 由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
审核人1本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1本表由施工单位填写，交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
多联机空调安装技术交底[详细]
![多联机空调安装技术交底[详细]](https://img.taocdn.com/s1/m/cd08cc358762caaedc33d431.png)
编号交底日期： 2018年 1月 1 日工程名称总包单位中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
项目（专业）技术负责人交底人接受交底人交底内容:①设计图纸特殊要求②施工规范要求③质量验评要求一、编制依据通风空调工程施工质量验收规范(GB 50243-2002),通风空调工程施工工艺标准(ZJQ00-SG-011-2003),施工图纸、施工设计总说明、图纸会审记录.二、工程概况本工程工程空调面积约1590㎡,结构形式为框架结构,根据图纸设计要求需要进行首层及二层食堂部位进行多联机空调安装等.三、施工准备(一)作业条件1、安装所需支架、横担、丝杆的集中加工点应设置在具有开敞,明亮、洁净、地面平整、不潮湿的地方.2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置,并有消防器材.3、管道、设备安装应有批准的图纸,经审查的大样图,系统图,并有施工员书面的技术质量及安全交底.熟悉图纸,明确管道、设备安装的标高、走向.(二)材质要求编号交底日期： 2018年 1月 1 日工程名称总包单位中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
项目（专业）技术负责人交底人接受交底人1、所使的主要材料应具有出厂合格证明书或质量鉴定文件,并报甲方和监理验收合格后方可进场使用.2、螺栓、螺母、垫圈、膨胀螺栓、密封胶条等应符合产品质量要求,不得存在影响安装质量的缺陷.(三)工器具:常用工具:倒链、滑轮、扳手,手电钻,冲击电钻,台钻,磨光机,木锤,拍板,麻绳、弯管机、试压泵等.测量工具:水平尺、钢直尺、钢卷尺、水准仪、线坠、角尺.四、施工工艺及质量要求A、冷媒管1、管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定(GB50243-2002).2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗(GB50243-2002).3、管道系统的工艺流向、管道坡度、标高、位置必须符合设计要求(GB50243-2002).4、焊缝与热影响区严禁有裂纹,焊缝表面无夹渣、气孔等缺陷,氮系统管道编号 交底日期： 2018年 1月 1 日工程名称总包单位 中建八局分包单位交底部位工序名称空调设备（多联机）安装交底提要：施工机具、操作工艺、质量标准、安全事项、成品保护等。
多联机技术交底记录审批稿
13、电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
14、施工现场采用TN-s保护接零系统，必须实施三级配电二级保护。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
15、切割机、套丝机、台钻等380V用电设备必须采用一箱一机。
20、焊工必须持证上岗，无证者不准进行焊、割作业。
21、焊割作业必须办理动火审批手续，并且做到人证相符。
22、施焊现场必需配备灭火器、水桶，立面垂直作业还要必需设置接火盆，确认下方无易燃物品后方可施焊，施焊完毕后认真检查施焊周围及下方是否存有火种，待完全熄灭后方可离去。
23、焊割作业点与氧气瓶和乙炔瓶等危险物品的距离不得少于10m，与易燃易爆物品的距离不得少于30m，氧气瓶与乙炔瓶之间距离不得少于5米。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
（7）、在室内机气密性试验完成后，将室外机与室内机相连接，然后充入左右的冷媒与氮气混合物，然后用卤素检测仪对室外机连接管接口处进行检漏。
16、使用电焊机应配备专用开关箱，电焊机与开关箱距离不大于5米，电焊机与施焊现场不大于30米，并且要在同一平面上。
17、电焊机二次线应采用防水橡胶护套软铜芯电缆线，不得破裂老化、线芯外漏，地线严禁借用管道及其它金属结构体。焊机接线柱连接处要使用接线端子、防护罩齐全，移动焊机时应切断电源，露天下雨禁用。
14、施工现场采用TN-s保护接零系统，必须实施三级配电二级保护。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
15、切割机、套丝机、台钻等380V用电设备必须采用一箱一机。
20、焊工必须持证上岗，无证者不准进行焊、割作业。
21、焊割作业必须办理动火审批手续，并且做到人证相符。
22、施焊现场必需配备灭火器、水桶，立面垂直作业还要必需设置接火盆，确认下方无易燃物品后方可施焊，施焊完毕后认真检查施焊周围及下方是否存有火种，待完全熄灭后方可离去。
23、焊割作业点与氧气瓶和乙炔瓶等危险物品的距离不得少于10m，与易燃易爆物品的距离不得少于30m，氧气瓶与乙炔瓶之间距离不得少于5米。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
（7）、在室内机气密性试验完成后，将室外机与室内机相连接，然后充入左右的冷媒与氮气混合物，然后用卤素检测仪对室外机连接管接口处进行检漏。
16、使用电焊机应配备专用开关箱，电焊机与开关箱距离不大于5米，电焊机与施焊现场不大于30米，并且要在同一平面上。
17、电焊机二次线应采用防水橡胶护套软铜芯电缆线，不得破裂老化、线芯外漏，地线严禁借用管道及其它金属结构体。焊机接线柱连接处要使用接线端子、防护罩齐全，移动焊机时应切断电源，露天下雨禁用。
多联机技术交底记录
（5）、试漏完成后，在系统调试前抽真空干燥。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
安全注意事项：
1、施工人员进入施工现场，必须正确佩戴安全帽。
2、高空作业所用的用具要放在工具袋内，不准上下抛掷传递物体、抛洒废渣垃圾等。
13、电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
14、施工现场采用TN-s保护接零系统，必须实施三级配电二级保护。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录鲁TKLeabharlann 004工程名称施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
15、切割机、套丝机、台钻等380V用电设备必须采用一箱一机。
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
本工程的空调冷媒系统管道采用铜管。
1、冷媒管布置安装：
施工工序：
冷媒管线布置：需依据设计标高、路由、设置支吊架，根据管径不同，吊架间距为（米）只做支托用途，不可用力卡死。
（1）、冷媒管安装必须由经过设备供应公司培训的专业安装人员或指定的特约公司人员进行。
16、使用电焊机应配备专用开关箱，电焊机与开关箱距离不大于5米，电焊机与施焊现场不大于30米，并且要在同一平面上。
17、电焊机二次线应采用防水橡胶护套软铜芯电缆线，不得破裂老化、线芯外漏，地线严禁借用管道及其它金属结构体。焊机接线柱连接处要使用接线端子、防护罩齐全，移动焊机时应切断电源，露天下雨禁用。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
安全注意事项：
1、施工人员进入施工现场，必须正确佩戴安全帽。
2、高空作业所用的用具要放在工具袋内，不准上下抛掷传递物体、抛洒废渣垃圾等。
13、电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
14、施工现场采用TN-s保护接零系统，必须实施三级配电二级保护。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录鲁TKLeabharlann 004工程名称施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
15、切割机、套丝机、台钻等380V用电设备必须采用一箱一机。
技术（安全）交底记录
鲁TK－004
工程名称
施工单位
分项工程名称
多联机空调设备及管道安装
交底日期
交底内容：
本工程的空调冷媒系统管道采用铜管。
1、冷媒管布置安装：
施工工序：
冷媒管线布置：需依据设计标高、路由、设置支吊架，根据管径不同，吊架间距为（米）只做支托用途，不可用力卡死。
（1）、冷媒管安装必须由经过设备供应公司培训的专业安装人员或指定的特约公司人员进行。
16、使用电焊机应配备专用开关箱，电焊机与开关箱距离不大于5米，电焊机与施焊现场不大于30米，并且要在同一平面上。
17、电焊机二次线应采用防水橡胶护套软铜芯电缆线，不得破裂老化、线芯外漏，地线严禁借用管道及其它金属结构体。焊机接线柱连接处要使用接线端子、防护罩齐全，移动焊机时应切断电源，露天下雨禁用。
中央空调技术交底(多联机)
工程名称 安顺市公安局业务技术用房空调采购及安装工程交底日期 2015年3月20日施工单位 贵州建工集团第四建筑工程有限公司 分项工程名称通风工程交底提要 多联机施工工艺交底内容：技术负责人周厚华交底人 杨世富 接受交底人 万文军三、室内机安装操作步骤：测定安装位置 → 标识安装位置 → 安装悬吊支架→安装室内机（1）关于室内机安装的说明所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。
吊支架必须足以承受室内机的重量并严格按照室内机技术安装手册来执行。
①室内机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损 伤。
②室内机应采用弹性减震吊环吊装，室内机下垫橡胶减震两层。
③室内机位置应充分考虑如下因素 a 、安装空间的高度确定。
b 、室内气流组织问题。
c 、吊顶内空调机的安装空间确定。
d 、空调与室内气流组织问题。
f 、吊顶内空调机的安装空间确定。
g 、空调与室内吊顶造型与灯具等的协调。
h 、要求室内机水平安装。
（水平度在±2mm 之内）要点：①悬吊支架必须足以承受室内机的运行重量；②安装前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。
③注意校正主要的设备（主要是管道的布置和走向）；④应留有足够的空间以供综合维修用；⑤应留有一检修孔，尺寸为不小于 400×400；⑥装室内机时应保证有足够的冷凝水管位置。
（2）、支、吊架制作技术要求工程名称 安顺市公安局业务技术用房空调采购及安装工程交底日期 2015年3月20日施工单位 贵州建工集团第四建筑工程有限公司 分项工程名称通风工程交底提要 多联机施工工艺交底内容：技术负责人周厚华交底人 杨世富 接受交底人 万文军4）冷媒管吹净：①将压力调节阀装在氮气瓶上；②将压力调节阀与室外机液体管侧的通入口用充气管连接起来；③将室内机除 A 机之外与 B 机所有的进口均用充气管连接进来；④打开氮气瓶阀置压力调节阀至 5Kg/cm2；⑤检查氮气是否通过 A 室内机的液管；⑥吹净；⑦开关氮气主阀；⑧对室内机重复以上操作直至管内无杂质；⑨液管作业结束时再对气管做以上吹净作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分项工程名称
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
室外机安装
室外机周围要提供足够得空气流通与维修间距。
室外循环,冷媒管安装
从外部出口到室外机得冷媒管接口处。
检漏
在最后检测时,系统必须加压到3、73Mpa(38kg/cm2G),24小时不降压。
抽真空
用一个大排量并能达到高真空度得真空泵。
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
003
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
苏州仁辉机电设备工程有限公司
要保证底座水平。
核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
004
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
苏州仁辉机电设备工程有限公司
冷媒管安装
要保证管道系统得干燥性,清洁性与气密性。在焊接管道时,要用氮气来吹洗系统。不要忘记标记系统。
排水管安装
管子应有下降坡度(坡度为千分之三)。
保温
用华美得橡塑保温
电工(控制接线与电源接线)
控制接线要用双芯屏蔽线,而室内机与室外机要分开供电。
各种开关设置
要按控制接线系统图来正确地设置各开关。
室外机底座安装
分项工程名称
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
4、2、1安装步骤
［步骤］
［要点］
(安装之前)
确定安装工程量
清楚确定安装工程量
各系统图纸图:
控制接线系统图、冷媒管系统图、电力接线系统图
(正式安装)
套/插管安装
仔细注意排水管向下得坡度(坡度为千分之三)
室内机安装
一定要检查型号名称,以避免安装错误。如果机型有一安装模板,则将模板贴在天花板上,给天花板开孔位置作出印记并不留灰尘。
充注冷媒
加入系统得冷媒量应记录在室外机与试运行检查表上。
天花面板得安装
要保证天花面板与天花板紧密衔接,没有间隙。
试运行与调整
逐台运行室内机,保证电线与管路安装正确,并填好检查表。
提交用户手册
简明扼要地解说如何运转系统。
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施,其她技术交底可不填写。
A、基础验收→开箱检查→搬 运→清 洗→安装、找平、找正→试运转、检查验收。
B、基础验收设备安装前应根据设计图纸对设备基础进行全面检查,就是否符合尺寸要求。
C、设备开箱检查应符合下列规定:
D、按设备装箱清单,核对设备与其它部位得主要尺寸,位置方向就是否符合设计要求,做好检查记录。
四、各分项工程施工流程
技 术 交 底 记 录表
编 号
001
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
分项工程名称
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
一、 制冷剂管道安装
1、管子、管件、支架与阀门得型号、规格、材质及工作压力必须符合设计要求与施工规范规定(GB50243-2002)。
C、过墙必须加套管并做好管内封堵。
D、管线平直,吊点、垂直,分部均匀合理,严格按施工规范操作。
E、铜管焊接采用氮保护焊接,施焊表面光滑无滴流。
F、冷媒管、通风管道,冷凝水管穿楼板时,预埋套管必须高出地面30-50mm(GB50243-2002)。
G、设备安装时需加减震胶垫,胶垫厚度不小于2mm。
4)工艺流程
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
002
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
分项工程名称
VRV变频多联空调
交底提要
4、1、技术、机具、设备材料→管材、部件加工→组装→
A、设备基础预留孔洞检查、设备运输→设备开箱检验→设备安装
B、风管部件运输、支吊架制作→主干管安装→支管安装
→设备试运转、单机调试→风量测试与调整→联合试运转、系统调试→系统验收、文件整理→竣工验收→综合效能测定调整。
4、2室内机安装工程顺序及要点
2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗(GB50243-2002)。
3、管道系统得工艺流向、管道坡度、标高、位置必须符合设计要求(GB50243-2002)。
4、焊缝与热影响区严禁有裂纹,焊缝表面无夹渣、气孔等缺陷,氮系统管道焊口符合验收规范(GB50243-2002)。
5、 管道系统得气密性试验、真空度试验必须按施工规范规定进行(GB50243-2002)。
各户VRV家用中央空调安装
交底内容:
2) 作业条件:
A、施工现场环境,除机房内得装修与地面未完外,基本具备安装条件。
B、 vrv安装应按照设计要求进行,并有施工员书面得质量、技术与安全交底。
3)施工工艺要求:
A、管道包扎平整、光滑,无褶皱,吊、卡松紧适度,分部合理。
B、管道吊、支架及焊接口必须做防腐处理。
三、安装工程总程序
1)人力组织、机具进场、会审图纸及技术交底、材料采购进场
支托架制作、墙上打洞、开槽、线槽安装、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温
室内机固定及接口、室外机支架固定及接口管道系统得吹污、试压、凝结水管试漏、系统抽真空、系统充氟、试机调试、运行系统、最后整理、验收
6、管道得保温,采用橡塑保温管保温,保温层得厚度为15mm,使其防火等级符合设计要求(GB50243-2002)。
二、设备安装机具
1)材料及机具
倒链、滑轮、绳索、撬棍、活动扳手,铁锤、钢丝钳、螺丝刀、水平尺、钢卷尺、线坠、高凳、电锤、油桶、刷子、棉布、双排座工具车、管道清理机、电动套丝机、电动液压弯管机、交流弧焊机、冲击两用钻、冲击电锤、水平尺、磁力线坠、砂轮切割机、电动试压泵、手动试压泵、开孔机、倒链、手提电钻、临时配电箱、人字梯等。
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
室外机安装
室外机周围要提供足够得空气流通与维修间距。
室外循环,冷媒管安装
从外部出口到室外机得冷媒管接口处。
检漏
在最后检测时,系统必须加压到3、73Mpa(38kg/cm2G),24小时不降压。
抽真空
用一个大排量并能达到高真空度得真空泵。
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
003
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
苏州仁辉机电设备工程有限公司
要保证底座水平。
核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
004
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
苏州仁辉机电设备工程有限公司
冷媒管安装
要保证管道系统得干燥性,清洁性与气密性。在焊接管道时,要用氮气来吹洗系统。不要忘记标记系统。
排水管安装
管子应有下降坡度(坡度为千分之三)。
保温
用华美得橡塑保温
电工(控制接线与电源接线)
控制接线要用双芯屏蔽线,而室内机与室外机要分开供电。
各种开关设置
要按控制接线系统图来正确地设置各开关。
室外机底座安装
分项工程名称
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
4、2、1安装步骤
［步骤］
［要点］
(安装之前)
确定安装工程量
清楚确定安装工程量
各系统图纸图:
控制接线系统图、冷媒管系统图、电力接线系统图
(正式安装)
套/插管安装
仔细注意排水管向下得坡度(坡度为千分之三)
室内机安装
一定要检查型号名称,以避免安装错误。如果机型有一安装模板,则将模板贴在天花板上,给天花板开孔位置作出印记并不留灰尘。
充注冷媒
加入系统得冷媒量应记录在室外机与试运行检查表上。
天花面板得安装
要保证天花面板与天花板紧密衔接,没有间隙。
试运行与调整
逐台运行室内机,保证电线与管路安装正确,并填好检查表。
提交用户手册
简明扼要地解说如何运转系统。
审核人
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施,其她技术交底可不填写。
A、基础验收→开箱检查→搬 运→清 洗→安装、找平、找正→试运转、检查验收。
B、基础验收设备安装前应根据设计图纸对设备基础进行全面检查,就是否符合尺寸要求。
C、设备开箱检查应符合下列规定:
D、按设备装箱清单,核对设备与其它部位得主要尺寸,位置方向就是否符合设计要求,做好检查记录。
四、各分项工程施工流程
技 术 交 底 记 录表
编 号
001
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
分项工程名称
VRV变频多联空调
交底提要
各户VRV家用中央空调安装
交底内容:
一、 制冷剂管道安装
1、管子、管件、支架与阀门得型号、规格、材质及工作压力必须符合设计要求与施工规范规定(GB50243-2002)。
C、过墙必须加套管并做好管内封堵。
D、管线平直,吊点、垂直,分部均匀合理,严格按施工规范操作。
E、铜管焊接采用氮保护焊接,施焊表面光滑无滴流。
F、冷媒管、通风管道,冷凝水管穿楼板时,预埋套管必须高出地面30-50mm(GB50243-2002)。
G、设备安装时需加减震胶垫,胶垫厚度不小于2mm。
4)工艺流程
交底人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、由施工当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。
技 术 交 底 记 录表
编 号
002
工程名称
仁恒滨海半岛花园D3地块住宅
交底日期
2017年3月12日
施工单位
分项工程名称
VRV变频多联空调
交底提要
4、1、技术、机具、设备材料→管材、部件加工→组装→
A、设备基础预留孔洞检查、设备运输→设备开箱检验→设备安装
B、风管部件运输、支吊架制作→主干管安装→支管安装
→设备试运转、单机调试→风量测试与调整→联合试运转、系统调试→系统验收、文件整理→竣工验收→综合效能测定调整。
4、2室内机安装工程顺序及要点
2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗(GB50243-2002)。
3、管道系统得工艺流向、管道坡度、标高、位置必须符合设计要求(GB50243-2002)。
4、焊缝与热影响区严禁有裂纹,焊缝表面无夹渣、气孔等缺陷,氮系统管道焊口符合验收规范(GB50243-2002)。
5、 管道系统得气密性试验、真空度试验必须按施工规范规定进行(GB50243-2002)。
各户VRV家用中央空调安装
交底内容:
2) 作业条件:
A、施工现场环境,除机房内得装修与地面未完外,基本具备安装条件。
B、 vrv安装应按照设计要求进行,并有施工员书面得质量、技术与安全交底。
3)施工工艺要求:
A、管道包扎平整、光滑,无褶皱,吊、卡松紧适度,分部合理。
B、管道吊、支架及焊接口必须做防腐处理。
三、安装工程总程序
1)人力组织、机具进场、会审图纸及技术交底、材料采购进场
支托架制作、墙上打洞、开槽、线槽安装、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温
室内机固定及接口、室外机支架固定及接口管道系统得吹污、试压、凝结水管试漏、系统抽真空、系统充氟、试机调试、运行系统、最后整理、验收
6、管道得保温,采用橡塑保温管保温,保温层得厚度为15mm,使其防火等级符合设计要求(GB50243-2002)。
二、设备安装机具
1)材料及机具
倒链、滑轮、绳索、撬棍、活动扳手,铁锤、钢丝钳、螺丝刀、水平尺、钢卷尺、线坠、高凳、电锤、油桶、刷子、棉布、双排座工具车、管道清理机、电动套丝机、电动液压弯管机、交流弧焊机、冲击两用钻、冲击电锤、水平尺、磁力线坠、砂轮切割机、电动试压泵、手动试压泵、开孔机、倒链、手提电钻、临时配电箱、人字梯等。
