FemtoCell是什么？

技术特点：超小型化移动基站 ，接上一根网线，即可实现室内
覆盖。

价值优势：把无线宽带和固网宽带有效结合，形成综合竞争优
势。
通过已有ADSL、LAN等宽带接入，弥补3G网络室内覆盖不足
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 12
问题二：无线网络参数规划
无线网络参数说明：
Cell ID 与Home Femto共用Cell ID。将申请到的Cell ID分为两段：一部分用于自动网规，一部 分用于人工规划。 RAC 每个LAC下分配一个RAC，每个室内覆盖中的RAC相同。 SAC 根据计费原则，确定SAC数量（一般情况下SAC数量与HNB的费率数量相当，考虑扩展性， 建议SAC是目前套餐数的2倍，以备SAC不够用时分配）和其对应的epico，同时需要考虑 核心网对SAC数量的限制。（注：根据3GPP定义，SAC的范围为0~65535） 扰码 epico与3G宏网络共享扰码，建议为epico至少预留10个扰码（可与Home Femto共享扰码） epico Zone规划 根据地理区+应用场景规划zone，如下表（每个室内覆盖epico组成一个Group）
★新建 ★利旧 ★新建 ★利旧
Iu-CS FE ePico xDSL 家庭AP HMS 安全网关 IP 时钟 MSC
IP Network
MGW
AG
Iu-PS SGSN
多形态 AP产品
现有宽待 传输资源
Femto核心 域设备
现网核心 网设备
GGSN
安全网关：提供AP和AG之间的安全网络隧道 HMS：Femto网络配置、维护以及日常的性能和故障管理。 IP 时钟：IP网络时钟同步，可外接时钟源。
如何组网：无需改动核心网
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 5
目录
Femto产品及平台介绍
ePico应用场景介绍及市场定位 ePico综合解决方案
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
注：若用于室分补盲场景，CS业务与 PS业务也可实现向宏网的正常切换的策略。（需在门 口小区配置真实的邻区，并配通RNC到AG的用户面路由）
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 15
问题四：Femto与宏网络间的移动性管理
小区重选原理—R&S准则（依据3GPP标准协议 25.304）
Page 14
问题四：Femto与宏网络间的移动性管理
双向重选，优选Femto 单向切换 双向重选，优选Femto 单向切换 Femto
UMTS
1 2
GSM
Femto与宏网间的互操作策略
空闲态下，优选Femto 连接态下， Femto向宏小区单向切换
Femto与宏网间的移动性参数配置
1
2 3
按照统一规划的固定扰码和频点，周边宏小区配置Femto邻区 宏小区配置优化的小区重选偏置参数，实现优选Femto Femto配置宏小区邻区、重选/切换参数，实现向宏小区单向切换
Huawei Confidential
Page 9
问题一：频点及组网规划
epico 作为室内覆盖的有效补充，从网络规划和无线干扰角度出发， 总体建议采用异频点，和宏网络异频组网。 下面以联通现有三个频点组网场景，以及Femto申请了第四频点的情况 进行详细分析。 F1用于室外连续覆盖，F2用于室外局部连续覆盖，F3用于传统室内分 布系统或室外，epico 采用F4频点作室内覆盖补充。四频点间的邻区关系 如下图所示：
干扰控制策略
• Femto间满足移动性要求 ，控制干扰 • 设置合理的切换带
干扰控制实施
• 调整功率，设置合理的切换带，并尽量
设置切换带在移动性低的区域。 • 全楼部署时，尽量上下层Femto安装位 置 一致，减少上下层间干扰。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Qqualmin [dB]： 最低质量接入标准；
Sintersearch [2dB]: 异频重选启动门限。
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 16
问题四：Femto与宏网络间的移动性管理
2、重选判决准则－R准则
Rs = Qmeas,s + Qhysts + Qoffmbms Rn = Qmeas,n - Qoffsets,n + Qoffmbms - TOn * (1 – Ln )
即在存在F2频点的区域，F1需 要配置同覆盖的F2频点小区为
邻区，配置室内F3频点小区为
邻区，在实际应用中，宏网建 议采用倾向性驻留配置，即手 机开机驻留在F1小区上，F2小 区设置为BAR。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 10
2011-3-7
Security Level:
华为FemtoCell总体解 决方案
合作方培训

HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
目录
Femto产品及平台介绍
ePico应用场景介绍及市场定位 ePico综合解决方案
Page 6
FemtoCell应用场景
IP接入、精确建网
分散家庭覆盖 场景
别墅、高档会所

大流量孤岛 覆盖场景
咖啡厅、营业厅

局部连续室内 覆盖场景
商业城、SOHO

超大流量连续 覆盖场景
校园、数码城

VIP用户，业务体 验敏感 部分家庭存在弱 量的覆盖 满足数据演示 共享的宏网资源无 法保证随机的高性 能演示
Page 7
FemtoCell不同发展阶段的战略定位
无线业务平台 无线数字网络
网络成熟阶段
差异化数据业务 容量off-load
新的增值服务
网络发展深化阶段
移动宽带
差异化语音 室内补盲覆盖
网络建设完善阶段
补盲覆盖及3G业 务拓展平台
FemtoCell从覆盖延伸、网络分流、差异化计费等角度在网络发展的不同阶段提供梯度的差异化网络。
当Rn>Rs，且满足重选延迟时间后，UE重选到目标小区； 其中 Qmeas,s表示服务小区的测量值
Qmeas,n表示目标小区的测量值
Qhysts表示服务小区的迟滞 Qoffsets,n表示重选偏置 Qoffmbms，TOn*(1-Ln），基于参数偏置重选时，在这里均为0
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 13
问题三：Femto干扰控制
Femto与宏网间的干扰
F1
干扰控制策略
室外宏网与Femto采用不同频点
干扰控制实施
F3
Femto
传统DAS室分系统与Femto不重叠部署
Femto之间的干扰控制
问题二：无线网络参数规划
总体原则：
1.epico与Home Femto共用uBro核心网系统，共用频点、PLMN等参数。epico室分系 统与Home Femto共享扰码，空口Air-LAC、RAC等； 2.epico根据计费策略采用与Home Femto相同或不同的Land-LAC及SAC等； 3.当场景中进行室内覆盖补充的epico数量不超过60时（考虑AG的寻呼优化方案） epico采用相同的空口Air-LAC；当epico数量超过60时，将其拆分为 epico数量 不超过60的小室内覆盖：小室内覆盖间的的空口Air-LAC不同，共用一个RNC ID；
目前的服务模式：HAP以终端形式销售； ePico作为室内覆盖补充解决方案，由我们部门交付。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 8
目录
Femto产品及平台介绍
ePico应用场景介绍及市场定位
ePico综合解决方案
HUAWEI TECHNOLOGIES CO., LTD.
1、重选启动测量—S准则
Squal Qqualmeas Qqualmin Srxlev Q rxlevmeas Q rxlevmin Pcompensation
如果Sx> Sintrasearch，则不执行同频小区重选测量 如果Sx<＝ Sintrasearch，执行同频小区重选测量 如果Sx> Sintersearch，则不执行异频小区重选测量 如果Sx<＝ Sintersearch，则执行异频小区重选测量 如果Sx > SsearchRAT ，则不执行异系统小区重选测量 如果Sx <＝ SsearchRAT ，则执行异系统小区重选测量 注：对于FDD，Sx表示Squal，即FDD只能采用Squal（Ec/Io）来判决是否启动测量； 代入公式，Qqualmeas <= Sintersearch+Qquamin时，执行异频小区测量 Qqualmeas [dB]： 信号质量测量值；
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 3

合集下载

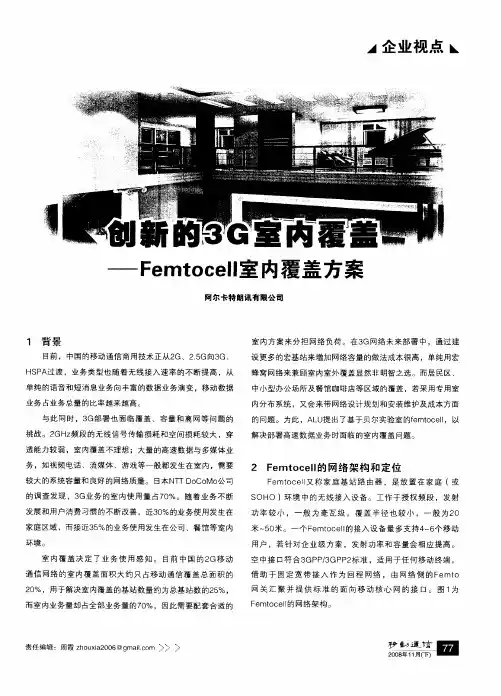

创新的3G室内覆盖——Femtocell室内覆盖方案
