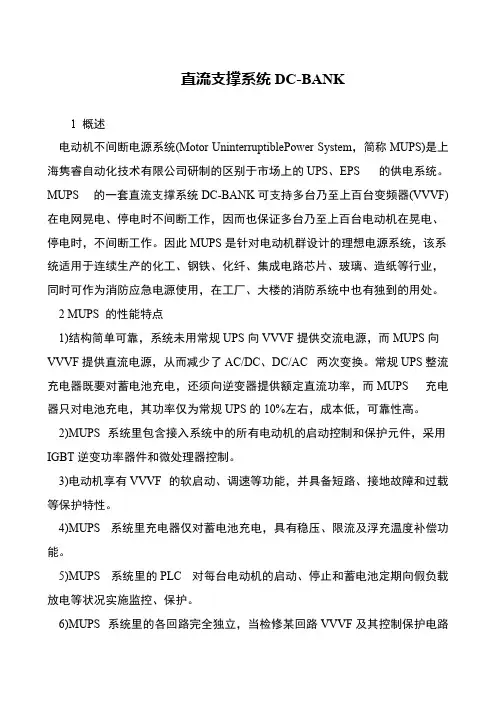

直流支撑系统DC-BANK
1 概述
电动机不间断电源系统(Motor UninterruptiblePower System，简称MUPS)是上海隽睿自动化技术有限公司研制的区别于市场上的UPS、EPS 的供电系统。
MUPS 的一套直流支撑系统DC-BANK可支持多台乃至上百台变频器(VVVF)在电网晃电、停电时不间断工作，因而也保证多台乃至上百台电动机在晃电、停电时，不间断工作。
因此MUPS是针对电动机群设计的理想电源系统，该系统适用于连续生产的化工、钢铁、化纤、集成电路芯片、玻璃、造纸等行业，同时可作为消防应急电源使用，在工厂、大楼的消防系统中也有独到的用处。
2 MUPS 的性能特点
1)结构简单可靠，系统未用常规UPS向VVVF提供交流电源，而MUPS向VVVF提供直流电源，从而减少了AC/DC、DC/AC 两次变换。
常规UPS整流充电器既要对蓄电池充电，还须向逆变器提供额定直流功率，而MUPS 充电器只对电池充电，其功率仅为常规UPS的10%左右，成本低，可靠性高。
2)MUPS 系统里包含接入系统中的所有电动机的启动控制和保护元件，采用IGBT逆变功率器件和微处理器控制。
3)电动机享有VVVF 的软启动、调速等功能，并具备短路、接地故障和过载等保护特性。
4)MUPS 系统里充电器仅对蓄电池充电，具有稳压、限流及浮充温度补偿功能。
5)MUPS 系统里的PLC 对每台电动机的启动、停止和蓄电池定期向假负载放电等状况实施监控、保护。
6)MUPS 系统里的各回路完全独立，当检修某回路VVVF及其控制保护电路。
变频器抗晃电改造方案作者：王建来源：《科技资讯》2016年第26期摘要：在XXXX有限公司工厂经常发生电网晃电事故，在实际运行中经常因晃电而导致连续运行系统停车事故，项目二期空分装置关键设备液氧泵变频器应对晃电能力差，低电压保护启动导致跳车。
该文考虑采取适当的方法进行改造以提高变频器的抗晃电能力。
关键词：变频器抗晃电直流支撑中图分类号：TM762 文献标识码：A 文章编号：1672-3791（2016）09（b）-0036-021 晃电对变频器的影响据统计晋开近一年来发生的10 kV母线晃电或停电次数大约有8次，多次造成关键设备的非计划停机，影响生产连续性。
如果接收后仍存在此类情况，可能给我们造成损失，为了避免不必要的损失，提高生产的稳定性，所以致力于解决变频器低电压跳车的办法。
DC-BANK系统要为变频设备提供稳定的直流电压（450～540 V），在交流电压晃动时保证变频设备持续运行。
2 DC-BANK系统简介长期以来，在连续性较强的工艺生产中，当电网发生晃电（甚至毫秒级的断电）等供电故障时，均有可能使电机驱动的动力设备受到较大的扰动甚至停机。
造成连续性生产中断，设备损坏，产生大量的次品、废品，造成严重的经济损失。
DC-BANK是专门用于电动机负载的、输出电压和输出频率可变的交流不间断电源，是低压电机群专用不间断电源系统，特别适用于多负载连续生产的石油化工、化纤钢铁、玻璃等行业。
DC-BANK系统的作用就是：当企业的电气系统发生故障（晃电、甚至停电）之后，保障电机连续、稳定、安全运行，避免电机输出波动或跳闸所造成的事故，从而大幅度减少电气故障给生产带来的损失和危险。
3 DC-BANK组成DC-BANK组成：电池组、充电器、静态开关、控制器等。
蓄电池：蓄电池采用免维护阀控式全密封铅酸电池。
整流器：整流器的功率逆变管采用进口快速IGBT，其余元件采用进口工业等级器件，输出电压和电流均可连续调节且具有强大的保护功能。
直流系统及系统分析简介直流系统是一种用直流电源供电的电气系统，与交流系统相对应。
它主要由直流发电机、直流变压器、直流输电线路、直流负荷和直流稳压器等组成。
直流系统的优点是稳定性高、传输损耗小、接地运行安全性高等，因此在一些特殊应用领域中得到了广泛的应用，如铁路牵引系统、风电场微网系统、军事电源系统、测控电源系统等。
同时，随着减排、节能和智能能源系统等潮流的发展，直流系统在电力系统领域的应用也越来越广泛。
因此，了解直流系统的特点、分类和工作原理是必要的。
直流系统分类直流系统按照电源类型、用途、电压等级等可以分为多种类型，这里主要介绍以下3种：按照电源类型分类独立运行型直流系统独立运行型直流系统是指不依赖于交流电源的直流电源系统，常用于需要高可靠性和高稳定性的场合，如航空航天、军事电力、海上平台等。
其典型应用是飞机供电系统和卫星电源系统。
直流发电机组成的直流系统直流发电机组成的直流系统是指主要依靠直流发电机供电的电气系统，常用于纯直流运行的负载的场合，如铁路牵引系统、工业电解系统、船舶电力系统、电动车充电系统等。
直流与交流混合的直流系统直流与交流混合的直流系统是指自身产生的直流与来自交流电源的交流电混合的电源系统，既具有直流电源网络的优点，同时也包含了传统交流电源的优点。
其典型应用是风电场微网系统。
按照用途分类发电直流系统发电直流系统是指直流发电机直接向输电线路中输送直流电，以适应高压、远距离的输电要求，常用于较远处小规模负载单元的电力供应。
其典型应用是村级电网直接供电。
高压直流输电系统高压直流输电系统是一种以直流输电为主的电力系统，主要用于解决长距离、高负载、大容量、高可靠性的电力传输，其典型应用是阿尔克博阿水力站–北京输电工程。
低电压直流系统低电压直流系统是指在直流工业控制和高级家庭用电中，控制电路和供电电路都为直流方式。
其典型应用场景包括军事电源系统、船用电源、汽车电源等非公共电力系统。
按照电压等级分类低压直流系统低压直流系统的电压通常在数十伏到数百伏之间，常见于家庭用电、军事、民用船舶等场景。
